Формула / Реферат

1. Спосіб механічної обробки металів різанням, що включає процес різання та подачу в зону різання мастильно-охолоджуючого технологічного засобу (МОТЗ) на основі базового компонента, наприклад стеарину, у кількості 60...65 мас. %, при цьому МОТЗ містить руйнувальну складову на основі поверхнево-активної речовини, наприклад олеїнову кислоту, у кількості 20...25 мас.%, який відрізняється тим, що цей засіб додатково містить відновну складову на основі природних мінералів, наприклад серпентиніт, причому співвідношення руйнувальної й відновної складових вибирають із масового співвідношення 20...25:1...4, а для укомплектування складу МОТЗ до 100 мас. % додають масло індустріальне, наприклад И-40А.

2. Спосіб за п. 1, який відрізняється тим, що при обробці вимірюють температуру і сили різання й змінюють режими різання таким чином, щоб підтримувати вимірювані параметри на мінімальному рівні, достатньому для прояву ефектів руйнування та відновлення.

3. Спосіб за пп. 1, 2, який відрізняється тим, що зазначений мінімальний рівень температури і сил різання визначають експериментально й підтримують за допомогою системи автоматичного регулювання відповідних температурного і силових параметрів.

Текст

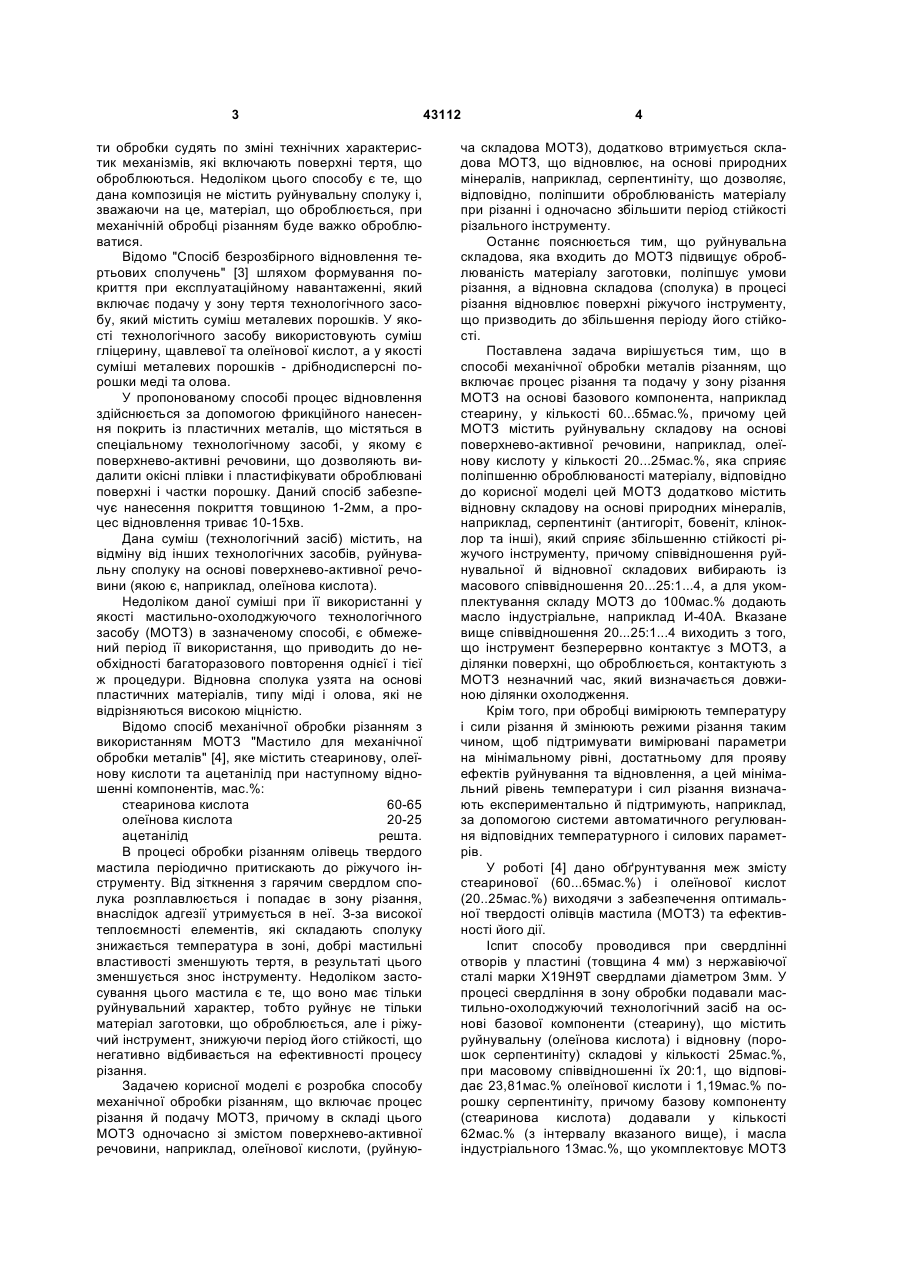

1. Спосіб механічної обробки металів різанням, що включає процес різання та подачу в зону різання мастильно-охолоджуючого технологічного засобу (МОТЗ) на основі базового компонента, наприклад стеарину, у кількості 60...65мас. %, при цьому МОТЗ містить руйнувальну складову на основі поверхнево-активної речовини, наприклад олеїнову кислоту, у кількості 20...25мас.%, який 3 ти обробки судять по зміні технічних характеристик механізмів, які включають поверхні тертя, що оброблюються. Недоліком цього способу є те, що дана композиція не містить руйнувальну сполуку і, зважаючи на це, матеріал, що оброблюється, при механічній обробці різанням буде важко оброблюватися. Відомо "Спосіб безрозбірного відновлення тертьових сполучень" [3] шляхом формування покриття при експлуатаційному навантаженні, який включає подачу у зону тертя технологічного засобу, який містить суміш металевих порошків. У якості технологічного засобу використовують суміш гліцерину, щавлевої та олеїнової кислот, а у якості суміші металевих порошків - дрібнодисперсні порошки меді та олова. У пропонованому способі процес відновлення здійснюється за допомогою фрикційного нанесення покрить із пластичних металів, що містяться в спеціальному технологічному засобі, у якому є поверхнево-активні речовини, що дозволяють видалити окісні плівки і пластифікувати оброблювані поверхні і частки порошку. Даний спосіб забезпечує нанесення покриття товщиною 1-2мм, а процес відновлення триває 10-15хв. Дана суміш (технологічний засіб) містить, на відміну від інших технологічних засобів, руйнувальну сполуку на основі поверхнево-активної речовини (якою є, наприклад, олеїнова кислота). Недоліком даної суміші при її використанні у якості мастильно-охолоджуючого технологічного засобу (МОТЗ) в зазначеному способі, є обмежений період її використання, що приводить до необхідності багаторазового повторення однієї і тієї ж процедури. Відновна сполука узята на основі пластичних матеріалів, типу міді і олова, які не відрізняються високою міцністю. Відомо спосіб механічної обробки різанням з використанням МОТЗ "Мастило для механічної обробки металів" [4], яке містить стеаринову, олеїнову кислоти та ацетанілід при наступному відношенні компонентів, мас.%: стеаринова кислота 60-65 олеїнова кислота 20-25 ацетанілід решта. В процесі обробки різанням олівець твердого мастила періодично притискають до ріжучого інструменту. Від зіткнення з гарячим свердлом сполука розплавлюється і попадає в зону різання, внаслідок адгезії утримується в неї. З-за високої теплоємності елементів, які складають сполуку знижається температура в зоні, добрі мастильні властивості зменшують тертя, в результаті цього зменшується знос інструменту. Недоліком застосування цього мастила є те, що воно має тільки руйнувальний характер, тобто руйнує не тільки матеріал заготовки, що оброблюється, але і ріжучий інструмент, знижуючи період його стійкості, що негативно відбивається на ефективності процесу різання. Задачею корисної моделі є розробка способу механічної обробки різанням, що включає процес різання й подачу МОТЗ, причому в складі цього МОТЗ одночасно зі змістом поверхнево-активної речовини, наприклад, олеїнової кислоти, (руйную 43112 4 ча складова МОТЗ), додатково втримується складова МОТЗ, що відновлює, на основі природних мінералів, наприклад, серпентиніту, що дозволяє, відповідно, поліпшити оброблюваність матеріалу при різанні і одночасно збільшити період стійкості різального інструменту. Останнє пояснюється тим, що руйнувальна складова, яка входить до МОТЗ підвищує оброблюваність матеріалу заготовки, поліпшує умови різання, а відновна складова (сполука) в процесі різання відновлює поверхні ріжучого інструменту, що призводить до збільшення періоду його стійкості. Поставлена задача вирішується тим, що в способі механічної обробки металів різанням, що включає процес різання та подачу у зону різання МОТЗ на основі базового компонента, наприклад стеарину, у кількості 60...65мас.%, причому цей МОТЗ містить руйнувальну складову на основі поверхнево-активної речовини, наприклад, олеїнову кислоту у кількості 20...25мас.%, яка сприяє поліпшенню оброблюваності матеріалу, відповідно до корисної моделі цей МОТЗ додатково містить відновну складову на основі природних мінералів, наприклад, серпентиніт (антигоріт, бовеніт, кліноклор та інші), який сприяє збільшенню стійкості ріжучого інструменту, причому співвідношення руйнувальної й відновної складових вибирають із масового співвідношення 20...25:1...4, а для укомплектування складу МОТЗ до 100мас.% додають масло індустріальне, наприклад И-40А. Вказане вище співвідношення 20...25:1...4 виходить з того, що інструмент безперервно контактує з МОТЗ, а ділянки поверхні, що оброблюється, контактують з МОТЗ незначний час, який визначається довжиною ділянки охолодження. Крім того, при обробці вимірюють температуру і сили різання й змінюють режими різання таким чином, щоб підтримувати вимірювані параметри на мінімальному рівні, достатньому для прояву ефектів руйнування та відновлення, а цей мінімальний рівень температури і сил різання визначають експериментально й підтримують, наприклад, за допомогою системи автоматичного регулювання відповідних температурного і силових параметрів. У роботі [4] дано обґрунтування меж змісту стеаринової (60...65мас.%) і олеїнової кислот (20..25мас.%) виходячи з забезпечення оптимальної твердості олівців мастила (МОТЗ) та ефективності його дії. Іспит способу проводився при свердлінні отворів у пластині (товщина 4 мм) з нержавіючої сталі марки Х19Н9Т свердлами діаметром 3мм. У процесі свердління в зону обробки подавали мастильно-охолоджуючий технологічний засіб на основі базової компоненти (стеарину), що містить руйнувальну (олеїнова кислота) і відновну (порошок серпентиніту) складові у кількості 25мас.%, при масовому співвідношенні їх 20:1, що відповідає 23,81мас.% олеїнової кислоти і 1,19мас.% порошку серпентиніту, причому базову компоненту (стеаринова кислота) додавали у кількості 62мас.% (з інтервалу вказаного вище), і масла індустріального 13мас.%, що укомплектовує МОТЗ 5 43112 до 100мас.%. Технологія виготовлення олівців твердого мастила (МОТЗ) наступна. У ємність засипають стеаринову кислоту (ГОСТ 6484-64) 62г, нагрівають до розплавлювання (90...110°С), додають олеїнову кислоту (ГОСТ 7580-55) 23,81г, антифрикційну композицію, що відновлює ресурс (АРВК, виробництво Росії, ТУ 0254-001-29439337-2003) 2мл, що приблизно відповідає 1,19г серпентиніту [5], масло індустріальне И-40А (И-Г-А-68 за стандартом ГОСТ 17479.4-87) 13г, що укомплектовує мастило до 100г. Перемішують до повного розчинення в стеарині і розливають у форму. Після затвердіння і остигання олівці твердого мастила (МОТЗ) готові до вживання. Порівняльні іспити пропонованого і відомого (прототип) мастил робили на свердлильному верстаті мод. 2Н155. Частота обертання свердла 750об/хв, подача свердла 0,12мм/об. Вимірювали термоелектрорушійну силу пари "свердло-заготовка" (температура в зоні контакту), крутний момент на шпинделі (тангенціальна складова сили різання) і осьову (вертикальна складова) силу свердління (заготівка встановлена на тензометричному столі). Знайдені експериментально Комп’ютерна верстка О. Рябко 6 оптимальні рівні температури й сил різання підтримували за рахунок зміни величини осьової подачі інструмента. Стійкість свердла визначали за кількістю просвердлених отворів, при яких знос свердла по задній крайці досягав критичної величини 0,3мм. У результаті іспитів установлено, що стійкість свердла (яка визначається за кількістю отворів, що просвердлюються, до зносу 0,3мм на задній крайці свердла) при використанні пропонованого змащення збільшилася (у порівнянні з відомим змащенням) на 35-40%. Джерела інформації: 1. Описание к патенту Украины №24442 А от 22.04.97, кл. С23С26/00, С10М125/40. 2. Опис до патенту України №36226 А від 22.11.1999, кл. С10М129/40. 3. Описание к патенту Российской Федерации №2062821, кл. С23С26/00. 4. Описание к патенту Украины №9585 от 31.12.1992, кл. С10М133/56, С10М101/04. 5. Описание к патенту Российской Федерации №2237704, кл. С10М129/02, С10М105/00, С10М129/02, С10М125/26, C10N30/06. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

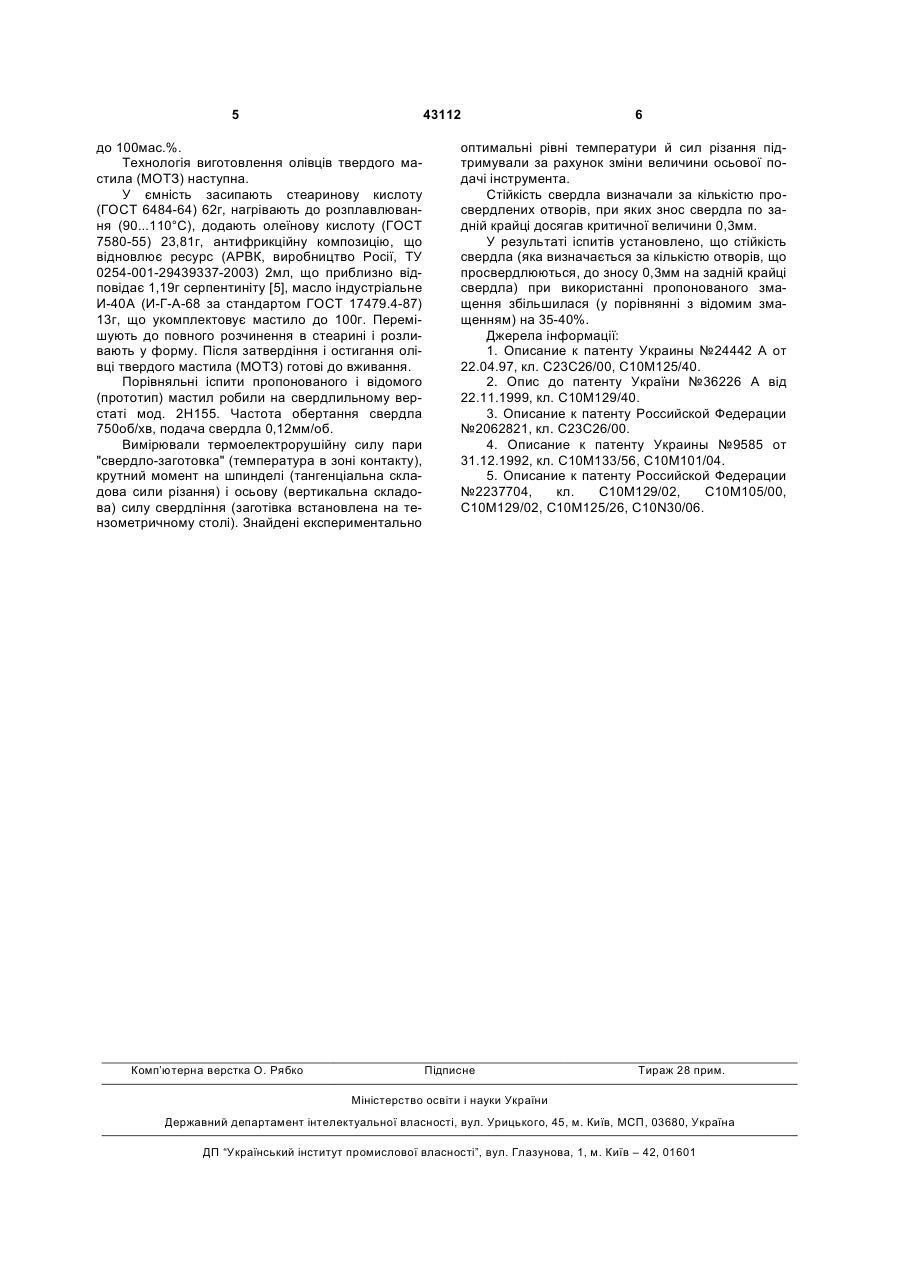

Дивитися

Додаткова інформація

Назва патенту англійською

Method for mechanical operation of metalls by cutting

Автори англійською

LARSHYN VASYL PETROVYCH, LISCHENKO NATALIA VOLODYMYRIVNA, YAKYMOV OLEKSANDR VASYLIOVYCH, LARSHYNA ALLA VASYLIVNA

Назва патенту російською

Способ механической обработки металлов резаньем

Автори російською

ЛАРШИН ВАСИЛИЙ ПЕТРОВИЧ, ЛИЩЕНКО НАТАЛЬЯ ВЛАДИМИРОВНА, ЯКИМОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, ЛАРШИНА АЛЛА ВАСИЛЬЕВНА

МПК / Мітки

МПК: C21D 10/00

Мітки: обробки, механічної, металів, різанням, спосіб
