Мастильно-холодильна рідина для обробки металів різанням

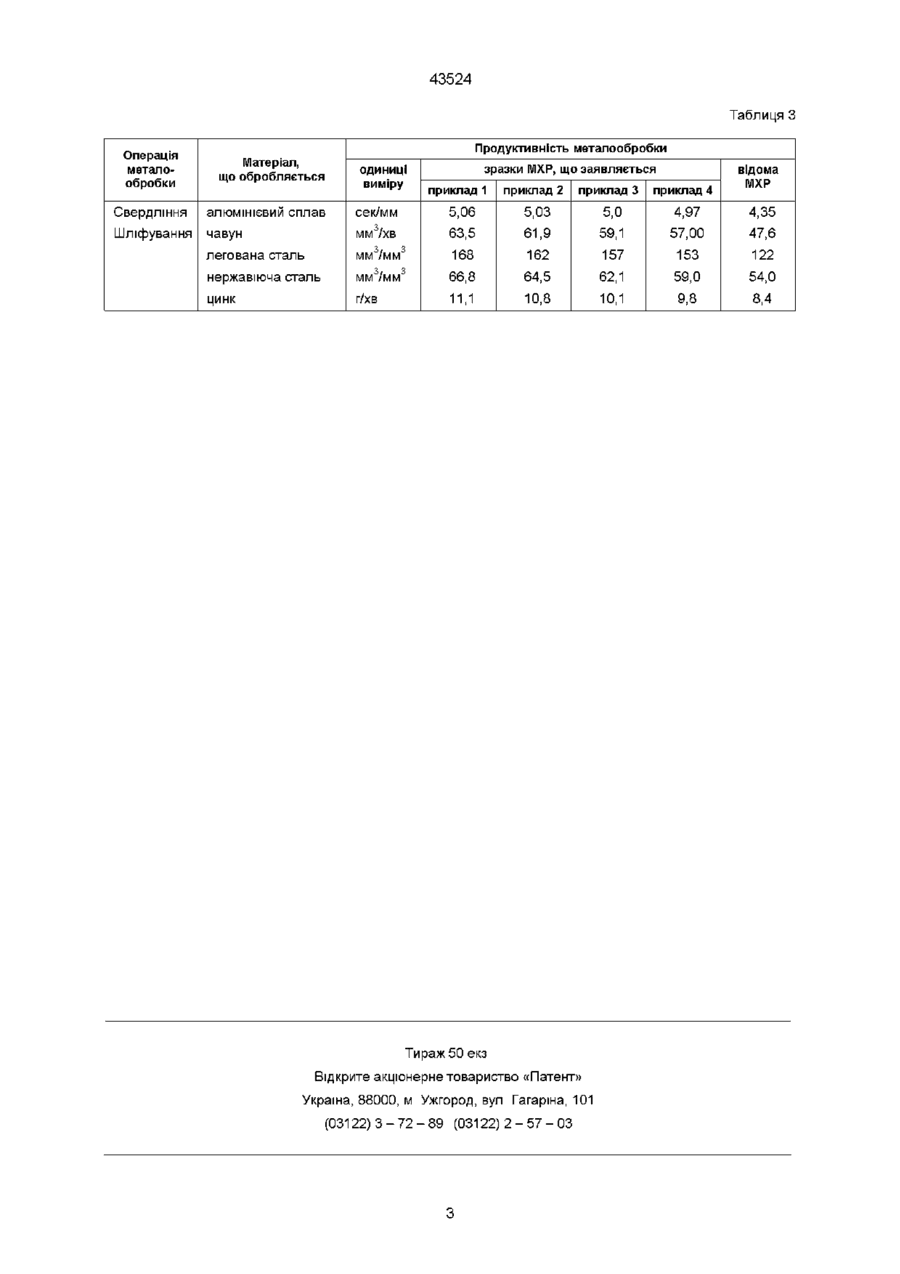

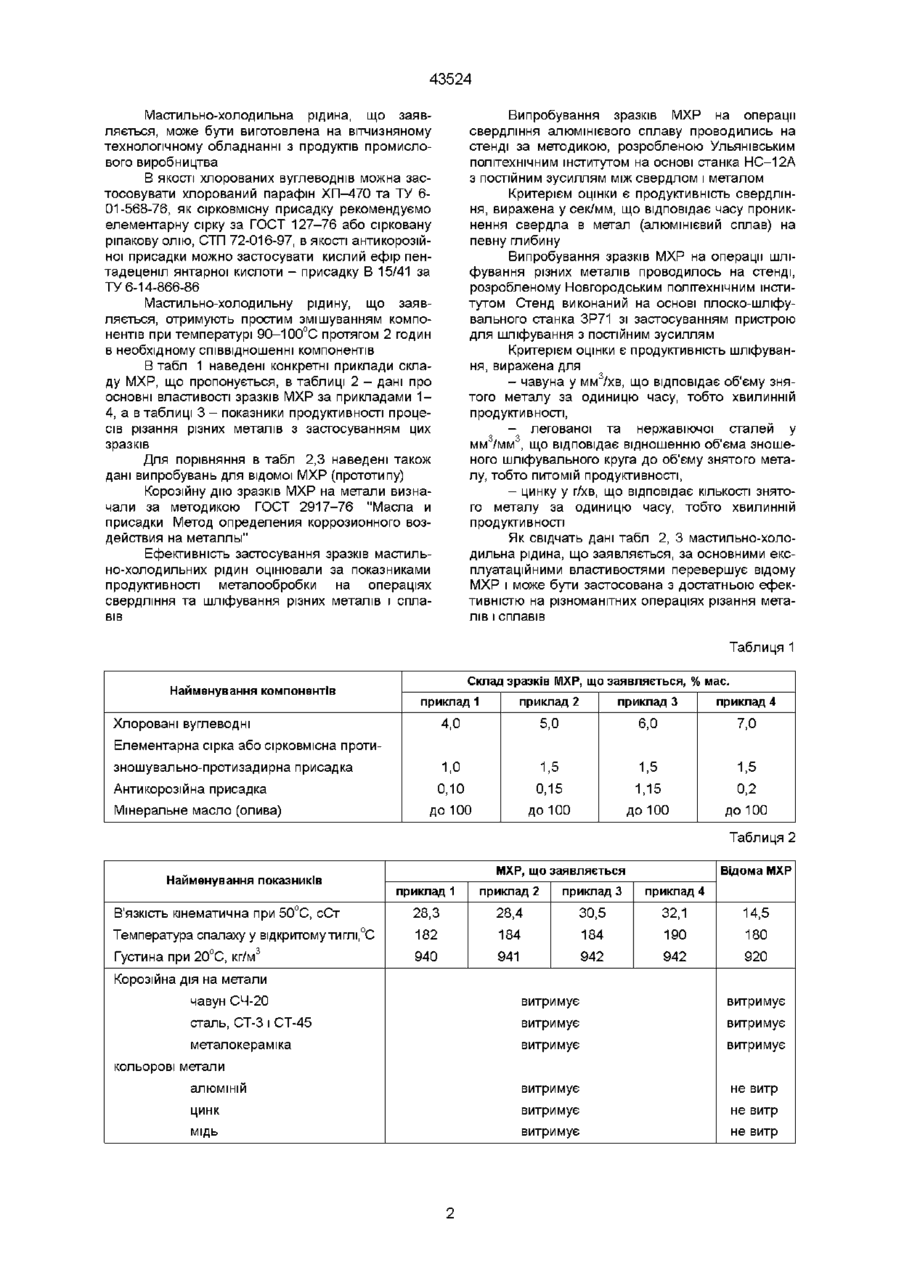

Мастильно-холодильна рідина для обробки металів різанням на основі оливи і хлорованих вуглеводнів, яка відрізняється тим, що додатково містить елементарну сірку або сірковмісну протизношувально-протизадирну присадку і антикорозійну присадку при наступному співвідношенні компонентів, % мас хлоровані вуглеводні 2,0 - 8,0 елементарна сірка або сірковмісна протизношувально протизадирна присадка 0,5 - 2,0 антикорозійна присадка 0,05 - 0,2 олива до 100 Винахід, що заявляється, відноситься до мастильно-технологічних засобів, а саме до мастильно-холодильних рідин (МХР) для механічної обробки металів і може бути використаний на операціях шевінгування, зубохонінгування, зубодовбання, різьбонарізання, точіння, свердління, розгортання металокерамічних втулок, обробки чавунних сідел для автомобільних двигунів при низьких та середніх швидкостях різання, для обробки вуглецевих, легованих, конструкційних сталей, алюмінію та інших металів різанням Сучасні мастильно-холодильні рідини, які застосовують на операціях різання металів крім базового мінерального масла (оливи) містять комбінації присадок різного функціонального призначення протизношувально-протизадирні, антикорозійні, протиокисні, миючі, диспергуючі, та інш [ГТ Малиновський Масляные смазочно-охлаждающие жидкости для обработки металлов резанием, М "Химия", 1988, с 81-97] Найбільш близьким за призначенням та складом до запропонованої рідини аналогом є мастильно-холодильна рідина за авт св СРСР № 456825 [бюл № 2 від 15 01 1975 р , Кл С10М 1/28] Відома МХР містить, % мас хлоровані вуглеводні або дибутиловий ефіртрихлорметилфосфинової кислоти 2-10 поліметакрілат 0,02-3,0 поліметилсилоксанова рідина 0,005-0,02 знесолений екстракт селективної очистки олив до 100 Відома МХР не відповідає сучасним вимогам за показниками продуктивності металообробки та за рівнем антикорозійних властивостей Задачею винаходу є створення нової мастильно-холодильної рідини для обробки металів різанням з покращеними антикорозійними властивостями, яка б забезпечила високу ефективність обробки широкого кола металів на різних операціях різання Поставлена задача вирішена запропонованим складом МХР, яка поряд з оливою та хлорованими вуглеводнями додатково містить елементарну сірку або іншу сірковмісну протизношувально-протизадирну присадку і антикорозійну присадку при наступному співвідношенні компонентів, % мас хлоровані вуглеводні 2,0-8,0 елементарна сірка або сірковмісна антизношувальнопротизадирна присадка 0,5-2,0 антикорозійна присадка 0,05-0,2 олива до 100 Як показано нижче (див табл 2, 3), введення до складу МХР сірковмісної протизношувальнопротизадирної присадки і антикорозійної присадки в сукупності з відомими компонентами та знайдене кількісне співвідношення інгредієнтів дозволяють створити композицію МХР з покращеними антикорозійними властивостями і більш високою ефективністю обробки, за що свідчать дані про продуктивність операцій різання Таким чином, поставлена задача вирішена з досягненням необхідного технічного результату ю ю СО 43524 Мастильно-холодильна рідина, що заявляється, може бути виготовлена на вітчизняному технологічному обладнанні з продуктів промислового виробництва В якості хлорованих вуглеводнів можна застосовувати хлорований парафін ХП-470 та ТУ 601-568-76, як сірковмісну присадку рекомендуємо елементарну сірку за ГОСТ 127-76 або сірковану ріпакову олію, СТП 72-016-97, в якості антикорозійної присадки можно застосувати кислий ефір пентадеценіл янтарної кислоти - присадку В 15/41 за ТУ 6-14-866-86 Мастильно-холодильну рідину, що заявляється, отримують простим змішуванням компонентів при температурі 90-100°С протягом 2 годин в необхідному співвідношенні компонентів В табл 1 наведені конкретні приклади складу МХР, що пропонується, в таблиці 2 - дані про основні властивості зразків МХР за прикладами 1 4, а в таблиці 3 - показники продуктивності процесів різання різних металів з застосуванням цих зразків Для порівняння в табл 2,3 наведені також дані випробувань для відомої МХР (прототипу) Корозійну дію зразків МХР на метали визначали за методикою ГОСТ 2917-76 "Масла и присадки Метод определения коррозионного воздействия на металлы" Ефективність застосування зразків мастильно-холодильних рідин оцінювали за показниками продуктивності металообробки на операціях свердління та шліфування різних металів і сплавів Випробування зразків МХР на операції свердління алюмінієвого сплаву проводились на стенді за методикою, розробленою Ульянівським політехнічним інститутом на основі станка НС-12А з постійним зусиллям між свердлом і металом Критерієм оцінки є продуктивність свердління, виражена у сек/мм, що відповідає часу проникнення свердла в метал (алюмінієвий сплав) на певну глибину Випробування зразків МХР на операції шліфування різних металів проводилось на стенді, розробленому Новгородським полгтехнічним інститутом Стенд виконаний на основі плоско-шліфувального станка ЗР71 зі застосуванням пристрою для шліфування з постійним зусиллям Критерієм оцінки є продуктивність шліфування, виражена для - чавуна у мм3/хв, що відповідає об'єму знятого металу за одиницю часу, тобто хвилинній продуктивності, - легованої та нержавіючої сталей у мм3/мм3, що відповідає відношенню об'єма зношеного шліфувального круга до об'єму знятого металу, тобто питомій продуктивності, - цинку у г/хв, що відповідає КІЛЬКОСТІ ЗНЯТО ГО металу за одиницю часу, тобто хвилинній продуктивності Як свідчать дані табл 2, 3 мастильно-холодильна рідина, що заявляється, за основними експлуатаційними властивостями перевершує відому МХР і може бути застосована з достатньою ефективністю на різноманітних операціях різання металів і сплавів Таблиця 1 Найменування компонентів Склад зразків МХР, що заявляється, % мас. приклад 1 приклад 2 приклад 3 приклад 4 4,0 5,0 6,0 7,0 1,0 1,5 1,5 1,5 Хлоровані вуглеводні Елементарна сірка або сірковмісна протизношувально-протизадирна присадка Антикорозійна присадка Мінеральне масло (олива) 0,10 0,15 1,15 0,2 до 100 до 100 до 100 до 100 Таблиця 2 Найменування показників В'язкість кінематична при 50°С, сСт МХР, що заявляється Відома МХР приклад 1 приклад 2 приклад 3 приклад 4 28,3 28,4 30,5 32,1 14,5 Температура спалаху у відкритому типпі,°С 182 184 184 190 180 Густина при 20°С, кг/м3 940 941 942 942 920 Корозійна дія на метали чавун СЧ-20 витримує витримує сталь, СТ-3 і СТ-45 витримує витримує металокераміка витримує витримує алюміній витримує не витр цинк витримує не витр МІДЬ витримує не витр кольорові метали 43524 Таблиця З Операція металообробки Свердління Шліфування Продуктивність металообробки Матеріал, що обробляється одиниці виміру зразки МХР, що заявляється приклад 1 приклад 2 приклад 3 приклад 4 сек/мм 5,06 5,03 5,0 4,97 4,35 3 алюмінієвий сплав відома МХР чавун мм /хв 63,5 61,9 59,1 57,00 47,6 легована сталь мм3/мм3 168 162 157 153 122 66,8 64,5 62,1 59,0 54,0 11,1 10,8 10,1 9,8 8,4 3 нержавіюча сталь мм /мм цинк 3 г/хв Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
