Комбайн для збирання зернових

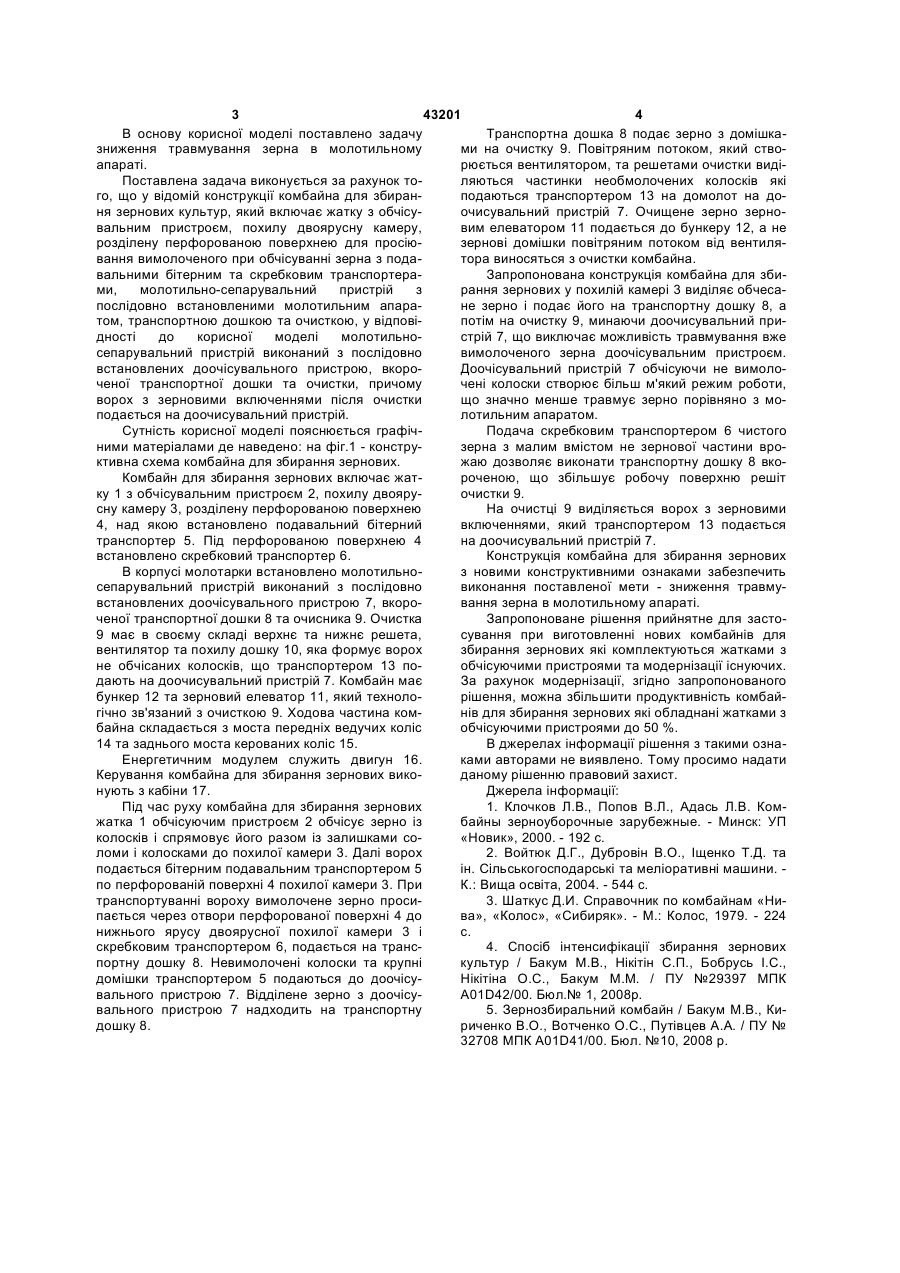

Комбайн для збирання зернових, який включає жатку з обчісуючим пристроєм, похилу двоярусну камеру, розділену перфорованою поверхнею для просіювання вимолоченого при обчісуванні зерна з подавальними бітерним та скребковим транспортерами, молотильно-сепарувальний пристрій з послідовно встановленими молотильним апаратом, транспортною дошкою та очисткою, який відрізняється тим, що молотильносепарувальний пристрій виконаний з послідовно встановлених доочісувального пристрою, вкороченої транспортної дошки та очистки, причому ворох з зерновими включеннями після очистки подається на доочісувальний пристрій. (19) (21) u200901551 (22) 23.02.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) БАКУМ МИКОЛА ВАСИЛЬОВИЧ, НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, МИХАЙЛОВ АНАТОЛІЙ ДМИТРОВИЧ, КИРИЧЕНКО ВАСИЛЬ ОЛЕКСАНДРОВИЧ, ВОТЧЕНКО ОЛЕКСАНДР СТЕПАНОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА, БАКУМ МИКОЛА ВАСИЛЬОВИЧ, НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, МИХАЙЛОВ АНАТОЛІЙ ДМИТРОВИЧ, КИРИЧЕНКО ВАСИЛЬ ОЛЕКСАНДРОВИЧ, ВОТЧЕНКО ОЛЕКСАНДР СТЕПАНОВИЧ 3 43201 4 В основу корисної моделі поставлено задачу Транспортна дошка 8 подає зерно з домішказниження травмування зерна в молотильному ми на очистку 9. Повітряним потоком, який ствоапараті. рюється вентилятором, та решетами очистки видіПоставлена задача виконується за рахунок толяються частинки необмолочених колосків які го, що у відомій конструкції комбайна для збиранподаються транспортером 13 на домолот на доня зернових культур, який включає жатку з обчісуочисувальний пристрій 7. Очищене зерно зерновальним пристроєм, похилу двоярусну камеру, вим елеватором 11 подається до бункеру 12, а не розділену перфорованою поверхнею для просіюзернові домішки повітряним потоком від вентилявання вимолоченого при обчісуванні зерна з податора виносяться з очистки комбайна. вальними бітерним та скребковим транспортераЗапропонована конструкція комбайна для збими, молотильно-сепарувальний пристрій з рання зернових у похилій камері 3 виділяє обчесапослідовно встановленими молотильним апаране зерно і подає його на транспортну дошку 8, а том, транспортною дошкою та очисткою, у відповіпотім на очистку 9, минаючи доочисувальний придності до корисної моделі молотильнострій 7, що виключає можливість травмування вже сепарувальний пристрій виконаний з послідовно вимолоченого зерна доочісувальним пристроєм. встановлених доочісувального пристрою, вкороДоочісувальний пристрій 7 обчісуючи не вимолоченої транспортної дошки та очистки, причому чені колоски створює більш м'який режим роботи, ворох з зерновими включеннями після очистки що значно менше травмує зерно порівняно з моподається на доочисувальний пристрій. лотильним апаратом. Сутність корисної моделі пояснюється графічПодача скребковим транспортером 6 чистого ними матеріалами де наведено: на фіг.1 - конструзерна з малим вмістом не зернової частини вроктивна схема комбайна для збирання зернових. жаю дозволяє виконати транспортну дошку 8 вкоКомбайн для збирання зернових включає жатроченою, що збільшує робочу поверхню решіт ку 1 з обчісувальним пристроєм 2, похилу двояруочистки 9. сну камеру 3, розділену перфорованою поверхнею На очистці 9 виділяється ворох з зерновими 4, над якою встановлено подавальний бітерний включеннями, який транспортером 13 подається транспортер 5. Під перфорованою поверхнею 4 на доочисувальний пристрій 7. встановлено скребковий транспортер 6. Конструкція комбайна для збирання зернових В корпусі молотарки встановлено молотильноз новими конструктивними ознаками забезпечить сепарувальний пристрій виконаний з послідовно виконання поставленої мети - зниження травмувстановлених доочісувального пристрою 7, вкоровання зерна в молотильному апараті. ченої транспортної дошки 8 та очисника 9. Очистка Запропоноване рішення прийнятне для засто9 має в своєму складі верхнє та нижнє решета, сування при виготовленні нових комбайнів для вентилятор та похилу дошку 10, яка формує ворох збирання зернових які комплектуються жатками з не обчісаних колосків, що транспортером 13 пообчісуючими пристроями та модернізації існуючих. дають на доочисувальний пристрій 7. Комбайн має За рахунок модернізації, згідно запропонованого бункер 12 та зерновий елеватор 11, який технолорішення, можна збільшити продуктивність комбайгічно зв'язаний з очисткою 9. Ходова частина комнів для збирання зернових які обладнані жатками з байна складається з моста передніх ведучих коліс обчісуючими пристроями до 50%. 14 та заднього моста керованих коліс 15. В джерелах інформації рішення з такими ознаЕнергетичним модулем служить двигун 16. ками авторами не виявлено. Тому просимо надати Керування комбайна для збирання зернових викоданому рішенню правовий захист. нують з кабіни 17. Джерела інформації: Під час руху комбайна для збирання зернових 1. Клочков Л.В., Попов В.Л., Адась Л.В. Комжатка 1 обчісуючим пристроєм 2 обчісує зерно із байны зерноуборочные зарубежные. - Минск: УП колосків і спрямовує його разом із залишками со«Новик», 2000. - 192 с. ломи і колосками до похилої камери 3. Далі ворох 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та подається бітерним подавальним транспортером 5 ін. Сільськогосподарські та меліоративні машини. по перфорованій поверхні 4 похилої камери 3. При К.: Вища освіта, 2004. - 544 с. транспортуванні вороху вимолочене зерно проси3. Шаткус Д.И. Справочник по комбайнам «Нипається через отвори перфорованої поверхні 4 до ва», «Колос», «Сибиряк». - М.: Колос, 1979. - 224 нижнього ярусу двоярусної похилої камери 3 і с. скребковим транспортером 6, подається на транс4. Спосіб інтенсифікації збирання зернових портну дошку 8. Невимолочені колоски та крупні культур / Бакум М.В., Нікітін С.П., Бобрусь І.С., домішки транспортером 5 подаються до доочісуНікітіна О.С., Бакум М.М. / ПУ №29397 МПК вального пристрою 7. Відділене зерно з доочісуA01D42/00. Бюл.№ 1, 2008р. вального пристрою 7 надходить на транспортну 5. Зернозбиральний комбайн / Бакум М.В., Кидошку 8. риченко В.О., Вотченко О.С., Путівцев А.А. / ПУ № 32708 МПК A01D41/00. Бюл. №10, 2008 р. 5 Комп’ютерна верстка В. Мацело 43201 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
