Сепаратор

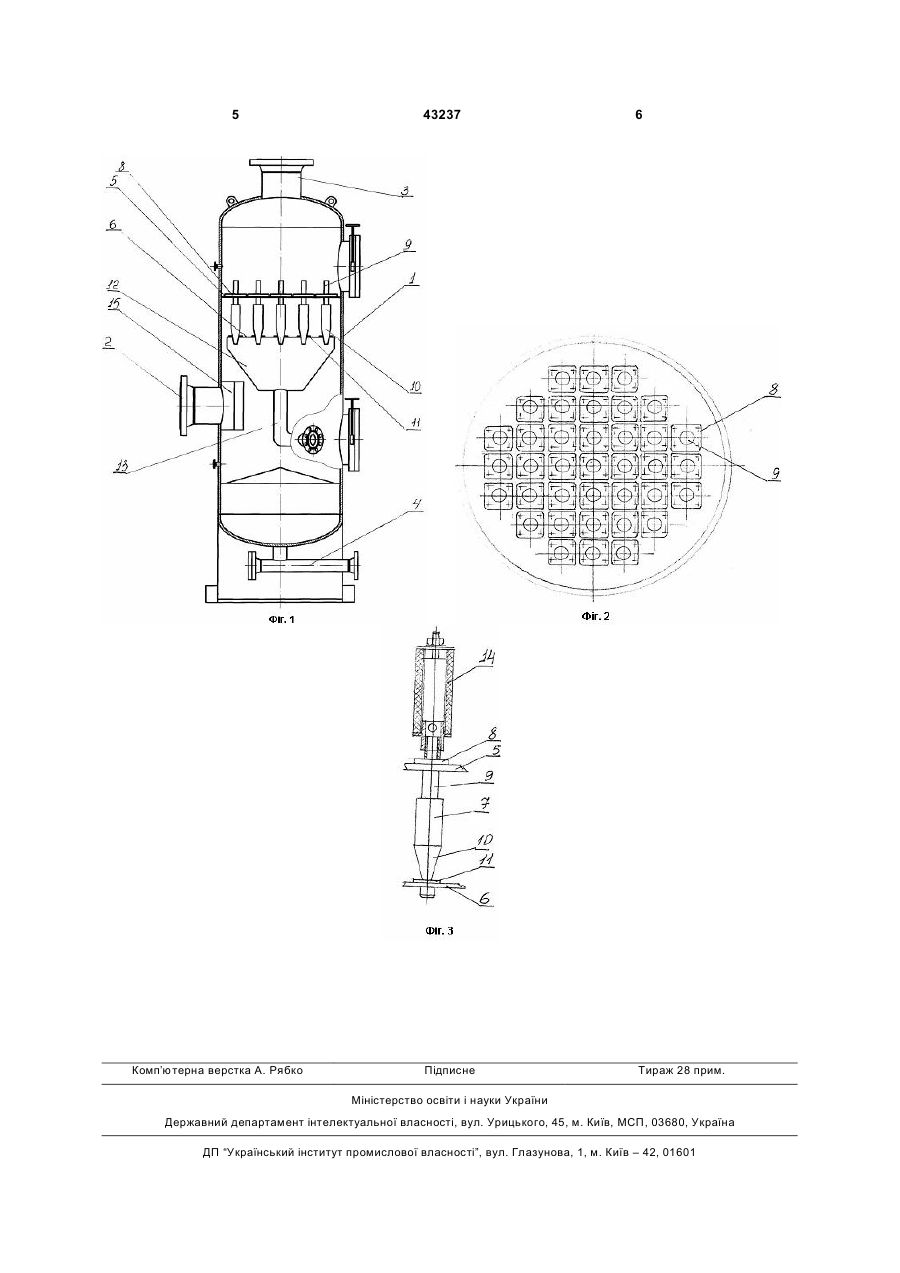

1. Сепаратор, що включає циліндричний корпус з патрубками входу і виходу газу, дренажну систему, циклонні елементи, що складаються з корпусу і вихлопної труби, встановлені між двома горизонтальними решітками, бункер збору домі 3 замінювати циклонні елементи, що вийшли з ладу, новими. Поставлене завдання вирішується завдяки тому, що сепаратор, що включає циліндричний корпус з патрубками входу і виходу газу, дренажну систему, циклонні елементи, що складаються з корпусу і вихлопної груби і які встановлені між двома горизонтальними решітками, бункер збору домішок із зливною трубою, розміщений під нижньою решіткою, і люк-лаз, розташований вище за циклонні елементи, відповідно до пропонованої корисної моделі, циклонні елементи встановлені на верхній решітці за допомогою фланців, якими оснащені вихлопні труби циклонних елементів. Для компактного розміщення в апараті максимальної кількості циклонних елементів без збільшення габаритів корпусу запропоновано виконувати фланці квадратними. На вихлопні труби циклонних елементів можуть бути встановлені фільтрувальні елементи для доочистки газу від мілкодисперсних забруднень. Для скорочення габаритів апарату по висоті бункер для збору домішок примикає до нижньої решітки. Оснащення вихлопних труб циклонних елементів фланцями, за допомогою яких циклонні елементи кріпляться до решітки, спрощує обслуговування очисної системи, дозволяє замінювати циклонні елементи, що вийшли з ладу, новими та підвищити надійність експлуатації апарату. Виконання фланців квадратними створює умови для компактного розміщення в апараті максимальної кількості циклонних елементів без збільшення габаритів корпусу апарату. На Фіг.1 схематично показаний загальний вигляд апарату; на Фіг.2 - схема розташування циклонних елементів в апараті; на Фіг.3 - варіант виконання циклонного елементу, забезпеченого додатковим фільтрувальним елементом. 43237 4 Сепаратор складається з вертикального циліндричного корпусу 1, оснащеного патрубком входу газу 2, патрубком виходу очищеного газу 3 і дренажною системою 4. У верхній частині апарату є дві горизонтальні решітки: верхня - 5 і нижня - 6, між якими розміщені циклонні елементи 7. Циклонні елементи 7 закріплені на верхній горизонтальній решітці 5 за допомогою фланців 8, якими оснащені вихлопні труби 9 циклонних елементів 6. Корпуси циклонних елементів 10 за допомогою опорно-ущільнювальних кілець 11 встановлюються в нижній решітці 6. Під нижньою решіткою є бункер 12 із зливною трубою 13. На вихлопні труби 9 встановлені додаткові фільтрувальні елементи 14. Усередині апарату в районі вхідного патрубка 2 змонтований вузол попереднього очищення газу 15. Сепаратор працює таким чином. Забруднений механічними домішками і рідиною газ через патрубок 2 поступає у вузол попереднього очищення 15, де відбувається інерційне відділення крупних механічних включень і частини рідини, які віддаляються з апарату через дренажну систему 4. Газ міняє напрям руху під прямим кутом і починає рухатися уздовж осі апарату вгору, потрапляє в простір між верхньою решіткою 5 і нижньою 6 та розподіляється між циклонними елементами 7. У циклонних елементах 7 відбувається відділення рідини і механічних забруднень від газу за рахунок відцентрових сил. Очищений газ виходить з вихлопних труб 9 циклонних елементів 7 і віддаляється з апарату через патрубок 3. Відсепаровані частки під дією сили збираються в бункері 12 і віддаляються через зливну трубу 13. Конструктивні зміни, внесені до відомого сепаратора, дозволяють підвищити надійність і ефективність роботи апарату і спростити його обслуговування. 5 Комп’ютерна верстка А. Рябко 43237 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
