Конденсатовідвідник

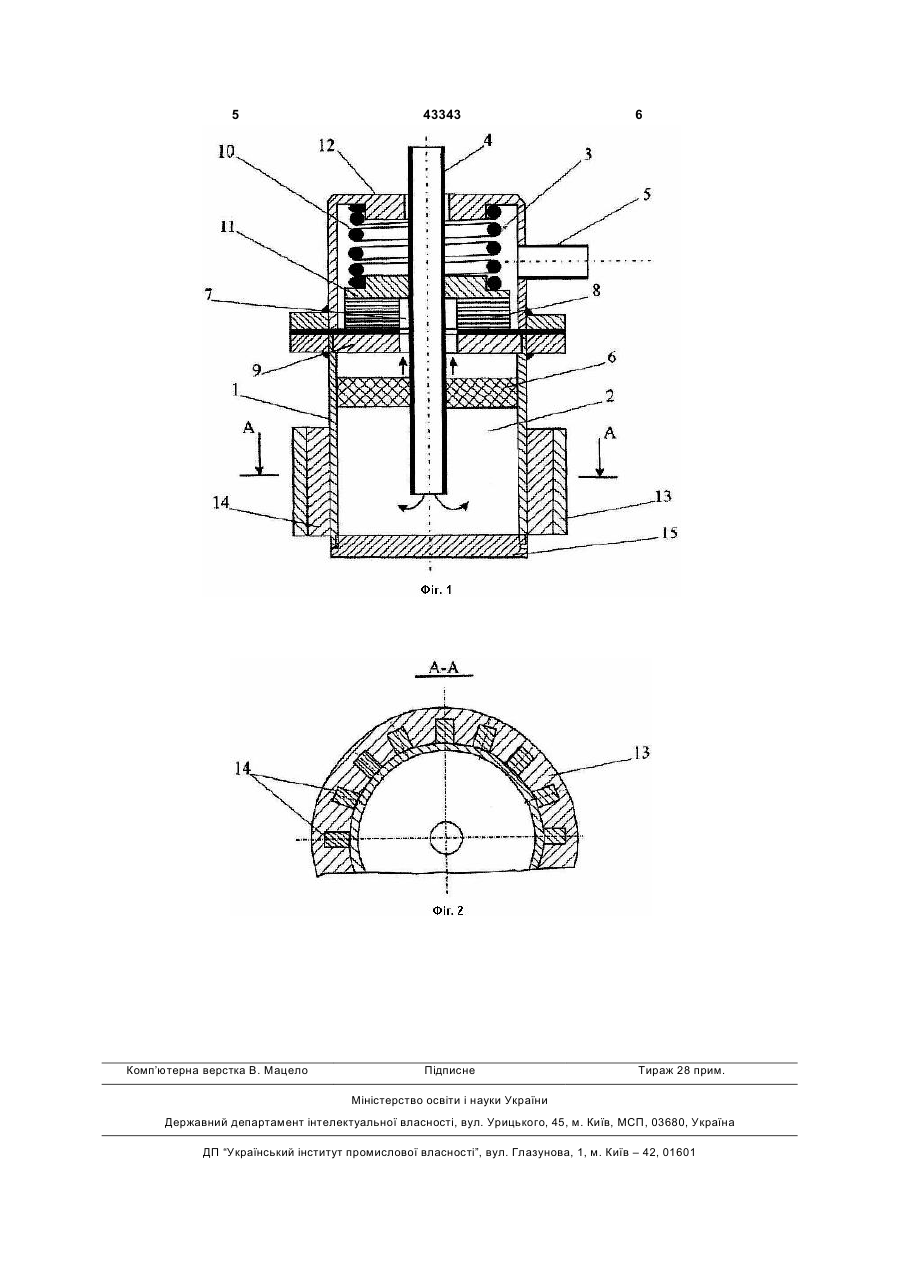

1. Конденсатовідвідник, який містить корпус з ділянками підведення та відведення, поміж якими встановлений фільтр, розташований в ділянці відведення пристрій для випуску конденсату у вигляді 3 43343 4 камера має заглушку, пристрій для випуску конвідведення 3. На зовнішній поверхні корпусу 1, денсату розміщений над фільтром, а поміж заглуякий виконано з феромагнітного матеріалу, в нижшкою та днищем ділянки відведення установлена ній частині ділянки підведення 2 закріплена обойгвинтова циліндрична пружина стиснення. ма 13 з постійними магнітами 14. Постійні магніти Доцільно днище та корпус ділянки підведення 14 встановлені безпосередньо на корпусі 1. Ділянвиконати з феромагнітного матеріалу, а в його ка підведення 2 містить знімну заглушку 15, яка нижній частині на зовнішній поверхні установити виконує функції днища. знімну обойму з постійними магнітами. Конденсатовідвідник працює наступним чиРозташування пристрою для випуску конденном. Конденсат разом з забруднюючими його твесату над фільтром дозволяє підвищити ресурс рдими домішками по патрубку 4 надходить до дійого роботи та збільшити пропускну здатність конлянки підведення 2 корпусу 1. Забруднюючі денсатовідвідника. Це пояснюється тим, що надомішки (продукти корозії і ерозії трубопроводів) прямок руху рідини та дія сили тяжіння взаємно під дією сили тяжіння і магнітного поля, яке утвопротилежні. Тверді частки, які забруднюють конрюється постійними магнітами 14, осідають на денсат, під дією сили тяжіння осідають на днище стінку корпуса 1 в нижній частині ділянки підведілянки підведення. дення 2 і днище 15. Конденсат під дією перепаду Наявність пружини, яка встановлена поміж затиску проходить через фільтр 6 і очистившись від глушкою та днищем ділянки відведення, дозволяє домішок, які захоплюються потоком рідини, надхопри підвищенні тиску в системі стисненого повітря дить у камеру 7. З камери 7 конденсат по капілярзбільшити розміри каналів поміж пластинами за ним каналам поміж шайбами 8 надходить до ділярахунок стиснення пружини. При цьому забруднки відведення 3 і відводиться через патрубок 5. нення виводяться з каналів. В результаті пропускПропускна здатність конденсатовідвідника визнана здатність конденсатовідвідника збільшується. чається пропускною здатністю пристрою для випуСприятливо впливає на очищення конденсату ску конденсату. Вона залежить від прохідного певід залізоутримуючих забруднень на ділянці підрерізу капілярних каналів, які утворені поміж ведення встановлення на зовнішній поверхні коршайбами 8 пристрою. Розмір прохідного перерізу пусу конденсатовідвідника в його нижній частині капілярних каналів визначається співвідношенням обойми з постійними магнітами. сил тиску робочого середовища на стінки каналів і Розташування постійних магнітів безпосереддеформації пружини 10. При заданих геометричньо на корпусі конденсатовідвідника підсилює наних характеристиках сила деформації пружини 10 пруженість магнітного поля на ділянці підведення і залежить від її осадки. Вона встановлюється в сприяє підвищенню ефективності магнітної сепазалежності від робочого тиску середовища в сисрації залізоутримуючих забруднень. Це сприяє темі. При відкладенні дрібнодисперсних забрудпідвищенню пропускної здатності та надійності нень, які неуловлені фільтром 6, в капілярних кароботи пристрою. налах пропускна здатність конденсатовідвідника Виконання днища та корпусу ділянки підвезнижується. Пропускна здатність конденсатовідвідення конденсатовідвідника із феромагнітного дника підвищується шляхом очистки капілярних матеріалу полегшує усунення залізоутримуючих каналів. Це досягається при підвищенні тиску газу забруднень зі стінок при чищенні. При цьому дія в системі, яку обслуговує конденсатовідвідник, сили магнітного поля виключається шляхом знівище робочого. Сила тиску діє на стінки капілярмання з корпусу обойми з постійними магнітами. них каналів і викликає підтиснення пружини 10. Це На фіг.1 показано поздовжній розріз конденсаприводить до збільшення розмірів капілярних катовідвідника, а на фіг.2 - розріз по А-А. налів і виведенню з них забруднень потоком рідиКонденсатовідвідник (фіг.1) має корпус 1 з діни або газу. Пропускна здатність конденсатовідвілянками підведення 2 і відведення 3. Ділянка піддника збільшується. ведення містить патрубок 4, відведення - патрубок Коливання тиску особливо властиві заводсь5. Ділянка підведення 2 є збірником конденсату. ким системам стисненого повітря внаслідок неодПоміж ділянками 2 і 3 установлено фільтр 6, над ночасної та періодичної роботи споживачів стисяким розташований пристрій для випуску конденненого повітря. Тому очистка каналів пристрою сату. Він виконаний у вигляді камери 7, яка утводля випуску конденсату відбувається довільно. рена набором кільцевих шайб 8 з рифленням і Вона може відбуватися також при примусовому центральними отворами. Поміж поверхнями шайб, відключенні споживачів стисненого повітря та підякі стикаються, утворюються капілярні канали. вищенні його тиску. Набір шайб 8 притиснутий до перемички 9, яка Запропонована конструкція конденсатовідвідрозділяє ділянки підведення 2 і відведення 3, циника поряд з підвищенням пропускної здатності ліндричною пружиною стиснення 10. Вона встанодозволяє підвищити надійність роботи пристрою, а влена поміж заглушкою 11 і днищем 12 ділянки також знизити експлуатаційні витрати. 5 Комп’ютерна верстка В. Мацело 43343 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
