Конвеєрна стрічка

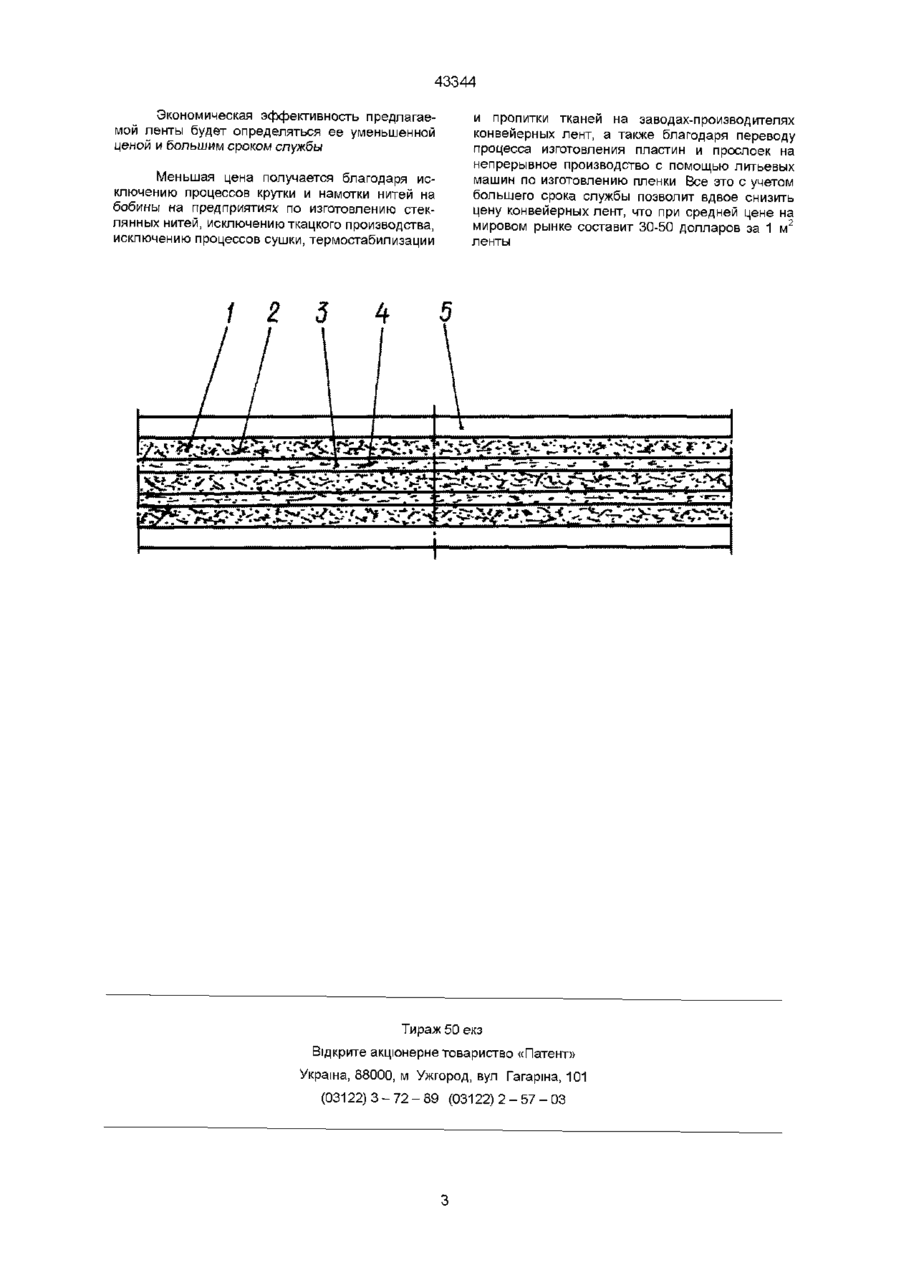

Конвейерная лента, включающая пластины из эластичного материала, армированные отрезками стеклянных волокон, соединенные между собой посредством прослоек из эластичного материала, отличающаяся тем, что прослойки оснащены равномерно размещенными в их объеме отрезками стеклянных волокон, причем концентрация волокна в прослойках не превышает 75 процентов концентрации в пластинах Изобретение относится к области ленточного конвейерного транспорта и может быть использовано при производстве конвейерных лент Известны конвейерные ленты, включающие каркас, выполненный из синтетических тканей и эластичного материала, покрытых с двух сторон эластичными обкладками (Конвейерные ленты Ф А Махлис, И И Леонов и др - М , Химия, 1991 г стр 6, 48, 58) Характерной особенностью известных и широко распространенных лент такой конструкции является наличие тканевого каркаса и одной или нескольких прокладок К недостаткам известных конвейерных лент относится наличие тканей в каркасе, которые усложняют весь цикл производства лент и требуют функционирования целой отрасли по производству технических тканей Известна конвейерная лента, включающая пластины из эластичного материала, например резины, армированные отрезками волокон, соединенные между собой посредством прослоек из эластичного материала, в данном случае - резиновыми Из известных решений эта лента является наиболее близкой по технической сущности и достигаемому результату (Ас СССР № 1671552, кл В 65 G 15/32, 1991 г Бюл №31) Известная конвейерная лента - прототип исключает необходимость в изготовлении тканей и оснащении ими каркаса конвейерных лент благодаря наличию эластичных пластин армированных отрезками волокон Такие армированные отрезками волокон пластины являются силовыми и несут рабочую нагрузку Для замены тканевых прокладок, а они в настоящее время имеют значи тельную прочность благодаря синтетическим нитям, прочность армированных слоев должна быть также высокой и иметь удлинение не больше, чем у ткани Это можно достичь применением недорогих пожаробезопасных волокон с малым удлинением при разрыве с прочностью, превышающей прочность синтетических нитей и с применением значительной до 50% концентрации волокон в эластичном материале, будь-то резина или поливинилхлорид Дело в том, что в мировой практике, особенно для шахматных условий, все большее применение получают ленты с поливинилхлоридом пожаробезопасного исполнения, в связи с чем предлагаемые решения должны быть пригодными для этих распространенных эластичных материалов В качестве наполнителя рационально применять стеклянные волокна толщиной 9-13 мкм, длиной 3-12 мм, имеющие предельную деформацию 0,15-0,3% и не поддерживают горение Зоя Заполнение эластичного материала стеклянными волокнами приводит к повышению его жесткости и возникновению высоких напряжений при прохождении барабанов и укладывании в лоток под действием собственного веса Выходом из этого положения является известная лента-прототип, в которой между силовыми эластичными пластинами, армированными отрезками волокон, размещены соединительные прослойки из эластичного материала Эти прослойки обеспечивают необходимую гибкость конвейерной ленты в продольном и поперечном направлении Однако, указанная лента-прототип в целом имеет низкую надежность, обусловленную тем, что прослойки из известных и широко применяемых эластичных материалов резина и поливи О го го 43344 нилхлорид, не выполняет своей роли выравниванием и передачи усилий между пластинами Объясняется это тем, что силовые пластины соединительные прослойки работают как единый композиционный материал с передачей усилий от пластины к смежным пластинам через соединительную прослойку только при определенном соотношении значений предельной деформации при растяжении пластин и соединительных прослоек Для эластичных композиционных материалов это соотношение не должно превышать 30 В противном случае созданные по условиям обеспечения нужной прочности и удлинения силовые пластины будут работать независимо друг от друга, что при первых же прохождениях приводного барабана приведет к перегрузке наружной пластины и ее порыву с продолжением этого процесса до полного порыва всех пластин и ленты в целом В конвейерных лентах применяются резины с предельной деформацией по растяжению, достигающей 350-450%, а П В Х - 200-250% Пластины из эластичных материалов указанных видов, армированные отрезками стеклянных волокон будут иметь предельную деформацию 2-4% при достижении максимальной прочности Таким образом пластины могут работать с материалами прослоек, имеющими предельные деформации по растяжению 60-120%, что в 1,5-7 раз меньше необходимых значений Кроме того, резина или ПВХ должны сохранить высокую прочность, необходимую для работы их в прослойках лент, будучи более жесткими по удлинению В основу изобретения поставлена задача усовершенствования конвейерной ленты, в котором прослойки оснащены равномерно размещенными в их объеме отрезками стеклянных волокон, причем концентрация волокна в прослойке не превышает 75 процентов концентрации в пластинах, чем обеспечивается повышение надежности и за счет этого становится возможным изготовление лент с существенно меньшей ценой и значительно большим сроком службы Поставленная задача решается тем, что в известной конвейерной ленте, включающей пластины из эластичного материала, армированные отрезками стеклянных волокон, соединенные между собой посредством прослоек из эластичного материала, согласно изобретению прослойки оснащены равномерно размещенными в их объеме отрезками стеклянных волокон, причем концентрация волокна в прослойках не превышает 75 процентов концентрации в пластинах Благодаря указанному выполнению прослоек в зависимости от концентрации стеклянных волокон, во-первых, обеспечивается управляемое повышение предельной деформации прослоек в зависимости от предельной деформации пластин и доведение ее до нужного соотношения, и, вовторых, введение гарантированной разницы 25% в концентрации волокон между пластиной и прослойкой обеспечивает примерно соотношение 30 между предельными деформациями пластин и прослоек Выполнение конвейерной ленты с соотношением предельных деформаций пластин и прослоек не более 30 позволит обеспечить для всего диапазона концентраций стеклянных волокон и прочностей пластин выравнивание и пере дачу усилии между пластинами с помощью прослоек, этим исключить неравномерность загрузки отдельных пластин, что обеспечит повышение надежности работы ленты При этом выполнение прослойки, армированной стеклянными нитями, приводит к тому, что в ней увеличивается не только жесткость, но и прочность на растяжение благодаря включению стеклянных нитей в работу по передаче усилий Сопоставительный анализ заявленного изобретения в сравнении с известным уровнем техники не выявил там влияния предложенных преобразований на достижение технического результата Таким образом, заявленное изобретение соответствует требованиям наличия изобретательского уровня и новизны Сущность изобретения поясняется чертежом, на котором показано поперечное сечение конвейерной ленты Предлагаемая конвейерная лента включает пластины из эластичного материала 1, армированные отрезками стеклянных волокон 2, соединенные между собой с помощью прослоек из эластичного материала 3, которые также армированы отрезками стеклянных волокон 4, но в меньшей концентрации Наружные пластины 1 покрыты с обеих сторон износостойкими обкладками 5 Волокна 4 размещены равномерно во всем объеме прослоек 3 Предлагаемая лента работает следующим образом Усилие тяги от барабана конвейера или от груза через обкладку 5 передается прилежащей к обкладке пластине 1 Пластина 1 под действием нагрузки удлиняется и увлекает за собой прилегающий к ней прослоек З В прослой 3 усилия передаются с помощью эластичного материала, а также с помощью стеклянных волокон 4, которые работают по передаче усилий друг к другу с помощью эластичного материала прослойки 3 Суммарное усилие от прослойки 3 передается следующей нижележащей пластине, и так до охвата всех пластин 1 Аналогично происходит перераспределение усилий при проходе барабанов Процесс перераспределения усилий между прокладками, где физико-механические показатели прослойки 3 играют важную роль, является динамическим процессом Если прослойка 3 имеет жесткость по соотношению предельных деформаций растяжения большую 30, то процесс нарастания усилий в верхней пластине 1 и ее деформация вплоть до разрушающей происходят быстрее, чем распространение упругой волны по пакету и подключения к работе других пластин изза высокой эластичности прослоек 3 Первая нагруженная пластина 1 разрушится Если же соотношение 30 выдерживается, то усилие в первой нагруженной пластине не успеет деформировать ее до разрушения, так как к этому моменту подключатся остальные пластины Заявленное изобретение предназначено для использования в промышленности, может быть осуществлено с помощью известных средств иметодов и при его осуществлении способно обеспечить достижение усматриваемого заявителем технического результата, повышение надежности работы ленты, а следовательно соответствует требованию промышленной применимости 43344 Экономическая эффективность предлагаемой ленты будет определяться ее уменьшенной ценой и большим сроком службы Меньшая цена получается благодаря исключению процессов крутки и намотки нитей на бобины на предприятиях по изготовлению стеклянных нитей, исключению ткацкого производства, исключению процессов сушки, термостабилизации и пропитки тканей на заводах-производителях конвейерных лент, а также благодаря переводу процесса изготовления пластин и прослоек на непрерывное производство с помощью литьевых машин по изготовлению пленки Все это с учетом большего срока службы позволит вдвое снизить цену конвейерных лент, что при средней цене на мировом рынке составит 30-50 долларов за 1 м2 ленты і г Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
