Легкий протипиловий респіратор

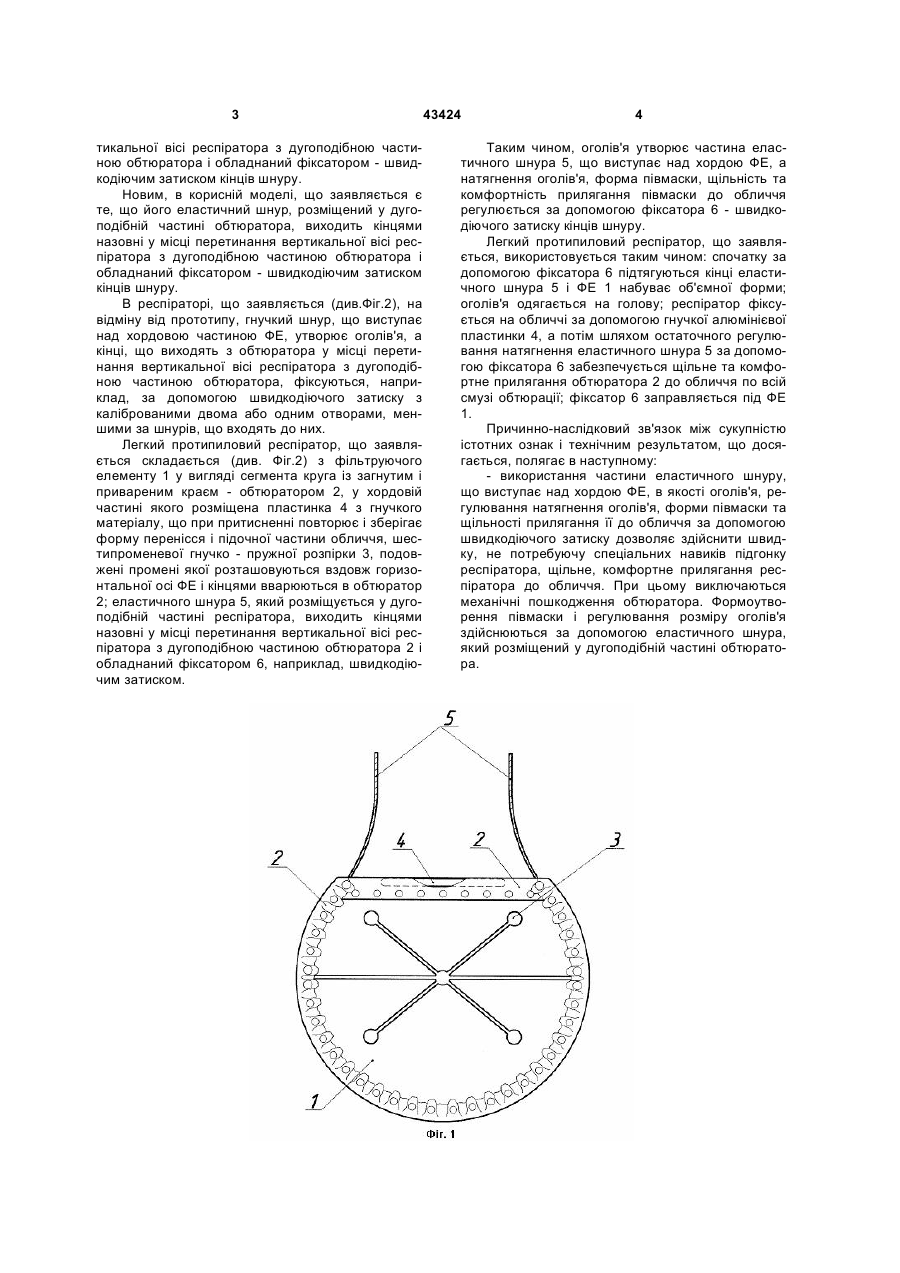

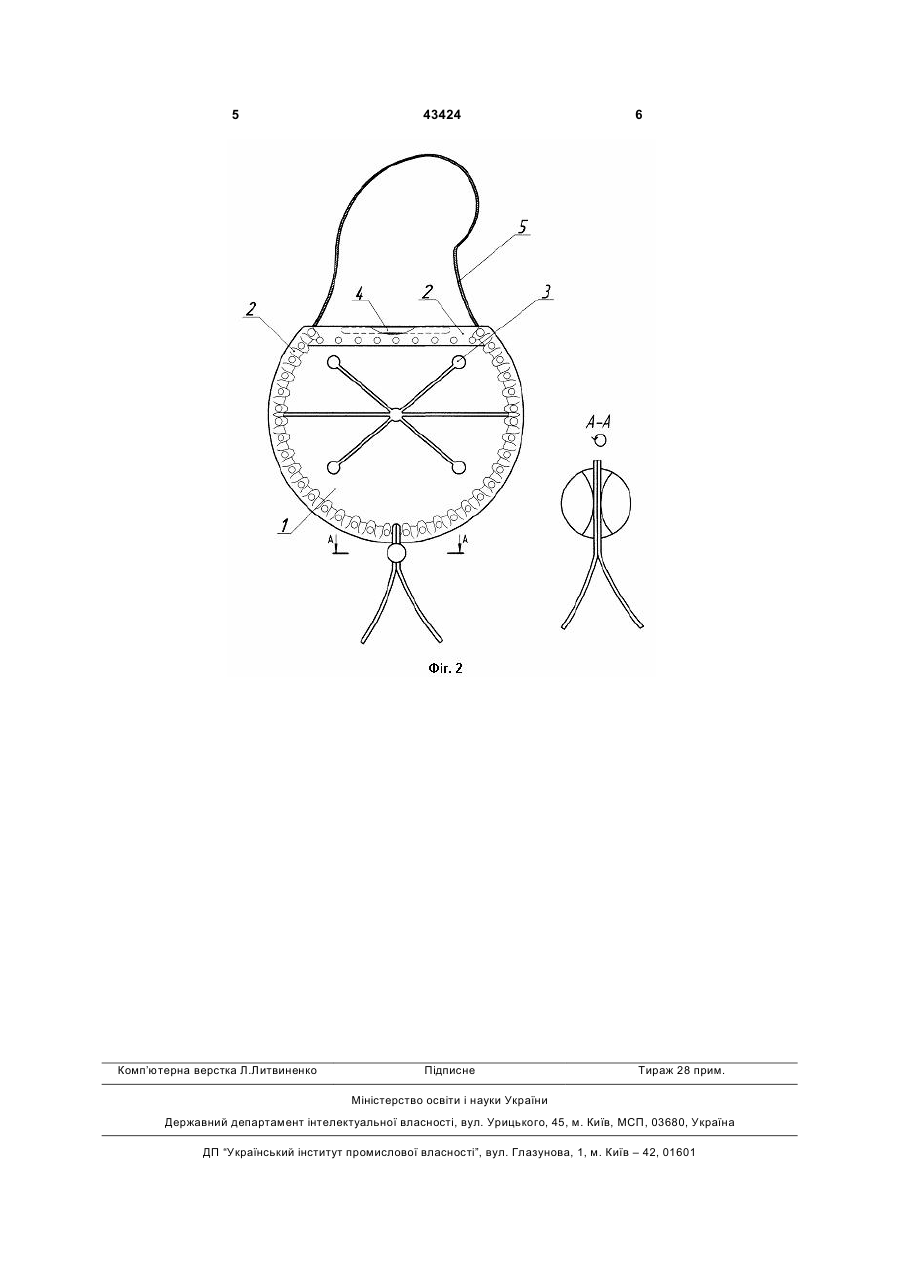

Легкий протипиловий респіратор, що складається з фільтруючого елемента у вигляді сегмента круга із загнутим та привареним обтюратором, у хордовій частині якого розміщена пластинка з гну 3 тикальної вісі респіратора з дугоподібною частиною обтюратора і обладнаний фіксатором - швидкодіючим затиском кінців шнуру. Новим, в корисній моделі, що заявляється є те, що його еластичний шнур, розміщений у дугоподібній частині обтюратора, виходить кінцями назовні у місці перетинання вертикальної вісі респіратора з дугоподібною частиною обтюратора і обладнаний фіксатором - швидкодіючим затиском кінців шнуру. В респіраторі, що заявляється (див.Фіг.2), на відміну від прототипу, гнучкий шнур, що виступає над хордовою частиною ФЕ, утворює оголів'я, а кінці, що виходять з обтюратора у місці перетинання вертикальної вісі респіратора з дугоподібною частиною обтюратора, фіксуються, наприклад, за допомогою швидкодіючого затиску з каліброваними двома або одним отворами, меншими за шнурів, що входять до них. Легкий протипиловий респіратор, що заявляється складається (див. Фіг.2) з фільтруючого елементу 1 у вигляді сегмента круга із загнутим і привареним краєм - обтюратором 2, у хордовій частині якого розміщена пластинка 4 з гнучкого матеріалу, що при притисненні повторює і зберігає форму перенісся і підочної частини обличчя, шестипроменевої гнучко - пружної розпірки 3, подовжені промені якої розташовуються вздовж горизонтальної осі ФЕ і кінцями вварюються в обтюратор 2; еластичного шнура 5, який розміщується у дугоподібній частині респіратора, виходить кінцями назовні у місці перетинання вертикальної вісі респіратора з дугоподібною частиною обтюратора 2 і обладнаний фіксатором 6, наприклад, швидкодіючим затиском. 43424 4 Таким чином, оголів'я утворює частина еластичного шнура 5, що виступає над хордою ФЕ, а натягнення оголів'я, форма півмаски, щільність та комфортність прилягання півмаски до обличчя регулюється за допомогою фіксатора 6 - швидкодіючого затиску кінців шнуру. Легкий протипиловий респіратор, що заявляється, використовується таким чином: спочатку за допомогою фіксатора 6 підтягуються кінці еластичного шнура 5 і ФЕ 1 набуває об'ємної форми; оголів'я одягається на голову; респіратор фіксується на обличчі за допомогою гнучкої алюмінієвої пластинки 4, а потім шляхом остаточного регулювання натягнення еластичного шнура 5 за допомогою фіксатора 6 забезпечується щільне та комфортне прилягання обтюратора 2 до обличчя по всій смузі обтюрації; фіксатор 6 заправляється під ФЕ 1. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що досягається, полягає в наступному: - використання частини еластичного шнуру, що виступає над хордою ФЕ, в якості оголів'я, регулювання натягнення оголів'я, форми півмаски та щільності прилягання її до обличчя за допомогою швидкодіючого затиску дозволяє здійснити швидку, не потребуючу спеціальних навиків підгонку респіратора, щільне, комфортне прилягання респіратора до обличчя. При цьому виключаються механічні пошкодження обтюратора. Формоутворення півмаски і регулювання розміру оголів'я здійснюються за допомогою еластичного шнура, який розміщений у дугоподібній частині обтюратора. 5 Комп’ютерна верстка Л.Литвиненко 43424 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
