Легкий респіратор пролонгованої дії

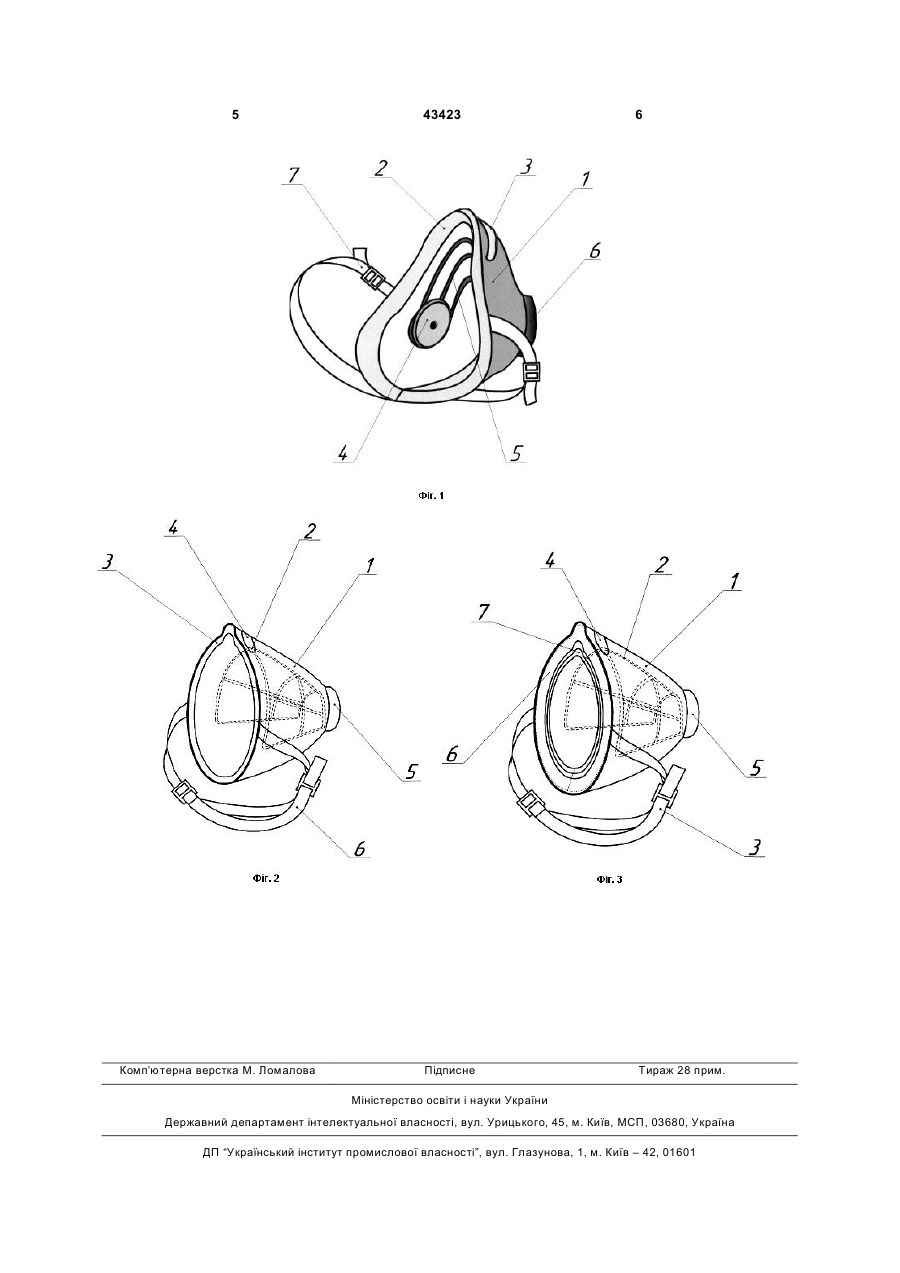

Легкий респіратор пролонгованої дії, що містить фільтруючу півмаску з обтюратором, притискну пластинку, клапан видиху, розпірку та головний гарнітур, який відрізняється тим, що обтюратор виконаний багатошаровим - має внутрішній формоутворюючий шар з м'яко-пружного гідрофільного матеріалу та 1-4 зовнішніх відривних шарів з тонкого еластичного гідрофільного нетканого матеріалу. (19) (21) u200904179 (22) 28.04.2009 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) ЕННАН АЛІМ АБДУЛ-АМІДОВИЧ, АБРАМОВА НАТАЛІЯ МИКОЛАЇВНА, ДУБРОВІН ГЕОРГІЙ ВЯЧЕСЛАВОВИЧ (73) ЕННАН АЛІМ АБДУЛ-АМІДОВИЧ 3 виготовлення м'яко-пружного гідрофільного матеріалу. В основу корисної моделі, що заявляється, поставлено задачу пролонгації часу використання респіратора в умовах великої концентрації токсичних аерозолів у повітрі робочої зони при виконанні важкої роботи, що супроводжується є підвищенням потіння обличчя у виконавця. Поставлена задача вирішена у легкому респіраторі пролонгованої дії, що містить фільтруючу півмаску з обтюратором, притискну пластинку, клапан видиху, розпірку та головний гарнітур, тим, що обтюратор виконаний багатошаровим - має внутрішній формоутворюючий шар з м'якопружного гідрофільного матеріалу та 1-4 зовнішніх відривних шарів з тонкого еластичного гідрофільного нетканого матеріалу. Новим в корисній моделі, що заявляється, є багатошаровий обтюратор, внутрішній шар якого виконаний з м'яко пружного гідрофільного матеріалу - формоутворюючий, наприклад, з бавовняного трикотажу, а 1-4 зовнішніх шарів - з еластичного гідрофільного тонкого матеріалу виконують, окрім того, гігієнічне призначення і відриваються послідовно при забрудненні обтюратора. Легкий респіратор пролонгованої дії, що заявляється (див. Фіг.3), складається з фільтруючої півмаски 1, зовнішній шар якої виконаний з м'якопружного пористого матеріалу (наприклад, пінополіуретану), внутрішній - з фільтруючого і/або фільтруюче-поглинаючого матеріалу; розпірки 2; голо 43423 4 вного гарнітуру 6; притискної пластинки 3; клапану видиху 7 та багатошарового обтюратора 4, внутрішній формоутворюючий шар 5 якого виконаний з м'яко-пружного гідрофільного матеріалу (наприклад, бавовняного трикотажу), а 1-4 зовнішніх відривних шарів - з еластичного гідрофільного тонкого матеріалу, які окрім того, виконують гігієнічне призначення. Респіратор, що заявляється, використовується наступним чином: нижня частина півмаски 1 надягається на підборіддя та притискується до обличчя по всій смузі обтюрації. Надійне фіксація респіратора в області перенісся забезпечується за допомогою притискної пластинки 3, на обличчі - головним гарнітуром 6, розміри якого регулюються за допомогою пряжок. При експлуатації легкого респіратора пролонгованої дії (протипилового або газопилезахисного) в умовах швидкого забруднення обтюратора його черговий забруднений шар відривається від півмаски, а коли залишається лише формоутворюючий шар, він використовується як респіратор зі звичайним обтюратором. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що досягається, полягає в наступному: використання багатошарового обтюратора дозволяє покращити експлуатаційні властивості респіратора і пролонгувати термін його використання відповідно до часу захисної дії фільтруючого і/або фільтруюче-поглинаючого шарів. 5 Комп’ютерна верстка М. Ломалова 43423 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
