Пристрій для фільтрації

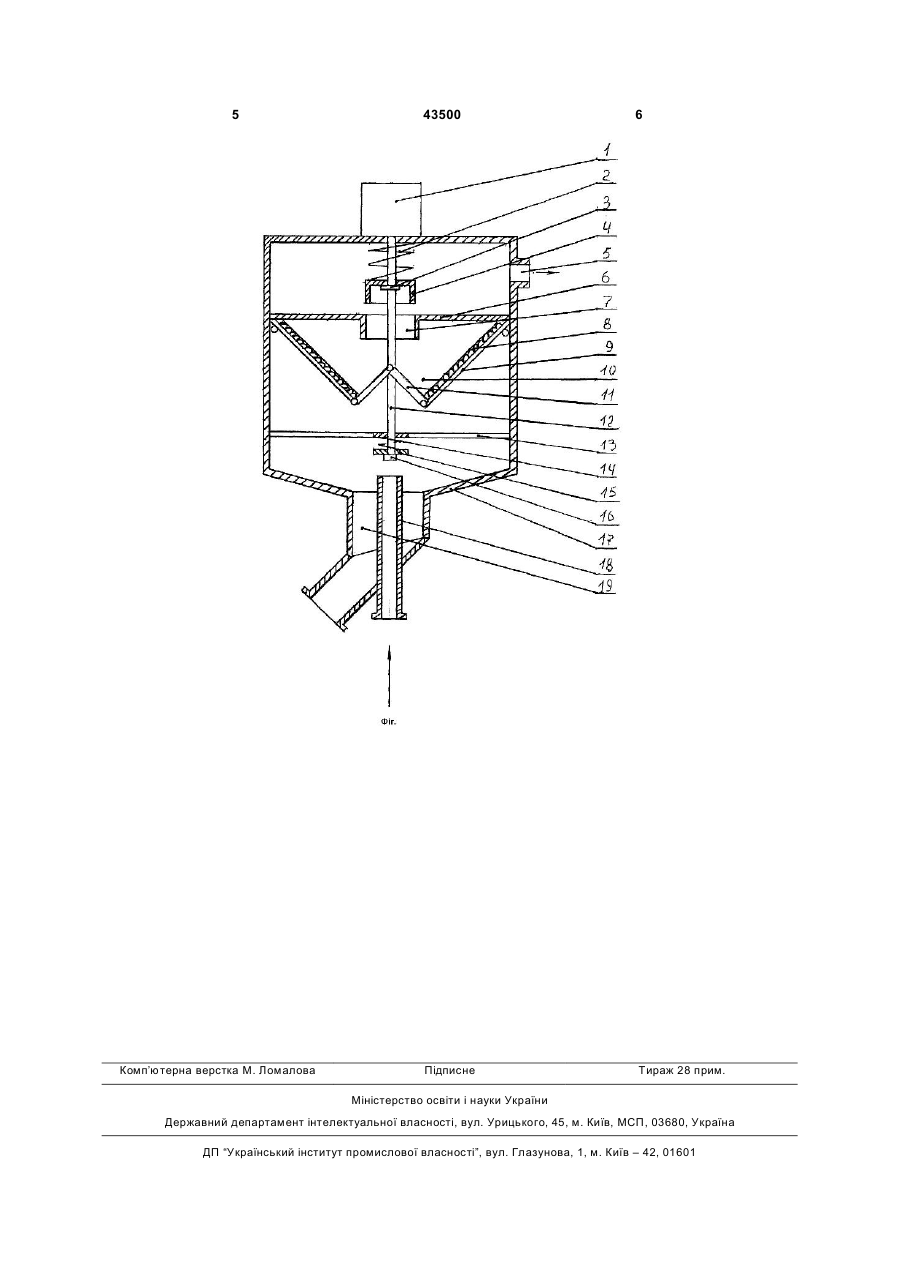

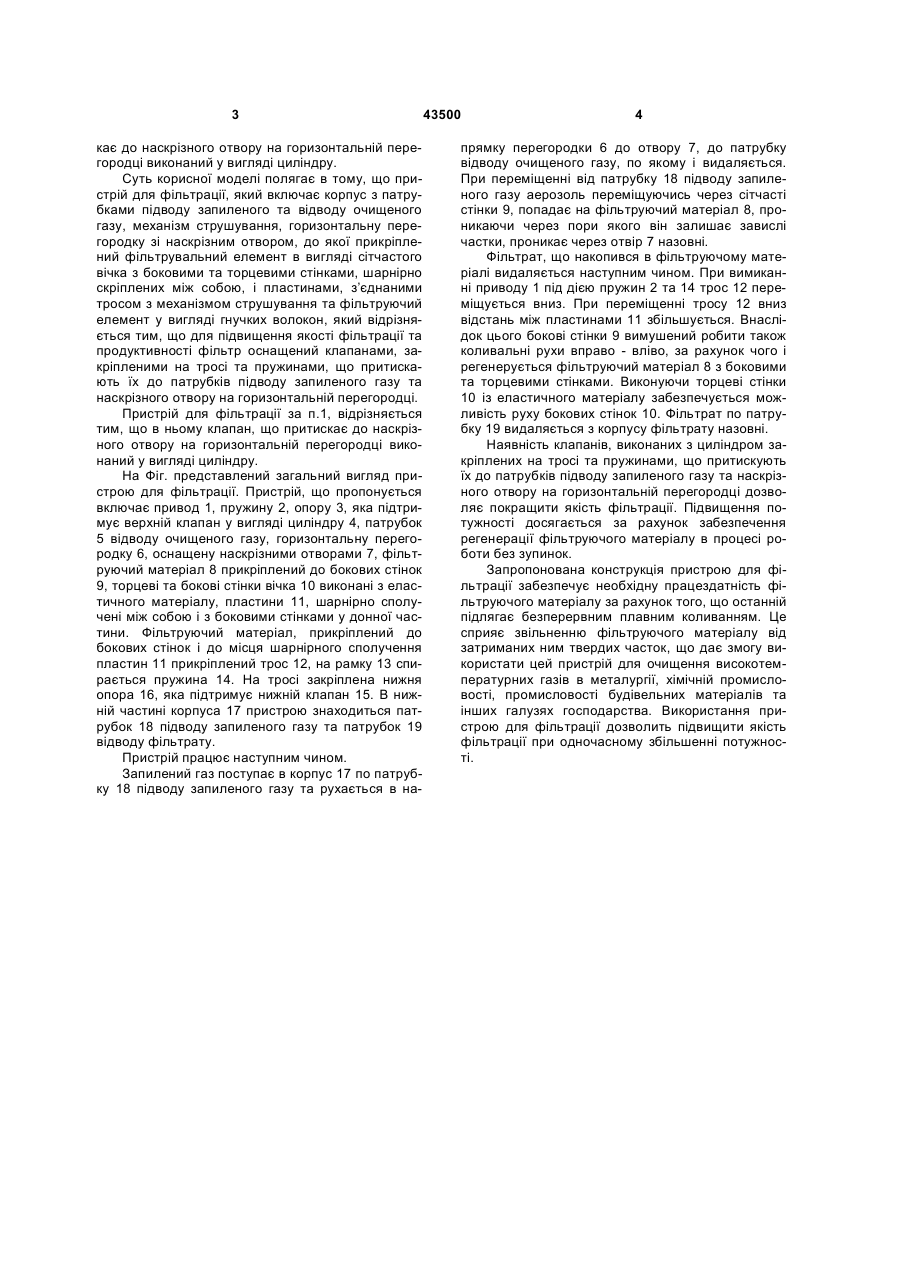

1. Пристрій для фільтрації, який включає корпус з патрубками підводу запиленого та відводу очищеного газу, механізм струшування, горизонтальну перегородку із наскрізним отвором, до якої 3 кає до наскрізного отвору на горизонтальній перегородці виконаний у вигляді циліндру. Суть корисної моделі полягає в тому, що пристрій для фільтрації, який включає корпус з патрубками підводу запиленого та відводу очищеного газу, механізм струшування, горизонтальну перегородку зі наскрізним отвором, до якої прикріплений фільтрувальний елемент в вигляді сітчастого вічка з боковими та торцевими стінками, шарнірно скріплених між собою, і пластинами, з’єднаними тросом з механізмом струшування та фільтруючий елемент у вигляді гнучких волокон, який відрізняється тим, що для підвищення якості фільтрації та продуктивності фільтр оснащений клапанами, закріпленими на тросі та пружинами, що притискають їх до патрубків підводу запиленого газу та наскрізного отвору на горизонтальній перегородці. Пристрій для фільтрації за п.1, відрізняється тим, що в ньому клапан, що притискає до наскрізного отвору на горизонтальній перегородці виконаний у вигляді циліндру. На Фіг. представлений загальний вигляд пристрою для фільтрації. Пристрій, що пропонується включає привод 1, пружину 2, опору 3, яка підтримує верхній клапан у вигляді циліндру 4, патрубок 5 відводу очищеного газу, горизонтальну перегородку 6, оснащену наскрізними отворами 7, фільтруючий матеріал 8 прикріплений до бокових стінок 9, торцеві та бокові стінки вічка 10 виконані з еластичного матеріалу, пластини 11, шарнірно сполучені між собою і з боковими стінками у донної частини. Фільтруючий матеріал, прикріплений до бокових стінок і до місця шарнірного сполучення пластин 11 прикріплений трос 12, на рамку 13 спирається пружина 14. На тросі закріплена нижня опора 16, яка підтримує нижній клапан 15. В нижній частині корпуса 17 пристрою знаходиться патрубок 18 підводу запиленого газу та патрубок 19 відводу фільтрату. Пристрій працює наступним чином. Запилений газ поступає в корпус 17 по патрубку 18 підводу запиленого газу та рухається в на 43500 4 прямку перегородки 6 до отвору 7, до патрубку відводу очищеного газу, по якому і видаляється. При переміщенні від патрубку 18 підводу запиленого газу аерозоль переміщуючись через сітчасті стінки 9, попадає на фільтруючий матеріал 8, проникаючи через пори якого він залишає завислі частки, проникає через отвір 7 назовні. Фільтрат, що накопився в фільтруючому матеріалі видаляється наступним чином. При вимиканні приводу 1 під дією пружин 2 та 14 трос 12 переміщується вниз. При переміщенні тросу 12 вниз відстань між пластинами 11 збільшується. Внаслідок цього бокові стінки 9 вимушений робити також коливальні рухи вправо - вліво, за рахунок чого і регенерується фільтруючий матеріал 8 з боковими та торцевими стінками. Виконуючи торцеві стінки 10 із еластичного матеріалу забезпечується можливість руху бокових стінок 10. Фільтрат по патрубку 19 видаляється з корпусу фільтрату назовні. Наявність клапанів, виконаних з циліндром закріплених на тросі та пружинами, що притискують їх до патрубків підводу запиленого газу та наскрізного отвору на горизонтальній перегородці дозволяє покращити якість фільтрації. Підвищення потужності досягається за рахунок забезпечення регенерації фільтруючого матеріалу в процесі роботи без зупинок. Запропонована конструкція пристрою для фільтрації забезпечує необхідну працездатність фільтруючого матеріалу за рахунок того, що останній підлягає безперервним плавним коливанням. Це сприяє звільненню фільтруючого матеріалу від затриманих ним твердих часток, що дає змогу використати цей пристрій для очищення високотемпературних газів в металургії, хімічній промисловості, промисловості будівельних матеріалів та інших галузях господарства. Використання пристрою для фільтрації дозволить підвищити якість фільтрації при одночасному збільшенні потужності. 5 Комп’ютерна верстка М. Ломалова 43500 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
