Пристрій для фільтрації молока

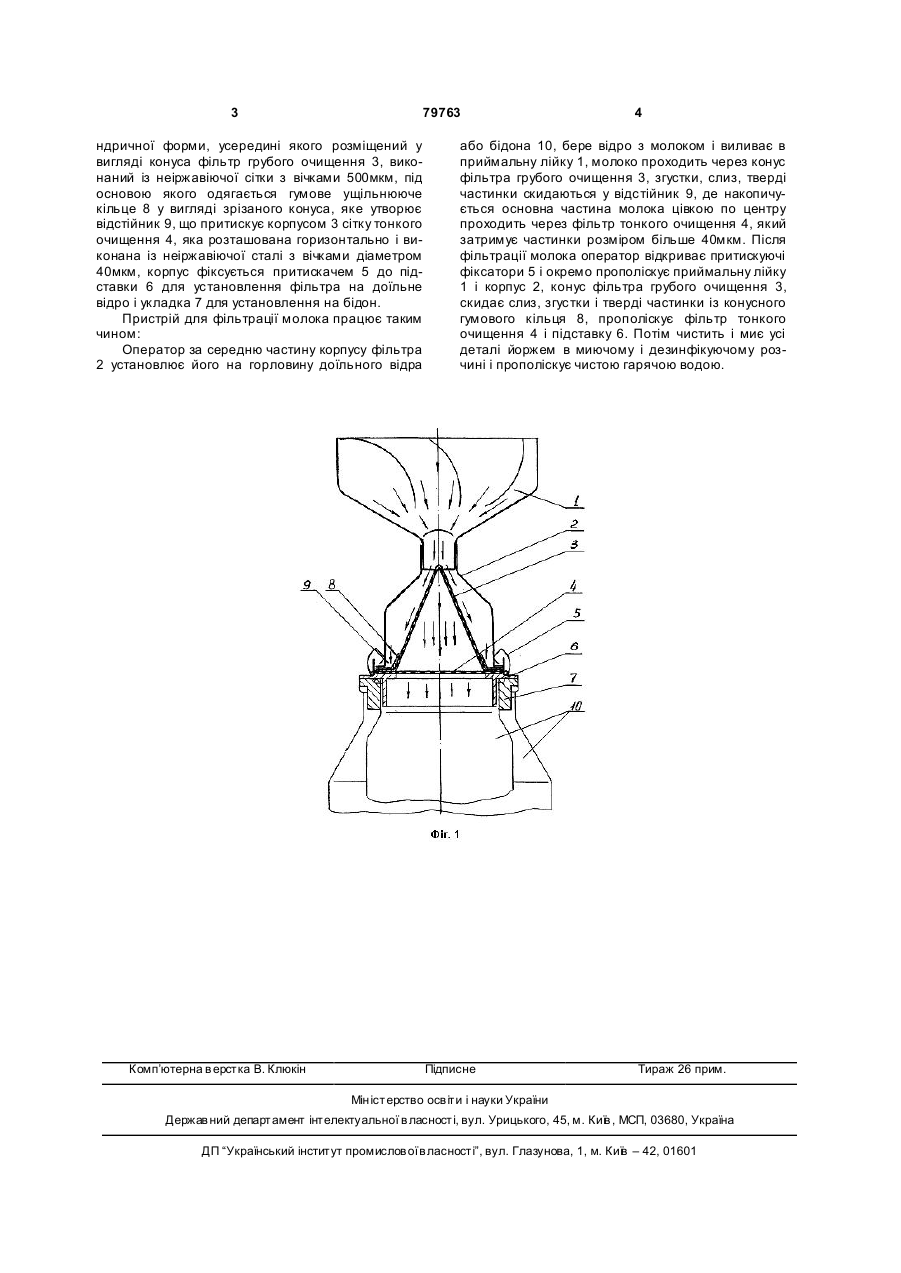

Пристрій для фільтрації молока, що містить корпус і підставку, який відрізняється тим, що корпус фільтруючого пристрою виготовлений із харчової нержавіючої сталі і додатково оснащений приймальною лійкою, з’єднаною з корпусом і підставкою, усередині корпусу розміщено вершиною догори конусоподібний фільтруючий елемент, виконаний із нержавіючої сітки для грубого очищення, під яким в горизонтальному положенні розміщено фільтр тонкого очищення із нержавіючої сітки, при цьому між конусоподібним фільтруючим елементом і корпусом розміщене гумове ущільнююче конусне кільце, яке утворює відстійник, а корпус притиснутий фіксатором до підставки. (19) (21) 20040604182 (22) 01.06.2004 (24) 25.07.2007 (46) 25.07.2007, Бюл. №11, 2007р. (72) Савран Валерій Пантелейович, Овдієнко Дмитро Васильович, Хватова Надія Феодосіївна, Ткачик Едуард Петрович (73) Інститут тваринництва Української Академії Аграрних Наук (56) RU 2017411, 15.08.1994 RU 94031445, 20.10.1996 SU 1510787, 30.09.1989 SU 1050613, 30.10.1983 SU 1296059, 15.03.1987 3 79763 ндричної форми, усередині якого розміщений у вигляді конуса фільтр грубого очищення 3, виконаний із неіржавіючої сітки з вічками 500мкм, під основою якого одягається гумове ущільнююче кільце 8 у вигляді зрізаного конуса, яке утворює відстійник 9, що притискує корпусом 3 сітку тонкого очищення 4, яка розташована горизонтально і виконана із неіржавіючої сталі з вічками діаметром 40мкм, корпус фіксується притискачем 5 до підставки 6 для установлення фільтра на доїльне відро і укладка 7 для установлення на бідон. Пристрій для фільтрації молока працює таким чином: Оператор за середню частину корпусу фільтра 2 установлює його на горловину доїльного відра Комп’ютерна в ерстка В. Клюкін 4 або бідона 10, бере відро з молоком і виливає в приймальну лійку 1, молоко проходить через конус фільтра грубого очищення 3, згустки, слиз, тверді частинки скидаються у відстійник 9, де накопичується основна частина молока цівкою по центру проходить через фільтр тонкого очищення 4, який затримує частинки розміром більше 40мкм. Після фільтрації молока оператор відкриває притискуючі фіксатори 5 і окремо прополіскує приймальну лійку 1 і корпус 2, конус фільтра грубого очищення 3, скидає слиз, згустки і тверді частинки із конусного гумового кільця 8, прополіскує фільтр тонкого очищення 4 і підставку 6. Потім чистить і миє усі деталі йоржем в миючому і дезинфікуючому розчині і прополіскує чистою гарячою водою. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
