Пристрій відведення вихлопних газів
Номер патенту: 43499
Опубліковано: 25.08.2009
Автори: Черниш Микола Михайлович, Заворотний Леонід Євгенійович, Прасолов Євген Якович, Слинько Олег Павлович, Скрипниченко Сергій Антонович
Формула / Реферат
1. Пристрій відведення вихлопних газів, що містить корпус, універсальне з'єднання з ущільнювачем, який відрізняється тим, що додатково містить електродвигун (гідродвигун) з набором шестерень регулювання швидкості обертання крильчатки, крильчатку з лопатями визначеної форми в корпусі глушника, терморегулюючу камеру з повітряним екраном, трубопровід з вхідною та вихідною частинами проходження вихлопних газів, зі зміною кута проходу на 90°.
2. Пристрій за п. 1, який відрізняється тим, що лопаті крильчатки можуть мати вихрову, гвинтову та лопатеву форму.
Текст

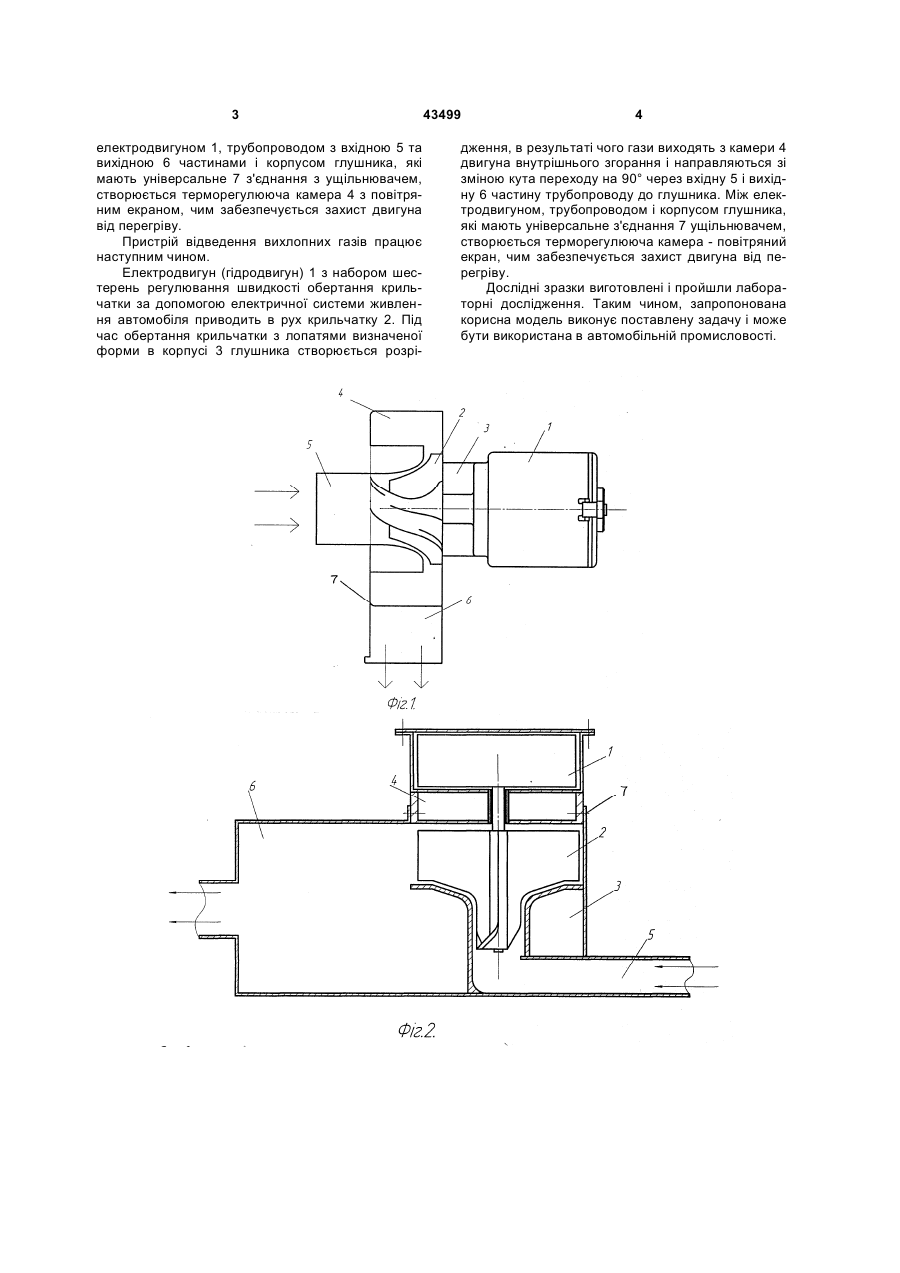

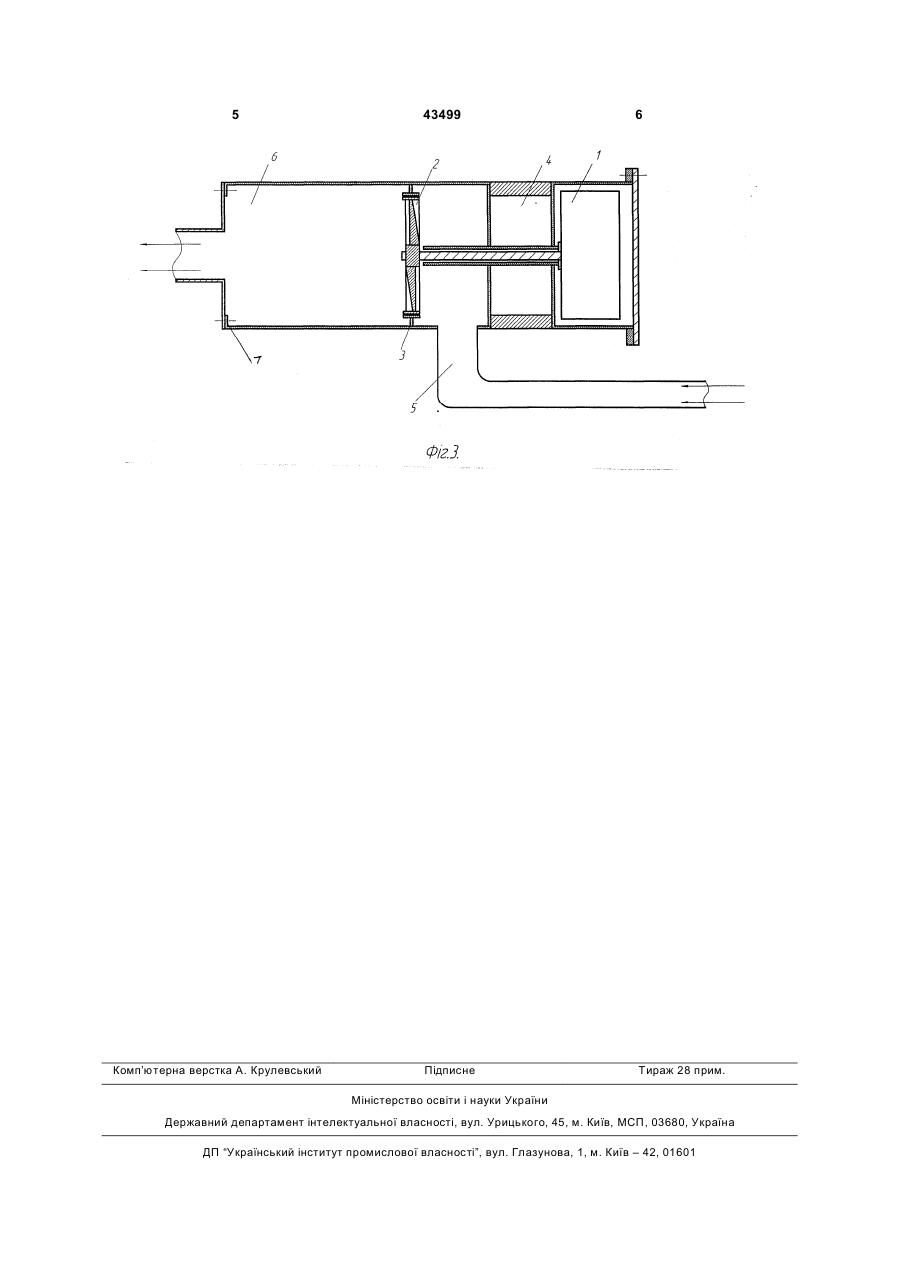

1. Пристрій відведення вихлопних газів, що містить корпус, універсальне з'єднання з ущільню 3 електродвигуном 1, трубопроводом з вхідною 5 та вихідною 6 частинами і корпусом глушника, які мають універсальне 7 з'єднання з ущільнювачем, створюється терморегулююча камера 4 з повітряним екраном, чим забезпечується захист двигуна від перегріву. Пристрій відведення вихлопних газів працює наступним чином. Електродвигун (гідродвигун) 1 з набором шестерень регулювання швидкості обертання крильчатки за допомогою електричної системи живлення автомобіля приводить в рух крильчатку 2. Під час обертання крильчатки з лопатями визначеної форми в корпусі 3 глушника створюється розрі 43499 4 дження, в результаті чого гази виходять з камери 4 двигуна внутрішнього згорання і направляються зі зміною кута переходу на 90° через вхідну 5 і вихідну 6 частину трубопроводу до глушника. Між електродвигуном, трубопроводом і корпусом глушника, які мають універсальне з'єднання 7 ущільнювачем, створюється терморегулююча камера - повітряний екран, чим забезпечується захист двигуна від перегріву. Дослідні зразки виготовлені і пройшли лабораторні дослідження. Таким чином, запропонована корисна модель виконує поставлену задачу і може бути використана в автомобільній промисловості. 5 Комп’ютерна верстка А. Крулевський 43499 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for discharge of exhaust gases
Автори англійськоюSkrypnychanko Serhii Antonovych, Chernysh Mykola Mykhailovych, Zavorotnyi Leonid Yevheniiovych, Prasolov Yevhen Yakovych, Slynko Oleh Pavlovych
Назва патенту російськоюУстройство для отвода выхлопных газов
Автори російськоюСкрипниченко Сергей Антонович, Черныш Николай Михайлович, Заворотный Леонид Евгеньевич, Прасолов Евгений Яковлевич, Слинько Олег Павлович
МПК / Мітки
МПК: F01N 7/00
Мітки: вихлопних, газів, відведення, пристрій
