Ежекційний повітророзподільник

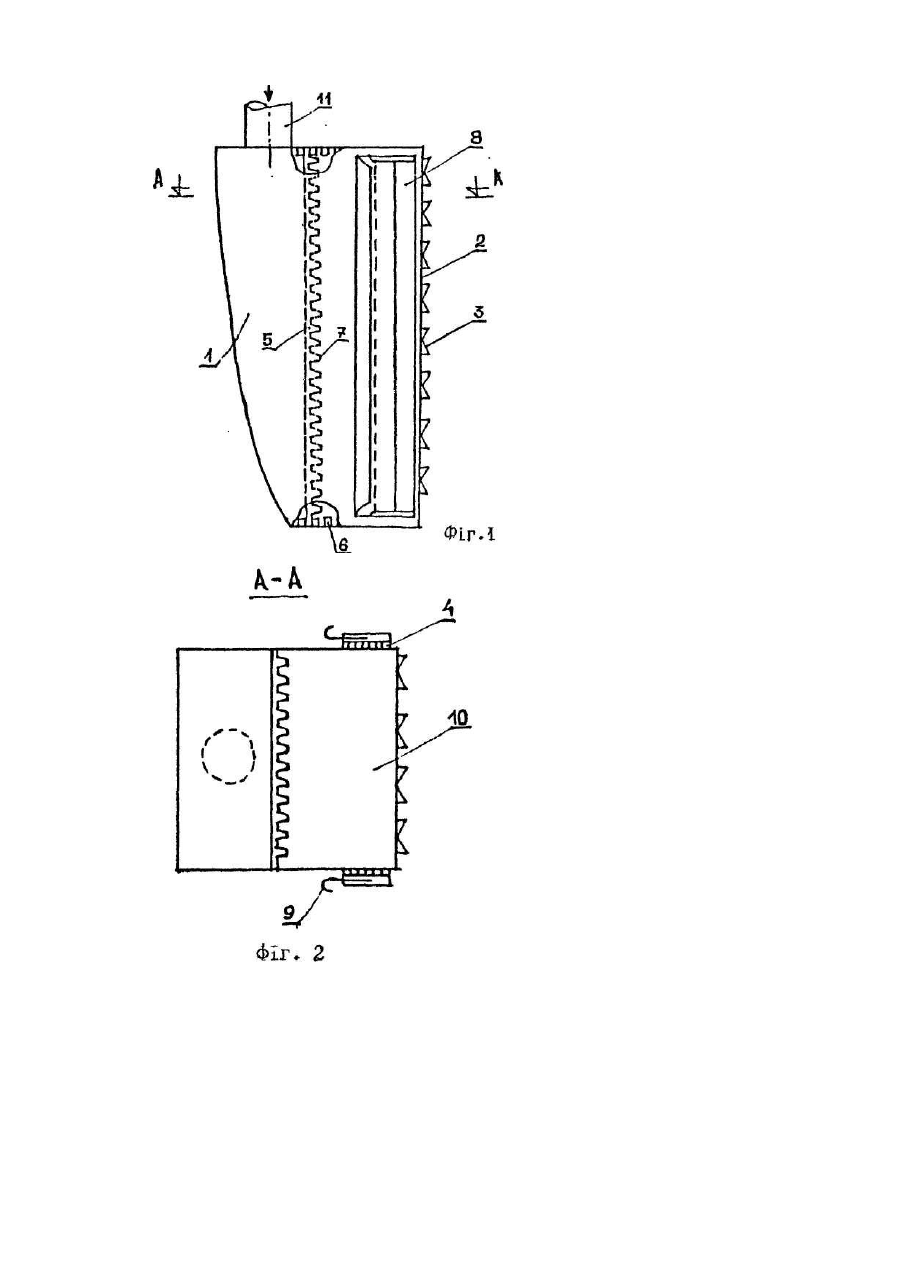

Винахід належить до кондиціонування повітря І вентиляції і може бути використаний для подачі припливного повітря в робочу зону приміщення. Відомий ежекційний повітророзподілювач, до складу якого входить короб з повітророзподільною панеллю, в випускних отворах якої встановлені завихрювані потоку повітря, розміщена всередині короба соплова панель, сопла якої орієнтовані до випускних отворів повітророзподільної панелі, при цьому в коробі виконані бокові повітрозабірні регульовані вікна, в яких встановлені тканинні фільтри, а соплова панель розміщена в коробі з утворенням в ньому змішувальної камери [Авт. св. СРСР №1827503, кл. F 24 F 13/06, 1991]. Проте відомий ежекційний повітророзподілювач не дозволяє отримати рівномірний розподіл повітряного потоку через соплову панель при існуючій конструкції коробу, а це приводить до різної степені ежекції по висоті І, як наслідок, нерівномірності швидкості витоку повітря з повітророзподілювача в зону обслуговування. В основу винаходу поставлене завдання створення такого ежекційного повітророзподілювача, в якому за рахунок рівномірного розподілу припливного повітря через соплову панель відбувалось би вирівнювання степені ежекції і швидкості витоку повітря в робочу зону по висоті повітророзподілювача, що дозволяє підтримувати температуру повітря в робочій зоні постійною. Поставлене завдання вирішується тим, що в ежекційному повітророзподілювачі, що містить короб з повітророзподільною панеллю, в випускних отворах якої встановлені завихрювачі потоку повітря, розміщену всередині короба соплову панель, сопла якої орієнтовані до випускних отворів повітророзподільної панелі, при цьому в коробі виконані бокові повітрозабірні регульовані вікна, в яких встановлені тканинні фільтри, а соплова панель розміщена в коробі з утворенням в ньому змішувальної камери, згідно з винаходом, задня стінка коробу виконана у вигляді повітропроводу рівномірного нагнітання, а соплова панель встановлена з можливістю зворотньо-поступального переміщення в межах змішувальної камери. Виконання задньої стінки коробу у вигляді повітропроводу рівномірного нагнітання забезпечує вирівнювання швидкості витоку повітря з соплової панелі. Переміщення соплової панелі по горизонталі дає можливість регулювати співвідношення ежектованого І ежектуючого повітря, що стабілізує ежекційну здатність. Все це приведе до рівномірного розподілу повітря в робочу зону по висоті повітророзподілювача і дозволить підтримувати температуру повітря в робочій зоні постійною. На фіг. 1 зображений ежекційний повітророзподілювач, загальний вид; на фіг. 2 - розріз А-А на фіг. 1. Ежекційний повітророзподілювач складається з коробу 1 з повітророзподільною панеллю 2, в випускних отворах якої встановлені завихрювачі 3 потоку повітря, тканинних фільтрів 4, соплової панелі 5, прикріпленої фіксаторами 6 до нижньої та верхньої стінок коробу 1 з можливістю зворотньо-поступального переміщення, сопел 7, орієнтованих до випускних отворів повітророзподільної панелі 2. Задня стінка короба 1 виконана у вигляді повітропроводу рівномірного нагнітання, а бокові стінки мають повітрозабірні регульовані вікна 8 з шиберами 9, причому фільтри 4 встановлені у вікнах 8. Соплова панель 5 розміщена в коробі 1 з утворенням в ньому змішувальної камери 10, в межах якої вона може переміщуватись. До коробу 1 прикріплений припливний патрубок 11. Повітророзподілювач працює слідуючим чином. В короб 1 через припливний патрубок 11 поступає повітря, яке, проходячи через соплову панель 5 з вихідними соплами 7, ежектує повітря з приміщення через бокові регульовані щілини 8. Суміш зовнішнього припливного і циркуляційного повітря через повітророзподільну панель 2 і завихрювачі З поступає в приміщення. Кількість ежектуючого І ежектованого повітря регулюється шляхом переміщення соплової панелі 5 і заслінки 9. Таким чином, запропонований повітророзподілювач дозволить забезпечити рівномірність розподілу швидкостей повітря на виході і стабілізувати ежектуючу здатність по висоті.
