Теплозвукоізоляційний стіновий елемент

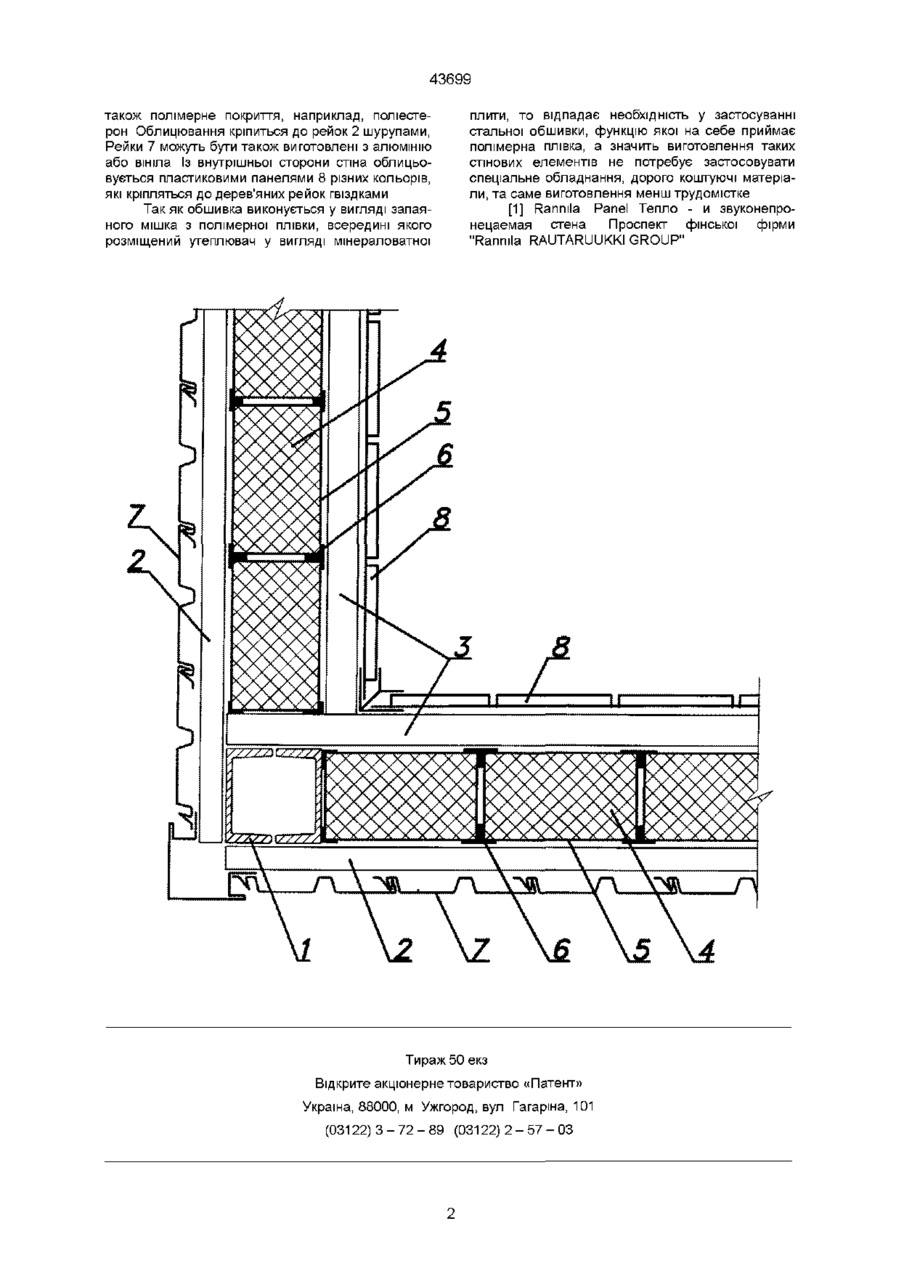

Теплозвукоізоляційний стіновий елемент, що містить обшивку та мінераловатний утеплювач, який відрізняється тим, що обшивка виконана у вигляді запаяного мішка з полімерної плівки, всередині якого розміщений утеплювач у вигляді мінераловатної плити Винахід відноситься до області будівництва, зокрема, до теплозвукоізоляційним стіновим елементам, що використовуються у спорудженні легких споруд, наприклад, операторських автозаправочних станцій У стінових елементах таких споруд найшла широке використання базальтова теплоізоляція, що виготовляється у вигляді мінеральної вати, коефіцієнт теплопровідності якої становить не більше 0,037 вт/(м К), що при товщині у 50 мм відповідає теплопровідності 126,5 см кладки із силікатної цегли, а при товщині у 100 мм знижує рівень звуку у 750 раз Найбільш близькою по технічній суті та результату, що досягається, до запропонованого є теплозвукоізоляційний стіновий елемент, вміщуючий обшивку із стальних листів з полімерним покриттям поміж якими вкладений утеплювач із мінеральної вати волокна якої розташовані перпендикулярно поверхні листів і приклеєні до них поліуретановим клеєм [1] Таким чином, виконавши обшивку у вигляді запаяного мішка з полімерної плівки, всередині якої розміщений утеплювач у вигляді мінераловатної плити, відпадає необхідність у застосуванні стальної обшивки, функцію якої на себе бере полімерна плівка При виготовленні таких стінових елементів не потребується застосування спеціального обладнання, дорого коштуючих матеріалів та саме виготовлення менш трудомістке В подальшому винахід роз'яснюється приміром конкретного його виконання і кресленням, на якому зображений поперечний переріз куткового фрагмента стіни, наприклад, операторської автозаправочної станції з використанням запропонованого теплозвукоізоляційного стінового елементу Стінова конструкція вміщує стальний зварний каркас 1, встановлений на фундаменті (не зображений), обшитий, наприклад, зовні холодно тягнутими стальнім або алюмінієвими рейками 2 із профілем "омега", а з внутрішньої сторони дерев'яними рейками 3 Поміж ЗОВНІШНІМИ 2 та внутрішніми 3 рейками розміщені теплозвукоізоляційні СТІНОВІ елементи, що складаються з утеплювачів, виготовлених із базальтової теплоізоляції у вигляді мінераловатних плит 4, що запаяні у мішки 5 із полімерної плівки та зложені рядами Це необхідно для герметизації плит 4 от зовнішнього середовища, так як вони, при попаданні вологи на них, зменшуються у об'ємі та просідають Виготовлення таких стінових елементів потребує спеціального обладнання та дорого коштуючих матеріалів, наприклад, поліуретанового клею, що тягне за собою подорожчання всієї споруди В основу винаходу покладена задача створення теплозвукоізоляційного елементу, виготовлення якого не потребує спеціального обладнання та матеріалів, було б менш трудомістке Поставлене завдання вирішується тим, що у відомому теплозвукоізоляційному елементі, вміщуючому обшивку та мінераловатний утеплювач поміж ними, згідно з винаходом обшивка виконана у вигляді запаяного мішка з полімерної плівки, всередині якого розміщений утеплювач у вигляді мінераловатної плити вш Стики поміж елементами, для забезпечення герметичності стіни, заповнюють монтажною піною 6 з аерозольного балона Стіна зовні покривається облицюванням із зчеплених поміж собою стальних холоднотягнутих рейок 7, що мають різний поперечний профіль, а (О со 43699 також полімерне покриття, наприклад, поліестерон Облицювання кріпиться до рейок 2 шурупами, Рейки 7 можуть бути також виготовлені з алюмінію або вініла Із внутрішньої сторони стіна облицьовується пластиковими панелями 8 різних кольорів, які кріпляться до дерев'яних рейок гвіздками Так як обшивка виконується у вигляді запаяного мішка з полімерної плівки, всередині якого розміщений утеплювач у вигляді мінераловатної плити, то відпадає необхідність у застосуванні стальної обшивки, функцію якої на себе приймає полімерна плівка, а значить виготовлення таких стінових елементів не потребує застосовувати спеціальне обладнання, дорого коштуючі матеріали, та саме виготовлення менш трудомістке [1] Ranmla Panel Тепло - и звуконепронецаемая стена Проспект фінської фірми "Ranmla RAUTARUUKKI GROUP" Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43699
