Будівельний стіновий блок

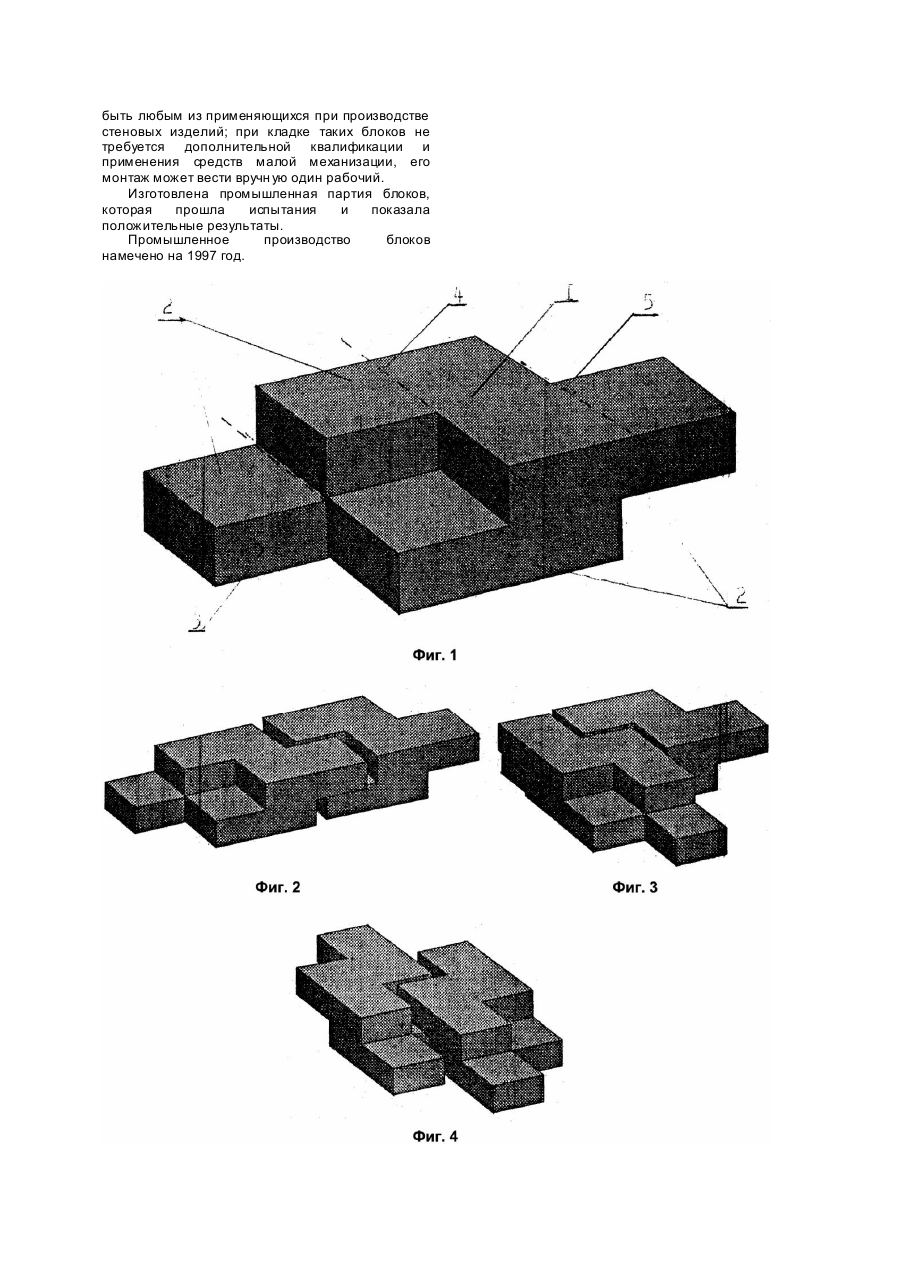

Предлагаемое изобретение относится к области строительства, а именно к конструкциям стеновых блоков, используемых для возведения зданий и сооружений. Известен стеновой блок зетовой формы, имеющий торцевые ступени и содержащий сквозную вн утреннюю полость, выполненный по крайней мере с одной промежуточной поперечной связью между боковыми стенками, длина торцевой ступени равна ширине блока [1]. Такое выполнение блоков обеспечивает их совместную работу при возведении стен, однако при строительстве здания требуется наличие други х блоков и конструктивных элементов для решения углов, стыков стен и перегородок и други х конструктивных узлов. Наиболее близким по технической сущности является строительный блок Т-образного сечения для возведения здания, включающий плиту и ребро в виде промежуточных параллелепипедов, жестко сопряженных вдоль продольной оси симметрии блока, со смещением ребра относительно плиты вдоль последней, при этом ребро имеет в поперечном сечении форму квадрата со стороной, равной модульному размеру [2]. Однако этот блок не достаточно универсален и требует при сочетании с другими конструктивными элементами изменения геометрической формы, что повышает трудоемкость монтажа и увеличивает н0менклатур у изделий. В основу изобретения поставлена задача усовершенствования строительного стенового блока, в котором его форма выполняет функциональную роль и состоит из спаренных, смещенных одна относительно другой, пар параллелепипедов, расположенных так, как они размещались бы в кладке с "перевязкой" вертикальных швов, этим обеспечивается форма блока, легко монтируемого в любую требуемую строительную конструкцию, за счет этого сокращается время монтажа здания, увеличивается производительность и удобство кладки, блок может сочетаться со стандартным кирпичом из-за его унифицированных размеров. Поставленная задача решается тем, что в строительном стеновом блоке, состоящем из прямоугольных параллелепипедов, установленных друг на друга и жестко сопряженных вдоль продольной оси симметрии блока, со смещением верхнего параллелепипеда относительно нижнего, согласно изобретению предусмотрены следующие конструктивные отличия: - стеновой блок выполнен спаренным, из смещенных одна относительно другой, пар параллелепипедов; каждый параллелепипед имеет в поперечном сечении прямоугольную форму с размерами унифицированного стенового элемента, например, кирпича. Проведенные патентные исследования показали, что ни в патентной, ни в научнотехнической литературе не имеется сведения о строительных стеновых блоках, выполненных так, как они охарактеризованы в формуле изобретения, что дает основание к его соответствию критерию патентоспособности "новизна". Сопоставительный анализ предлагаемого устройства с известными техническими решениями, в том числе и прототипом, показывает на существенные отличия предлагаемого строительного стенового блока, выполненного спаренным, из смещенных одна относительно другой, пар параллелепипедов, расположенных так, как они размещались бы в кладке с "перевязкой" вертикальных швов, эта форма блока легко монтируется в любую требуемую строительную конструкцию. Достигаемые преимущества показывают на то, что решаемая задача выполнена на изобретательском уровне, поскольку она не вытекает очевидным образом из известных в области строительства решений и поэтому соответствует критерию патентоспособности "изобретательский уровень". На фиг.1 показан общий вид стенового блока; на фиг.2 - стеновые блоки в кладке без сдвига относительно друг др уга; на фиг.3 - кладка углов сооружений из блоков; на фиг.4 - стеновые блоки, в кладке со сдвигом относительно их продольной оси. Строительный стеновой блок 1 состоит из нескольких, например четырех, прямоугольных параллелепипедов 2, имеющих форму и размеры стандартных строительных элементов, например кирпичей, расположенных друг относительно друга так, как они располагались бы в кладке с "перевязкой" вертикальных швов, жестко соединенных между собой. Ширина блока 1 равна удвоенной ширине стандартного кирпича с учетом толщины связующего, а его высота равна двум высотам кирпича плюс толщина связующего. Работа при сооружении объектов из строительных стеновых блоков 1 состоит в различном их расположении относительно друг друга; со сдвигом относительно продольной оси блока 1 на половину ширины блока 1 или на всю ширину его, со сдвигом относительно вертикальной оси блока 1, при расположении стенового блока 1 на "ложок" или "постель"; расположения стенового блока 1 вдоль осевой линии сооружаемой стены или перпендикулярно ей, можно получить кладку в 1 кирпич; 2 кирпича; 2,5 кирпича, при необходимости возведения стены в 1,5 кирпича, или сооружения отвода с большей или меньшей шириной кладки блок 1 можно использовать совместно со стандартным кирпичом, при этом сохраняется "перевязка" швов кладки, что обеспечивает прочность сооружения; ударом молотка можно отсечь часть блока по линии 3 или 4, или по линиям 3 и 5 и получить блок необходимой формы, которые можно располагать между собой в различных сочетаниях и скреплять связующим, что дает возможность использовать его для решения углов, стыков стен, перегородок и други х конструктивных узлов без применения други х блоков и конструктивных элементов. При необходимости блок 1 можно изготовить с небольшими углублениями по ширине, равные ширине связующего шва, которые являлись бы как бы продолжением швов. Эти углубления можно использовать для имитации "расшивки", для крепления элементов облицовки, обогревательных элементов, для прокладки электропроводки и т.п. Стеновой блок 1 можно легко монтировать в любую требуемую строительную конструкцию, состав материала для изготовления блока может быть любым из применяющихся при производстве стеновых изделий; при кладке таких блоков не требуется дополнительной квалификации и применения средств малой механизации, его монтаж может вести вручн ую один рабочий. Изготовлена промышленная партия блоков, которая прошла испытания и показала положительные результаты. Промышленное производство блоков намечено на 1997 год.
