Цифровий вимірювач ємності
Номер патенту: 43806
Опубліковано: 25.08.2009
Автори: Вострухін Олександр Віталійович, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович, Мінаєв Ігор Георгійович
Формула / Реферат

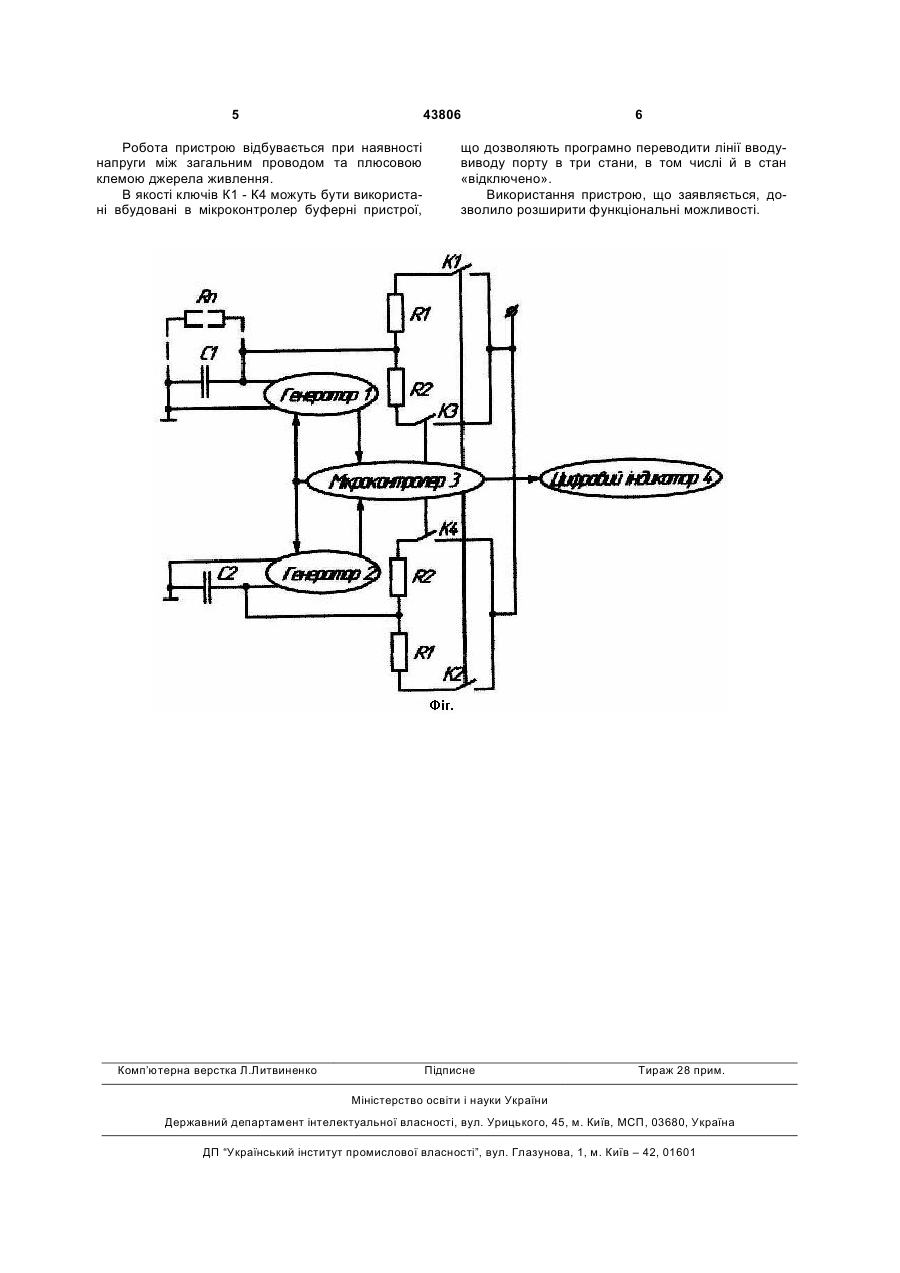

Цифровий вимірювач ємності, що містить мікроконтролер, цифровий індикатор, перший та другий генератори, часозадавальні ланцюги яких містять відповідно конденсаторний датчик і перший часозадавальний резистор, конденсатор зразкової ємності та другий часозадавальний резистор, причому перший та другий часозадавальні резистори, опори яких дорівнюють R1, першими виводами підключені до перших обкладок відповідно конденсаторного датчика та датчика зразкової ємності, другі обкладки яких підключені до лічильних входів відповідно першого та другого лічильників мікроконтролера, вивід мікроконтролера підключений до входів дозволу генерування обох генераторів, цифровий індикатор підключений до мікроконтролера, який відрізняється тим, що в нього введено третій та четвертий часозадавальні резистори і чотири ключі, причому третій та четвертий часозадавальні резистори, опори яких дорівнюють R2, першими виводами підключені до перших обкладок відповідно конденсаторного датчика та конденсатора зразкової ємності, другими виводами чотири часозадавальні резистори підключені до перших виводів відповідних ключів, другі виводи яких підключені до плюсової клеми джерела живлення, виводи керування ключами підключені до мікроконтролера, причому при реалізації пристрою обов'язковим являється виконання відношення R1<<R2, враховуючи, що R1<<Rn=R2, де Rn - активний опір конденсаторного датчика.
Текст

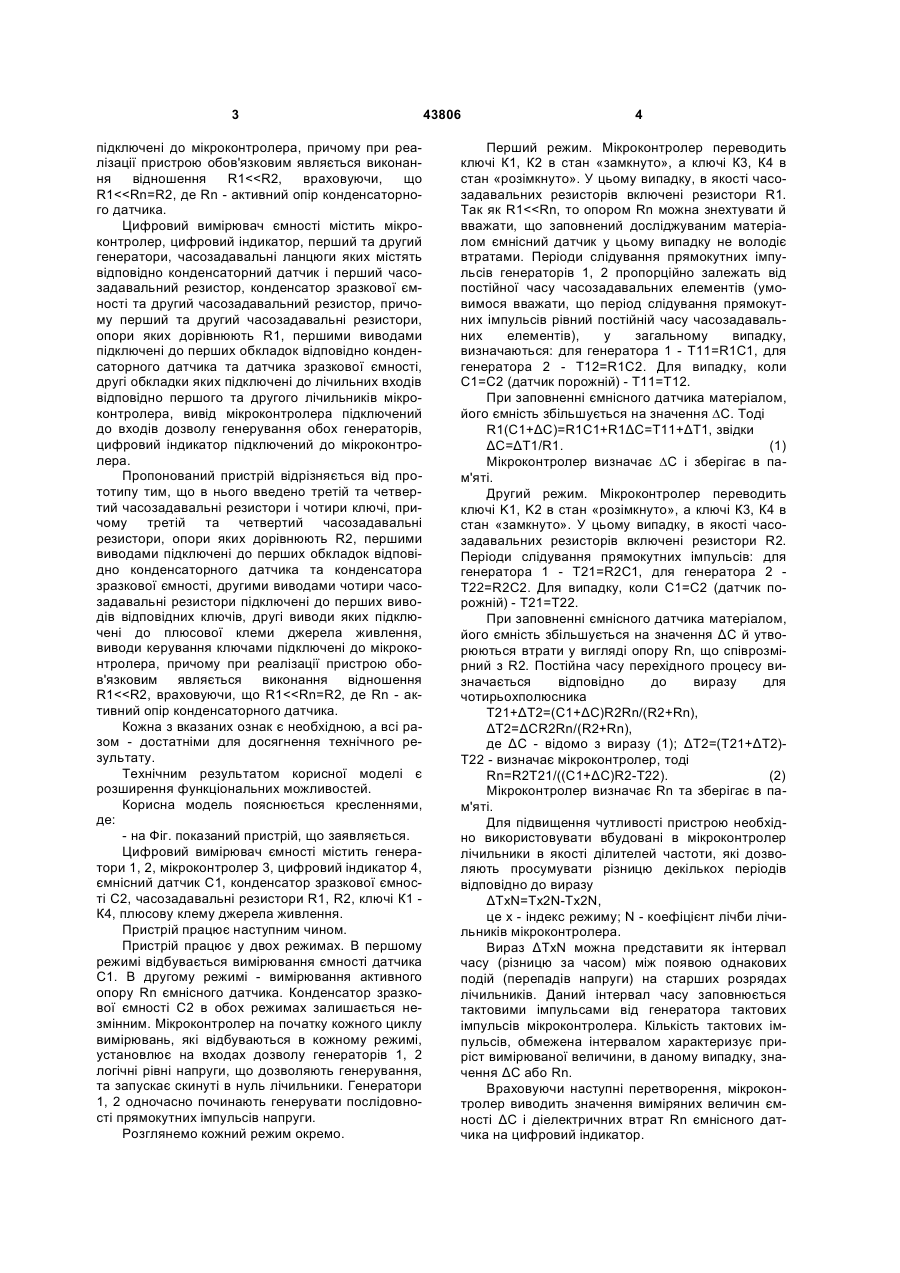

Цифровий вимірювач ємності, що містить мікроконтролер, цифровий індикатор, перший та другий генератори, часозадавальні ланцюги яких містять відповідно конденсаторний датчик і перший часозадавальний резистор, конденсатор зразкової ємності та другий часозадавальний резистор, причому перший та другий часозадавальні резистори, опори яких дорівнюють R1, першими виводами підключені до перших обкладок відповідно конденсаторного датчика та датчика зразкової ємності, другі обкладки яких підключені до лічильних входів 3 підключені до мікроконтролера, причому при реалізації пристрою обов'язковим являється виконання відношення R1
ДивитисяДодаткова інформація
Назва патенту англійськоюDigital capacity measuring device
Автори англійськоюMinaiev Ihor Heorhiiovych, Vostrukhin Oleksandr Vitaliiovych, Sharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych
Назва патенту російськоюЦифровой измеритель емкости
Автори російськоюМинаев Игорь Георгиевич, Вострухин Александр Витальевич, Шарапов Валерий Михайлович, Базило Константин Викторович
МПК / Мітки
МПК: G01R 27/26
Мітки: цифровий, ємності, вимірювач
