Склад апрету для бавовняних тканин, що не змивається

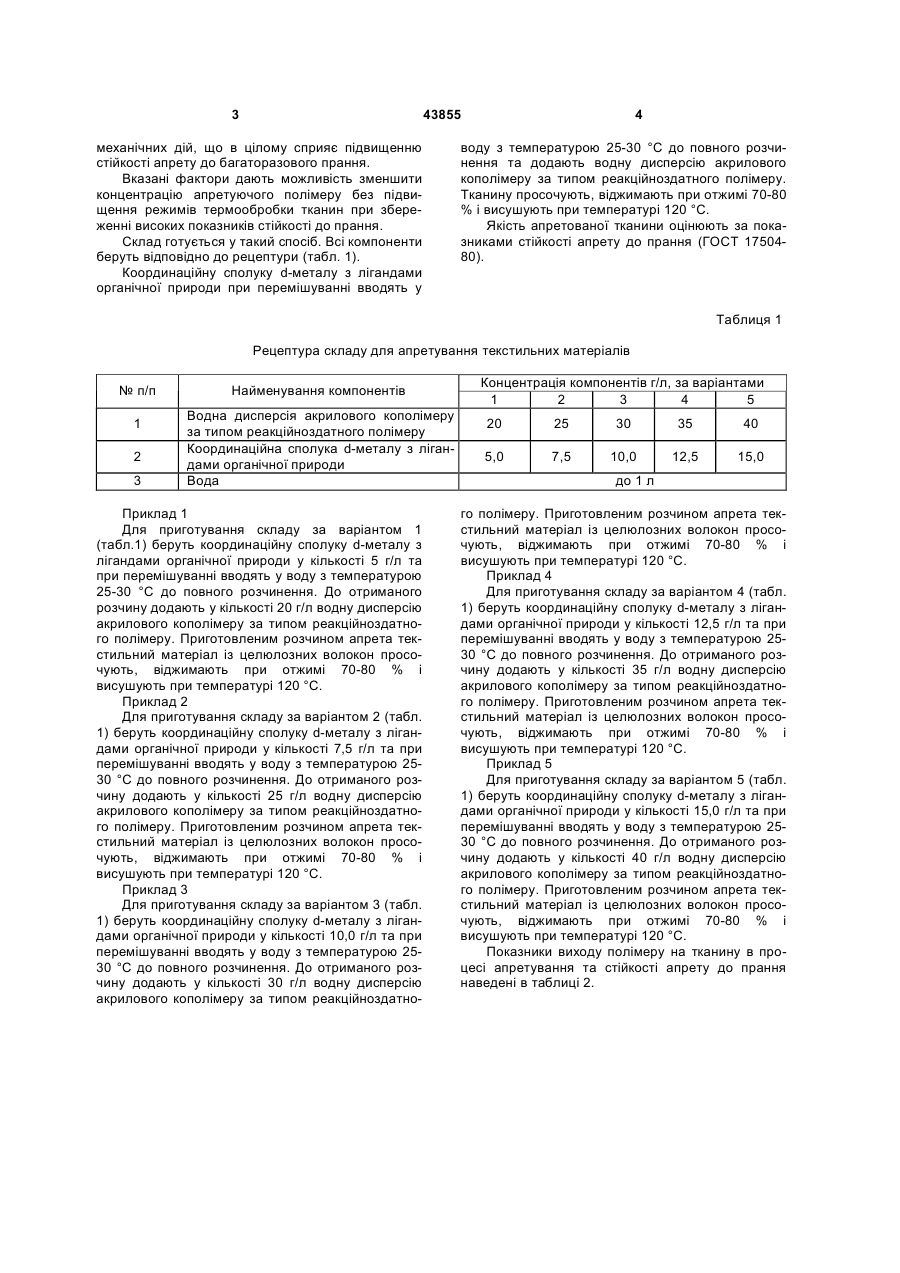

Склад апрету для бавовняних тканин, що не змивається, на основі водної дисперсії акрилового 3 43855 механічних дій, що в цілому сприяє підвищенню стійкості апрету до багаторазового прання. Вказані фактори дають можливість зменшити концентрацію апретуючого полімеру без підвищення режимів термообробки тканин при збереженні високих показників стійкості до прання. Склад готується у такий спосіб. Всі компоненти беруть відповідно до рецептури (табл. 1). Координаційну сполуку d-металу з лігандами органічної природи при перемішуванні вводять у 4 воду з температурою 25-30 °С до повного розчинення та додають водну дисперсію акрилового кополімеру за типом реакційноздатного полімеру. Тканину просочують, віджимають при отжимі 70-80 % і висушують при температурі 120 °С. Якість апретованої тканини оцінюють за показниками стійкості апрету до прання (ГОСТ 1750480). Таблиця 1 Рецептура складу для апретування текстильних матеріалів № п/п 1 2 3 Найменування компонентів Водна дисперсія акрилового кополімеру за типом реакційноздатного полімеру Координаційна сполука d-металу з лігандами органічної природи Вода Приклад 1 Для приготування складу за варіантом 1 (табл.1) беруть координаційну сполуку d-металу з лігандами органічної природи у кількості 5 г/л та при перемішуванні вводять у воду з температурою 25-30 °С до повного розчинення. До отриманого розчину додають у кількості 20 г/л водну дисперсію акрилового кополімеру за типом реакційноздатного полімеру. Приготовленим розчином апрета текстильний матеріал із целюлозних волокон просочують, віджимають при отжимі 70-80 % і висушують при температурі 120 °С. Приклад 2 Для приготування складу за варіантом 2 (табл. 1) беруть координаційну сполуку d-металу з лігандами органічної природи у кількості 7,5 г/л та при перемішуванні вводять у воду з температурою 2530 °С до повного розчинення. До отриманого розчину додають у кількості 25 г/л водну дисперсію акрилового кополімеру за типом реакційноздатного полімеру. Приготовленим розчином апрета текстильний матеріал із целюлозних волокон просочують, віджимають при отжимі 70-80 % і висушують при температурі 120 °С. Приклад 3 Для приготування складу за варіантом 3 (табл. 1) беруть координаційну сполуку d-металу з лігандами органічної природи у кількості 10,0 г/л та при перемішуванні вводять у воду з температурою 2530 °С до повного розчинення. До отриманого розчину додають у кількості 30 г/л водну дисперсію акрилового кополімеру за типом реакційноздатно Концентрація компонентів г/л, за варіантами 1 2 3 4 5 20 25 30 35 40 5,0 7,5 10,0 12,5 15,0 до 1 л го полімеру. Приготовленим розчином апрета текстильний матеріал із целюлозних волокон просочують, віджимають при отжимі 70-80 % і висушують при температурі 120 °С. Приклад 4 Для приготування складу за варіантом 4 (табл. 1) беруть координаційну сполуку d-металу з лігандами органічної природи у кількості 12,5 г/л та при перемішуванні вводять у воду з температурою 2530 °С до повного розчинення. До отриманого розчину додають у кількості 35 г/л водну дисперсію акрилового кополімеру за типом реакційноздатного полімеру. Приготовленим розчином апрета текстильний матеріал із целюлозних волокон просочують, віджимають при отжимі 70-80 % і висушують при температурі 120 °С. Приклад 5 Для приготування складу за варіантом 5 (табл. 1) беруть координаційну сполуку d-металу з лігандами органічної природи у кількості 15,0 г/л та при перемішуванні вводять у воду з температурою 2530 °С до повного розчинення. До отриманого розчину додають у кількості 40 г/л водну дисперсію акрилового кополімеру за типом реакційноздатного полімеру. Приготовленим розчином апрета текстильний матеріал із целюлозних волокон просочують, віджимають при отжимі 70-80 % і висушують при температурі 120 °С. Показники виходу полімеру на тканину в процесі апретування та стійкості апрету до прання наведені в таблиці 2. 5 43855 6 Таблиця 2 Вміст апретуючого полімеру на тканині до прання та після прання Варіант рецепта 1 2 3 4 5 Кількість апрету на тканині, % до прання після прання (5 разів) 1,2 0,6 2,1 1,0 2,5 1,4 3,0 2,2 4,1 3,2 Встановлено, що апретування бавовняних тканин за варіантами 2, 3 забезпечує вихід полімеру на тканину в межах 2,1-2,5 % та стійкість даного ефекту до прання 1,0-1,4 % відповідно вимогам ГОСТу 17504-80. Зменшення концентрації компонентів складу за варіантом 1 призводить до зниження стійкості апрету до прання, а їх збільшення за варіантами 4, 5 надає жорсткого грифу обробленій тканині. Комп’ютерна верстка І.Скворцова Таким чином, запропонований склад апрету, що не змивається забезпечує на бавовняних тканинах високоякісний стійкий апрет при низькій концентрації основного компонента - апретуючого полімеру без підвищення режимів термообробки тканини. Все це обумовлює ефективне промислове використання запропонованого складу в умовах опоряджувальних фабрик текстильних підприємств легкої промисловості. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
