Індустріальна олива

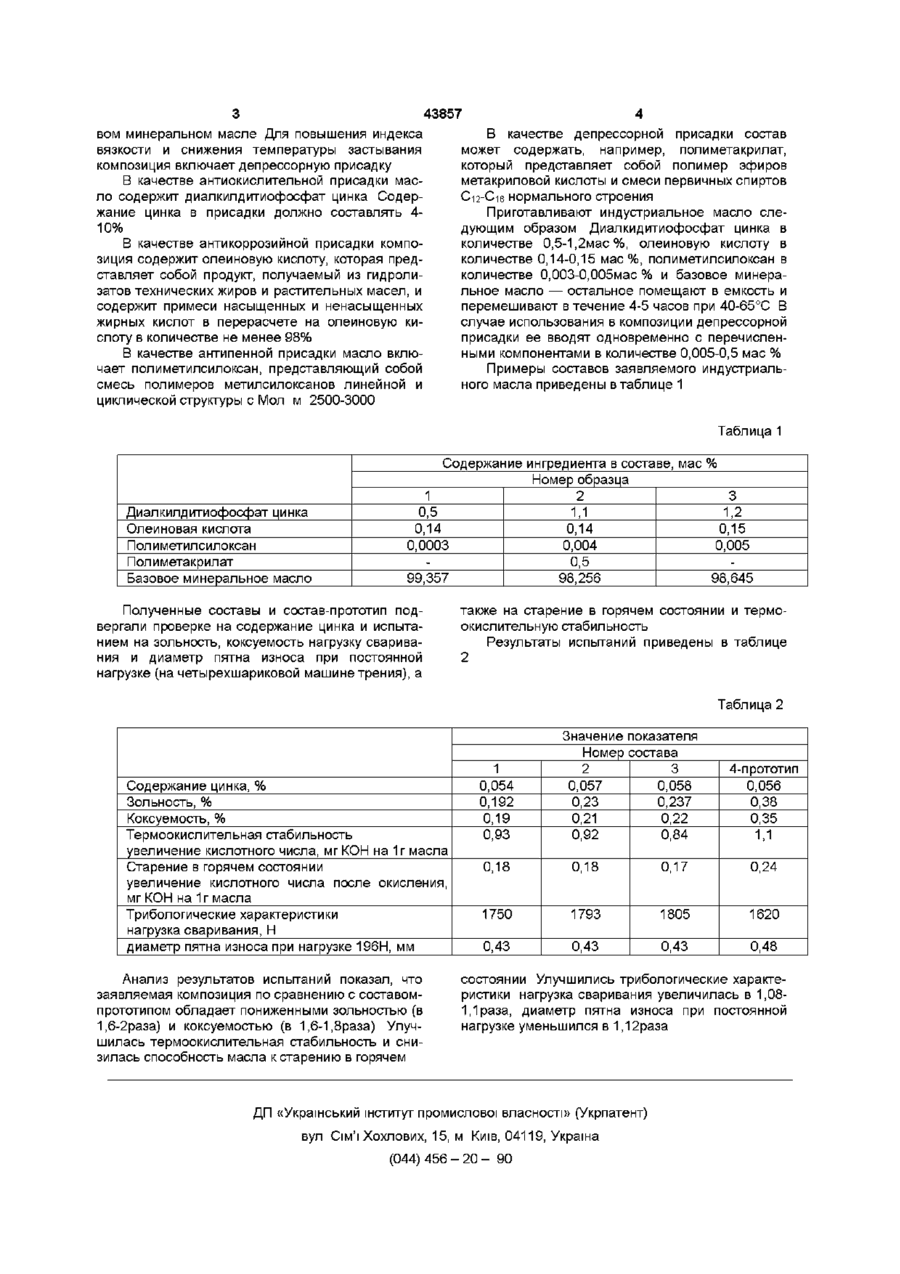

1 Индустриальное масло, содержащее диалкилдитиофосфат цинка, полиметилсилоксан, антикоррозионную присадку и минеральное масло, отличающееся тем, что оно содержит диалкилди тиофосфат цинка с содержанием цинка от 4 до 10 %, а в качестве антикоррозионной присадки олеиновую кислоту при следующем соотношении компонентов, мае % диалкилдитиофосфат цинка 0,5-1,2 олеиновая кислота 0,14-0,15 полиметилсилоксан 0,003-0,005 минеральное масло остальное 2 Индустриальное масло по п 1, отличающееся тем, что оно дополнительно содержит депрессорную присадку в количестве 0,05-0,5 мае % Изобретение относится к смазочным маслам и предназначено для использования в гидравлических системах металлорежущих станков, автоматических линий и другого промышленного оборудования Известно индустриальное масло ИГП-18, включающее антиржавейную присадку — кислый эфир алкенилянтарной кислоты и этиленгликоля в количестве 0,15мас%, антипенную присадку — полиметилсилоксан в количестве 0,003-0,005 мае %, и антиокислительные присадки — диалкилдитиофосфат цинка в количестве 1,1мас% и 2,6-ди-трет-бутил-п-крезол в количестве 0,6 мае % и минеральное масло — остальное [1] Недостатками известного масла являются пониженные антиокислительные свойства и невысокие трибологические характеристики, объясняемые тем, что при температурах выше 70°С (например, при работе в шлифовальных станках температура масла достигает 100°С) используемая в составе масла присадка 2,6-ди-трет-бутилп-крезол улетучивается, и предотвращение процесса окисления масла, а также защиту трущихся поверхностей деталей от износа осуществляет только диалкилдитиофосфат цинка Кроме того, известное масло обладает повышенными зольностью и коксуемостью В основу изобретения поставлена задача создать такое индустриальное масло, в котором новая совокупность компонентов и их новое количественное содержание позволили бы снизить зольность и коксуемость масла, замедлить процесс его старения, уменьшить образование осадка и улучшить трибологические характеристики Поставленная задача решается тем, что в индустриальном масле, содержащем диалкилдитиофосфат цинка, полиметилсилоксан, антикоррозионную присадку и минеральное масло, согласно изобретению масло включает диалкилдитиофосфат цинка с содержанием цинка от 4 до 10%, а в качестве антикоррозийной присадки — олеиновую кислоту при следующем соотношении компонентов, мае % диалкилдитиофосфат цинка с содержанием цинка от 4 до 10% 0,5-1,2 олеиновая кислота 0,14-0,15 полиметилсилоксан 0,003-0,005 минеральное масло остальное Индустриальное масло дополнительно содержит депрессорную присадку в количестве 0,050,5мас % Преимущество заявляемой композиции заключается в том, что благодаря такой совокупности ингредиентов и их количественному содержанию замедляется процесс старения масла, уменьшается количество осадка, снижаются зольность и коксуемость, улучшаются трибологические характеристики Индустриальное масло представляет собой композицию антиокислительной, антипенной и антиржавейной присадок, растворенных в базо О 1 ю 00 го З 43857 вом минеральном масле Для повышения индекса В качестве депрессорной присадки состав вязкости и снижения температуры застывания может содержать, например, полиметакрилат, композиция включает депрессорную присадку который представляет собой полимер эфиров метакриловой кислоты и смеси первичных спиртов В качестве антиокислитель ной присадки масC-I2-C-I6 нормального строения ло содержит диалкилдитиофосфат цинка Содержание цинка в присадки должно составлять 4Приготавливают индустриальное масло сле10% дующим образом Диалкидитиофосфат цинка в количестве 0,5-1,2мас %, олеиновую кислоту в В качестве антикоррозийной присадки компоколичестве 0,14-0,15 мае %, полиметилсилоксан в зиция содержит олеиновую кислоту, которая предколичестве 0,003-0,005мас % и базовое минераставляет собой продукт, получаемый из гидролильное масло — остальное помещают в емкость и затов технических жиров и растительных масел, и перемешивают в течение 4-5 часов при 40-65°С В содержит примеси насыщенных и ненасыщенных случае использования в композиции депрессорной жирных кислот в перерасчете на олеиновую киприсадки ее вводят одновременно с перечисленслоту в количестве не менее 98% ными компонентами в количестве 0,005-0,5 мае % В качестве антипенной присадки масло включает полиметилсилоксан, представляющий собой Примеры составов заявляемого индустриальсмесь полимеров мети леи л океанов линейной и ного масла приведены в таблице 1 циклической структуры с Мол м 2500-3000 Таблица 1 Диалкилдитиофосфат цинка Олеиновая кислота Полиметилсилоксан Полиметакрилат Базовое минеральное масло Содержание ингредиента в составе, мае % Номер образца 1 2 3 0,5 1,1 1,2 0,14 0,14 0,15 0,0003 0,004 0,005 0,5 99,357 98,256 98,645 Полученные составы и состав-прототип подвергали проверке на содержание цинка и испытанием на зольность, коксуемость нагрузку сваривания и диаметр пятна износа при постоянной нагрузке (на четырехшариковои машине трения), а также на старение в горячем состоянии и термоокислительную стабильность Результаты испытаний приведены в таблице 2 Таблица 2 Содержание цинка, % Зольность, % Коксуемость, % Термоокислительная стабильность увеличение кислотного числа, мг КОН на 1 г масла Старение в горячем состоянии увеличение кислотного числа после окисления, мг КОН на 1г масла Трибологические характеристики нагрузка сваривания, Н диаметр пятна износа при нагрузке 196Н, мм Анализ результатов испытаний показал, что заявляемая композиция по сравнению с составомпрототипом обладает пониженными зольностью (в 1,6-2раза) и коксуемостью (в 1,6-1,8раза) Улучшилась термоокислительная стабильность и снизилась способность масла к старению в горячем 1 0,054 0,192 0,19 0,93 Значение показателя Номер состава 2 3 0,057 0,058 0,23 0,237 0,21 0,22 0,92 0,84 4-прототип 0,056 0,38 0,35 1,1 0,18 0,18 0,17 0,24 1750 1793 1805 1620 0,43 0,43 0,43 0,48 состоянии Улучшились трибологические характеристики нагрузка сваривания увеличилась в 1,081,1 раза, диаметр пятна износа при постоянной нагрузке уменьшился в 1,12раза ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
