Пральна або посудомийна машина

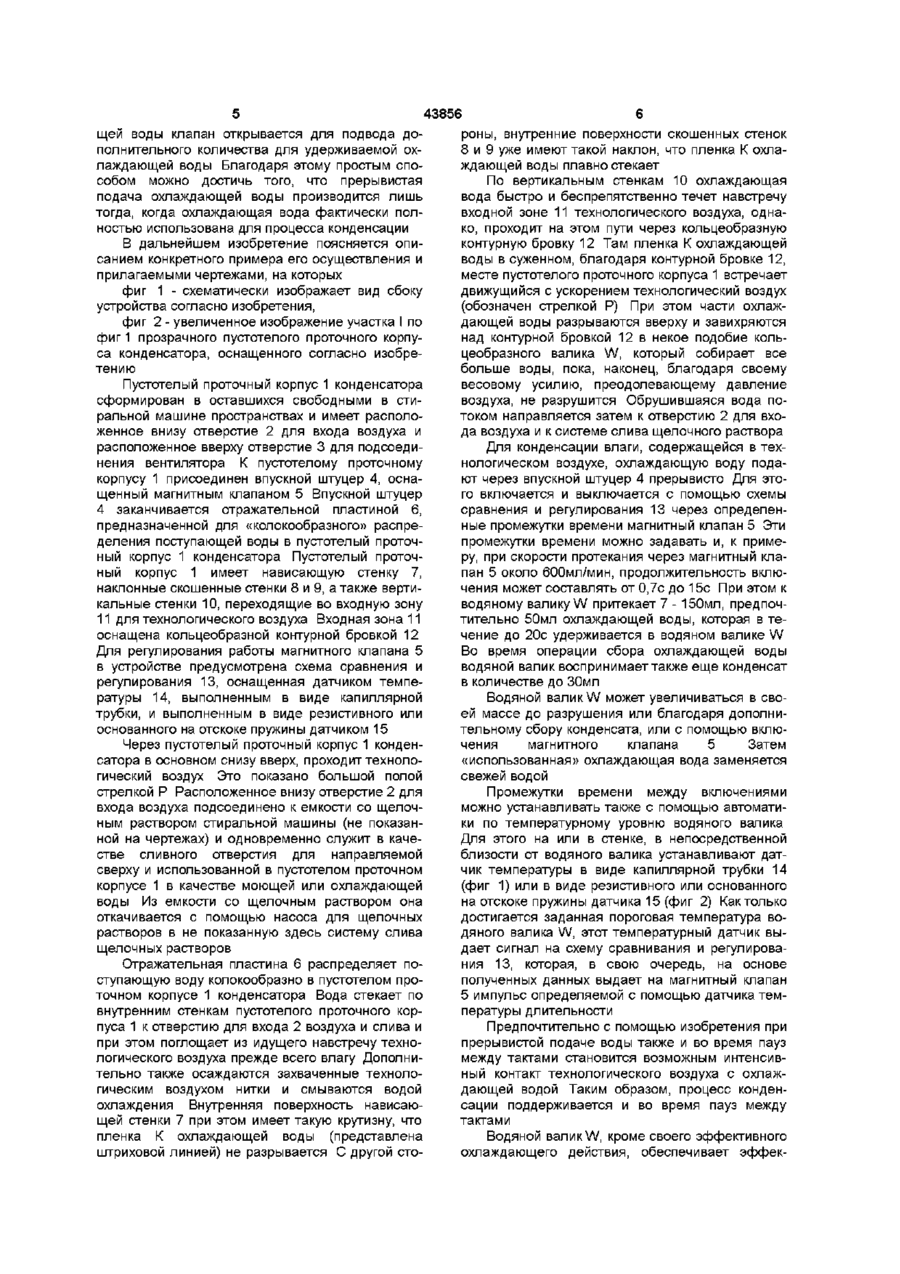

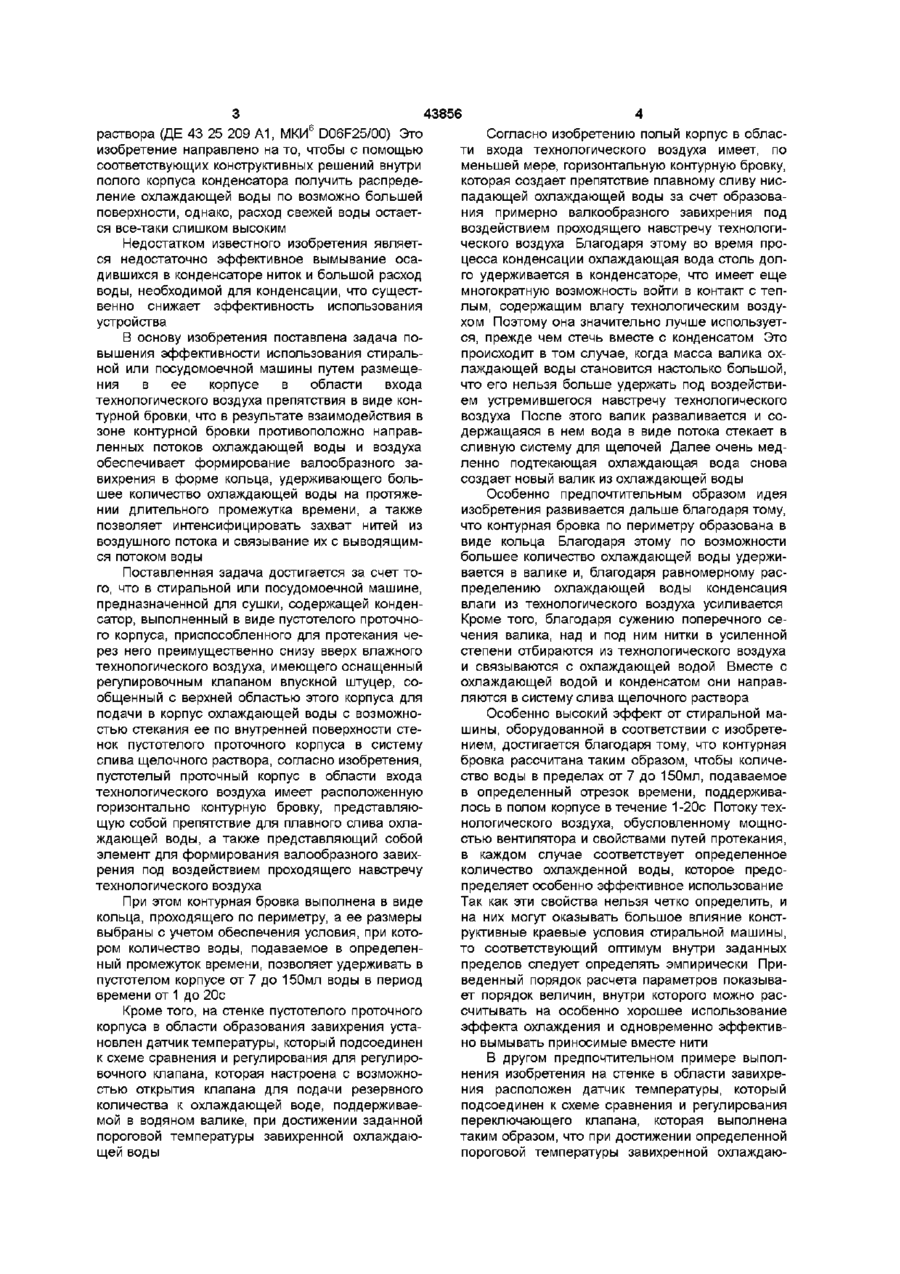

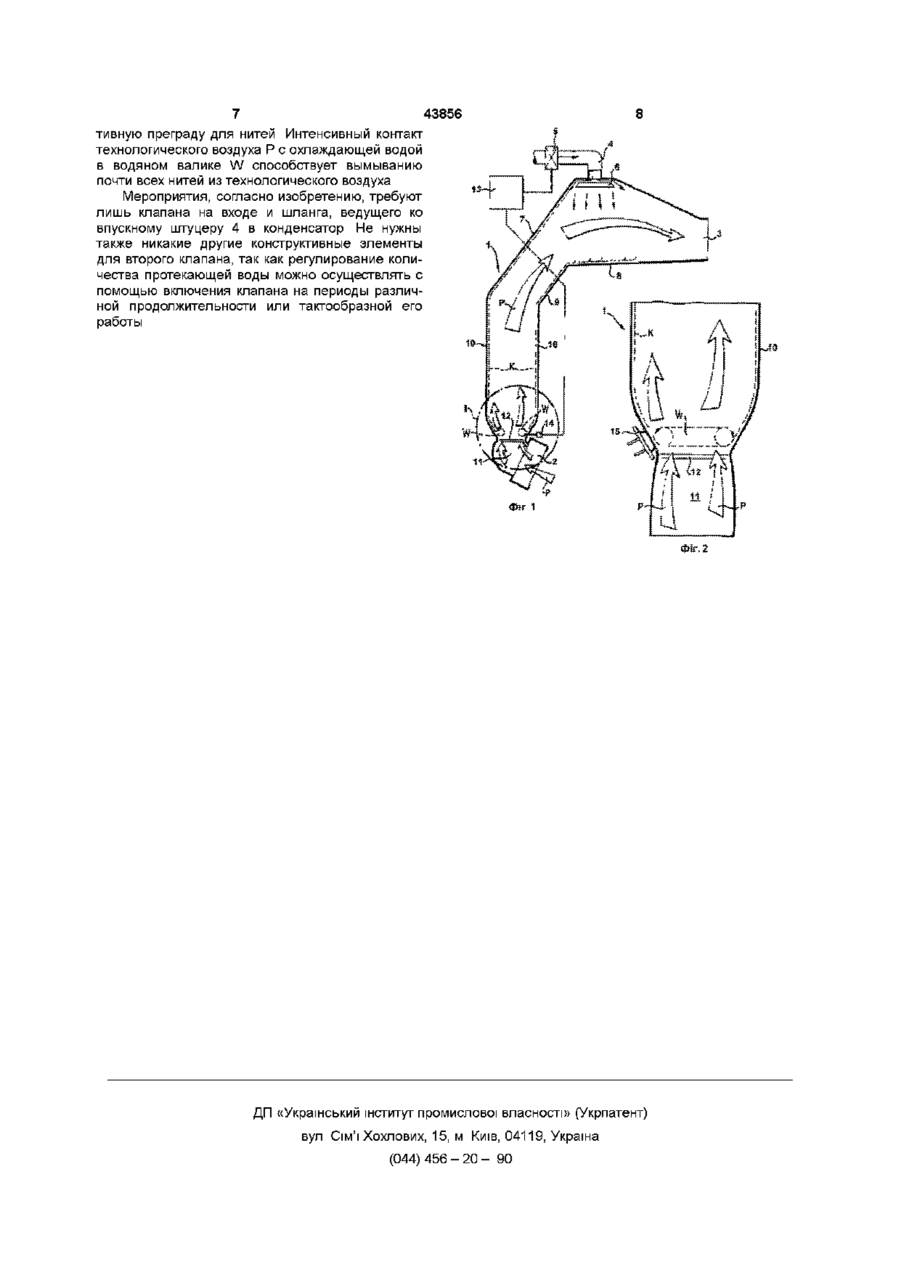

1 Стиральная или посудомоечная машина, оборудованная для сушки, которая содержит конденсатор, выполненный в виде пустотелого проточного корпуса, приспособленного для протекания через него преимущественно снизу вверх влажного технологического воздуха и, в целях охлаждения, омываемого охлаждающей водой через регулируемый клапан во впускном штуцере, ведущем в верхнюю часть пустотелого корпуса, причем вода, как охладитель, частично стекает вниз с внутренних стенок пустотелого корпуса и внизу отводится с помощью системы слива ще лочного раствора, отличающаяся тем, что пустотелый корпус в области входа технологического воздуха имеет по меньшей мере горизонтальную контурную бровку, геометрические параметры которой выбирают эмпирически таким образом, чтобы поступающее за ограниченный отрезок времени количество воды от 7 до 150 мл удерживалось в пустотелом корпусе в течение от 1 до 20 секунд 2 Стиральная или посудомоечная машина по п 1, отличающаяся тем, что контурная бровка выполнена в виде кольца, проходящего по периметру 3 Стиральная или посудомоечная машина по любому из пп 1-2, отличающаяся тем, что на стенке пустотелого проточного корпуса в области образования завихрения установлен датчик температуры, который подсоединен к схеме сравнения и регулирования для регулировочного клапана, которая настроена с возможностью открывания клапана для подачи резервного количества к охлаждающей воде, поддерживаемой в водяном валике, при достижении заданной пороговой температуры завихренной охлаждающей воды О (О Изобретение относится к стиральной или посудомоечной машине, оборудованной для сушки, в частности, к машине, содержащей конденсатор, который выполнен в виде полого корпуса, через который может проходить влажный технологический воздух в направлении, преимущественно снизу вверх, и в целях охлаждения с помощью подающего трубопровода, ведущего в верхнюю область полого корпуса и оснащенного регулировочным клапаном, омывается водопроводной водой, которая при этом в качестве хладагента стекает по внутренним стенкам полого корпуса вниз и внизу отводится с помощью спускной системы для щелочей Стиральная машина, оборудованная сушителем белья, известна из выложенной немецкой заявки 41 04 760 Расположенный в ней конденсатор имеет такой недостаток, что занесенные во время операции сушки в технологический воздух нити белья осаждаются на внутренних стенках конденсатора и по окончании операции сушки могут присохнуть Эта проблема обостряется, в частности, тем фактом, что из соображений экономии свежей охлаждающей воды ее количество выдерживают на, по возможности, низком уровне В качестве наиболее близкого аналога заявляемого изобретения принята стиральная или посудомоечная машина, предназначенная для сушки, содержащая конденсатор, выполненный в виде пустотелого проточного корпуса, приспособленного для протекания через него преимущественно снизу вверх влажного технологического воздуха, имеющего оснащенный регулировочным клапаном впускной штуцер, сообщенный с верхней областью этого корпуса для подачи в корпус охлаждающей воды с возможностью стекания ее по внутренней поверхности стенок пустотелого проточного корпуса в систему слива щелочного ю 00 го 43856 Ь раствора (ДЕ 43 25 209 А1, МКИ D06F25/00) Это Согласно изобретению полый корпус в обласизобретение направлено на то, чтобы с помощью ти входа технологического воздуха имеет, по соответствующих конструїсгивньїх решений внутри меньшей мере, горизонтальную контурную бровку, полого корпуса конденсатора получить распредекоторая создает препятствие плавному сливу нисление охлаждающей воды по возможно большей падающей охлаждающей воды за счет образоваповерхности, однако, расход свежей воды остаетния примерно валкообразного завихрения под ся все-таки слишком высоким воздействием проходящего навстречу технологического воздуха Благодаря этому во время проНедостатком известного изобретения являетцесса конденсации охлаждающая вода столь долся недостаточно эффективное вымывание осаго удерживается в конденсаторе, что имеет еще дившихся в конденсаторе ниток и большой расход многократную возможность войти в контакт с тепводы, необходимой для конденсации, что сущестлым, содержащим влагу технологическим воздувенно снижает эффективность использования хом Поэтому она значительно лучше используетустройства ся, прежде чем стечь вместе с конденсатом Это В основу изобретения поставлена задача попроисходит в том случае, когда масса валика охвышения эффективности использования стиральлаждающей воды становится настолько большой, ной или посудомоечной машины путем размещечто его нельзя больше удержать под воздействиния в ее корпусе в области входа ем устремившегося навстречу технологического технологического воздуха препятствия в виде конвоздуха После этого валик разваливается и сотурной бровки, что в результате взаимодействия в держащаяся в нем вода в виде потока стекает в зоне контурной бровки противоположно направсливную систему для щелочей Далее очень медленных потоков охлаждающей воды и воздуха ленно подтекающая охлаждающая вода снова обеспечивает формирование валообразного засоздает новый валик из охлаждающей воды вихрения в форме кольца, удерживающего большее количество охлаждающей воды на протяжеОсобенно предпочтительным образом идея нии длительного промежутка времени, а также изобретения развивается дальше благодаря тому, позволяет интенсифицировать захват нитей из что контурная бровка по периметру образована в воздушного потока и связывание их с выводящимвиде кольца Благодаря этому по возможности ся потоком воды большее количество охлаждающей воды удерживается в валике и, благодаря равномерному расПоставленная задача достигается за счет топределению охлаждающей воды конденсация го, что в стиральной или посудомоечной машине, влаги из технологического воздуха усиливается предназначенной для сушки, содержащей конденКроме того, благодаря сужению поперечного сесатор, выполненный в виде пустотелого проточночения валика, над и под ним нитки в усиленной го корпуса, приспособленного для протекания честепени отбираются из технологического воздуха рез него преимущественно снизу вверх влажного и связываются с охлаждающей водой Вместе с технологического воздуха, имеющего оснащенный охлаждающей водой и конденсатом они направрегулировочным клапаном впускной штуцер, соляются в систему слива щелочного раствора общенный с верхней областью этого корпуса для подачи в корпус охлаждающей воды с возможноОсобенно высокий эффект от стиральной мастью стекания ее по внутренней поверхности стешины, оборудованной в соответствии с изобретенок пустотелого проточного корпуса в систему нием, достигается благодаря тому, что контурная слива щелочного раствора, согласно изобретения, бровка рассчитана таким образом, чтобы количепустотелый проточный корпус в области входа ство воды в пределах от 7 до 150мл, подаваемое технологического воздуха имеет расположенную в определенный отрезок времени, поддерживагоризонтально контурную бровку, представляюлось в полом корпусе в течение 1-20с Потоку техщую собой препятствие для плавного слива охланологического воздуха, обусловленному мощнождающей воды, а также представляющий собой стью вентилятора и свойствами путей протекания, элемент для формирования валообразного завихв каждом случае соответствует определенное рения под воздействием проходящего навстречу количество охлажденной воды, которое предотехнологического воздуха пределяет особенно эффективное использование Так как эти свойства нельзя четко определить, и При этом контурная бровка выполнена в виде на них могут оказывать большое влияние консткольца, проходящего по периметру, а ее размеры руктивные краевые условия стиральной машины, выбраны с учетом обеспечения условия, при котото соответствующий оптимум внутри заданных ром количество воды, подаваемое в определенпределов следует определять эмпирически Приный промежуток времени, позволяет удерживать в веденный порядок расчета параметров показывапустотелом корпусе от 7 до 150мл воды в период ет порядок величин, внутри которого можно расвремени от 1 до 20с считывать на особенно хорошее использование Кроме того, на стенке пустотелого проточного эффекта охлаждения и одновременно эффективкорпуса в области образования завихрения устано вымывать приносимые вместе нити новлен датчик температуры, который подсоединен к схеме сравнения и регулирования для регулироВ другом предпочтительном примере выполвочного клапана, которая настроена с возможнонения изобретения на стенке в области завихрестью открытия клапана для подачи резервного ния расположен датчик температуры, который количества к охлаждающей воде, поддерживаеподсоединен к схеме сравнения и регулирования мой в водяном валике, при достижении заданной переключающего клапана, которая выполнена пороговой температуры завихренной охлаждаютаким образом, что при достижении определенной щей воды пороговой температуры завихренной охлаждаю 43856 щей воды клапан открывается для подвода дороны, внутренние поверхности скошенных стенок полнительного количества для удерживаемой ох8 и 9 уже имеют такой наклон, что пленка К охлалаждающей воды Благодаря этому простым спождающей воды плавно стекает собом можно достичь того, что прерывистая По вертикальным стенкам 10 охлаждающая подача охлаждающей воды производится лишь вода быстро и беспрепятственно течет навстречу тогда, когда охлаждающая вода фактически полвходной зоне 11 технологического воздуха, однаностью использована для процесса конденсации ко, проходит на этом пути через кольцеобразную контурную бровку 12 Там пленка К охлаждающей В дальнейшем изобретение поясняется опиводы в суженном, благодаря контурной бровке 12, санием конкретного примера его осуществления и месте пустотелого проточного корпуса 1 встречает прилагаемыми чертежами, на которых движущийся с ускорением технологический воздух фиг 1 - схематически изображает вид сбоку (обозначен стрелкой Р) При этом части охлажустройства согласно изобретения, дающей воды разрываются вверху и завихряются фиг 2 - увеличенное изображение участка I по над контурной бровкой 12 в некое подобие кольфиг 1 прозрачного пустотелого проточного корпуцеобразного валика W, который собирает все са конденсатора, оснащенного согласно изобребольше воды, пока, наконец, благодаря своему тению весовому усилию, преодолевающему давление Пустотелый проточный корпус 1 конденсатора воздуха, не разрушится Обрушившаяся вода посформирован в оставшихся свободными в ститоком направляется затем к отверстию 2 для вхоральной машине пространствах и имеет располода воздуха и к системе слива щелочного раствора женное внизу отверстие 2 для входа воздуха и расположенное вверху отверстие 3 для подсоедиДля конденсации влаги, содержащейся в технения вентилятора К пустотелому проточному нологическом воздухе, охлаждающую воду подакорпусу 1 присоединен впускной штуцер 4, оснают через впускной штуцер 4 прерывисто Для этощенный магнитным клапаном 5 Впускной штуцер го включается и выключается с помощью схемы 4 заканчивается отражательной пластиной 6, сравнения и регулирования 13 через определенпредназначенной для «колокообразного» распреные промежутки времени магнитный клапан 5 Эти деления поступающей воды в пустотелый проточпромежутки времени можно задавать и, к применый корпус 1 конденсатора Пустотелый проточру, при скорости протекания через магнитный кланый корпус 1 имеет нависающую стенку 7, пан 5 около 600мл/мин, продолжительность вклюнаклонные скошенные стенки 8 и 9, а также вертичения может составлять от 0,7с до 15с При этом к кальные стенки 10, переходящие во входную зону водяному валику W притекает 7 - 150мл, предпоч11 для технологического воздуха Входная зона 11 тительно 50мл охлаждающей воды, которая в теоснащена кольцеобразной контурной бровкой 12 чение до 20с удерживается в водяном валике W Для регулирования работы магнитного клапана 5 Во время операции сбора охлаждающей воды в устройстве предусмотрена схема сравнения и водяной валик воспринимает также еще конденсат регулирования 13, оснащенная датчиком темпев количестве до 30мл ратуры 14, выполненным в виде капиллярной Водяной валик W может увеличиваться в свотрубки, и выполненным в виде резистивного или ей массе до разрушения или благодаря дополниоснованного на отскоке пружины датчиком 15 тельному сбору конденсата, или с помощью включения магнитного клапана 5 Затем Через пустотелый проточный корпус 1 конден«использованная» охлаждающая вода заменяется сатора в основном снизу вверх, проходит технолосвежей водой гический воздух Это показано большой полой стрелкой Р Расположенное внизу отверстие 2 для Промежутки времени между включениями входа воздуха подсоединено к емкости со щелочможно устанавливать также с помощью автоматиным раствором стиральной машины (не показанки по температурному уровню водяного валика ной на чертежах) и одновременно служит в качеДля этого на или в стенке, в непосредственной стве сливного отверстия для направляемой близости от водяного валика устанавливают датсверху и использованной в пустотелом проточном чик температуры в виде капиллярной трубки 14 корпусе 1 в качестве моющей или охлаждающей (фиг 1) или в виде резистивного или основанного воды Из емкости со щелочным раствором она на отскоке пружины датчика 15 (фиг 2) Кактолько откачивается с помощью насоса для щелочных достигается заданная пороговая температура ворастворов в не показанную здесь систему слива дяного валика W, этот температурный датчик выщелочных растворов дает сигнал на схему сравнивания и регулирования 13, которая, в свою очередь, на основе Отражательная пластина 6 распределяет пополученных данных выдает на магнитный клапан ступающую воду колокообразно в пустотелом про5 импульс определяемой с помощью датчика темточном корпусе 1 конденсатора Вода стекает по пературы длительности внутренним стенкам пустотелого проточного корпуса 1 к отверстию для входа 2 воздуха и слива и Предпочтительно с помощью изобретения при при этом поглощает из идущего навстречу технопрерывистой подаче воды также и во время пауз логического воздуха прежде всего влагу Дополнимежду тактами становится возможным интенсивтельно также осаждаются захваченные технолоный контакт технологического воздуха с охлажгическим воздухом нитки и смываются водой дающей водой Таким образом, процесс конденохлаждения Внутренняя поверхность нависаюсации поддерживается и во время пауз между щей стенки 7 при этом имеет такую крутизну, что тактами пленка К охлаждающей воды (представлена Водяной валик W, кроме своего эффективного штриховой линией) не разрывается С другой стоохлаждающего действия, обеспечивает эффек 43856 тивную преграду для нитей Интенсивный контакт технологического воздуха Р с охлаждающей водой в водяном валике W способствует вымыванию почти всех нитей из технологического воздуха Мероприятия, согласно изобретению, требуют лишь клапана на входе и шланга, ведущего ко впускному штуцеру 4 в конденсатор Не нужны также никакие другие конструктивные элементы для второго клапана, так как регулирование количества протекающей воды можно осуществлять с помощью включения клапана на периоды различной продолжительности или тактообразной его работы ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
