Спосіб збирання з обчісуванням зерна на корені

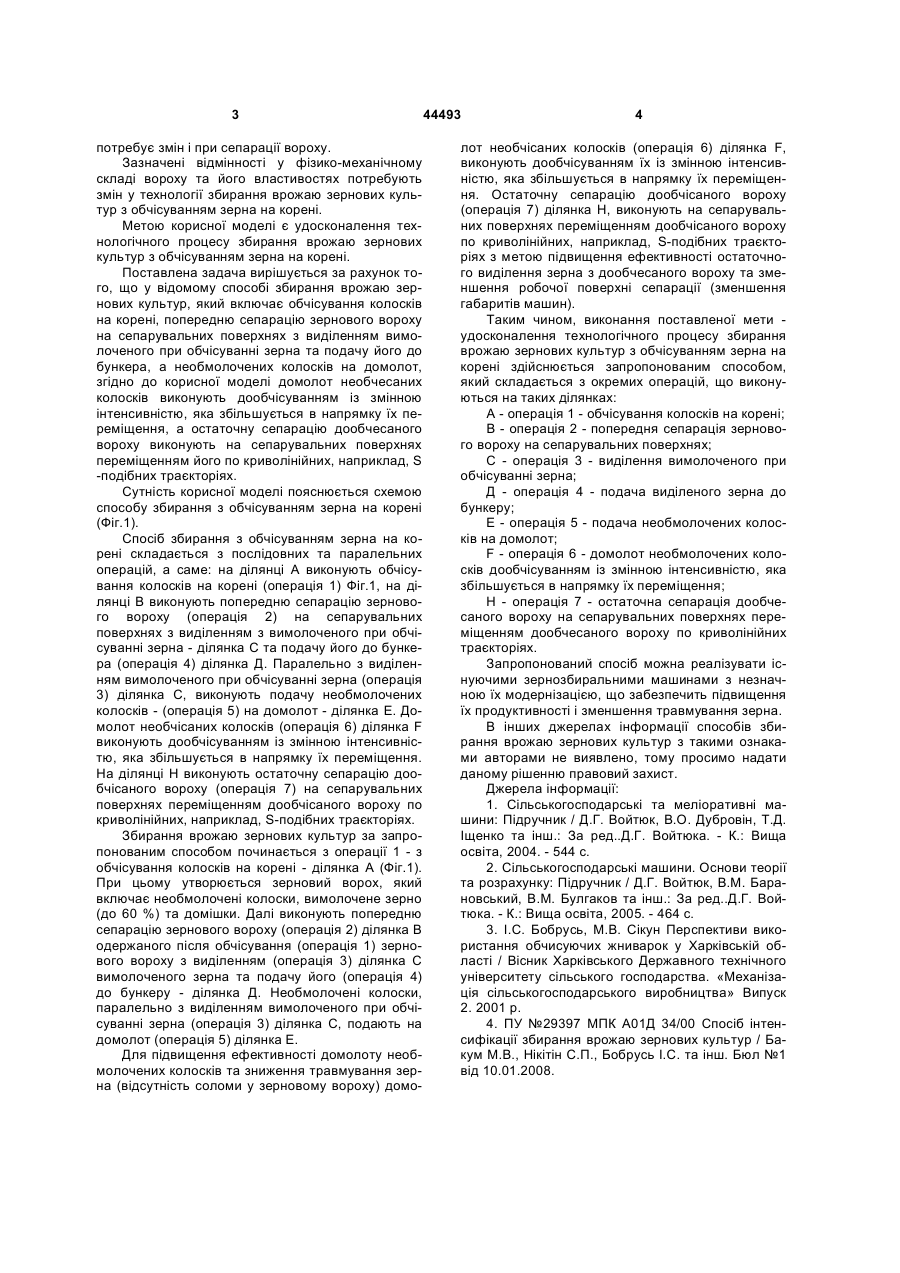

Спосіб збирання з обчісуванням зерна на ко 3 потребує змін і при сепарації вороху. Зазначені відмінності у фізико-механічному складі вороху та його властивостях потребують змін у технології збирання врожаю зернових культур з обчісуванням зерна на корені. Метою корисної моделі є удосконалення технологічного процесу збирання врожаю зернових культур з обчісуванням зерна на корені. Поставлена задача вирішується за рахунок того, що у відомому способі збирання врожаю зернових культур, який включає обчісування колосків на корені, попередню сепарацію зернового вороху на сепарувальних поверхнях з виділенням вимолоченого при обчісуванні зерна та подачу його до бункера, а необмолочених колосків на домолот, згідно до корисної моделі домолот необчесаних колосків виконують дообчісуванням із змінною інтенсивністю, яка збільшується в напрямку їх переміщення, а остаточну сепарацію дообчесаного вороху виконують на сепарувальних поверхнях переміщенням його по криволінійних, наприклад, S -подібних траєкторіях. Сутність корисної моделі пояснюється схемою способу збирання з обчісуванням зерна на корені (Фіг.1). Спосіб збирання з обчісуванням зерна на корені складається з послідовних та паралельних операцій, а саме: на ділянці А виконують обчісування колосків на корені (операція 1) Фіг.1, на ділянці В виконують попередню сепарацію зернового вороху (операція 2) на сепарувальних поверхнях з виділенням з вимолоченого при обчісуванні зерна - ділянка С та подачу його до бункера (операція 4) ділянка Д. Паралельно з виділенням вимолоченого при обчісуванні зерна (операція 3) ділянка С, виконують подачу необмолочених колосків - (операція 5) на домолот - ділянка Е. Домолот необчісаних колосків (операція 6) ділянка F виконують дообчісуванням із змінною інтенсивністю, яка збільшується в напрямку їх переміщення. На ділянці Н виконують остаточну сепарацію дообчісаного вороху (операція 7) на сепарувальних поверхнях переміщенням дообчісаного вороху по криволінійних, наприклад, S-подібних траєкторіях. Збирання врожаю зернових культур за запропонованим способом починається з операції 1 - з обчісування колосків на корені - ділянка А (Фіг.1). При цьому утворюється зерновий ворох, який включає необмолочені колоски, вимолочене зерно (до 60 %) та домішки. Далі виконують попередню сепарацію зернового вороху (операція 2) ділянка В одержаного після обчісування (операція 1) зернового вороху з виділенням (операція 3) ділянка С вимолоченого зерна та подачу його (операція 4) до бункеру - ділянка Д. Необмолочені колоски, паралельно з виділенням вимолоченого при обчісуванні зерна (операція 3) ділянка С, подають на домолот (операція 5) ділянка Е. Для підвищення ефективності домолоту необмолочених колосків та зниження травмування зерна (відсутність соломи у зерновому вороху) домо 44493 4 лот необчісаних колосків (операція 6) ділянка F, виконують дообчісуванням їх із змінною інтенсивністю, яка збільшується в напрямку їх переміщення. Остаточну сепарацію дообчісаного вороху (операція 7) ділянка Н, виконують на сепарувальних поверхнях переміщенням дообчісаного вороху по криволінійних, наприклад, S-подібних траєкторіях з метою підвищення ефективності остаточного виділення зерна з дообчесаного вороху та зменшення робочої поверхні сепарації (зменшення габаритів машин). Таким чином, виконання поставленої мети удосконалення технологічного процесу збирання врожаю зернових культур з обчісуванням зерна на корені здійснюється запропонованим способом, який складається з окремих операцій, що виконуються на таких ділянках: А - операція 1 - обчісування колосків на корені; В - операція 2 - попередня сепарація зернового вороху на сепарувальних поверхнях; С - операція 3 - виділення вимолоченого при обчісуванні зерна; Д - операція 4 - подача виділеного зерна до бункеру; Е - операція 5 - подача необмолочених колосків на домолот; F - операція 6 - домолот необмолочених колосків дообчісуванням із змінною інтенсивністю, яка збільшується в напрямку їх переміщення; Н - операція 7 - остаточна сепарація дообчесаного вороху на сепарувальних поверхнях переміщенням дообчесаного вороху по криволінійних траєкторіях. Запропонований спосіб можна реалізувати існуючими зернозбиральними машинами з незначною їх модернізацією, що забезпечить підвищення їх продуктивності і зменшення травмування зерна. В інших джерелах інформації способів збирання врожаю зернових культур з такими ознаками авторами не виявлено, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та інш.: За ред..Д.Г. Войтюка. - К.: Вища освіта, 2004. - 544 с. 2. Сільськогосподарські машини. Основи теорії та розрахунку: Підручник / Д.Г. Войтюк, В.М. Барановський, В.М. Булгаков та інш.: За ред..Д.Г. Войтюка. - К.: Вища освіта, 2005. - 464 с. 3. І.С. Бобрусь, М.В. Сікун Перспективи використання обчисуючих жниварок у Харківській області / Вісник Харківського Державного технічного університету сільського господарства. «Механізація сільськогосподарського виробництва» Випуск 2. 2001 р. 4. ПУ №29397 МПК А01Д 34/00 Спосіб інтенсифікації збирання врожаю зернових культур / Бакум М.В., Нікітін С.П., Бобрусь І.С. та інш. Бюл №1 від 10.01.2008. 5 Комп’ютерна верстка А. Крулевський 44493 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
