Спосіб підвищення експлуатаційної стійкості волок

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 44492

Опубліковано: 12.10.2009

Автори: Косіюк Микола Миколайович, Косіюк Артем Миколайович, Каплун Віталій Григорович

Завантажити PDF файл.

Формула / Реферат

Спосіб підвищення експлуатаційної стійкості волоки, що передбачає нанесення зносостійкого дифузійного шару на її робочій поверхні, який відрізняється тим, що в мастило вносять і ретельно перемішують радикалоутворюючі речовини, наприклад не менше 10 мас. % меламіну або гуанідину, і процес волочіння здійснюють при режимах, що забезпечують утворення температури в зоні деформації, при якій починається деструкція їх молекул і насичення радикалами поверхневого шару робочого каналу волочильного інструменту.

Текст

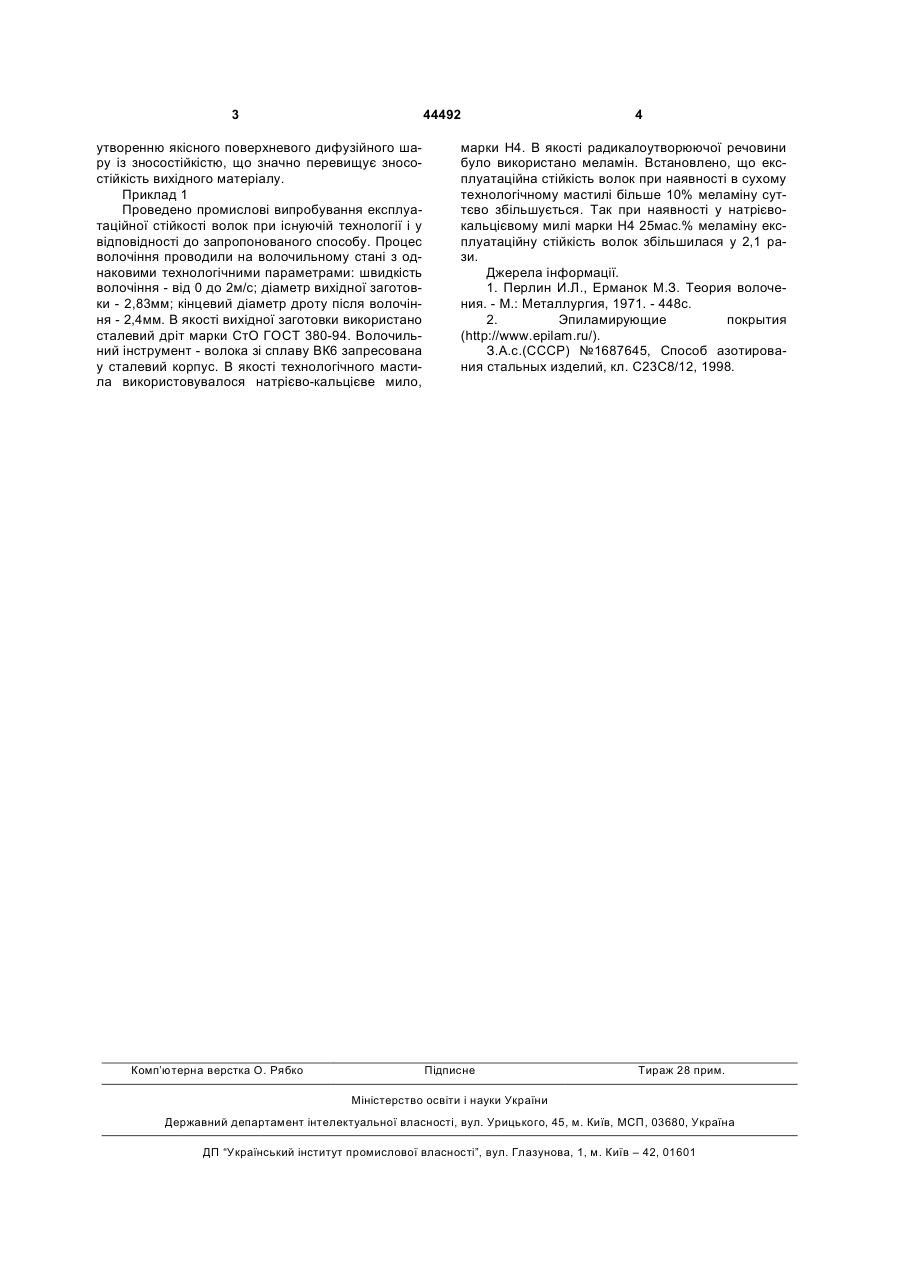

Спосіб підвищення експлуатаційної стійкості волоки, що передбачає нанесення зносостійкого 3 44492 утворенню якісного поверхневого дифузійного шару із зносостійкістю, що значно перевищує зносостійкість вихідного матеріалу. Приклад 1 Проведено промислові випробування експлуатаційної стійкості волок при існуючій технології і у відповідності до запропонованого способу. Процес волочіння проводили на волочильному стані з однаковими технологічними параметрами: швидкість волочіння - від 0 до 2м/с; діаметр вихідної заготовки - 2,83мм; кінцевий діаметр дроту після волочіння - 2,4мм. В якості вихідної заготовки використано сталевий дріт марки СтО ГОСТ 380-94. Волочильний інструмент - волока зі сплаву ВК6 запресована у сталевий корпус. В якості технологічного мастила використовувалося натрієво-кальцієве мило, Комп’ютерна верстка О. Рябко 4 марки Н4. В якості радикалоутворюючої речовини було використано меламін. Встановлено, що експлуатаційна стійкість волок при наявності в сухому технологічному мастилі більше 10% меламіну суттєво збільшується. Так при наявності у натрієвокальцієвому милі марки Н4 25мас.% меламіну експлуатаційну стійкість волок збільшилася у 2,1 рази. Джерела інформації. 1. Перлин И.Л., Ерманок М.З. Теория волочения. - М.: Металлургия, 1971. - 448с. 2. Эпиламирующие покрытия (http://www.epilam.ru/). З.А.с.(СССР) №1687645, Способ азотирования стальных изделий, кл. С23С8/12, 1998. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for increasing service durability of drawing dies

Автори англійською

Kaplun Vitalii Hryhorovych, Kosiiuk Mykola Mykolaiovych, Kosiiuk Artem Mykolaiovych

Назва патенту російською

Способ повышения эксплуатационной стойкости волок

Автори російською

Каплун Виталий Григорьевич, Косиюк Николай Николаевич, Косиюк Артем Николаевич

МПК / Мітки

МПК: C23C 8/24

Мітки: спосіб, експлуатаційної, волок, стійкості, підвищення

Код посилання

<a href="https://ua.patents.su/2-44492-sposib-pidvishhennya-ekspluatacijjno-stijjkosti-volok.html" target="_blank" rel="follow" title="База патентів України">Спосіб підвищення експлуатаційної стійкості волок</a>

Подібні патенти
