Пристрій для розділення біологічних тканин

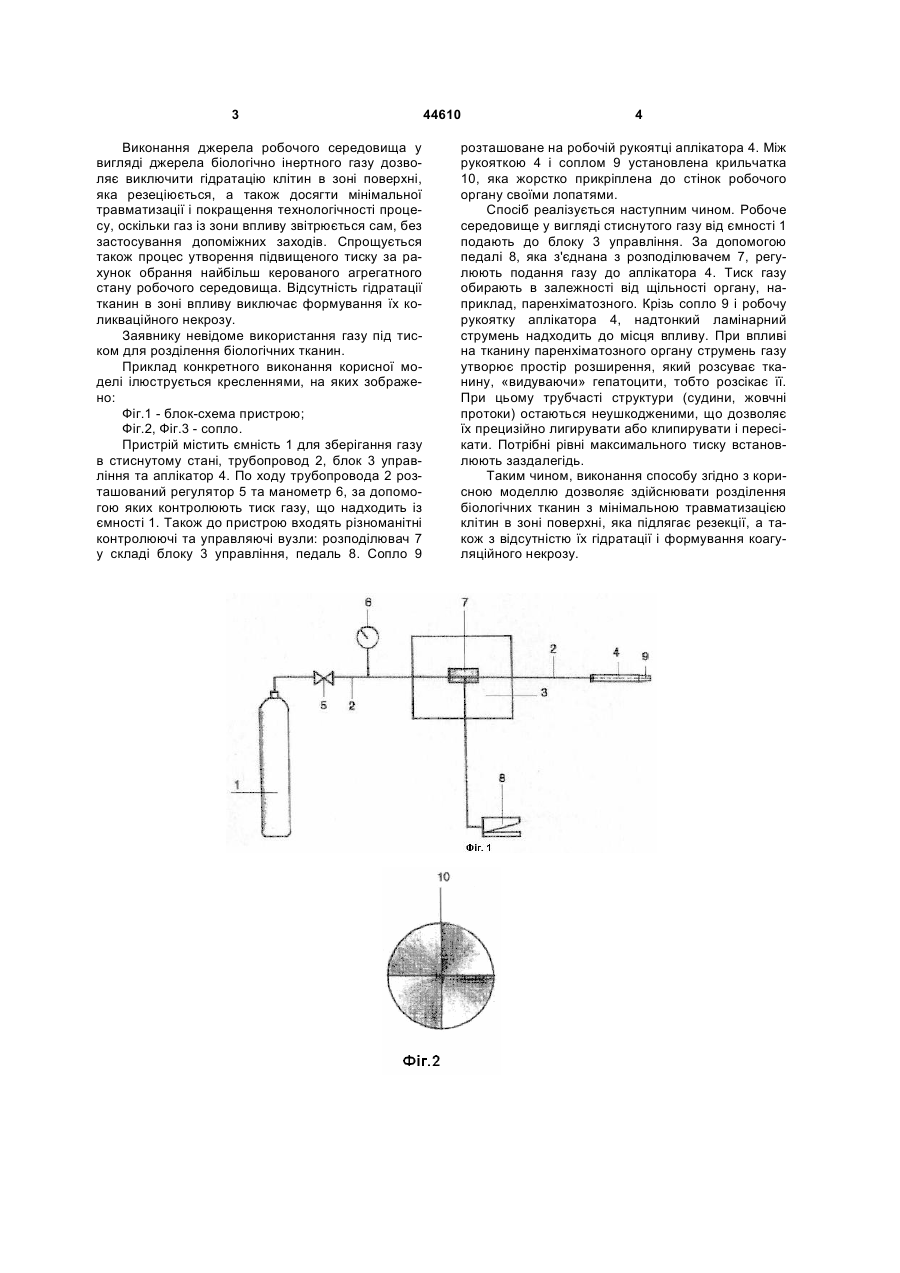

Пристрій для розділення біологічних тканин, що містить джерело робочого середовища під тиском, робочий орган у вигляді рукоятки з соплом, трубопроводи, а також блок управління і контролю, який відрізняється тим, що джерело робочого середовища виконане у вигляді джерела біологічно інертного газу, а в робочому органі між рукояткою і соплом установлена крильчатка, яка жорстко прикріплена до стінок робочого органу своїми лопатями. (19) (21) u200904027 (22) 24.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, СКОРИЙ ДЕНИС ІГОРЕВИЧ, МАЛОШТАН ОЛЕКСАНДР ВАСИЛЬОВИЧ, ТИЩЕНКО ОЛЕКСАНДР МИХАЙЛОВИЧ (73) ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ 3 Виконання джерела робочого середовища у вигляді джерела біологічно інертного газу дозволяє виключити гідратацію клітин в зоні поверхні, яка резеціюється, а також досягти мінімальної травматизації і покращення технологічності процесу, оскільки газ із зони впливу звітрюється сам, без застосування допоміжних заходів. Спрощується також процес утворення підвищеного тиску за рахунок обрання найбільш керованого агрегатного стану робочого середовища. Відсутність гідратації тканин в зоні впливу виключає формування їх коликваційного некрозу. Заявнику невідоме використання газу під тиском для розділення біологічних тканин. Приклад конкретного виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг.1 - блок-схема пристрою; Фіг.2, Фіг.3 - сопло. Пристрій містить ємність 1 для зберігання газу в стиснутому стані, трубопровод 2, блок 3 управління та аплікатор 4. По ходу трубопровода 2 розташований регулятор 5 та манометр 6, за допомогою яких контролюють тиск газу, що надходить із ємності 1. Також до пристрою входять різноманітні контролюючі та управляючі вузли: розподілювач 7 у складі блоку 3 управління, педаль 8. Сопло 9 44610 4 розташоване на робочій рукоятці аплікатора 4. Між рукояткою 4 і соплом 9 установлена крильчатка 10, яка жорстко прикріплена до стінок робочого органу своїми лопатями. Спосіб реалізується наступним чином. Робоче середовище у вигляді стиснутого газу від ємності 1 подають до блоку 3 управління. За допомогою педалі 8, яка з'єднана з розподілювачем 7, регулюють подання газу до аплікатора 4. Тиск газу обирають в залежності від щільності органу, наприклад, паренхіматозного. Крізь сопло 9 і робочу рукоятку аплікатора 4, надтонкий ламінарний струмень надходить до місця впливу. При впливі на тканину паренхіматозного органу струмень газу утворює простір розширення, який розсуває тканину, «видуваючи» гепатоцити, тобто розсікає її. При цьому трубчасті структури (судини, жовчні протоки) остаються неушкодженими, що дозволяє їх прецизійно лигирувати або клипирувати і пересікати. Потрібні рівні максимального тиску встановлюють заздалегідь. Таким чином, виконання способу згідно з корисною моделлю дозволяє здійснювати розділення біологічних тканин з мінімальною травматизацією клітин в зоні поверхні, яка підлягає резекції, а також з відсутністю їх гідратації і формування коагуляційного некрозу. 5 Комп’ютерна верстка Л. Купенко 44610 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
