Універсальний сільськогосподарський коток

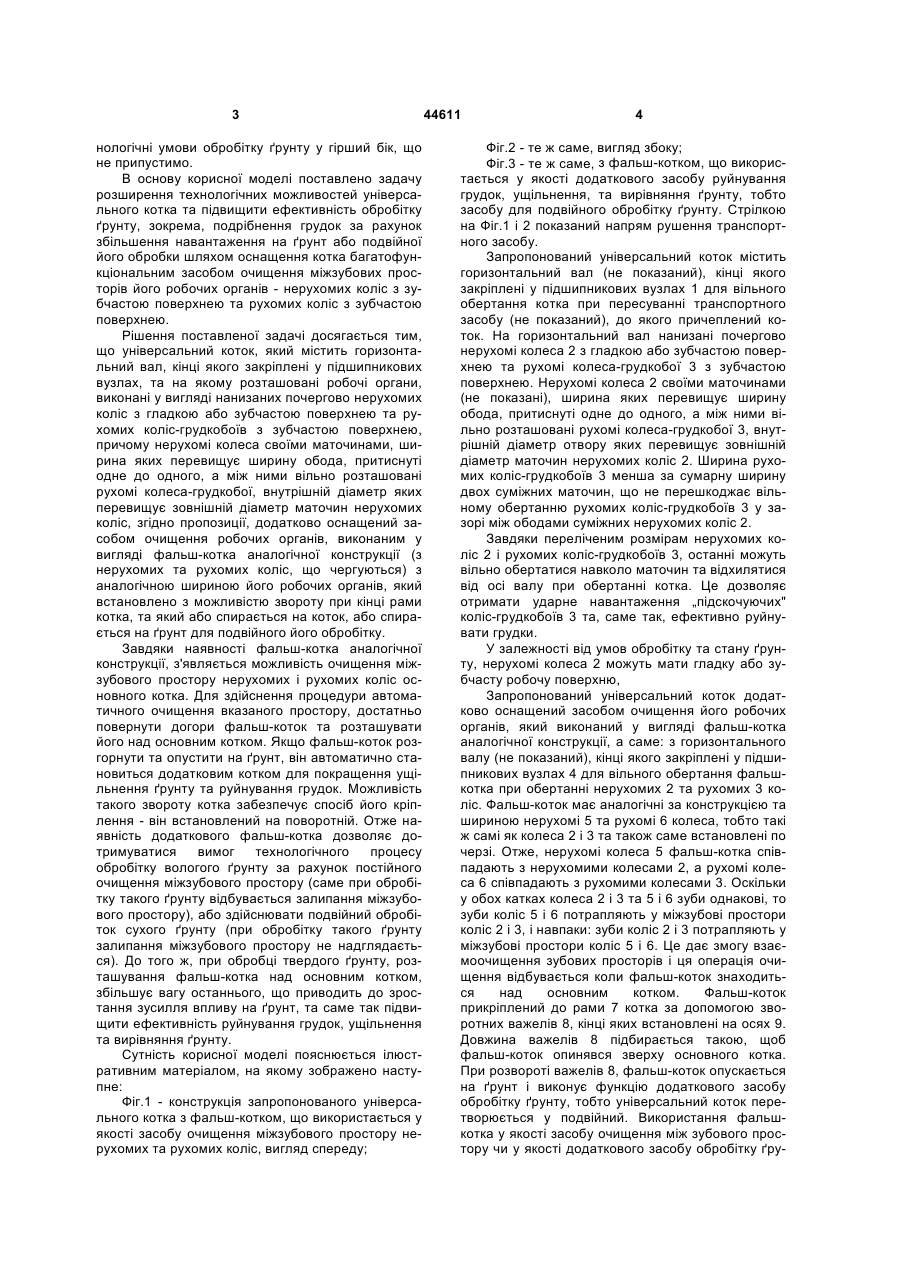

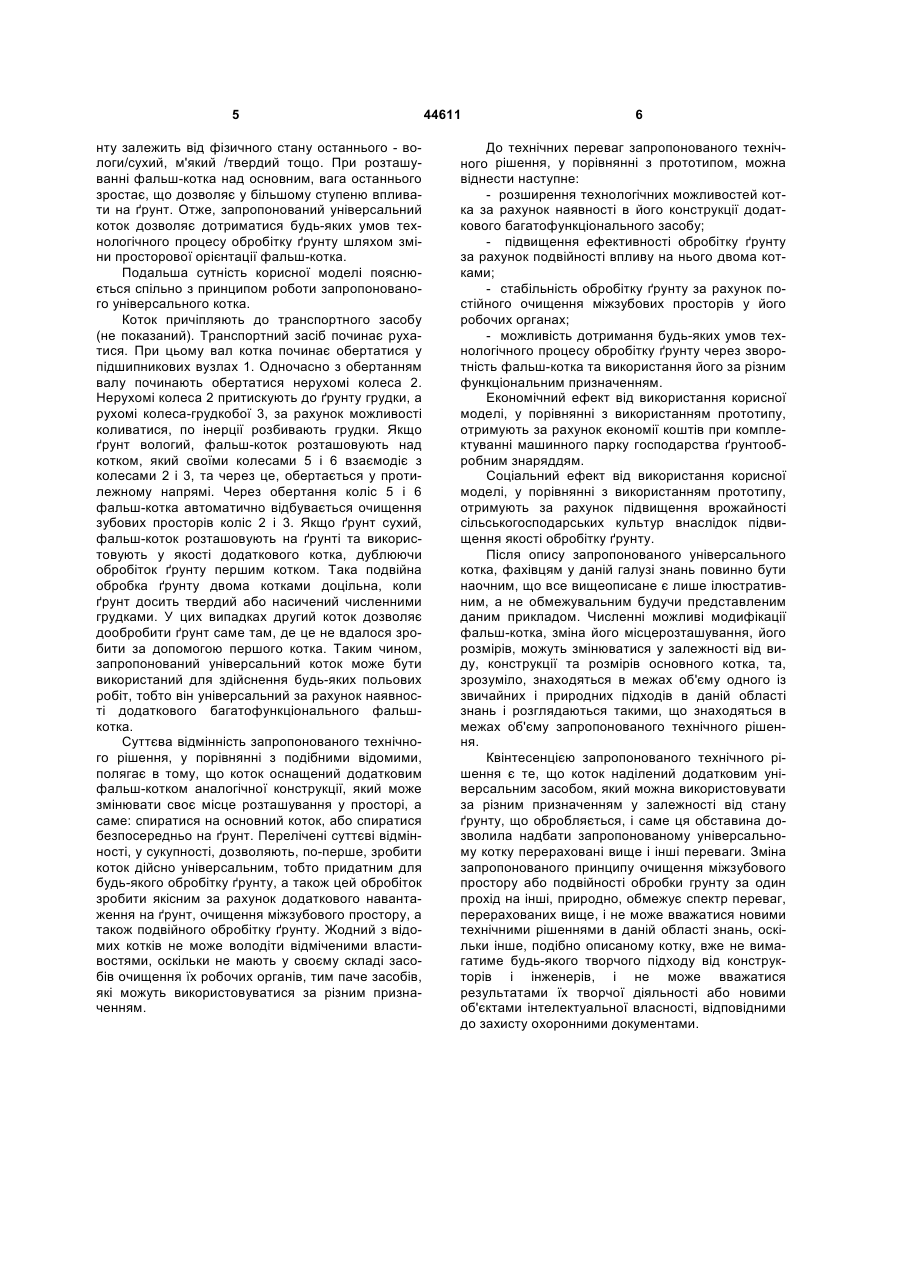

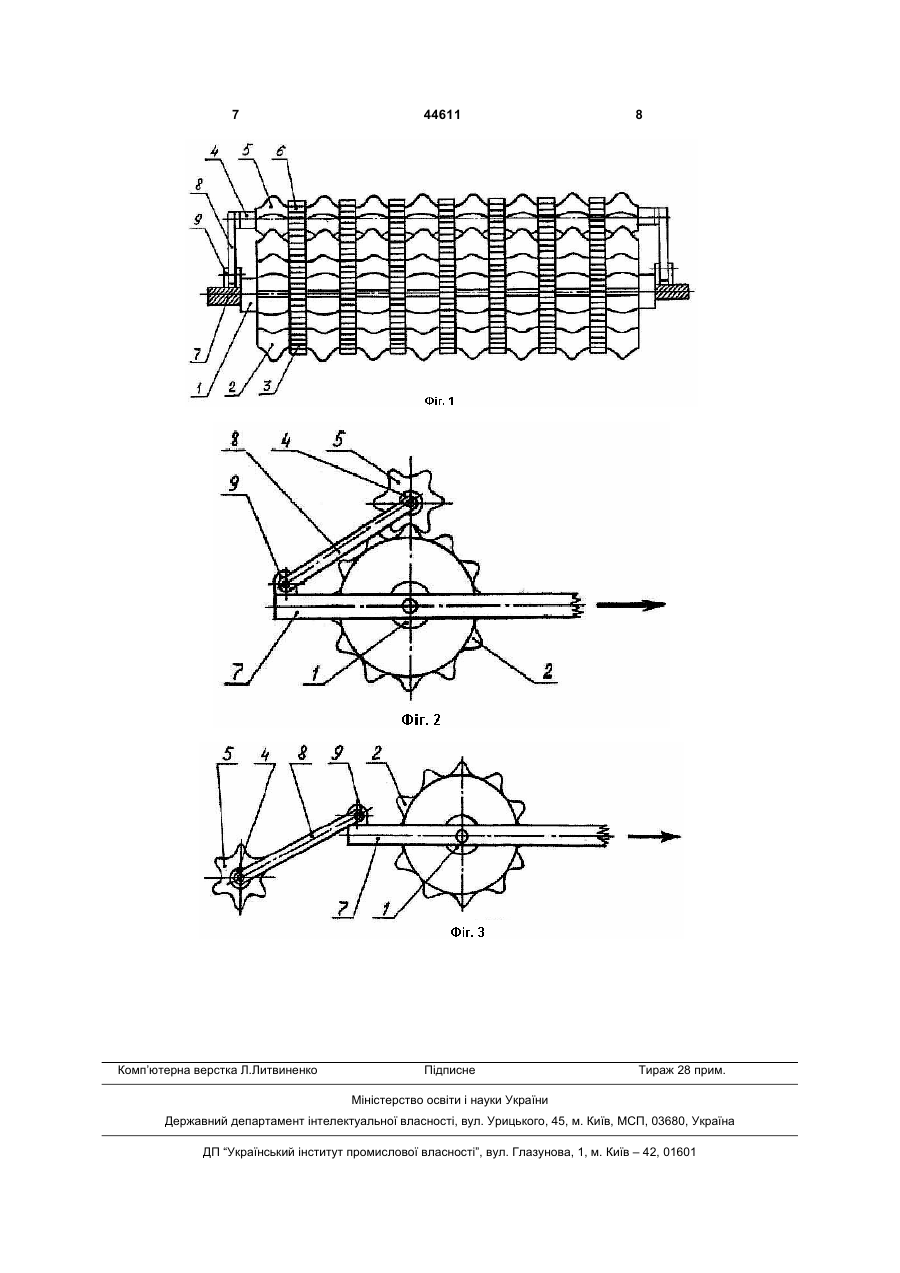

Універсальний коток, який містить горизонтальний вал, кінці якого закріплені у підшипникових вузлах та на якому розташовані робочі органи, виконані у вигляді нанизаних почергово нерухомих коліс з гладкою або зубчастою поверхнею та рухомих коліс-грудкобоїв з зубчастою поверхнею, 3 нологічні умови обробітку ґрунту у гірший бік, що не припустимо. В основу корисної моделі поставлено задачу розширення технологічних можливостей універсального котка та підвищити ефективність обробітку ґрунту, зокрема, подрібнення грудок за рахунок збільшення навантаження на ґрунт або подвійної його обробки шляхом оснащення котка багатофункціональним засобом очищення міжзубових просторів його робочих органів - нерухомих коліс з зубчастою поверхнею та рухомих коліс з зубчастою поверхнею. Рішення поставленої задачі досягається тим, що універсальний коток, який містить горизонтальний вал, кінці якого закріплені у підшипникових вузлах, та на якому розташовані робочі органи, виконані у вигляді нанизаних почергово нерухомих коліс з гладкою або зубчастою поверхнею та рухомих коліс-грудкобоїв з зубчастою поверхнею, причому нерухомі колеса своїми маточинами, ширина яких перевищує ширину обода, притиснуті одне до одного, а між ними вільно розташовані рухомі колеса-грудкобої, внутрішній діаметр яких перевищує зовнішній діаметр маточин нерухомих коліс, згідно пропозиції, додатково оснащений засобом очищення робочих органів, виконаним у вигляді фальш-котка аналогічної конструкції (з нерухомих та рухомих коліс, що чергуються) з аналогічною шириною його робочих органів, який встановлено з можливістю звороту при кінці рами котка, та який або спирається на коток, або спирається на ґрунт для подвійного його обробітку. Завдяки наявності фальш-котка аналогічної конструкції, з'являється можливість очищення міжзубового простору нерухомих і рухомих коліс основного котка. Для здійснення процедури автоматичного очищення вказаного простору, достатньо повернути догори фальш-коток та розташувати його над основним котком. Якщо фальш-коток розгорнути та опустити на ґрунт, він автоматично становиться додатковим котком для покращення ущільнення ґрунту та руйнування грудок. Можливість такого звороту котка забезпечує спосіб його кріплення - він встановлений на поворотній. Отже наявність додаткового фальш-котка дозволяє дотримуватися вимог технологічного процесу обробітку вологого ґрунту за рахунок постійного очищення міжзубового простору (саме при обробітку такого ґрунту відбувається залипання міжзубового простору), або здійснювати подвійний обробіток сухого ґрунту (при обробітку такого ґрунту залипання міжзубового простору не надглядається). До того ж, при обробці твердого ґрунту, розташування фальш-котка над основним котком, збільшує вагу останнього, що приводить до зростання зусилля впливу на ґрунт, та саме так підвищити ефективність руйнування грудок, ущільнення та вирівняння ґрунту. Сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - конструкція запропонованого універсального котка з фальш-котком, що використається у якості засобу очищення міжзубового простору нерухомих та рухомих коліс, вигляд спереду; 44611 4 Фіг.2 - те ж саме, вигляд збоку; Фіг.3 - те ж саме, з фальш-котком, що використається у якості додаткового засобу руйнування грудок, ущільнення, та вирівняння ґрунту, тобто засобу для подвійного обробітку ґрунту. Стрілкою на Фіг.1 і 2 показаний напрям рушення транспортного засобу. Запропонований універсальний коток містить горизонтальний вал (не показаний), кінці якого закріплені у підшипникових вузлах 1 для вільного обертання котка при пересуванні транспортного засобу (не показаний), до якого причеплений коток. На горизонтальний вал нанизані почергово нерухомі колеса 2 з гладкою або зубчастою поверхнею та рухомі колеса-грудкобої 3 з зубчастою поверхнею. Нерухомі колеса 2 своїми маточинами (не показані), ширина яких перевищує ширину обода, притиснуті одне до одного, а між ними вільно розташовані рухомі колеса-грудкобої 3, внутрішній діаметр отвору яких перевищує зовнішній діаметр маточин нерухомих коліс 2. Ширина рухомих коліс-грудкобоїв 3 менша за сумарну ширину двох суміжних маточин, що не перешкоджає вільному обертанню рухомих коліс-грудкобоїв 3 у зазорі між ободами суміжних нерухомих коліс 2. Завдяки переліченим розмірам нерухомих коліс 2 і рухомих коліс-грудкобоїв 3, останні можуть вільно обертатися навколо маточин та відхилятися від осі валу при обертанні котка. Це дозволяє отримати ударне навантаження „підскочуючих" коліс-грудкобоїв 3 та, саме так, ефективно руйнувати грудки. У залежності від умов обробітку та стану ґрунту, нерухомі колеса 2 можуть мати гладку або зубчасту робочу поверхню, Запропонований універсальний коток додатково оснащений засобом очищення його робочих органів, який виконаний у вигляді фальш-котка аналогічної конструкції, а саме: з горизонтального валу (не показаний), кінці якого закріплені у підшипникових вузлах 4 для вільного обертання фальшкотка при обертанні нерухомих 2 та рухомих 3 коліс. Фальш-коток має аналогічні за конструкцією та шириною нерухомі 5 та рухомі 6 колеса, тобто такі ж самі як колеса 2 і 3 та також саме встановлені по черзі. Отже, нерухомі колеса 5 фальш-котка співпадають з нерухомими колесами 2, а рухомі колеса 6 співпадають з рухомими колесами 3. Оскільки у обох катках колеса 2 і 3 та 5 і 6 зуби однакові, то зуби коліс 5 і 6 потрапляють у міжзубові простори коліс 2 і 3, і навпаки: зуби коліс 2 і 3 потрапляють у міжзубові простори коліс 5 і 6. Це дає змогу взаємоочищення зубових просторів і ця операція очищення відбувається коли фальш-коток знаходиться над основним котком. Фальш-коток прикріплений до рами 7 котка за допомогою зворотних важелів 8, кінці яких встановлені на осях 9. Довжина важелів 8 підбирається такою, щоб фальш-коток опинявся зверху основного котка. При розвороті важелів 8, фальш-коток опускається на ґрунт і виконує функцію додаткового засобу обробітку ґрунту, тобто універсальний коток перетворюється у подвійний. Використання фальшкотка у якості засобу очищення між зубового простору чи у якості додаткового засобу обробітку ґру 5 нту залежить від фізичного стану останнього - вологи/сухий, м'який /твердий тощо. При розташуванні фальш-котка над основним, вага останнього зростає, що дозволяє у більшому ступеню впливати на ґрунт. Отже, запропонований універсальний коток дозволяє дотриматися будь-яких умов технологічного процесу обробітку ґрунту шляхом зміни просторової орієнтації фальш-котка. Подальша сутність корисної моделі пояснюється спільно з принципом роботи запропонованого універсального котка. Коток причіпляють до транспортного засобу (не показаний). Транспортний засіб починає рухатися. При цьому вал котка починає обертатися у підшипникових вузлах 1. Одночасно з обертанням валу починають обертатися нерухомі колеса 2. Нерухомі колеса 2 притискують до ґрунту грудки, а рухомі колеса-грудкобої 3, за рахунок можливості коливатися, по інерції розбивають грудки. Якщо ґрунт вологий, фальш-коток розташовують над котком, який своїми колесами 5 і 6 взаємодіє з колесами 2 і 3, та через це, обертається у протилежному напрямі. Через обертання коліс 5 і 6 фальш-котка автоматично відбувається очищення зубових просторів коліс 2 і 3. Якщо ґрунт сухий, фальш-коток розташовують на ґрунті та використовують у якості додаткового котка, дублюючи обробіток ґрунту першим котком. Така подвійна обробка ґрунту двома котками доцільна, коли ґрунт досить твердий або насичений численними грудками. У цих випадках другий коток дозволяє дообробити ґрунт саме там, де це не вдалося зробити за допомогою першого котка. Таким чином, запропонований універсальний коток може бути використаний для здійснення будь-яких польових робіт, тобто він універсальний за рахунок наявності додаткового багатофункціонального фальшкотка. Суттєва відмінність запропонованого технічного рішення, у порівнянні з подібними відомими, полягає в тому, що коток оснащений додатковим фальш-котком аналогічної конструкції, який може змінювати своє місце розташування у просторі, а саме: спиратися на основний коток, або спиратися безпосередньо на ґрунт. Перелічені суттєві відмінності, у сукупності, дозволяють, по-перше, зробити коток дійсно універсальним, тобто придатним для будь-якого обробітку ґрунту, а також цей обробіток зробити якісним за рахунок додаткового навантаження на ґрунт, очищення міжзубового простору, а також подвійного обробітку ґрунту. Жодний з відомих котків не може володіти відміченими властивостями, оскільки не мають у своєму складі засобів очищення їх робочих органів, тим паче засобів, які можуть використовуватися за різним призначенням. 44611 6 До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - розширення технологічних можливостей котка за рахунок наявності в його конструкції додаткового багатофункціонального засобу; - підвищення ефективності обробітку ґрунту за рахунок подвійності впливу на нього двома котками; - стабільність обробітку ґрунту за рахунок постійного очищення міжзубових просторів у його робочих органах; - можливість дотримання будь-яких умов технологічного процесу обробітку ґрунту через зворотність фальш-котка та використання його за різним функціональним призначенням. Економічний ефект від використання корисної моделі, у порівнянні з використанням прототипу, отримують за рахунок економії коштів при комплектуванні машинного парку господарства ґрунтообробним знаряддям. Соціальний ефект від використання корисної моделі, у порівнянні з використанням прототипу, отримують за рахунок підвищення врожайності сільськогосподарських культур внаслідок підвищення якості обробітку ґрунту. Після опису запропонованого універсального котка, фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним будучи представленим даним прикладом. Численні можливі модифікації фальш-котка, зміна його місцерозташування, його розмірів, можуть змінюватися у залежності від виду, конструкції та розмірів основного котка, та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що коток наділений додатковим універсальним засобом, який можна використовувати за різним призначенням у залежності від стану ґрунту, що обробляється, і саме ця обставина дозволила надбати запропонованому універсальному котку перераховані вище і інші переваги. Зміна запропонованого принципу очищення міжзубового простору або подвійності обробки грунту за один прохід на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інше, подібно описаному котку, вже не вимагатиме будь-якого творчого підходу від конструкторів і інженерів, і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 7 Комп’ютерна верстка Л.Литвиненко 44611 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
