Спосіб ізолювання труби трубчастою оболонкою

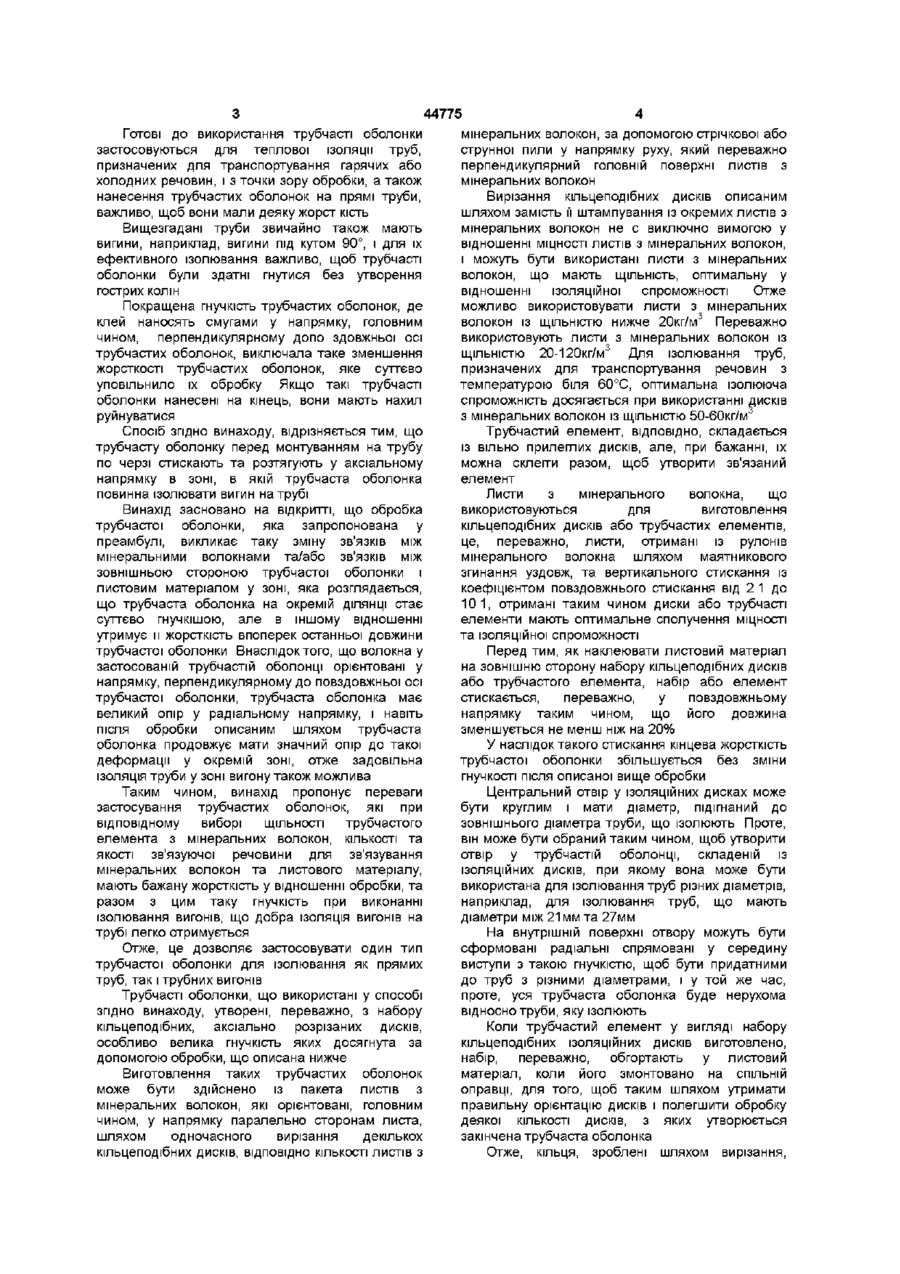

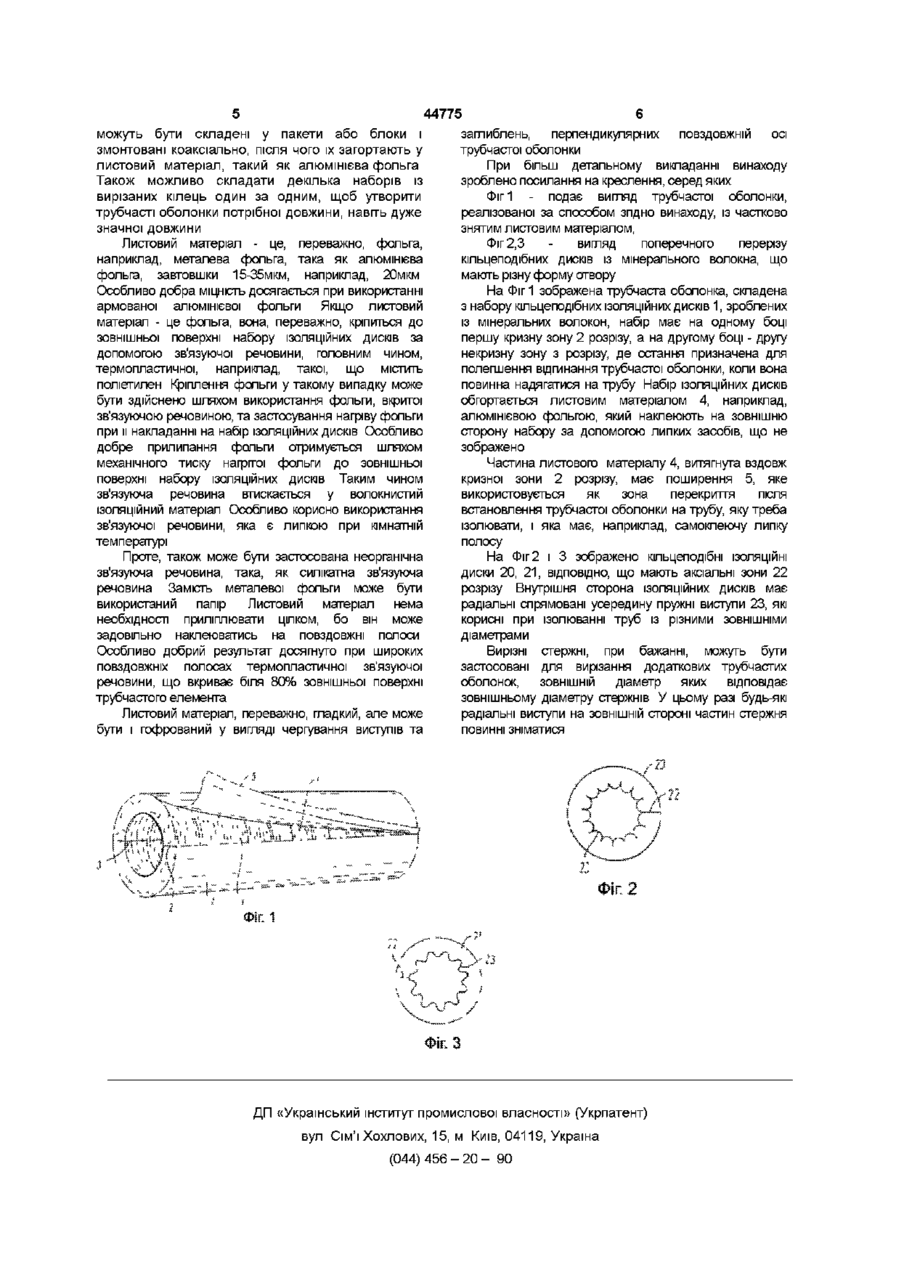

1 Спосіб ізолювання труби, в якому трубчасту оболонку, яка містить трубчастий елемент, необов'язково - радіально розрізаний, із зв'язаних мінеральних волокон, орієнтованих суттєвою мірою перпендикулярно до поздовжньої осі трубчастого елемента, та листовий матеріал (4), який є прикріпленим до зовнішньої сторони зазначеного трубчастого елемента за допомогою клею, прикріплюють таким чином, щоб обгорнути ним зазначену трубу, який відрізняється тим, що зазначену трубчасту оболонку перед прикріпленням до труби почергово стискають і розтягують у аксіальному напрямку у зоні, в якій ця трубчаста оболонка має ізолювати вигин на зазначеній трубі використовують трубчасту оболонку, трубчастий елемент якої утворений набором кільцеподібних аксіально розрізаних дисків (1, 20, 21) 3 Спосіб за п 2, який відрізняється тим, що зазначений набір кільцеподібних аксіально розрізаних дисків (1, 20, 21) виготовляють шляхом складання у пакет листів з мінеральних волокон, орієнтованих суттєвою мірою паралельно сторонам листів, та вирізання за один раз певної КІЛЬКОСТІ кільцеподібних дисків, яка відповідає КІЛЬКОСТІ зазначених листів з мінерального волокна 4 Спосіб за пп 1-3, який відрізняється тим, що використовують трубчасті оболонки, трубчастий елемент яких є виготовленим з матеріалу з мінеральними волокнами, що має ЩІЛЬНІСТЬ ВІД 20 2 Спосіб за п 1, який відрізняється тим, що до 120 кг/м3 5 Спосіб за будь-яким із пунктів 1-4, який відрізняється тим, що зазначений трубчастий елемент є виготовленим із листів з мінеральними волокнами, одержаних шляхом маятникового згинання та оброблених за допомогою поздовжнього та вертикального стискання 6 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують трубчасту оболонку, трубчастий елемент якої є таким, що зазнав стискання у аксіальному напрямку, перед покриттям листовим матеріалом (4) Даний винахід належить до способів ізолювання труб, згідно з яким трубчаста оболонка охоплює необов'язково радіально розрізані трубчасті елементи із зв'язаних мінеральних волокон, орієнтованих, головним чином, у напрямку, перпендикулярному повздовжній осі трубчастого елемента, та листовий матеріал, який шляхом наклеювання кріплять до зовнішньої сторони трубчастого елемента таким чином, щоб обгорнути трубу У аналогах DK-157627В і DK-159941В описано трубчасті оболонки згаданого вище типу, в яких листовий матеріал, наприклад, складається із шарів паперу, пластиків або металевої фольги Щоб полегшити формовку такої трубчастої оболонки навкруги вигину труби клей накладають у вигляді, головним чином, паралельних вузьких смуг, або рядів крапок клею, причому, ці полоси або ряди спрямовані, по суті, перпендикулярно повздовжній осі трубчастого елемента У відомих трубчастих оболонках трубчастий елемент із мінеральних волокон може бути складений із з'єднаних коаксіально розрізаних ізольованих дисків, які мають центральний отвір Згідно ДО ВІДОМОГО способу, наприклад, патент Японії №6-137485, набір дисків отримують шляхом розпилювання пакета листів із зв'язаних мінеральних волокон, після чого отриманий набір обгортають листовим матеріалом, наприклад, гофрованою металевою фольгою О ю 44775 Готові ДО використання трубчасті оболонки застосовуються для теплової ізоляції труб, призначених для транспортування гарячих або холодних речовин, і з точки зору обробки, а також нанесення трубчастих оболонок на прямі труби, важливо, щоб вони мали деяку жорст кість Вищезгадані труби звичайно також мають вигини, наприклад, вигини під кутом 90°, і для їх ефективного ізолювання важливо, щоб трубчасті оболонки були здатні гнутися без утворення гострих колін Покращена гнучкість трубчастих оболонок, де клей наносять смугами у напрямку, головним чином, перпендикулярному допо здовжньої осі трубчастих оболонок, виключала таке зменшення жорсткості трубчастих оболонок, яке суттєво уповільнило їх обробку Якщо такі трубчасті оболонки нанесені на кінець, вони мають нахил руйнуватися Спосіб згідно винаходу, відрізняється тим, що трубчасту оболонку перед монтуванням на трубу по черзі стискають та розтягують у аксіальному напрямку в зоні, в якій трубчаста оболонка повинна ізолювати вигин на трубі Винахід засновано на відкритті, що обробка трубчастої оболонки, яка запропонована у преамбулі, викликає таку зміну зв'язків між мінеральними волокнами та/або зв'язків між зовнішньою стороною трубчастої оболонки і листовим матеріалом у зоні, яка розглядається, що трубчаста оболонка на окремій ДІЛЯНЦІ стає суттєво гнучкішою, але в іншому відношенні утримує и жорсткість впоперек останньої довжини трубчастої оболонки Внаслідок того, що волокна у застосованій трубчастій оболонці орієнтовані у напрямку, перпендикулярному до повздовжньої осі трубчастої оболонки, трубчаста оболонка має великий опір у радіальному напрямку, і навіть після обробки описаним шляхом трубчаста оболонка продовжує мати значний опір до такої деформації у окремій зоні, отже задовільна ІЗОЛЯЦІЯ труби у зоні вигону також можлива Таким чином, винахід пропонує переваги застосування трубчастих оболонок, які при відповідному виборі ЩІЛЬНОСТІ трубчастого елемента з мінеральних волокон, КІЛЬКОСТІ та якості зв'язуючої речовини для зв'язування мінеральних волокон та листового матеріалу, мають бажану жорсткість у відношенні обробки, та разом з цим таку гнучкість при виконанні ізолювання вигонів, що добра ІЗОЛЯЦІЯ ВИГОНІВ на трубі легко отримується Отже, це дозволяє застосовувати один тип трубчастої оболонки для ізолювання як прямих труб, так і трубних вигонів Трубчасті оболонки, що використані у способі згідно винаходу, утворені, переважно, з набору кільцеподібних, аксіально розрізаних дисків, особливо велика гнучкість яких досягнута за допомогою обробки, що описана нижче Виготовлення таких трубчастих оболонок може бути здійснено із пакета листів з мінеральних волокон, які орієнтовані, головним чином, у напрямку паралельно сторонам листа, шляхом одночасного вирізання декількох кільцеподібних дисків, ВІДПОВІДНО КІЛЬКОСТІ листів з мінеральних волокон, за допомогою стрічкової або струнної пили у напрямку руху, який переважно перпендикулярний головній поверхні листів з мінеральних волокон Вирізання кільцеподібних дисків описаним шляхом замість її штампування із окремих листів з мінеральних волокон не с виключно вимогою у відношенні МІЦНОСТІ листів з мінеральних волокон, і можуть бути використані листи з мінеральних волокон, що мають ЩІЛЬНІСТЬ, оптимальну у відношенні ізоляційної спроможності Отже можливо використовувати листи з мінеральних волокон із ЩІЛЬНІСТЮ нижче 20кг/м3 Переважно використовують листи з мінеральних волокон із ЩІЛЬНІСТЮ 20-120кг/м3 Для ізолювання труб, призначених для транспортування речовин з температурою біля 60°С, оптимальна ізолююча спроможність досягається при використанні дисків з мінеральних волокон із ЩІЛЬНІСТЮ 50-60КГ/М Трубчастий елемент, ВІДПОВІДНО, складається із вільно прилеглих дисків, але, при бажанні, їх можна склеїти разом, щоб утворити зв'язаний елемент Листи з мінерального волокна, що використовуються для виготовлення кільцеподібних дисків або трубчастих елементів, це, переважно, листи, отримані із рулонів мінерального волокна шляхом маятникового згинання уздовж, та вертикального стискання із коефіцієнтом повздовжнього стискання від 2 1 до 10 1, отримані таким чином диски або трубчасті елементи мають оптимальне сполучення МІЦНОСТІ та ізоляційної спроможності Перед тим, як наклеювати листовий матеріал на зовнішню сторону набору кільцеподібних дисків або трубчастого елемента, набір або елемент стискається, переважно, у повздовжньому напрямку таким чином, що його довжина зменшується не менш ніж на 20% У наслідок такого стискання кінцева жорсткість трубчастої оболонки збільшується без зміни гнучкості після описаної вище обробки Центральний отвір у ІЗОЛЯЦІЙНИХ дисках може бути круглим і мати діаметр, підігнаний до зовнішнього діаметра труби, що ізолюють Проте, він може бути обраний таким чином, щоб утворити отвір у трубчастій оболонці, складеній із ІЗОЛЯЦІЙНИХ дисків, при якому вона може бути використана для ізолювання труб різних діаметрів, наприклад, для ізолювання труб, що мають діаметри між 21 мм та 27мм На внутрішній поверхні отвору можуть бути сформовані радіальні спрямовані у середину виступи з такою гнучкістю, щоб бути придатними до труб з різними діаметрами, і у той же час, проте, уся трубчаста оболонка буде нерухома відносно труби, яку ізолюють Коли трубчастий елемент у вигляді набору кільцеподібних ІЗОЛЯЦІЙНИХ дисків виготовлено, набір, переважно, обгортають у листовий матеріал, коли його змонтовано на СПІЛЬНІЙ оправці, для того, щоб таким шляхом утримати правильну орієнтацію дисків і полегшити обробку деякої КІЛЬКОСТІ дисків, з яких утворюється закінчена трубчаста оболонка Отже, кільця, зроблені шляхом вирізання, 44775 можуть бути складені у пакети або блоки і змонтовані коаксіально, після чого їх загортають у листовий матеріал, такий як алюмінієва фольга Також можливоскладати декілька наборів із вирізаних кілець один за одним, щоб утворити трубчасті оболонки потрібної довжини, навіть дуже значної довжини Листовий матеріал - це, переважно, фольга, наприклад, металева фольга, така як алюмінієва фольга, завтовшки 15-35мкм, наприклад, 20мкм Особливо добра МІЦНІСТЬ досягається при використанні армованої алюмінієвої фольги Якщо листовий матеріал - це фольга, вона, переважно, кріпиться до зовнішньої поверхні набору ІЗОЛЯЦІЙНИХ ДИСКІВ за допомогою зв'язуючої речовини, головним чином, термопластичної, наприклад, такої, що містить поліетилен Кріплення фольги у такому випадку може бути здійснено шляхом використання фольги, вкритої зв'язуючою речовиною, та застосування нагріву фольги при и накладанні на набір ІЗОЛЯЦІЙНИХ ДИСКІВ Особливо добре прилипання фольги отримується шляхом механічного тиску нагрггої фольги до зовнішньої поверхні набору ІЗОЛЯЦІЙНИХ ДИСКІВ Таким чином зв'язуюча речовина втискається у волокнистий ІЗОЛЯЦІЙНИЙ матеріал Особливо корисно використання зв'язуючої речовини, яка є липкою при кімнатній температурі Проте, також може бути застосована неорганічна зв'язуюча речовина, така, як силікатна зв'язуюча речовина Замість металевої фольги може бути використаний папір Листовий матеріал нема необхідності приліплювати ціпком, бо він може задовільно наклеюватись на повздовжні полоси Особливо добрий результат досягнуто при широких повздовжніх полосах термопластичної зв'язуючої речовини, що вкриває біля 80% зовнішньої поверхні трубчастого елемента Листовий матеріал, переважно, гладкий, але може бути і гофрований у вигляді чергування виступів та \ заглиблень, перпендикулярних повздовжній осі трубчастої оболонки При більш детальному викладанні винаходу зроблено посилання на креслення, серед яких Фіг 1 - подає вигляд трубчастої оболонки, реалізованої за способом згідно винаходу, із частково знятим листовим матеріалом, Фіг 2,3 вигляд поперечного перерізу кільцеподібних дисків із мінерального волокна, що мають різну форму отвору На Фіг 1 зображена трубчаста оболонка, складена з набору кільцеподібних ІЗОЛЯЦІЙНИХ ДИСКІВ 1, зроблених із мінеральних волокон, набір має на одному боці першу кризну зону 2 розрізу, а на другому боці - другу некризну зону з розрізу, де остання призначена для полегшення відгинання трубчастої оболонки, коли вона повинна надягатися на трубу Набір ІЗОЛЯЦІЙНИХ ДИСКІВ обгортається листовим матеріалом 4, наприклад, алюмінієвою фольгою, який наклеюють на зовнішню сторону набору за допомогою липких засобів, що не зображено Частина листового матеріалу 4, витягнута вздовж кризної зони 2 розрізу, має поширення 5, яке використовується як зона перекриття після встановлення трубчастої оболонки на трубу, яку треба ізолювати, і яка має, наприклад, самокпеючу липку полосу На Фіг 2 і 3 зображено кільцеподібні ІЗОЛЯЦІЙНІ диски 20, 21, ВІДПОВІДНО, що мають аксіальні зони 22 розрізу Внутрішня сторона ІЗОЛЯЦІЙНИХ ДИСКІВ має радіальні спрямовані усередину пружні виступи 23, які корисні при ізолюванні труб із різними ЗОВНІШНІМИ діаметрами Вирізні стержні, при бажанні, можуть бути застосовані для вирізання додаткових трубчастих оболонок, ЗОВНІШНІЙ діаметр яких відповідає зовнішньому діаметру стержнів У цьому разі будь-які радіальні виступи на ЗОВНІШНІЙ стороні частин стержня повинні зніматися ~
