Подвійний приціл одночасного прицілювання для зброї

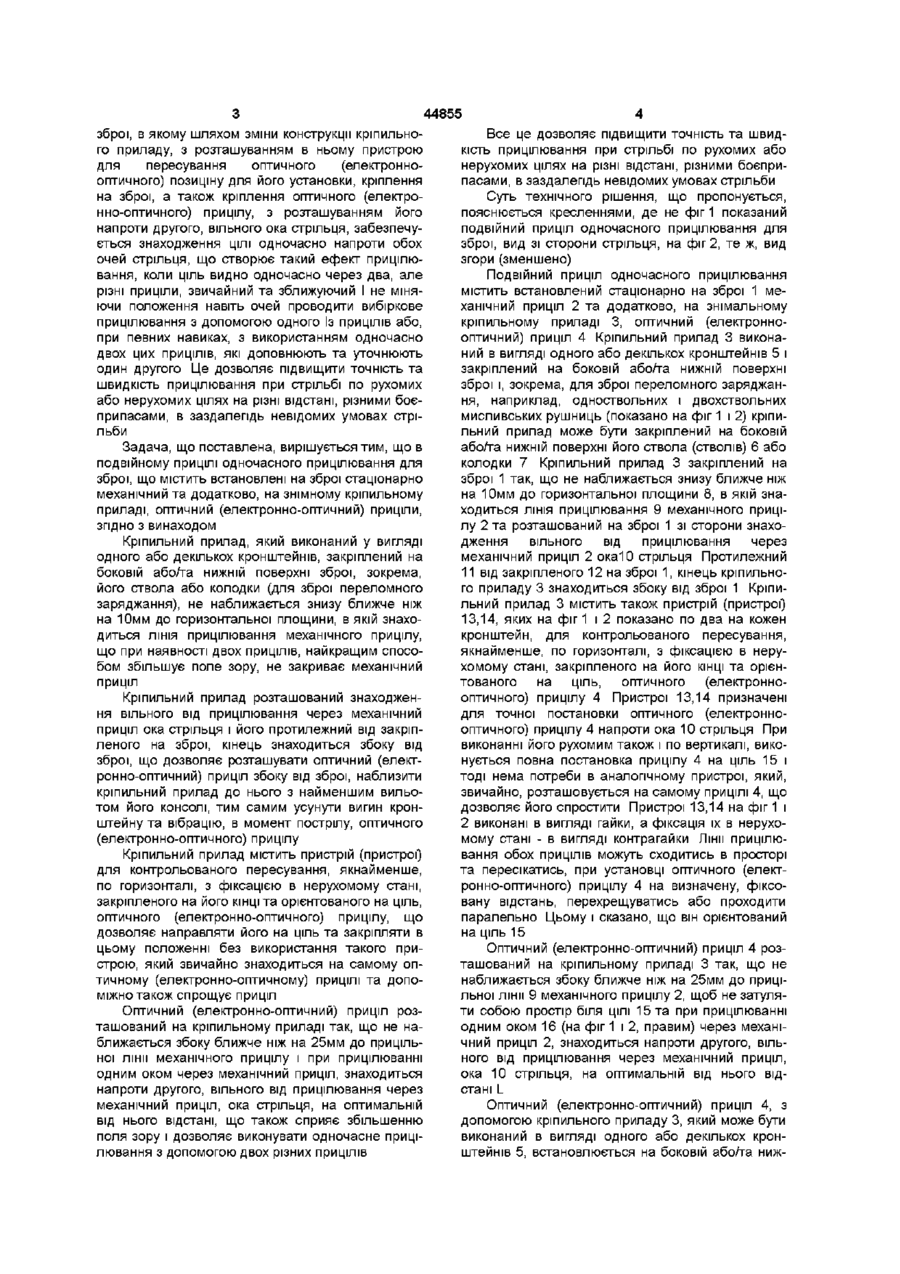

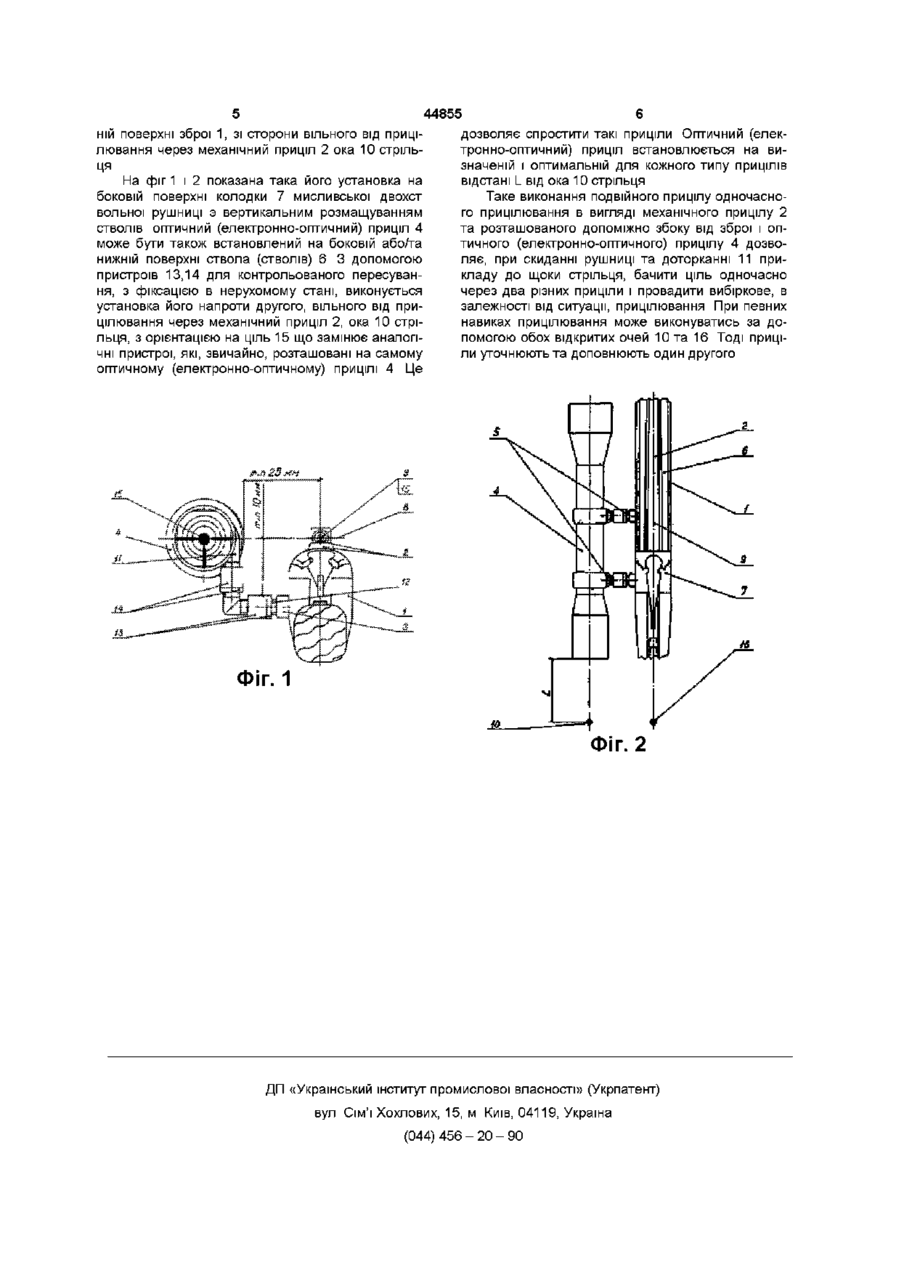

Подвійний приціл одночасного прицілювання для зброї, що містить встановлені на зброї стаціонарно механічний та додатково, на знімному кріпильному приладі, оптичний або електроннооптичний приціли, який відрізняється тим, що кріпильний прилад, який виконаний у вигляді одного або декількох кронштейнів, закріплений на боковій та/або нижній поверхні зброї, а для зброї переломного заряджання на и стволі або колодці, і не наближається знизу ближче ніж на 10 мм до горизонтальної площини, в якій знаходиться ЛІНІЯ прицілювання механічного прицілу, причому розташований з боку знаходження вільного від прицілювання через механічний приціл ока стрілка і його протилежний від закріпленого на зброї кінець знаходиться збоку від зброї, а також містить пристрій або пристрої для контрольованого пересування, з фіксацією в нерухомому стані закріпленого на його КІНЦІ та орієнтованого на ціль оптичного або електронно-оптичного прицілу, який розташований на кріпильному приладі так, що не наближається збоку ближче ніж на 25 мм до прицільної лінії механічного прицілу і при прицілюванні одним оком через механічний приціл знаходиться напроти другого, вільного від прицілювання через механічний приціл, ока стрілка, на оптимальній від нього відстані О Винахід належить до прицільних пристроїв, наведенню, а саме до відкидних прицілів, тобто комплектам з двох або більше прицілів, які не встановлюються в ЛІНІЮ прицілу в обов'язковому порядку Відомий ПОДВІЙНИЙ приціл (патент Німеччини №4113300 МПК F 41 G 1/08, 1/36), що містить оптичний (електронно-оптичний) приціл, в якому з допомогою частково проникного дзеркала відображення ЦІЛІ переноситься на паралельну трубу, яка встановлена перед другим оком стрільця І тоді обидва ока приймають участь в прицілюванні Вадою такого прицілу є те, що він знаходиться між обома очима стрільця та ціллю, тому закриває собою простір, в ньому, в силу конструктивних особливостей таких прицілів, обмежене поле зору і збільшується час на пошук ЦІЛІ, З ЙОГО ДОПОМОГОЮ неможливо здійснити прицілювання по ЦІЛІ, яка швидко рухається Крім того, в ньому відображення ЦІЛІ, що проходить через частково проникне дзеркало, частково темнішає Конструкція прицілу значно ускладнюється Все це не дозволяє підвищити точність та швидкість прицілювання при стрільбі по рухомих або нерухомих цілях на різні відстані, різними боєприпасами, в заздалегідь не відомих умовах стрільби Відомий ПОДВІЙНИЙ приціл для зброї, що містить встановлені на зброї стаціонарно механічний та додатково, на знімальному кріпильному приладі, оптичний (електронно-оптичний) приціли (Российский оружейный журнал - ружье, Россия, Санкт-Петербург, 4,98, стр 43) Вадою такого прицілу є те, що кріпильний прилад виступає від поверхні зброї вгору, а оптичний (елек-троннооптичний) приціл розташовується зверху, над зброєю і над механічним прицілом Тому ціль одночасно спостерігається тільки через один з цих прицілів і можливе тільки вибірне прицілювання, або через механічний, або через оптичний (електронно-оптичний) приціл, одним оком, а стрільцю необхідно зміцдаися по вертикалі вгору або вниз, на що йде час, а ціль на деякий час губиться із круговиду Окрім цього, таке розташування прицілів закриває собою простір навкруги ЦІЛІ Все це не дозволяє підвищити точність та швидкість прицілювання при стрільбі по рухомих або нерухомих цілях на різні відстані, різними боєприпасами, в заздалегідь невідомих умовах стрільби В основі винаходу поставлено задачу створення процілу одночасного прицілювання для ю ю 00 44855 зброї, в якому шляхом зміни конструкції кріпильного приладу, з розташуванням в ньому пристрою для пересування оптичного (електроннооптичного) позиціну для його установки, кріплення на зброї, а також кріплення оптичного (електронно-оптичного) прицілу, з розташуванням його напроти другого, вільного ока стрільця, забезпечується знаходження ЦІЛІ одночасно напроти обох очей стрільця, що створює такий ефект прицілювання, коли ціль видно одночасно через два, але різні приціли, звичайний та зближуючий І не міняючи положення навіть очей проводити вибіркове прицілювання з допомогою одного Із прицілів або, при певних навиках, з використанням одночасно двох цих прицілів, які доповнюють та уточнюють один другого Це дозволяє підвищити точність та швидкість прицілювання при стрільбі по рухомих або нерухомих цілях на різні відстані, різними боєприпасами, в заздалегідь невідомих умовах стрільби Задача, що поставлена, вирішується тим, що в подвійному прицілі одночасного прицілювання для зброї, що містить встановлені на зброї стаціонарно механічний та додатково, на знімному кріпильному приладі, оптичний (електронно-оптичний) приціли, згідно з винаходом Кріпильний прилад, який виконаний у вигляді одного або декількох кронштейнів, закріплений на боковій або^а нижній поверхні зброї, зокрема, його ствола або колодки (для зброї переломного заряджання), не наближається знизу ближче ніж на 10мм до горизонтальної площини, в якій знаходиться ЛІНІЯ прицілювання механічного прицілу, що при наявності двох прицілів, найкращим способом збільшує поле зору, не закриває механічний приціл Кріпильний прилад розташований знаходження вільного від прицілювання через механічний приціл ока стрільця і його протилежний від закріпленого на зброї, кінець знаходиться збоку від зброї, що дозволяє розташувати оптичний (електронно-оптичний) приціл збоку від зброї, наблизити кріпильний прилад до нього з найменшим вильотом його консолі, тим самим усунути вигин кронштейну та вібрацію, в момент пострілу, оптичного (електронно-оптичного) прицілу Кріпильний прилад містить пристрій (пристрої) для контрольованого пересування, якнайменше, по горизонталі, з фіксацією в нерухомому стані, закріпленого на його КІНЦІ та орієнтованого на ціль, оптичного (електронно-оптичного) прицілу, що дозволяє направляти його на ціль та закріпляти в цьому положенні без використання такого пристрою, який звичайно знаходиться на самому оптичному (електронно-оптичному) прицілі та допоміжно також спрощує приціл Оптичний (електронно-оптичний) приціл розташований на кріпильному приладі так, що не наближається збоку ближче ніж на 25мм до прицільної лінії механічного прицілу і при прицілюванні одним оком через механічний приціл, знаходиться напроти другого, вільного від прицілювання через механічний приціл, ока стрільця, на оптимальній від нього відстані, що також сприяє збільшенню поля зору і дозволяє виконувати одночасне прицілювання з допомогою двох різних прицілів Все це дозволяє підвищити точність та швидкість прицілювання при стрільбі по рухомих або нерухомих цілях на різні відстані, різними боєприпасами, в заздалегідь невідомих умовах стрільби Суть технічного рішення, що пропонується, пояснюється кресленнями, де не фіг 1 показаний подвійний приціл одночасного прицілювання для зброї, вид зі сторони стрільця, на фіг 2, те ж, вид згори (зменшено) Подвійний приціл одночасного прицілювання містить встановлений стаціонарно на зброї 1 механічний приціл 2 та додатково, на знімальному кріпильному приладі 3, оптичний (електроннооптичний) приціл 4 Кріпильний прилад 3 виконаний в вигляді одного або декількох кронштейнів 5 і закріплений на боковій або^а нижній поверхні зброї і, зокрема, для зброї переломного заряджання, наприклад, одноствольних і двохствольних мисливських рушниць (показано на фіг 1 і 2) кріпильний прилад може бути закріплений на боковій або^а нижній поверхні його ствола (стволів) 6 або колодки 7 Кріпильний прилад 3 закріплений на зброї 1 так, що не наближається знизу ближче ніж на 10мм до горизонтальної площини 8, в якій знаходиться ЛІНІЯ прицілювання 9 механічного прицілу 2 та розташований на зброї 1 зі сторони знаходження вільного від прицілювання через механічний приціл 2 окаЮ стрільця Протилежний 11 від закріпленого 12 на зброї 1, кінець кріпильного приладу 3 знаходиться збоку від зброї 1 Кріпильний прилад 3 містить також пристрій (пристрої) 13,14, яких на фіг 1 і 2 показано по два на кожен кронштейн, для контрольованого пересування, якнайменше, по горизонталі, з фіксацією в нерухомому стані, закріпленого на його КІНЦІ та орієнтованого на ціль, оптичного (електроннооптичного) прицілу 4 Пристрої 13,14 призначені для точної постановки оптичного (електроннооптичного) прицілу 4 напроти ока 10 стрільця При виконанні його рухомим також і по вертикалі, виконується повна постановка прицілу 4 на ціль 15 і тоді нема потреби в аналогічному пристрої, який, звичайно, розташовується на самому прицілі 4, що дозволяє його спростити Пристрої 13,14 на фіг 1 і 2 виконані в вигляді гайки, а фіксація їх в нерухомому стані - в вигляді контрагайки Ліни прицілювання обох прицілів можуть сходитись в просторі та пересікатись, при установці оптичного (електронно-оптичного) прицілу 4 на визначену, фіксовану відстань, перехрещуватись або проходити паралельно Цьому і сказано, що він орієнтований на ціль 15 Оптичний (електронно-оптичний) приціл 4 розташований на кріпильному приладі 3 так, що не наближається збоку ближче ніж на 25мм до прицільної лінії 9 механічного прицілу 2, щоб не затуляти собою простір біля ЦІЛІ 15 та при прицілюванні одним оком 16 (на фіг 1 і 2, правим) через механічний приціл 2, знаходиться напроти другого, вільного від прицілювання через механічний приціл, ока 10 стрільця, на оптимальній від нього відстані L Оптичний (електронно-оптичний) приціл 4, з допомогою кріпильного приладу 3, який може бути виконаний в вигляді одного або декількох кронштейнів 5, встановлюється на боковій або^а ниж ній поверхні зброї 1, зі сторони вільного від прицілювання через механічний приціл 2 ока 10 стрільця На фіг 1 і 2 показана така його установка на боковій поверхні колодки 7 мисливської двохст вольної рушниці э вертикальним розмащуванням стволів оптичний (електронно-оптичний) приціл 4 може бути також встановлений на боковій або^а нижній поверхні ствола (стволів) 6 3 допомогою пристроїв 13,14 для контрольованого пересування, з фіксацією в нерухомому стані, виконується установка його напроти другого, вільного від прицілювання через механічний приціл 2, ока 10 стрільця, з орієнтацією на ціль 15 що замінює аналогічні пристрої, які, звичайно, розташовані на самому оптичному (електронно-оптичному) прицілі 4 Це 44855 дозволяє спростити такі приціли Оптичний (електронно-оптичний) приціл встановлюється на визначеній і оптимальній для кожного типу прицілів відстані L від ока 10 стрільця Таке виконання подвійного прицілу одночасного прицілювання в вигляді механічного прицілу 2 та розташованого допоміжно збоку від зброї і оптичного (електронно-оптичного) прицілу 4 дозволяє, при скиданні рушниці та доторканні 11 прикладу до щоки стрільця, бачити ціль одночасно через два різних приціли і провадити вибіркове, в залежності від ситуації, прицілювання При певних навиках прицілювання може виконуватись за допомогою обох відкритих очей 10 та 16 Тоді приціли уточнюють та доповнюють один другого ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
