Станція постановки модульованих завад оптико-електронним приладам

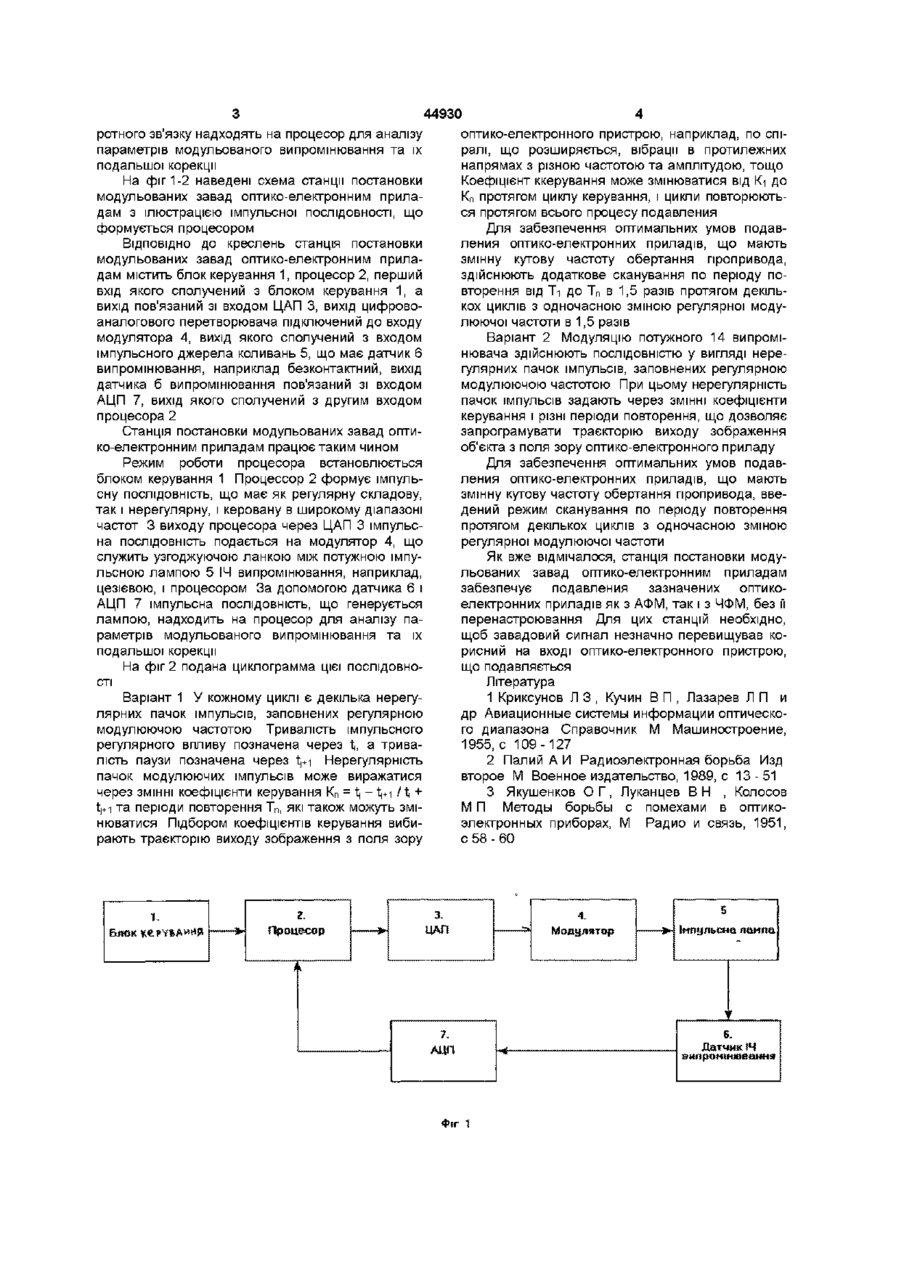

Станція постановки модульованих завад оптико-електронним приладам, що містить імпульсне джерело коливань, модулятор цих коливань і блок керування, яка відрізняється тим, що вона додатково містить процесор, перший вхід якого сполучений з блоком керування, а вихід сполучений з входом цифро-аналогового перетворювача, вихід зазначеного цифро-аналогового перетворювача підключений до входу модулятора, вихід якого сполучений з входом імпульсного джерела коливань, що має датчик випромінювання, вихід вказаного датчика випромінювання сполучений зі входом аналого-цифрового перетворювача, вихід якого сполучений з другим входом процесора Винахід відноситься до оптико-електронної техніки і може застосовуватися для захисту об'єктів від керованих засобів ураження з оптикоелектронними приладами, так званими координаторами [1] ВІДОМІ станції постановки завад [2], [3] оптикоелектронним приладам, що складаються з імпульсного джерела коливань і модулятора цих коливань, які генерують потужне інфрачервоне (ІЧ) випромінювання шляхом модуляції електронним способом імпульсного джерела коливань у вигляді цезієвої, сапфірової або іншої імпульсної лампи регулярними коливаннями на несучій частоті оптико-електронного приладу, що подавляється Причинами, перешкоджаючими досягненню очікуваного технічного результату, є те, що існуючі станції постановки завад ефективні тільки проти оптико-електронних приладів з амплітуднофазовою модуляцією (АФМ) При постановці завади оптико-електронним приладам з частотнофазовою модуляцією (ЧФМ), завадовий сигнал, сформований на несучій частоті або близькій до неї, не впливає істотно на оптико-електронний прилад, що подавляється, і є лише додатковим джерелом випромінювання, що демаскує об'єкт Виникає необхідність винесення станції постановки завад за зону об'єкта, що прикривається Більш того, для цих станцій необхідно, щоб завадовий сигнал значно (в 10 20 разів) перевищував кори сний на вході оптико-електронного приладу, що подавляється У основу винаходу поставлена задача створення станції постановки модульованих завад оптико-електронним приладам, що забезпечує подавления оптико-електронних приладів як з АФМ, так і з ЧФМ без и перенастроювання Зазначена задача вирішується тим, що станція постановки модульованих завад оптикоелектронним приладам, яка містить імпульсне джерело коливань, модулятор цих коливань і блок керування, згідно з винаходом, додатково містить процесор, перший вхід якого сполучений з блоком керування, а вихід пов'язаний з входом цифровоаналогового перетворювача (ЦАП), вихід цифрово-аналогового перетворювача підключений до входу модулятора, вихід якого сполучений зі входом імпульсного джерела коливань, що має датчик випромінювання, вихід датчика випромінювання пов'язаний зі входом аналогово-цифрового перетворювача (АЦП), вихід якого сполучений з другим входом процесора Таким чином, за допомогою процесора формується імпульсна ПОСЛІДОВНІСТЬ, яка після перетворення в аналоговий сигнал за допомогою електронного модулятора модулює потужний потік ІЧ випромінювання цезієвої або іншої імпульсної лампи, сигнали датчика випромінювання якої через аналогово-цифровий перетворювач у вигляді зво О о со 44930 ротного звязку надходять на процесор для аналізу параметрів модульованого випромінювання та їх подальшої корекції На фіг 1-2 наведені схема станції постановки модульованих завад оптико-електронним приладам з ілюстрацією імпульсної ПОСЛІДОВНОСТІ, ЩО формується процесором ВІДПОВІДНО ДО креслень станція постановки модульованих завад оптико-електронним приладам містить блок керування 1, процесор 2, перший вхід якого сполучений з блоком керування 1, а вихід пов'язаний зі входом ЦАП 3, вихід цифровоаналогового перетворювача підключений до входу модулятора 4, вихід якого сполучений з входом імпульсного джерела коливань 5, що має датчик 6 випромінювання, наприклад безконтактний, вихід датчика б випромінювання пов'язаний зі входом АЦП 7, вихід якого сполучений з другим входом процесора 2 Станція постановки модульованих завад оптико-електронним приладам працює таким чином Режим роботи процесора встановлюється блоком керування 1 Процессор 2 формує імпульсну ПОСЛІДОВНІСТЬ, що має як регулярну складову, так і нерегулярну, і керовану в широкому діапазоні частот 3 виходу процесора через ЦАП 3 імпульсна ПОСЛІДОВНІСТЬ подається на модулятор 4, що служить узгоджуючою ланкою між потужною імпульсною лампою 5 ІЧ випромінювання, наприклад, цезієвою, і процесором За допомогою датчика 6 і АЦП 7 імпульсна ПОСЛІДОВНІСТЬ, ЩО генерується лампою, надходить на процесор для аналізу параметрів модульованого випромінювання та їх подальшої корекції оптико-електронного пристрою, наприклад, по спіралі, що розширяється, вібрації в протилежних напрямах з різною частотою та амплітудою, тощо Коефіцієнт ккерування може змінюватися від Кі до Кп протягом циклу керування, і цикли повторюються протягом всього процесу подавления Для забезпечення оптимальних умов подавления оптико-електронних приладів, що мають змінну кутову частоту обертання пропривода, здійснюють додаткове сканування по періоду повторення від Ті до Тп в 1,5 разів протягом декількох циклів з одночасною зміною регулярної модулюючої частоти в 1,5 разів Варіант 2 Модуляцію потужного 14 випромінювача здійснюють ПОСЛІДОВНІСТЮ у вигляді нерегулярних пачок імпульсів, заповнених регулярною модулюючою частотою При цьому нерегулярність пачок імпульсів задають через ЗМІННІ коефіцієнти керування і різні періоди повторення, що дозволяє запрограмувати траєкторію виходу зображення об'єкта з поля зору оптико-електронного приладу Для забезпечення оптимальних умов подавления оптико-електронних приладів, що мають змінну кутову частоту обертання пропривода, введений режим сканування по періоду повторення протягом декількох циклів з одночасною зміною регулярної модулюючої частоти Як вже відмічалося, станція постановки модульованих завад оптико-електронним приладам забезпечує подавления зазначених оптикоелектронних приладів як з АФМ, так і з ЧФМ, без її перенастроювання Для цих станцій необхідно, щоб завадовий сигнал незначно перевищував корисний на вході оптико-електронного пристрою, що подавляється Література 1 Криксунов Л 3 , Кучин В П , Лазарев Л П и др Авиационные системы информации оптического диапазона Справочник М Машиностроение, 1955, с 109-127 2 Палий А И Радиоэлектронная борьба Изд второе М Военное издательство, 1989, с 13-51 3 Якушенков О Г, Луканцев В Н , Колосов М П Методы борьбы с помехами в оптикоэлектронных приборах, М Радио и связь, 1951, с 58 - 60 На фіг 2 подана циклограмма цієї ПОСЛІДОВНОСТІ Варіант 1 У кожному циклі є декілька нерегулярних пачок імпульсів, заповнених регулярною модулюючою частотою Тривалість імпульсного регулярного впливу позначена через t,, а тривалість паузи позначена через t,+i Нерегулярність пачок модулюючих імпульсів може виражатися через ЗМІННІ коефіцієнти керування Kn = t, - t,+i /1, + tj+i та періоди повторення Тп, які також можуть змінюватися Підбором коефіцієнтів керування вибирають траєкторію виходу зображення з поля зору Імпульсна лампа АЦП Фіг 1 6. Датчик 14 ешіронінюеання 44930 ФІГ г ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
