Пристрій для зривання квіток рослин

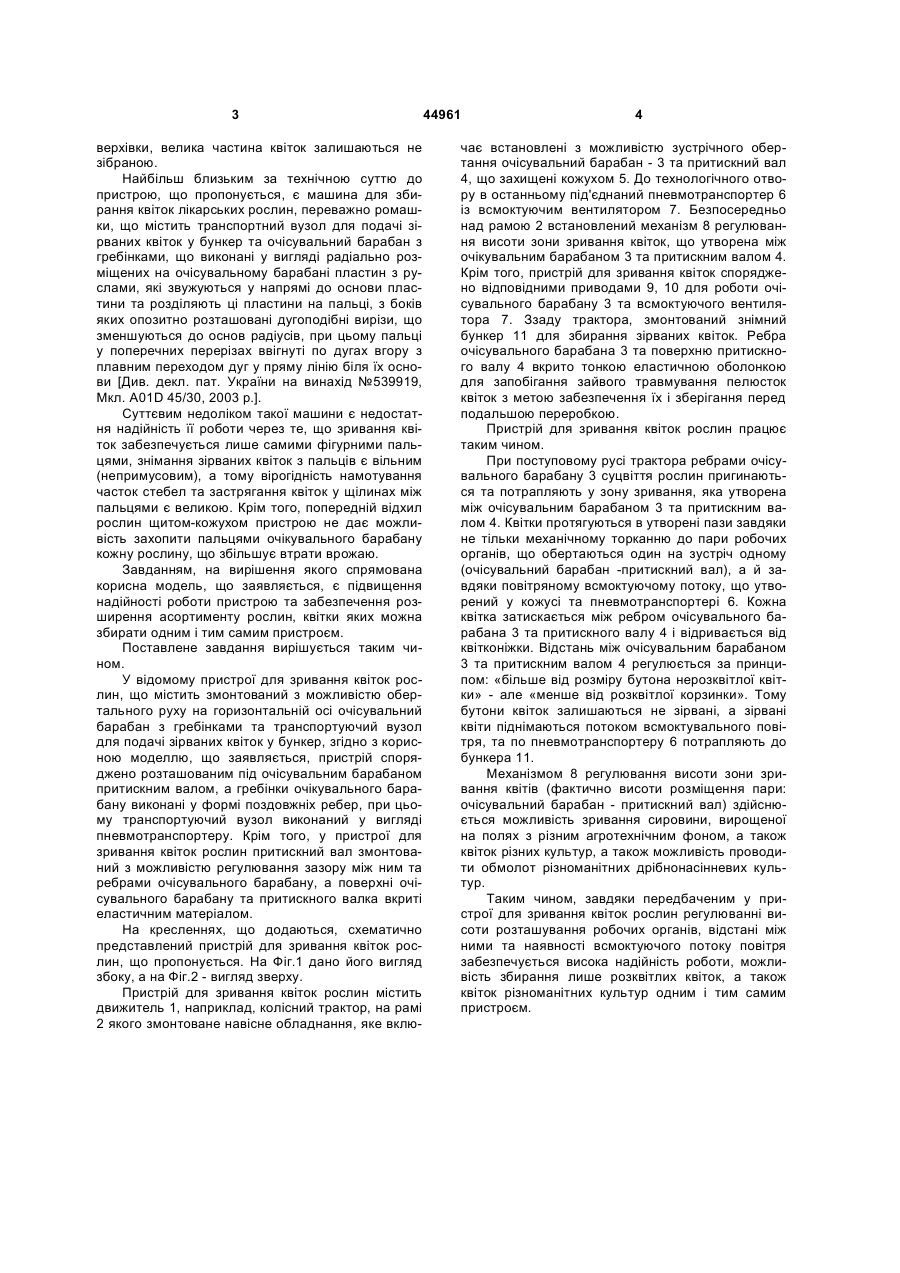

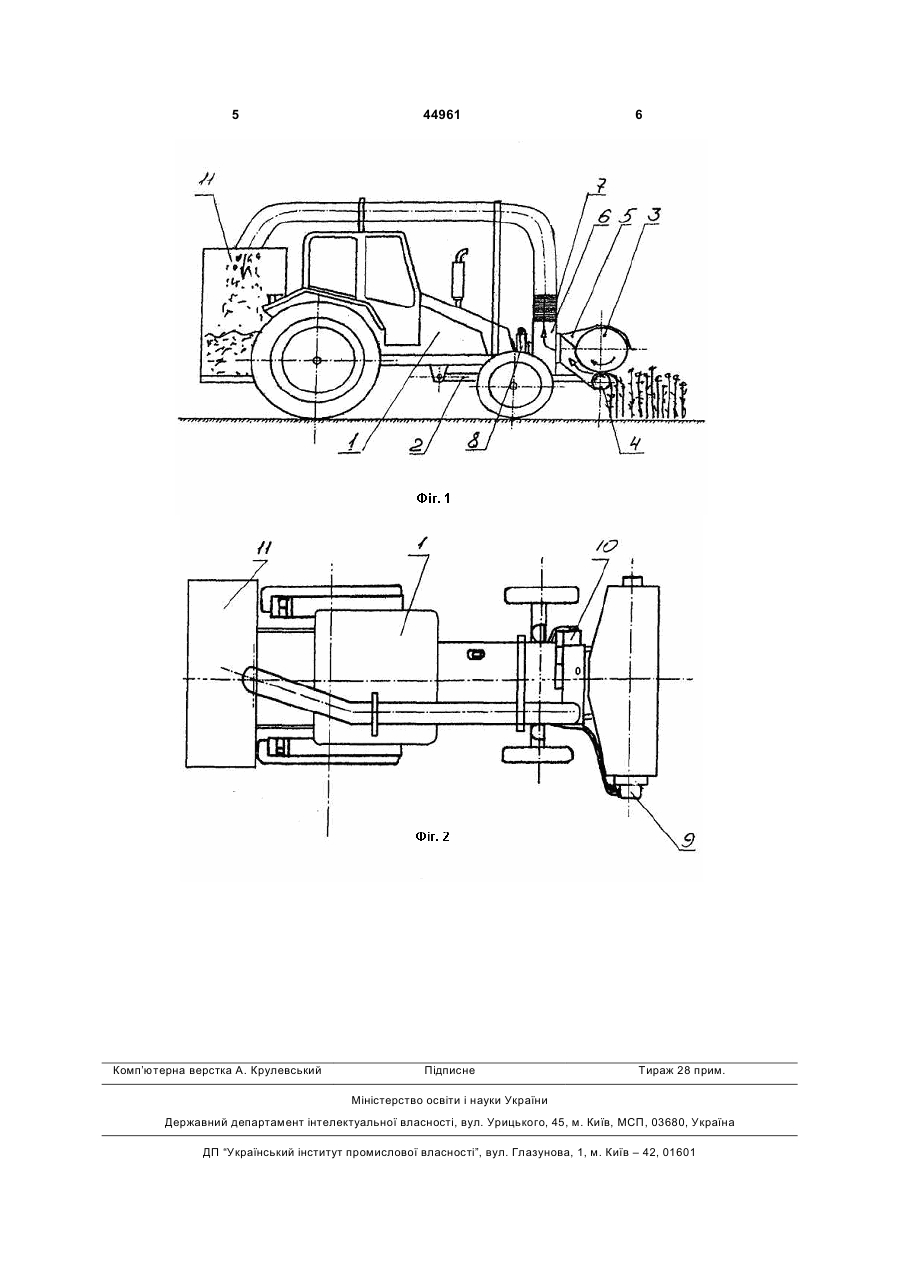

1. Пристрій для зривання квіток рослин, що містить змонтований з можливістю обертального руху по горизонтальній осі очісувальний барабан з гребінками та транспортуючий вузол для подачі 3 верхівки, велика частина квіток залишаються не зібраною. Найбільш близьким за технічною суттю до пристрою, що пропонується, є машина для збирання квіток лікарських рослин, переважно ромашки, що містить транспортний вузол для подачі зірваних квіток у бункер та очісувальний барабан з гребінками, що виконані у вигляді радіально розміщених на очісувальному барабані пластин з руслами, які звужуються у напрямі до основи пластини та розділяють ці пластини на пальці, з боків яких опозитно розташовані дугоподібні вирізи, що зменшуються до основ радіусів, при цьому пальці у поперечних перерізах ввігнуті по дугах вгору з плавним переходом дуг у пряму лінію біля їх основи [Див. декл. пат. України на винахід №539919, Мкл. A01D 45/30, 2003 р.]. Суттєвим недоліком такої машини є недостатня надійність її роботи через те, що зривання квіток забезпечується лише самими фігурними пальцями, знімання зірваних квіток з пальців є вільним (непримусовим), а тому вірогідність намотування часток стебел та застрягання квіток у щілинах між пальцями є великою. Крім того, попередній відхил рослин щитом-кожухом пристрою не дає можливість захопити пальцями очікувального барабану кожну рослину, що збільшує втрати врожаю. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є підвищення надійності роботи пристрою та забезпечення розширення асортименту рослин, квітки яких можна збирати одним і тим самим пристроєм. Поставлене завдання вирішується таким чином. У відомому пристрої для зривання квіток рослин, що містить змонтований з можливістю обертального руху на горизонтальній осі очісувальний барабан з гребінками та транспортуючий вузол для подачі зірваних квіток у бункер, згідно з корисною моделлю, що заявляється, пристрій споряджено розташованим під очісувальним барабаном притискним валом, а гребінки очікувального барабану виконані у формі поздовжніх ребер, при цьому транспортуючий вузол виконаний у вигляді пневмотранспортеру. Крім того, у пристрої для зривання квіток рослин притискний вал змонтований з можливістю регулювання зазору між ним та ребрами очісувального барабану, а поверхні очісувального барабану та притискного валка вкриті еластичним матеріалом. На кресленнях, що додаються, схематично представлений пристрій для зривання квіток рослин, що пропонується. На Фіг.1 дано його вигляд збоку, а на Фіг.2 - вигляд зверху. Пристрій для зривання квіток рослин містить движитель 1, наприклад, колісний трактор, на рамі 2 якого змонтоване навісне обладнання, яке вклю 44961 4 чає встановлені з можливістю зустрічного обертання очісувальний барабан - 3 та притискний вал 4, що захищені кожухом 5. До технологічного отвору в останньому під'єднаний пневмотранспортер 6 із всмоктуючим вентилятором 7. Безпосередньо над рамою 2 встановлений механізм 8 регулювання висоти зони зривання квіток, що утворена між очікувальним барабаном 3 та притискним валом 4. Крім того, пристрій для зривання квіток споряджено відповідними приводами 9, 10 для роботи очісувального барабану 3 та всмоктуючого вентилятора 7. Ззаду трактора, змонтований знімний бункер 11 для збирання зірваних квіток. Ребра очісувального барабана 3 та поверхню притискного валу 4 вкрито тонкою еластичною оболонкою для запобігання зайвого травмування пелюсток квіток з метою забезпечення їх і зберігання перед подальшою переробкою. Пристрій для зривання квіток рослин працює таким чином. При поступовому русі трактора ребрами очісувального барабану 3 суцвіття рослин пригинаються та потрапляють у зону зривання, яка утворена між очісувальним барабаном 3 та притискним валом 4. Квітки протягуються в утворені пази завдяки не тільки механічному торканню до пари робочих органів, що обертаються один на зустріч одному (очісувальний барабан -притискний вал), а й завдяки повітряному всмоктуючому потоку, що утворений у кожусі та пневмотранспортері 6. Кожна квітка затискається між ребром очісувального барабана 3 та притискного валу 4 і відривається від квітконіжки. Відстань між очісувальним барабаном 3 та притискним валом 4 регулюється за принципом: «більше від розміру бутона нерозквітлої квітки» - але «менше від розквітлої корзинки». Тому бутони квіток залишаються не зірвані, а зірвані квіти піднімаються потоком всмоктувального повітря, та по пневмотранспортеру 6 потрапляють до бункера 11. Механізмом 8 регулювання висоти зони зривання квітів (фактично висоти розміщення пари: очісувальний барабан - притискний вал) здійснюється можливість зривання сировини, вирощеної на полях з різним агротехнічним фоном, а також квіток різних культур, а також можливість проводити обмолот різноманітних дрібнонасінневих культур. Таким чином, завдяки передбаченим у пристрої для зривання квіток рослин регулюванні висоти розташування робочих органів, відстані між ними та наявності всмоктуючого потоку повітря забезпечується висока надійність роботи, можливість збирання лише розквітлих квіток, а також квіток різноманітних культур одним і тим самим пристроєм. 5 Комп’ютерна верстка А. Крулевський 44961 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
