Збірна сталезалізобетонна балка
Номер патенту: 44962
Опубліковано: 26.10.2009
Автори: Рудинок Олександр Михайлович, Радецький Сергій Борисович, Івженко Світлана Юріївна, Бабічев Павло Єгорович
Формула / Реферат
Збірна сталезалізобетонна балка, яка включає сталеву частину у вигляді двох вертикальних стінок, з'єднаних знизу полицею із штаби, зверху - вертикальними траверсами, а на торцях - опорними ребрами (планками), та залізобетонну частину між стінками, яка відрізняється тим, що нижня полиця балки з боків має консолі для опирання настилу перекриття, а залізобетонна частина розташована по осі балки з одним арматурним каркасом, що дозволяє бетонувати її за один прийом, завдяки чому зменшується будівельна висота перекриття та трудомісткість і тривалість виготовлення балки.
Текст

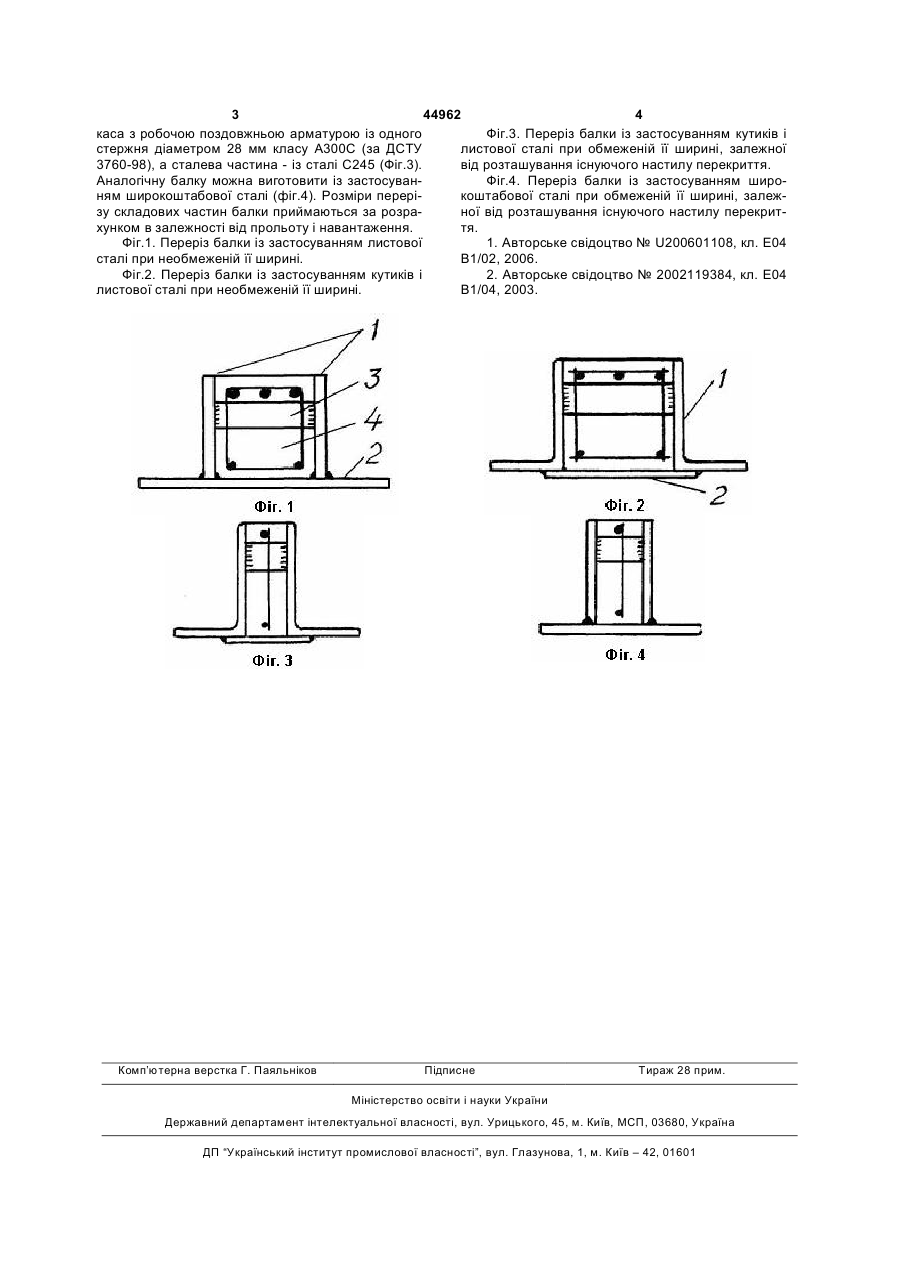

Збірна сталезалізобетонна балка, яка включає сталеву частину у вигляді двох вертикальних сті 3 44962 4 каса з робочою поздовжньою арматурою із одного Фіг.3. Переріз балки із застосуванням кутиків і стержня діаметром 28 мм класу А300С (за ДСТУ листової сталі при обмеженій її ширині, залежної 3760-98), а сталева частина - із сталі С245 (Фіг.3). від розташування існуючого настилу перекриття. Аналогічну балку можна виготовити із застосуванФіг.4. Переріз балки із застосуванням широням широкоштабової сталі (фіг.4). Розміри перерікоштабової сталі при обмеженій її ширині, залежзу складових частин балки приймаються за розраної від розташування існуючого настилу перекритхунком в залежності від прольоту і навантаження. тя. Фіг.1. Переріз балки із застосуванням листової 1. Авторське свідоцтво № U200601108, кл. Е04 сталі при необмеженій її ширині. В1/02, 2006. Фіг.2. Переріз балки із застосуванням кутиків і 2. Авторське свідоцтво № 2002119384, кл. Е04 листової сталі при необмеженій її ширині. В1/04, 2003. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAssembled steel-reinforced-concrete beam
Автори англійськоюBabichev Pavlo Yehorovych, Rudinok Oleksandr Mykhailovych, Ivzhenko Svitlana Yuriivna, Radetskyi Serhii Borysovych
Назва патенту російськоюСборная сталежелезобетонная балка
Автори російськоюБабичев Павел Егорович, Рудинок Александр Михайлович, Ивженко Светлана Юрьевна, Радецкий Сергей Борисович
МПК / Мітки
МПК: E04B 1/00
Мітки: сталезалізобетонна, збірна, балка
