Пристрій для видалення рідини зі свердловини

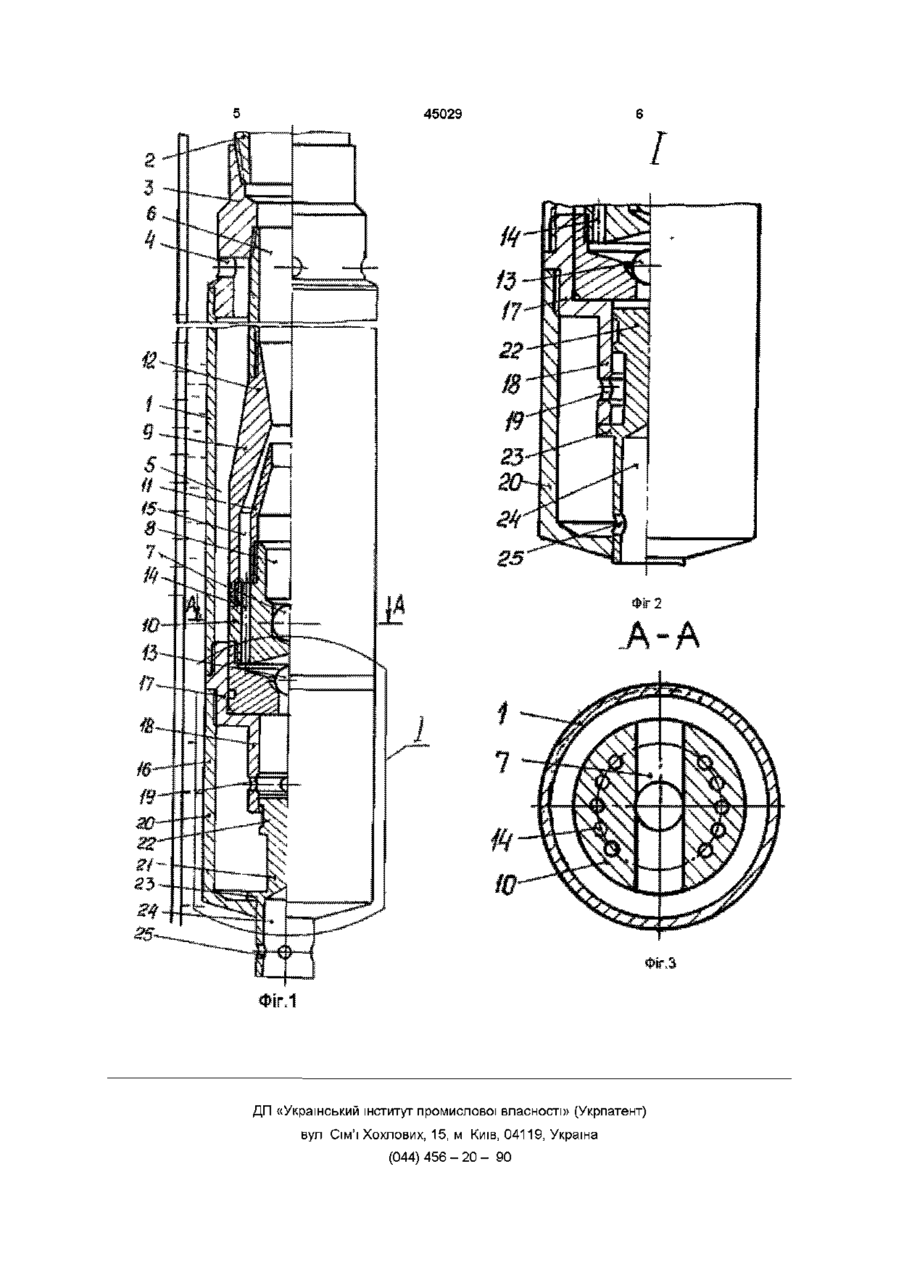

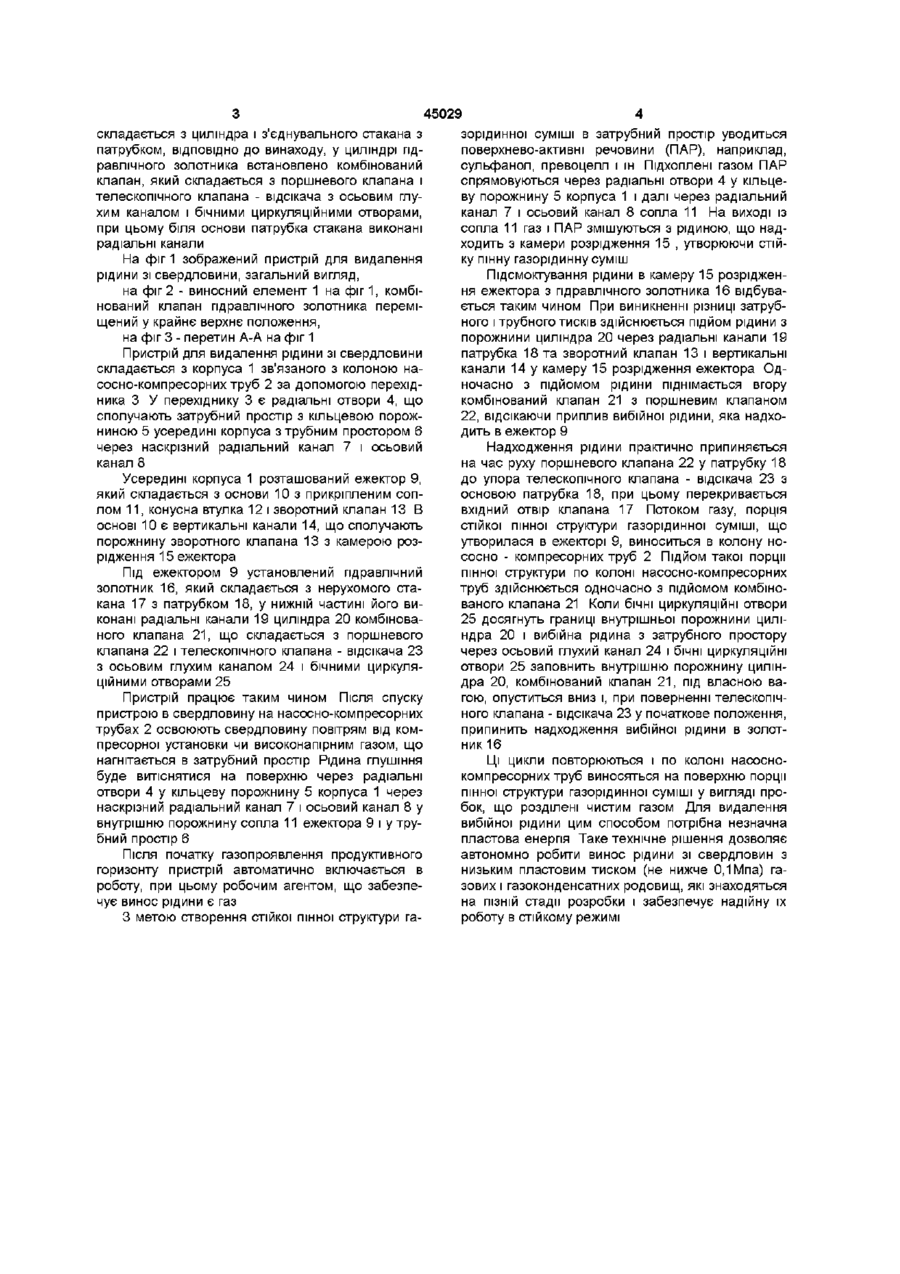

Пристрій для видалення рідини зі свердловини, що включає зв'язаний з колоною труб корпус з радіальними і вертикальними каналами для спо лучення позатрубного простору з трубним, розміщений усередині корпуса ежектор зі зворотним клапаном і встановлений у нижній частині гідравлічний золотник, що складається з циліндра і з'єднувального стакана з патрубком, який відрізняється тим, що в циліндрі гідравлічного золотника встановлено комбінований клапан, який складається з поршневого клапана і телескопічного клапана-відсікача з осьовим глухим каналом і бічними циркуляційними отворами, при цьому в основі патрубка стакана виконані радіальні канали Винахід, що пропонується, відноситься до нафтогазовидобувної промисловості і може бути використаний для видалення рідини з вибоя свердловин, що обводнюються, на різних стадіях розробки газоконденсатних родовищ Відомий пристрій для видалення води з газових свердловин, що містить в собі зв'язаний з колоною труб ежектор, корпус з радіальними і вертикальними каналами для сполучення затрубного простору з трубним і з камерою змішування ежектора, зворотний клапан (див журнал «Нафта, газ і нафтохімія за рубежем», перекладне видання журналу США №11, 1979, с 15) Основним недоліком пристрою є те, що видалення рідини з вибою здійснюється примусово з використанням додаткової енергії для роботи нагнітальних агрегатів, введенням колони сифонних труб і стаціонарного нагнітального устаткування Крім того, наявність додаткової сифонної колони ускладнює проведення поточного ремонту свердловин Найбільш близьким технічним рішенням за технічною сутністю і результатом, що досягається, до запропонованого об'єкту є пристрій для видалення рідини зі свердловин, (див ас СРСР № 1477899 М Кл 3 Е 21В 43/00 від 15 12 86р опубл 07 05 89 Бюл №17) що включає зв'язаний з колоною труб корпус з радіальними і вертикальними каналами для зв'язку затрубного простору з трубним, розміщений усередині корпуса ежектор зі зворотним клапаном з підпружиненим поршневим кільцем і встановленим нижче ежектора гідравлічним золотником, виконаним у вигляді з'єднаного з нижньою частиною корпуса нерухомого стакана з циліндром, причому усередині циліндра встановлена підпружинена поршнева втулка з поршнем, що має спрямовуючий патрубок, який виступає за нижній торець циліндра, у не рухомому стакані виконані вертикальні і радіальний дроселюючі канали для сполучення порожнини циліндра над поршневою втулкою з порожниною корпуса і порожниною під зворотним клапаном, а під вертикальними каналами нерухомого стакана між корпусом і ежектором установлене під пружинене поршневе кільце Недоліком цього пристрою є те, що золотниковий механізм складається з безлічі елементів, що вимагають високоточної обробки і функціонують за допомогою енергії стиску пружин, що при роботі в свердловинному середовищі (висока температура, великій вміст мехдомішок, наявність агресивних і корозійних речовин) різко знижує працездатність і надійність роботи механізму Задачею даного винаходу є підвищення технологічності і надійності роботи пристрою Для вирішення поставленої задачі в пристрої для видалення рідини зі свердловини, що включає зв'язаний з колоною труб корпус з радіальними і вертикальними каналами для сполучення затрубного простору з трубним, розміщений усередині корпуса ежектор зі зворотним клапаном, і встановлений у нижній частині гідравлічний золотник, що о ю 45029 зорідинної суміші в затрубний простір уводиться складається з циліндра і зєднувального стакана з поверхнево-активні речовини (ПАР), наприклад, патрубком, ВІДПОВІДНО до винаходу, у циліндрі гідсульфанол, превоцелл і ш Підхоплені газом ПАР равлічного золотника встановлено комбінований спрямовуються через радіальні отвори 4 у кільцеклапан, який складається з поршневого клапана і ву порожнину 5 корпуса 1 і далі через радіальний телескопічного клапана - відсікача з осьовим глуканал 7 і осьовий канал 8 сопла 11 На виході із хим каналом і бічними циркуляційними отворами, сопла 11 газ і ПАР змішуються з рідиною, що надпри цьому біля основи патрубка стакана виконані ходить з камери розрідження 15 , утворюючи стійрадіальні канали ку пінну газорідинну суміш На фіг 1 зображений пристрій для видалення рідини зі свердловини, загальний вигляд, Підсмоктування рідини в камеру 15 розрідження ежектора з гідравлічного золотника 16 відбувана фіг 2 - виносний елемент 1 на фіг1, комбіється таким чином При виникненні різниці затрубнований клапан гідравлічного золотника переміного і трубного тисків здійснюється підйом рідини з щений у крайнє верхнє положення, порожнини циліндра 20 через радіальні канали 19 на фіг 3 - перетин А-А на фіг 1 патрубка 18 та зворотний клапан 13 і вертикальні Пристрій для видалення рідини зі свердловини канали 14 у камеру 15 розрідження ежектора Одскладається з корпуса 1 зв'язаного з колоною наночасно з підйомом рідини піднімається вгору сосно-компресорних труб 2 за допомогою перехідкомбінований клапан 21 з поршневим клапаном ника З У перехіднику 3 є радіальні отвори 4, що 22, відсікаючи приплив вибійної рідини, яка надхосполучають затрубний простір з кільцевою порождить в ежектор 9 ниною 5 усередині корпуса з трубним простором 6 через наскрізний радіальний канал 7 і осьовий Надходження рідини практично припиняється канал 8 на час руху поршневого клапана 22 у патрубку 18 до упора телескопічного клапана - відсікача 23 з Усередині корпуса 1 розташований ежектор 9, основою патрубка 18, при цьому перекривається який складається з основи 10 з прикріпленим сопвхідний отвір клапана 17 Потоком газу, порція лом 11, конусна втулка 12 і зворотний клапан 13 В стійкої пінної структури газорідинної суміші, що основі 10 є вертикальні канали 14, що сполучають утворилася в ежекторі 9, виноситься в колону нопорожнину зворотного клапана 13 з камерою розсосно - компресорних труб 2 Підйом такої порції рідження 15 ежектора пінної структури по колоні насосно-компресорних Під ежектором 9 установлений гідравлічний труб здійснюється одночасно з підйомом комбінозолотник 16, який складається з нерухомого ставаного клапана 21 Коли бічні циркуляційні отвори кана 17 з патрубком 18, у нижній частині його ви25 досягнуть границі внутрішньої порожнини циліконані радіальні канали 19 циліндра 20 комбіновандра 20 і вибійна рідина з затрубного простору ного клапана 21, що складається з поршневого через осьовий глухий канал 24 і бічні циркуляційні клапана 22 і телескопічного клапана - відсікача 23 отвори 25 заповнить внутрішню порожнину цилінз осьовим глухим каналом 24 і бічними циркулядра 20, комбінований клапан 21, під власною ваційними отворами 25 гою, опуститься вниз і, при поверненні телескопічПристрій працює таким чином Після спуску ного клапана - відсікача 23 у початкове положення, пристрою в свердловину на насосно-компресорних припинить надходження вибійної рідини в золоттрубах 2 освоюють свердловину повітрям від комник 16 пресорної установки чи високонапірним газом, що нагнітається в затрубний простір Рідина глушіння буде витіснятися на поверхню через радіальні отвори 4 у кільцеву порожнину 5 корпуса 1 через наскрізний радіальний канал 7 і осьовий канал 8 у внутрішню порожнину сопла 11 ежектора 9 і у трубний простір 6 Після початку газопроявления продуктивного горизонту пристрій автоматично включається в роботу, при цьому робочим агентом, що забезпечує винос рідини є газ З метою створення стійкої пінної структури га Ці ЦИКЛИ повторюються і по колоні насоснокомпресорних труб виносяться на поверхню порції пінної структури газорідинної суміші у вигляді пробок, що розділені чистим газом Для видалення вибійної рідини цим способом потрібна незначна пластова енергія Таке технічне рішення дозволяє автономно робити винос рідини зі свердловин з низьким пластовим тиском (не нижче 0,1 Мпа) газових і газоконденсатних родовищ, які знаходяться на ПІЗНІЙ стадії розробки і забезпечує надійну їх роботу в стійкому режимі 45029 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
