Водонагрівник проточний газовий

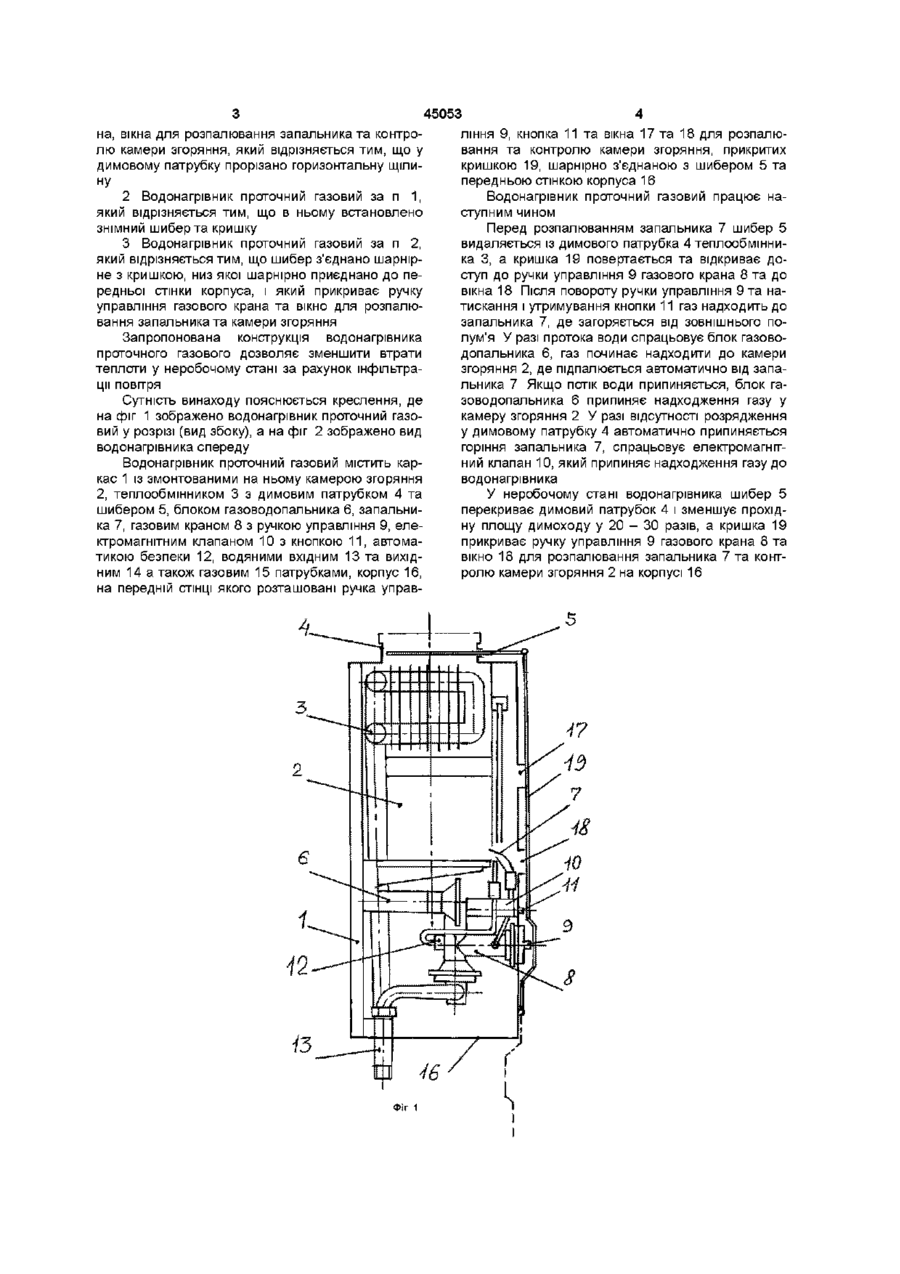

1 Водонагрівник проточний газовий, який містить каркас із вмонтованою на ньому камерою згоряння, теплообмінником з димовим патрубком, блоком газоводопальника, запальника, газовим краном з ручкою управління, електромагнітним клапаном з кнопкою, автоматикою безпеки, водяним та газовим патрубками, а також корпус, на пе редній СТІНЦІ якого розташовані ручка управління газовим краном, кнопка електромагнітного клапана, вікна для розпалювання запальника та контролю камери згоряння, який відрізняється тим, що у димовому патрубку прорізано горизонтальну щілину 2 Водонагрівник проточний газовий за п 1, який відрізняється там, що в ньому встановлено знімний шиберта кришку 3 Водонагрівник проточний газовий за п 2, який відрізняється тим, що шибер з'єднано шарнірно з кришкою, низ якої шарнірно приєднано до передньої стінки корпуса і який прикриває ручку управління газового крана та вікно для розпалювання запальника та камери згоряння Винахід відноситься до теплотехніки, а саме до апаратів - водонагрівників проточних газових і може бути використаний у побуті, житлово-комунальній сфері, сільському господарстві ВІДОМІ водонагрівники проточні газові типу ВПГ, які містять штуцери для підвода газу, підвода та відводу води, корпус, водяний вузол, блок— кран, запальник, пальник газовий, камеру згоряння, змієвик, теплообмінник, колпак, смотрове вікно, автоматику безпеки, яка забезпечує доступ газу у запальник та пальник за умов наявності запального полум'я, протока води та розрядження у димоході (Справочник проектировщика Отопление, водопровод и канализация Ч І/Под ред Староверова И Г - М 1967 г, стр 442) Відомо водонагрівник проточний газовий ВПГВІ-2.23-П-Р2 МОД 3204, прийнятий в якості прототипу, який містить каркас із змонтованими на ньому камерою згоряння, теплообмінником з димовим патрубком, блоком газоводопальника, запальником, газовим краном з ручкою управління, електромагнггним клапаном з кнопкою, автоматикою безпеки, газовим та водяними патрубками а донагревательний проточный газовый бытовой Руководство по эксплуатации Ленинград - 1988г Стр 3 - 8 ) Відомо застосування шиберів у димоходах для регулювання потоків та кришок на опалювальних пічах (Справочник проектировщика Отопление, водопровод и канализация Ч I /Под ред И Г Староверова М 1967, стр 165-185) Суттєвим недоліком водонагрівників проточних газових є втрати теплоти у неробочому стані за рахунок інфільтрації повітря В основу винаходу поставлено задачу удосконалення конструкції водонагрівника проточного газового шляхом зміни конструкції димового патрубка та передньої стінки корпуса, що призведе до зменшення втрат теплоти у неробочому стані за рахунок інфільтрації повітря Поставлена задача вирішується тим, що 1 Водонагрівник проточний газовий, який містить каркас із вмонтованою на ньому камерою згоряння, теплообмінником з димовим патрубком, блоком газоводопальника, запальника, газовим краном з ручкою управління, електромагнітним клапаном з кнопкою, автоматикою безпеки, водяним та газовим патрубками, а також корпус, на передній СТІНЦІ якого розташовані ручка управління газовим краном, кнопка електромагнітного клапа також корпус, на передній СТІНЦІ ЯКОГО розташовані ручка управління газовим краном, кнопка електромагнітного клапана, вікна для розпалювання запальника та контролю камери згоряння (Аппарат во СО Ю О ю 45053 ління 9, кнопка 11 та вікна 17 та 18 для розпалюна, вікна для розпалювання запальника та контровання та контролю камери згоряння, прикритих лю камери згоряння, який відрізняється тим, що у кришкою 19, шарнірно з'єднаною з шибером 5 та димовому патрубку прорізано горизонтальну щілипередньою стінкою корпуса 16 ну Водонагрівник проточний газовий працює на2 Водонагрівник проточний газовий за п 1, ступним чином який відрізняється тим, що в ньому встановлено знімний шиберта кришку Перед розпалюванням запальника 7 шибер 5 3 Водонагрівник проточний газовий за п 2, видаляється із димового патрубка 4 теплообмінниякий відрізняється тим, що шибер з'єднано шарнірка 3, а кришка 19 повертається та відкриває доне з кришкою, низ якої шарнірно приєднано до пеступ до ручки управління 9 газового крана 8 та до редньої стінки корпуса, і який прикриває ручку вікна 18 Після повороту ручки управління 9 та науправління газового крана та вікно для розпалютискання і утримування кнопки 11 газ надходить до вання запальника та камери згоряння запальника 7, де загоряється від зовнішнього полум'я У разі протока води спрацьовує блок газовоЗапропонована конструкція водонагрівника допальника 6, газ починає надходити до камери проточного газового дозволяє зменшити втрати згоряння 2, де підпалюється автоматично від запатеплоти у неробочому стані за рахунок інфільтральника 7 Якщо потік води припиняється, блок гації повітря зоводопальника 6 припиняє надходження газу у Сутність винаходу пояснюється креслення, де камеру згоряння 2 У разі відсутності розрядження на фіг 1 зображено водонагрівник проточний газоу димовому патрубку 4 автоматично припиняється вий у розрізі (вид збоку), а на фіг 2 зображено вид горіння запальника 7, спрацьовує електромагнггводонагрівника спереду ний клапан 10, який припиняє надходження газу до Водонагрівник проточний газовий містить карводонагрівника кас 1 із змонтованими на ньому камерою згоряння 2, теплообмінником 3 з димовим патрубком 4 та У неробочому стані водонагрівника шибер 5 шибером 5, блоком газоводопальника 6, запальниперекриває димовий патрубок 4 і зменшує прохідка 7, газовим краном 8 з ручкою управління 9, елену площу димоходу у 20 - ЗО разів, а кришка 19 ктромагнітним клапаном 10 з кнопкою 11, автомаприкриває ручку управління 9 газового крана 8 та тикою безпеки 12, водяними вхідним 13 та вихідвікно 18 для розпалювання запальника 7 та контним 14 а також газовим 15 патрубками, корпус 16, ролю камери згоряння 2 на корпусі 16 на передній СТІНЦІ якого розташовані ручка управ ІЗ Фіг 1 45053 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
