Водонагрівник

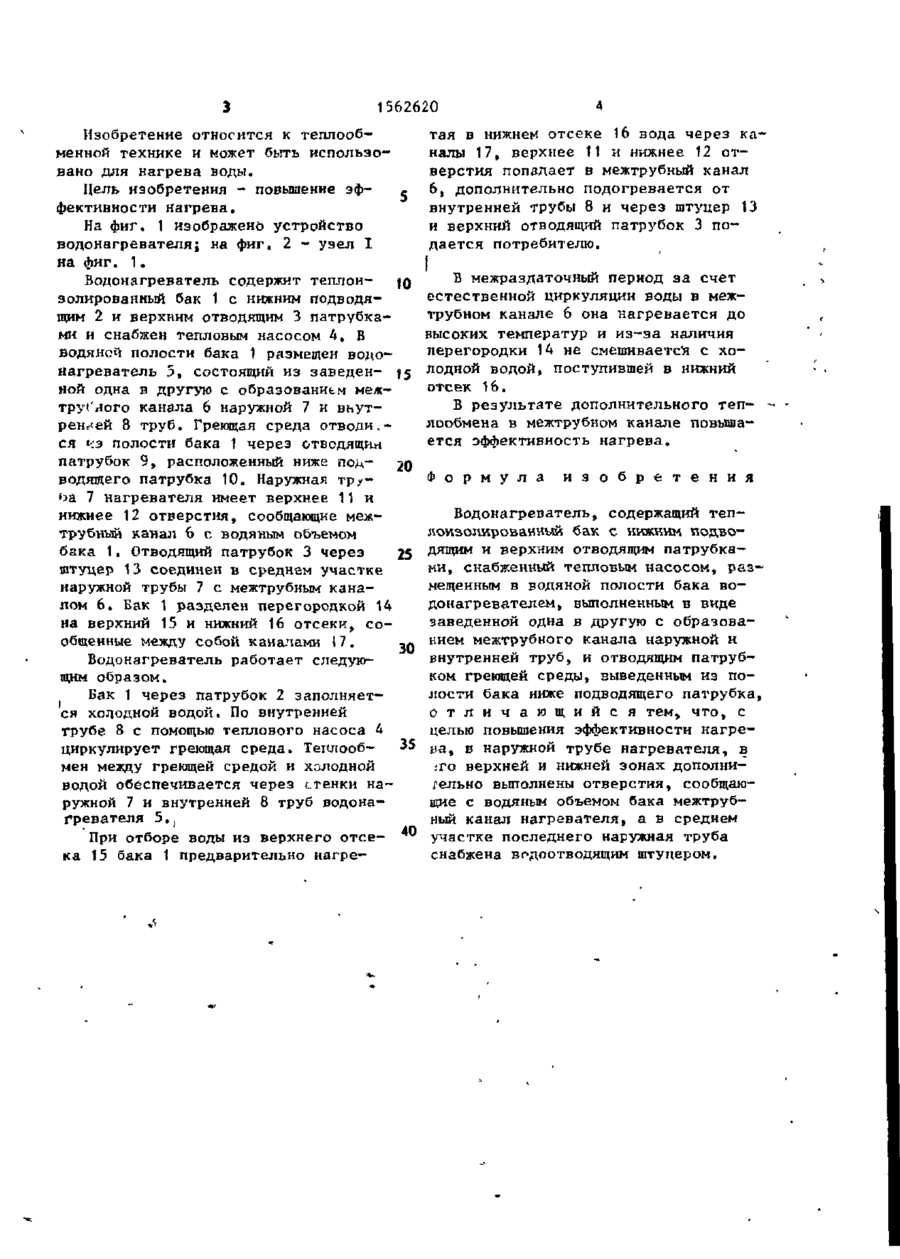

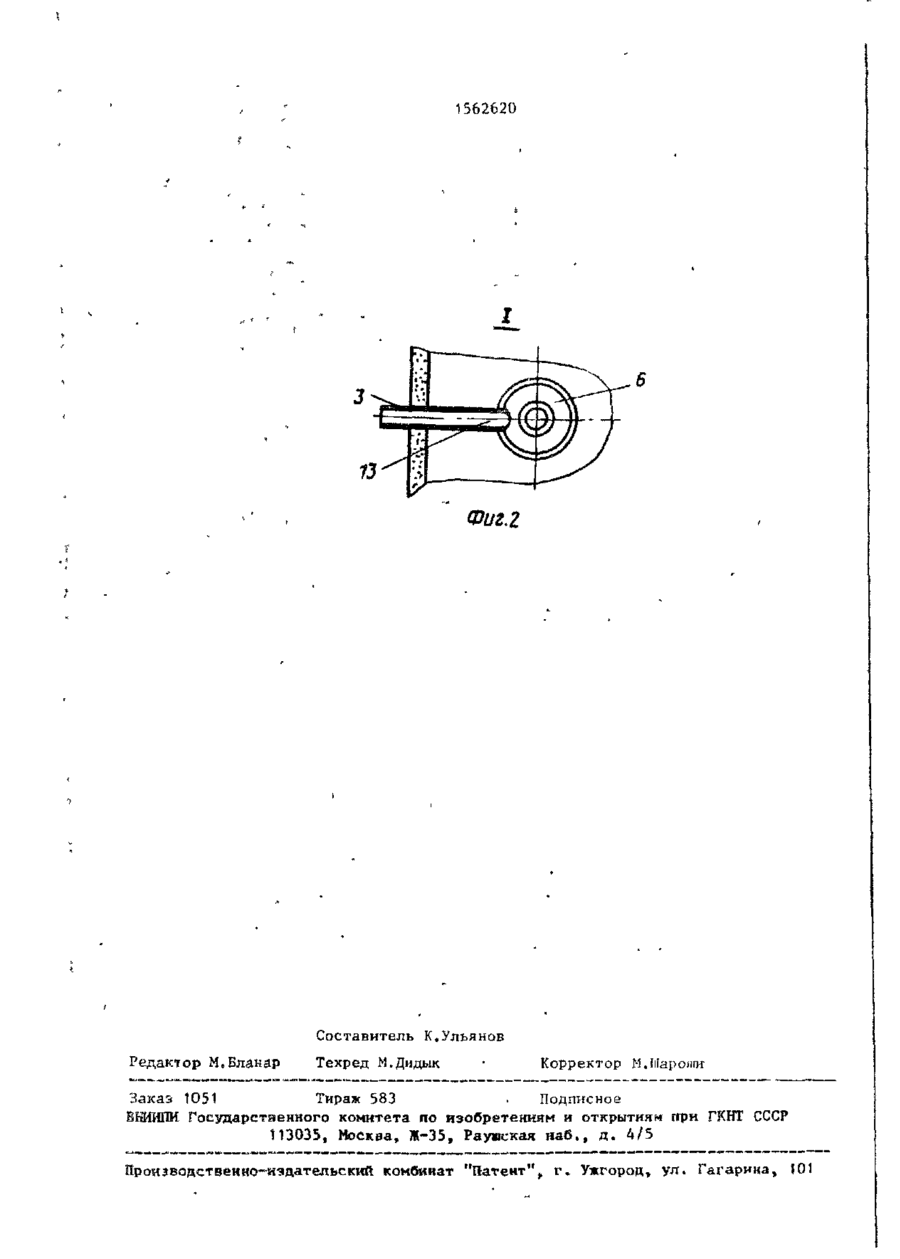

Изобретение относится к теплообменной технике, может быть исполь зовако для нагрева воды и позволяет повысить эффективность нагрева за счет обеспечения дополнительного теплообмена. Это достигается тем, что водонагреватель 5 состоит из внутренней 8 и наружной 7 труб, заведенных одна в другую с образованием межтрубного канала. По внутренней трубе 8 циркулирует греющая среда. Предварительно нагретая в нижнем отсеке 16 вода поступает в верхний отсек 15 и через нижнее 12 и верхнее 11 отверстия наружной трубы 7 поступает в межтрубный канал е где про- ' исходит ее дополнительный нагрев. 2 ил. 5 1562620 Изобретение относится к теллообменной технике и может быть использовано для нагрева воды. Цель изобретения - повышение эффективности нагрева. На фиг. 1 изображено устройство водонагревателя; на фиг. 2 - узел I на фиг. 1. Водонагреватель содержит теплои10 золированный бак 1 с нижним подводящим 2 и верхним отводящим 3 патрубками и снабжен тепловым насосом 4, В водянсч полости бака 1 размещен водонагреватель 3, состоящий из заведен- J5 ной одна в другую с образованием межтруГного канала 6 наружной 7 и внутренней 8 труб. Греющая среда отводи„~ ся чэ полости бака 1 через отводящие патрубок 9, расположенный ниже под20 водящего патрубка 10. Наружная тр.у нижнее 12 отверстия, сообщающие межтрубный канал 6 с водяным объемом бака 1. Отводящий патрубок 3 через штуцер 13 соединен в среднем участке 25 наружной трубы 7 с межтрубным каналом 6. Бак 1 разделен перегородкой 14 на верхний 15 и нижний 16 отсеки, сообщенные между собой каналами І7, тая в нижнем отсеке 16 вода через каналы 17, верхнее 11 и нижнее 12 отверстия попадает в межтрубный канал 6, дополнительно подогревается от внутренней трубы 8 и через штуцер 13 и верхний отводящий патрубок 3 подается потребителю. I Б межраздаточный период за счет естественной циркуляции воды в межтрубном канале 6 она нагревается до высоких температур и из-за наличия перегородки 14 не смешивается с холодной водой, поступившей в нижний отсек 16. В результате дополнительного теп- лообмена в межтрубном канале повышается эффективность нагрева. Ф о р м у л а и з о б р е т е н и я Водонагреоатель, содержащий теплоизолированный бак с нижним подводящим и верхним отводящим патрубками, снабженный тепловым насосом, размещенным в водяной полости бака водонагревателем, выполненным в виде заведенной одна в другую с образованием межтрубного канала наружной и 30 внутренней труб, и отводящим патрубВодонагреватель работает следуюком греющей среды, выведенным из пощим образом. лости бака ниже подводящего патрубка, Бак 1 через патрубок 2 заполняето т л и ч а ю щ и й с я тем, что, с ся холодной водой. По внутренней целью повышения эффективности нагретрубе 8 с помощью теплового насоса 4 иа, в наружной трубе нагревателя, в 35 циркулирует греющая среда. Теплооб:то верхней и нижней зонах дополнимен между греющей средой и холодной ;ельно выполнены отверстия, сообщаюводой обеспечивается через стенки нащие с водяным объемом бака межтруб— ружной 7 и внутренней 8 труб водонаный канал нагревателя, а в среднем гревателя 5.^ участке последнего наружная труба При отборе воды из верхнего отсе- 40 снабжена вгдоотводящим штуцером. ка 15 бака 1 предварительно нагре 1562620 13 Фиг.г Составитель К.Ульянов Редактор М.Бланар Техред М.Дидык Корректор М.Мароши Заказ 1051 Тираж 583 . Подписное В Ш И Л И Государственного комитета по изобретениям и открытияк ігри ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
