Спосіб виготовлення штучного гірськолижного спуску

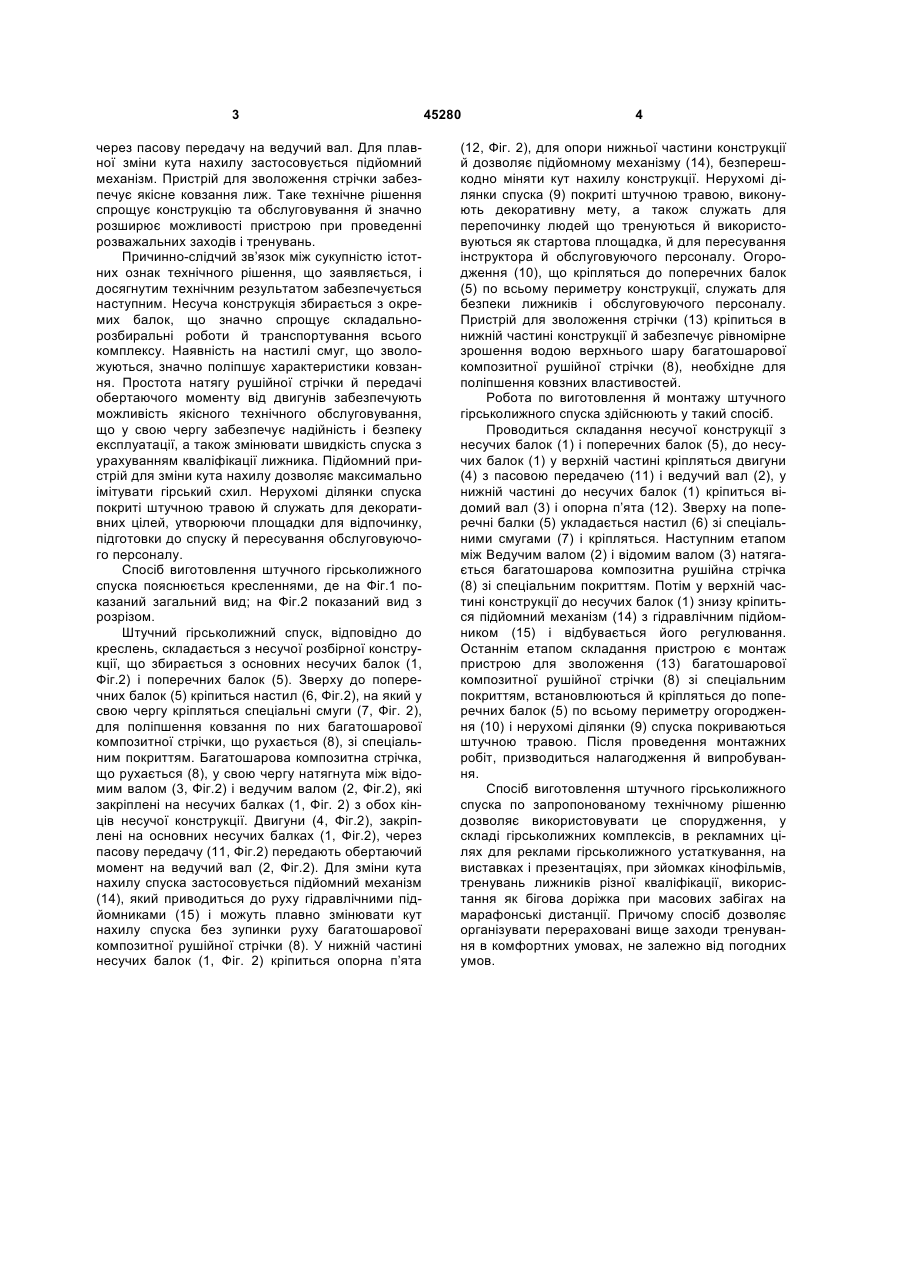

Спосіб виготовлення штучного гірськолижного спуску, який включає використання спеціального 3 через пасову передачу на ведучий вал. Для плавної зміни кута нахилу застосовується підйомний механізм. Пристрій для зволоження стрічки забезпечує якісне ковзання лиж. Таке технічне рішення спрощує конструкцію та обслуговування й значно розширює можливості пристрою при проведенні розважальних заходів і тренувань. Причинно-слідчий зв’язок між сукупністю істотних ознак технічного рішення, що заявляється, і досягнутим технічним результатом забезпечується наступним. Несуча конструкція збирається з окремих балок, що значно спрощує складальнорозбиральні роботи й транспортування всього комплексу. Наявність на настилі смуг, що зволожуються, значно поліпшує характеристики ковзання. Простота натягу рушійної стрічки й передачі обертаючого моменту від двигунів забезпечують можливість якісного технічного обслуговування, що у свою чергу забезпечує надійність і безпеку експлуатації, а також змінювати швидкість спуска з урахуванням кваліфікації лижника. Підйомний пристрій для зміни кута нахилу дозволяє максимально імітувати гірський схил. Нерухомі ділянки спуска покриті штучною травою й служать для декоративних цілей, утворюючи площадки для відпочинку, підготовки до спуску й пересування обслуговуючого персоналу. Спосіб виготовлення штучного гірськолижного спуска пояснюється кресленнями, де на Фіг.1 показаний загальний вид; на Фіг.2 показаний вид з розрізом. Штучний гірськолижний спуск, відповідно до креслень, складається з несучої розбірної конструкції, що збирається з основних несучих балок (1, Фіг.2) і поперечних балок (5). Зверху до поперечних балок (5) кріпиться настил (6, Фіг.2), на який у свою чергу кріпляться спеціальні смуги (7, Фіг. 2), для поліпшення ковзання по них багатошарової композитної стрічки, що рухається (8), зі спеціальним покриттям. Багатошарова композитна стрічка, що рухається (8), у свою чергу натягнута між відомим валом (3, Фіг.2) і ведучим валом (2, Фіг.2), які закріплені на несучих балках (1, Фіг. 2) з обох кінців несучої конструкції. Двигуни (4, Фіг.2), закріплені на основних несучих балках (1, Фіг.2), через пасову передачу (11, Фіг.2) передають обертаючий момент на ведучий вал (2, Фіг.2). Для зміни кута нахилу спуска застосовується підйомний механізм (14), який приводиться до руху гідравлічними підйомниками (15) і можуть плавно змінювати кут нахилу спуска без зупинки руху багатошарової композитної рушійної стрічки (8). У нижній частині несучих балок (1, Фіг. 2) кріпиться опорна п’ята 45280 4 (12, Фіг. 2), для опори нижньої частини конструкції й дозволяє підйомному механізму (14), безперешкодно міняти кут нахилу конструкції. Нерухомі ділянки спуска (9) покриті штучною травою, виконують декоративну мету, а також служать для перепочинку людей що тренуються й використовуються як стартова площадка, й для пересування інструктора й обслуговуючого персоналу. Огородження (10), що кріпляться до поперечних балок (5) по всьому периметру конструкції, служать для безпеки лижників і обслуговуючого персоналу. Пристрій для зволоження стрічки (13) кріпиться в нижній частині конструкції й забезпечує рівномірне зрошення водою верхнього шару багатошарової композитної рушійної стрічки (8), необхідне для поліпшення ковзних властивостей. Робота по виготовлення й монтажу штучного гірськолижного спуска здійснюють у такий спосіб. Проводиться складання несучої конструкції з несучих балок (1) і поперечних балок (5), до несучих балок (1) у верхній частині кріпляться двигуни (4) з пасовою передачею (11) і ведучий вал (2), у нижній частині до несучих балок (1) кріпиться відомий вал (3) і опорна п’ята (12). Зверху на поперечні балки (5) укладається настил (6) зі спеціальними смугами (7) і кріпляться. Наступним етапом між Ведучим валом (2) і відомим валом (3) натягається багатошарова композитна рушійна стрічка (8) зі спеціальним покриттям. Потім у верхній частині конструкції до несучих балок (1) знизу кріпиться підйомний механізм (14) з гідравлічним підйомником (15) і відбувається його регулювання. Останнім етапом складання пристрою є монтаж пристрою для зволоження (13) багатошарової композитної рушійної стрічки (8) зі спеціальним покриттям, встановлюються й кріпляться до поперечних балок (5) по всьому периметру огородження (10) і нерухомі ділянки (9) спуска покриваються штучною травою. Після проведення монтажних робіт, призводиться налагодження й випробування. Спосіб виготовлення штучного гірськолижного спуска по запропонованому технічному рішенню дозволяє використовувати це спорудження, у складі гірськолижних комплексів, в рекламних цілях для реклами гірськолижного устаткування, на виставках і презентаціях, при зйомках кінофільмів, тренувань лижників різної кваліфікації, використання як бігова доріжка при масових забігах на марафонські дистанції. Причому спосіб дозволяє організувати перераховані вище заходи тренування в комфортних умовах, не залежно від погодних умов. 5 Комп’ютерна верстка Л. Купенко 45280 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
