Спосіб виготовлення штучного декоративного каменя на основі дигідрату сульфату кальцію

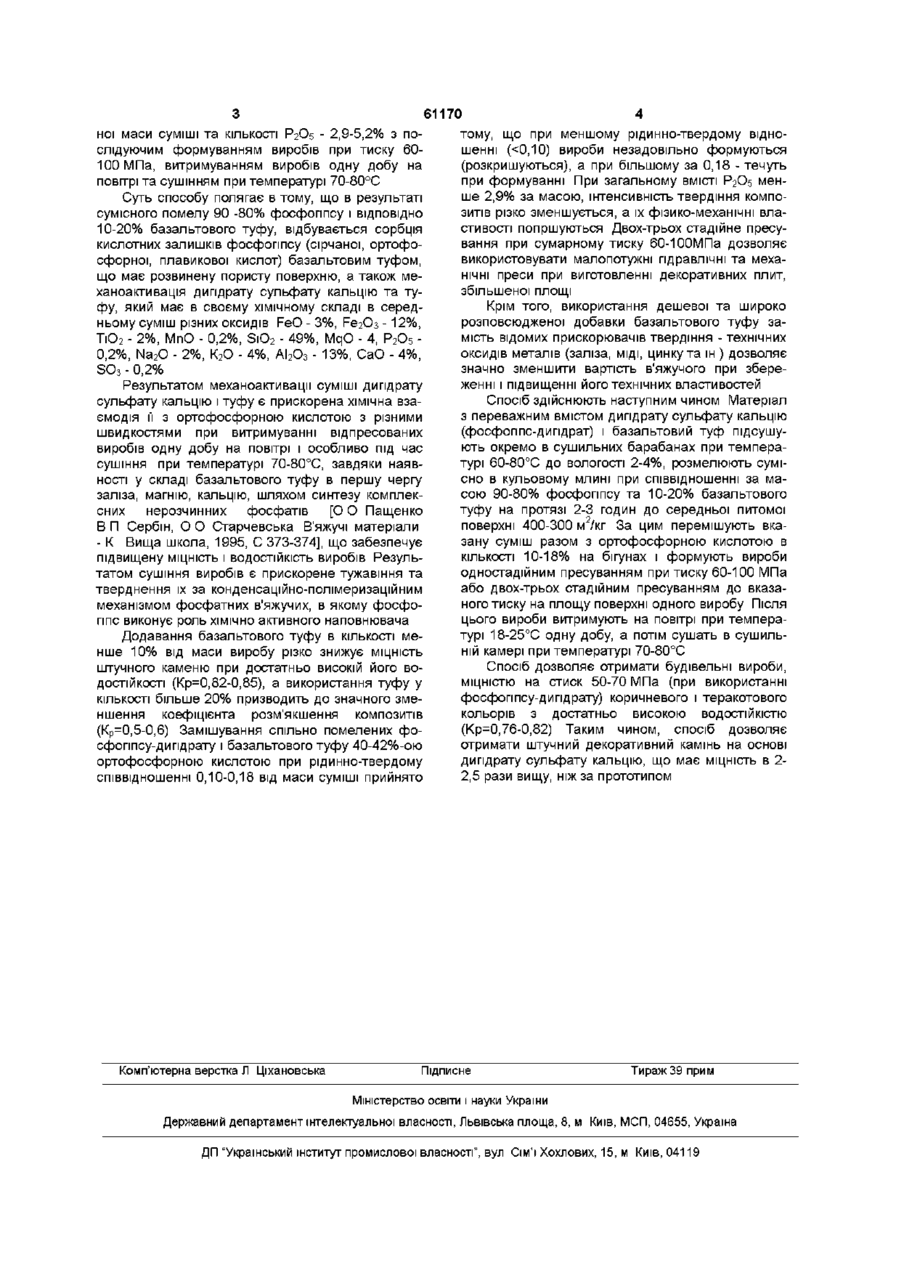

Спосіб виготовлення штучного декоративного каменя на основі дипдрату сульфату кальцію, що включає попереднє підсушування дипдрату сульфату кальцію (гіпсового каменя, фосфогіпсу), помел з добавкою, зволоження, перемішування, формування виробів шляхом пресування та теплову обробку шляхом сушіння при температурі 70-80°С, який відрізняється тим, що при помелі як добавку вводять 10-20% туфу базальтового від загальної маси суміші, а зволоження меленої суміші здійснюють ортофосфорною кислотою при рідиннотвердому відношенні 0,10-0,18 та ВМІСТІ Р2О5 2,95,2% від загальної маси суміші, з наступним формуванням виробів при тиску 60-100 Мпа та витримуванням їх одну добу на повітрі перед сушінням О Винахід відноситься до виробництва штучних декоративних каменів, з техногенних ВІДХОДІВ промисловості для стінових і опоряджувальних будівельних матеріалів Відомий спосіб виготовлення плит декоративних на основі гіпсового в'яжучого, одержаного автоклавною переробкою фосфогіпсу - ВІДХОДІВ виробництва мінеральних добрив з довжиною та шириною - 600 мм, товщиною - ЗО мм, вологістю 5% [Опоряджувальні матеріали і вироби / Л Й Дворкін - К "Вища школа", 1993, с 121] Відомий спосіб виготовлення пресованих мармурових гіпсових плит (штучний мармур) шляхом пресування водоппсової суміші під тиском 7ЮМПа з одночасним відведенням надмірної вологи до залишкового водоппсового відношення 0,18-0,22 і вистоюванням під тиском 1,5 години із залишковою вологістю 10% з границею МІЦНОСТІ на стиск 25-28 МПа [Опоряджувальні матеріали і вироби / Л И Дворкін - К "Вища школа", 1993, с 121] Недоліками вказаних способів є низька МІЦНІСТЬ (до 28 МПа) і ВОДОСТІЙКІСТЬ (коефіцієнт роз м'якшення Кр=0,3) Найбільш близьким до пропонованого є спосіб виготовлення виробів на основі матеріалів з пере важним вмістом дипдрату сульфату кальцію, що включає попереднє підсушування дипдрату сульфату кальцію, помел з добавкою Са(ОН)2, або основних шлаків, зволоження, перемішування, формування виробів шляхом пресування, теплову обробку, сушіння при температурі 70-80°С) [Гулинова Л Г , Ипатьева В А Гипсовый безобжиговый цемент и изделия из него / Под общ ред П П Будникова - К Изд-во академии архитектуры УССР, 1954-С 18-24] Недоліками цього способу є низька МІЦНІСТЬ (25-28 МПа) і ВОДОСТІЙКІСТЬ виробів (Кр=0,5-0,7) при тривалому перебуванні у воді (2 МІСЯЦІ) Завданнями винаходу є підвищення МІЦНОСТІ І ВОДОСТІЙКОСТІ виробів Виконання поставлених завдань досягається тим, що згідно із способом виготовлення будівельних виробів на основі матеріалів з переважним вмістом дипдрату сульфату кальцію, що включає підсушування дипдрату сульфату кальцію, помел, зволоження, перемішування, формування виробів шляхом пресування та теплову обробку, при помелі вводять 10-20% підсушеного туфу базальтового від загальної маси суміші, а зволоження суміші здійснюють ортофосфорною кислотою при рідинно-твердому відношенні 0,10-0,18 від загаль (О 61170 ноі маси суміші та КІЛЬКОСТІ Р2О5 - 2,9-5,2% з потому, що при меншому рідинно-твердому віднослідуючим формуванням виробів при тиску 60шенні (
