Пристрій для виявлення дефектних тепловиділяючих зборок реактора

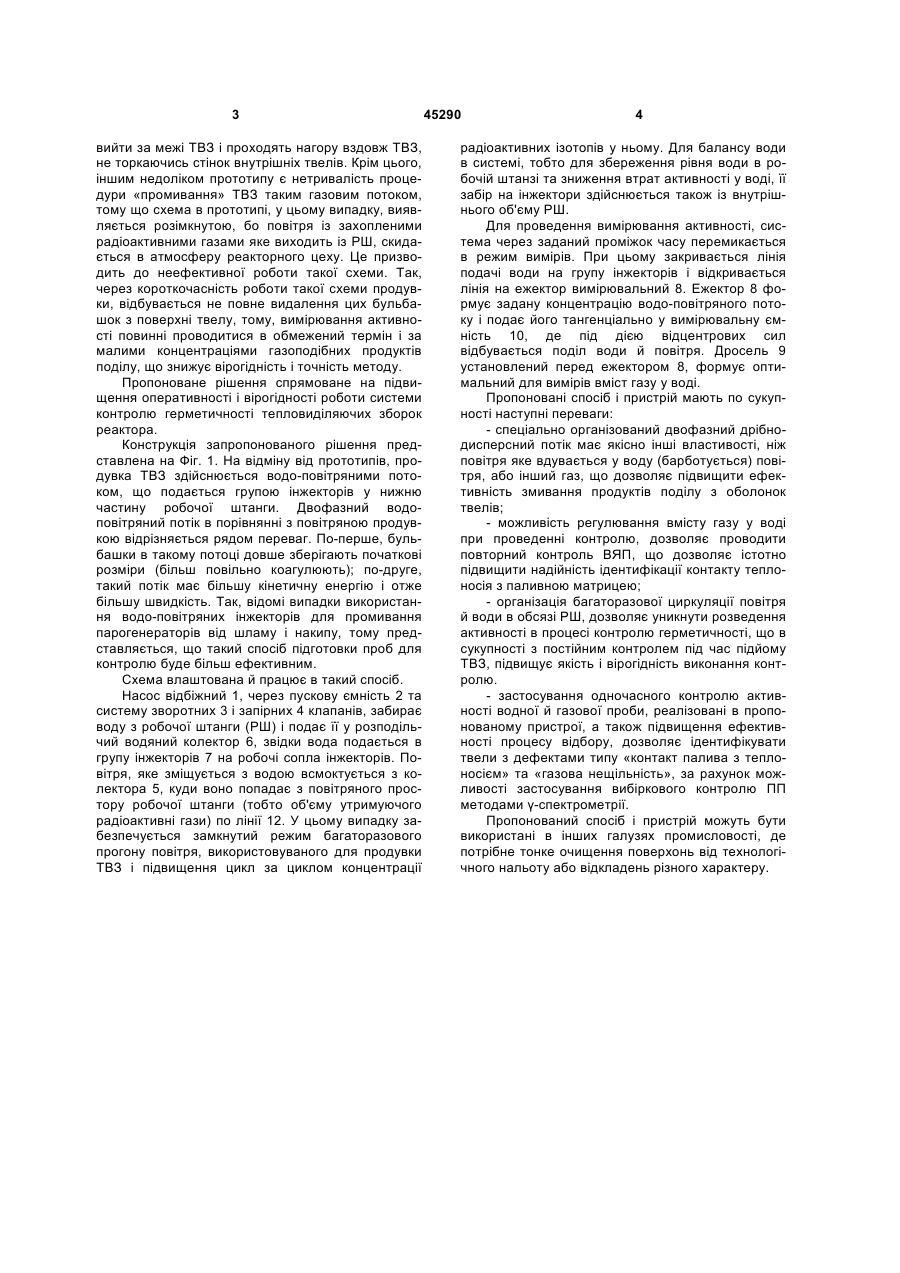

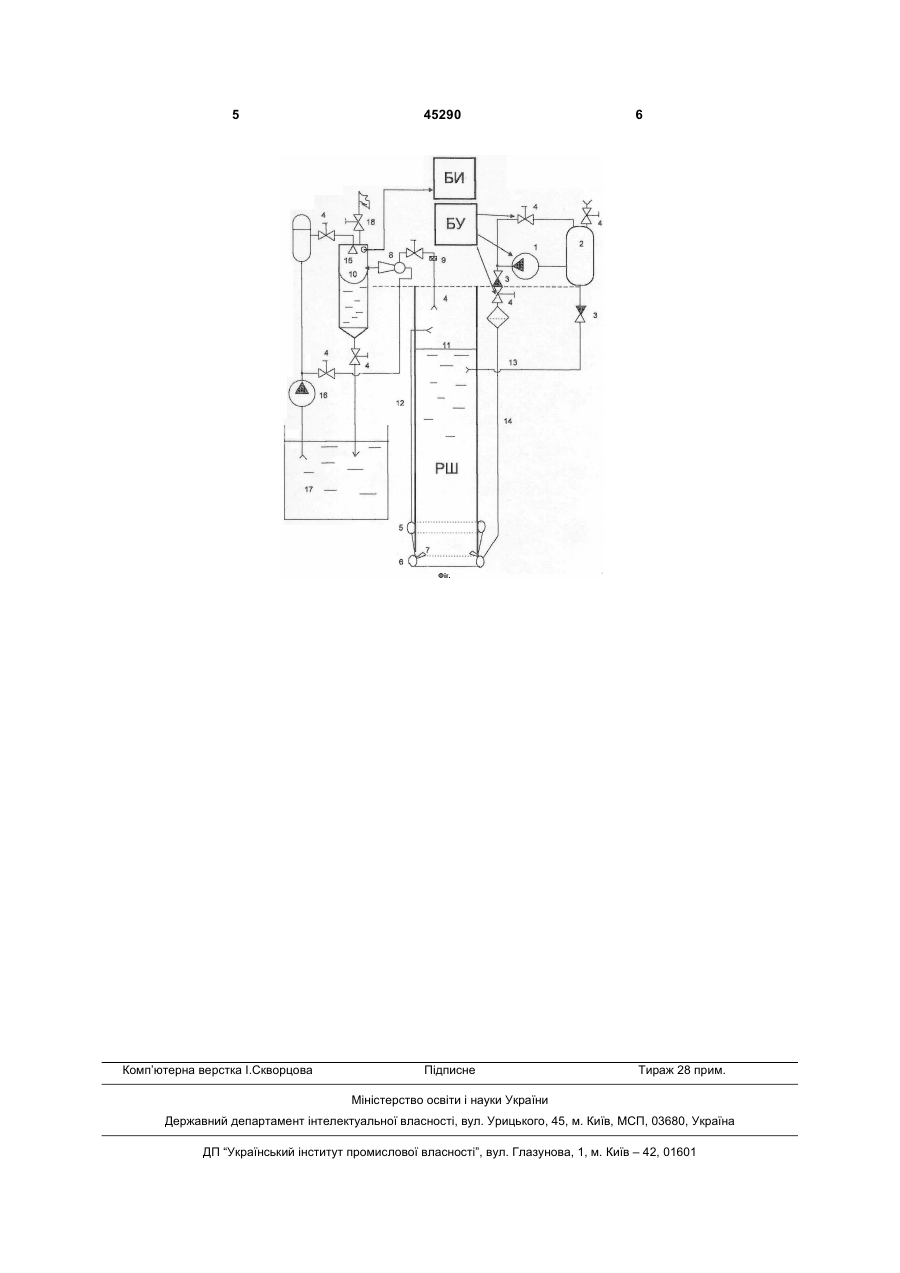

Пристрій для контролю герметичності тепловиділяючих зборок реактора, шляхом продувки 3 вийти за межі ТВЗ і проходять нагору вздовж ТВЗ, не торкаючись стінок внутрішніх твелів. Крім цього, іншим недоліком прототипу є нетривалість процедури «промивання» ТВЗ таким газовим потоком, тому що схема в прототипі, у цьому випадку, виявляється розімкнутою, бо повітря із захопленими радіоактивними газами яке виходить із РШ, скидається в атмосферу реакторного цеху. Це призводить до неефективної роботи такої схеми. Так, через короткочасність роботи такої схеми продувки, відбувається не повне видалення цих бульбашок з поверхні твелу, тому, вимірювання активності повинні проводитися в обмежений термін і за малими концентраціями газоподібних продуктів поділу, що знижує вірогідність і точність методу. Пропоноване рішення спрямоване на підвищення оперативності і вірогідності роботи системи контролю герметичності тепловиділяючих зборок реактора. Конструкція запропонованого рішення представлена на Фіг. 1. На відміну від прототипів, продувка ТВЗ здійснюється водо-повітряними потоком, що подається групою інжекторів у нижню частину робочої штанги. Двофазний водоповітряний потік в порівнянні з повітряною продувкою відрізняється рядом переваг. По-перше, бульбашки в такому потоці довше зберігають початкові розміри (більш повільно коагулюють); по-друге, такий потік має більшу кінетичну енергію і отже більшу швидкість. Так, відомі випадки використання водо-повітряних інжекторів для промивання парогенераторів від шламу і накипу, тому представляється, що такий спосіб підготовки проб для контролю буде більш ефективним. Схема влаштована й працює в такий спосіб. Насос відбіжний 1, через пускову ємність 2 та систему зворотних 3 і запірних 4 клапанів, забирає воду з робочої штанги (РШ) і подає її у розподільчий водяний колектор 6, звідки вода подається в групу інжекторів 7 на робочі сопла інжекторів. Повітря, яке зміщується з водою всмоктується з колектора 5, куди воно попадає з повітряного простору робочої штанги (тобто об'єму утримуючого радіоактивні гази) по лінії 12. У цьому випадку забезпечується замкнутий режим багаторазового прогону повітря, використовуваного для продувки ТВЗ і підвищення цикл за циклом концентрації 45290 4 радіоактивних ізотопів у ньому. Для балансу води в системі, тобто для збереження рівня води в робочій штанзі та зниження втрат активності у воді, її забір на інжектори здійснюється також із внутрішнього об'єму РШ. Для проведення вимірювання активності, система через заданий проміжок часу перемикається в режим вимірів. При цьому закривається лінія подачі води на групу інжекторів і відкривається лінія на ежектор вимірювальний 8. Ежектор 8 формує задану концентрацію водо-повітряного потоку і подає його тангенціально у вимірювальну ємність 10, де під дією відцентрових сил відбувається поділ води й повітря. Дросель 9 установлений перед ежектором 8, формує оптимальний для вимірів вміст газу у воді. Пропоновані спосіб і пристрій мають по сукупності наступні переваги: - спеціально організований двофазний дрібнодисперсний потік має якісно інші властивості, ніж повітря яке вдувається у воду (барботується) повітря, або інший газ, що дозволяє підвищити ефективність змивання продуктів поділу з оболонок твелів; - можливість регулювання вмісту газу у воді при проведенні контролю, дозволяє проводити повторний контроль ВЯП, що дозволяє істотно підвищити надійність ідентифікації контакту теплоносія з паливною матрицею; - організація багаторазової циркуляції повітря й води в обсязі РШ, дозволяє уникнути розведення активності в процесі контролю герметичності, що в сукупності з постійним контролем під час підйому ТВЗ, підвищує якість і вірогідність виконання контролю. - застосування одночасного контролю активності водної й газової проби, реалізовані в пропонованому пристрої, а також підвищення ефективності процесу відбору, дозволяє ідентифікувати твели з дефектами типу «контакт палива з теплоносієм» та «газова нещільність», за рахунок можливості застосування вибіркового контролю ПП методами γ-спектрометрії. Пропонований спосіб і пристрій можуть бути використані в інших галузях промисловості, де потрібне тонке очищення поверхонь від технологічного нальоту або відкладень різного характеру. 5 Комп’ютерна верстка І.Скворцова 45290 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
