Алмазна бурова коронка

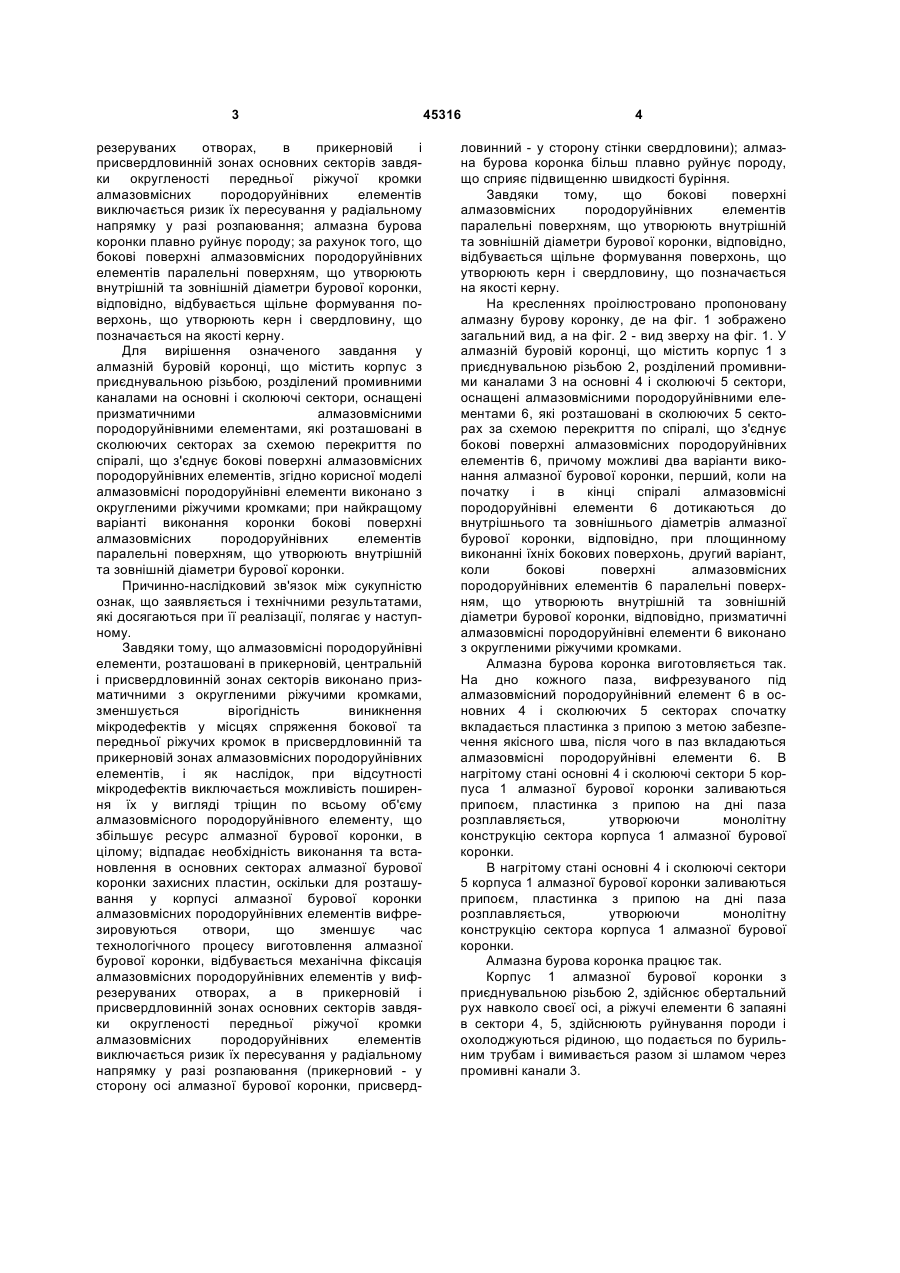

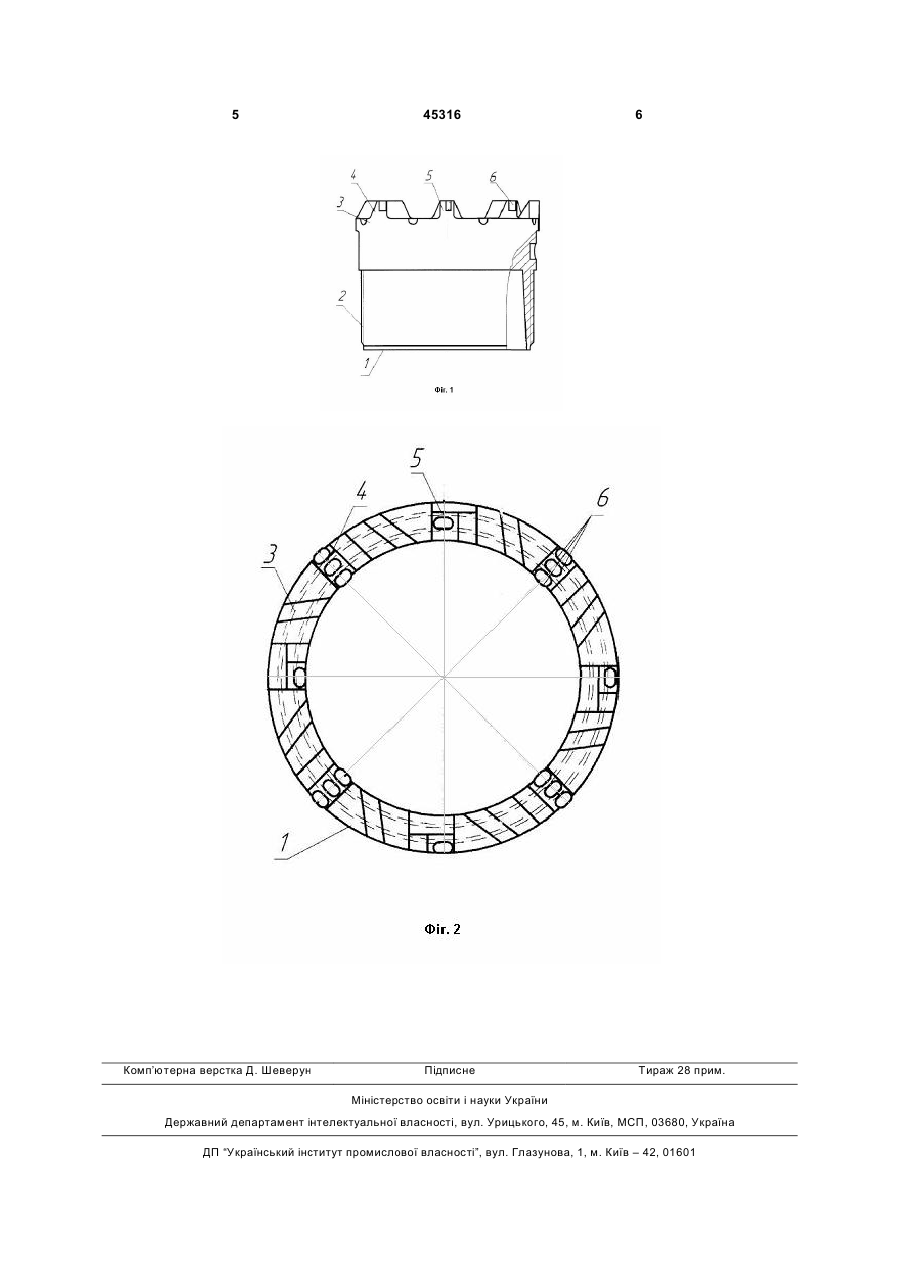

1. Алмазна бурова коронка, що містить корпус з приєднувальною різьбою, розділений промивними каналами на основні і сколюючі сектори, оснащені алмазовмісними породоруйнівними елементами, виконаними призматичними, які розташовані в сколюючих секторах в прикерновій, центральній та периферійній зонах за схемою перекриття по спіралі, що з'єднує бокові поверхні алмазовмісних породоруйнівних елементів, яка відрізняється тим, що алмазовмісні породоруйнівні елементи виконані з округленими ріжучими кромками. 2. Алмазна бурова коронка за п. 1, яка відрізняється тим, що бокові поверхні алмазовмісних породоруйнівних елементів паралельні поверхням, що утворюють внутрішній та зовнішній діаметри бурової коронки, відповідно. (19) (21) u200903327 (22) 07.04.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) МАЙСТРЕНКО АНАТОЛІЙ ЛЬВОВИЧ, СВЕШНІКОВ ІГОР АРКАДІЙОВИЧ, БОГДАНОВ РОБЕРТ КОСТЯНТИНОВИЧ, ІСОНКІН ОЛЕКСАНДР МИХАЙЛОВИЧ, ВИНОГРАДОВА ОЛЕНА ПЕТРІВНА, ЛЮДВИЧЕНКО ПЕТРО ГЕРАСИМОВИЧ (73) ІНСТИТУТ НАДТВЕРДИХ МАТЕРІАЛІВ ІМ. В.М. БАКУЛЯ НАН УКРАЇНИ, МАЙСТРЕНКО АНАТОЛІЙ ЛЬВОВИЧ, СВЕШНІКОВ ІГОР АРКАДІЙОВИЧ, БОГДАНОВ РОБЕРТ КОСТЯНТИНОВИЧ, ІСОНКІН ОЛЕКСАНДР МИХАЙЛОВИЧ, ВИНОГРАДОВА ОЛЕНА ПЕТРІВНА, ЛЮДВИЧЕНКО ПЕТРО ГЕРАСИМОВИЧ 3 резеруваних отворах, в прикерновій і присвердловинній зонах основних секторів завдяки округленості передньої ріжучої кромки алмазовмісних породоруйнівних елементів виключається ризик їх пересування у радіальному напрямку у разі розпаювання; алмазна бурова коронки плавно руйнує породу; за рахунок того, що бокові поверхні алмазовмісних породоруйнівних елементів паралельні поверхням, що утворюють внутрішній та зовнішній діаметри бурової коронки, відповідно, відбувається щільне формування поверхонь, що утворюють керн і свердловину, що позначається на якості керну. Для вирішення означеного завдання у алмазній буровій коронці, що містить корпус з приєднувальною різьбою, розділений промивними каналами на основні і сколюючі сектори, оснащені призматичними алмазовмісними породоруйнівними елементами, які розташовані в сколюючих секторах за схемою перекриття по спіралі, що з'єднує бокові поверхні алмазовмісних породоруйнівних елементів, згідно корисної моделі алмазовмісні породоруйнівні елементи виконано з округленими ріжучими кромками; при найкращому варіанті виконання коронки бокові поверхні алмазовмісних породоруйнівних елементів паралельні поверхням, що утворюють внутрішній та зовнішній діаметри бурової коронки. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки тому, що алмазовмісні породоруйнівні елементи, розташовані в прикерновій, центральній і присвердловинній зонах секторів виконано призматичними з округленими ріжучими кромками, зменшується вірогідність виникнення мікродефектів у місцях спряження бокової та передньої ріжучих кромок в присвердловинній та прикерновій зонах алмазовмісних породоруйнівних елементів, і як наслідок, при відсутності мікродефектів виключається можливість поширення їх у вигляді тріщин по всьому об'єму алмазовмісного породоруйнівного елементу, що збільшує ресурс алмазної бурової коронки, в цілому; відпадає необхідність виконання та встановлення в основних секторах алмазної бурової коронки захисних пластин, оскільки для розташування у корпусі алмазної бурової коронки алмазовмісних породоруйнівних елементів вифрезировуються отвори, що зменшує час технологічного процесу виготовлення алмазної бурової коронки, відбувається механічна фіксація алмазовмісних породоруйнівних елементів у вифрезеруваних отворах, а в прикерновій і присвердловинній зонах основних секторів завдяки округленості передньої ріжучої кромки алмазовмісних породоруйнівних елементів виключається ризик їх пересування у радіальному напрямку у разі розпаювання (прикерновий - у сторону осі алмазної бурової коронки, присверд 45316 4 ловинний - у сторону стінки свердловини); алмазна бурова коронка більш плавно руйнує породу, що сприяє підвищенню швидкості буріння. Завдяки тому, що бокові поверхні алмазовмісних породоруйнівних елементів паралельні поверхням, що утворюють внутрішній та зовнішній діаметри бурової коронки, відповідно, відбувається щільне формування поверхонь, що утворюють керн і свердловину, що позначається на якості керну. На кресленнях проілюстровано пропоновану алмазну бурову коронку, де на фіг. 1 зображено загальний вид, а на фіг. 2 - вид зверху на фіг. 1. У алмазній буровій коронці, що містить корпус 1 з приєднувальною різьбою 2, розділений промивними каналами 3 на основні 4 і сколюючі 5 сектори, оснащені алмазовмісними породоруйнівними елементами 6, які розташовані в сколюючих 5 секторах за схемою перекриття по спіралі, що з'єднує бокові поверхні алмазовмісних породоруйнівних елементів 6, причому можливі два варіанти виконання алмазної бурової коронки, перший, коли на початку і в кінці спіралі алмазовмісні породоруйнівні елементи 6 дотикаються до внутрішнього та зовнішнього діаметрів алмазної бурової коронки, відповідно, при площинному виконанні їхніх бокових поверхонь, другий варіант, коли бокові поверхні алмазовмісних породоруйнівних елементів 6 паралельні поверхням, що утворюють внутрішній та зовнішній діаметри бурової коронки, відповідно, призматичні алмазовмісні породоруйнівні елементи 6 виконано з округленими ріжучими кромками. Алмазна бурова коронка виготовляється так. На дно кожного паза, вифрезуваного під алмазовмісний породоруйнівний елемент 6 в основних 4 і сколюючих 5 секторах спочатку вкладається пластинка з припою з метою забезпечення якісного шва, після чого в паз вкладаються алмазовмісні породоруйнівні елементи 6. В нагрітому стані основні 4 і сколюючі сектори 5 корпуса 1 алмазної бурової коронки заливаються припоєм, пластинка з припою на дні паза розплавляється, утворюючи монолітну конструкцію сектора корпуса 1 алмазної бурової коронки. В нагрітому стані основні 4 і сколюючі сектори 5 корпуса 1 алмазної бурової коронки заливаються припоєм, пластинка з припою на дні паза розплавляється, утворюючи монолітну конструкцію сектора корпуса 1 алмазної бурової коронки. Алмазна бурова коронка працює так. Корпус 1 алмазної бурової коронки з приєднувальною різьбою 2, здійснює обертальний рух навколо своєї осі, а ріжучі елементи 6 запаяні в сектори 4, 5, здійснюють руйнування породи і охолоджуються рідиною, що подається по бурильним трубам і вимивається разом зі шламом через промивні канали 3. 5 Комп’ютерна верстка Д. Шеверун 45316 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
