Алмазна бурова коронка для бурового снаряду зі зйомним керноприймачем

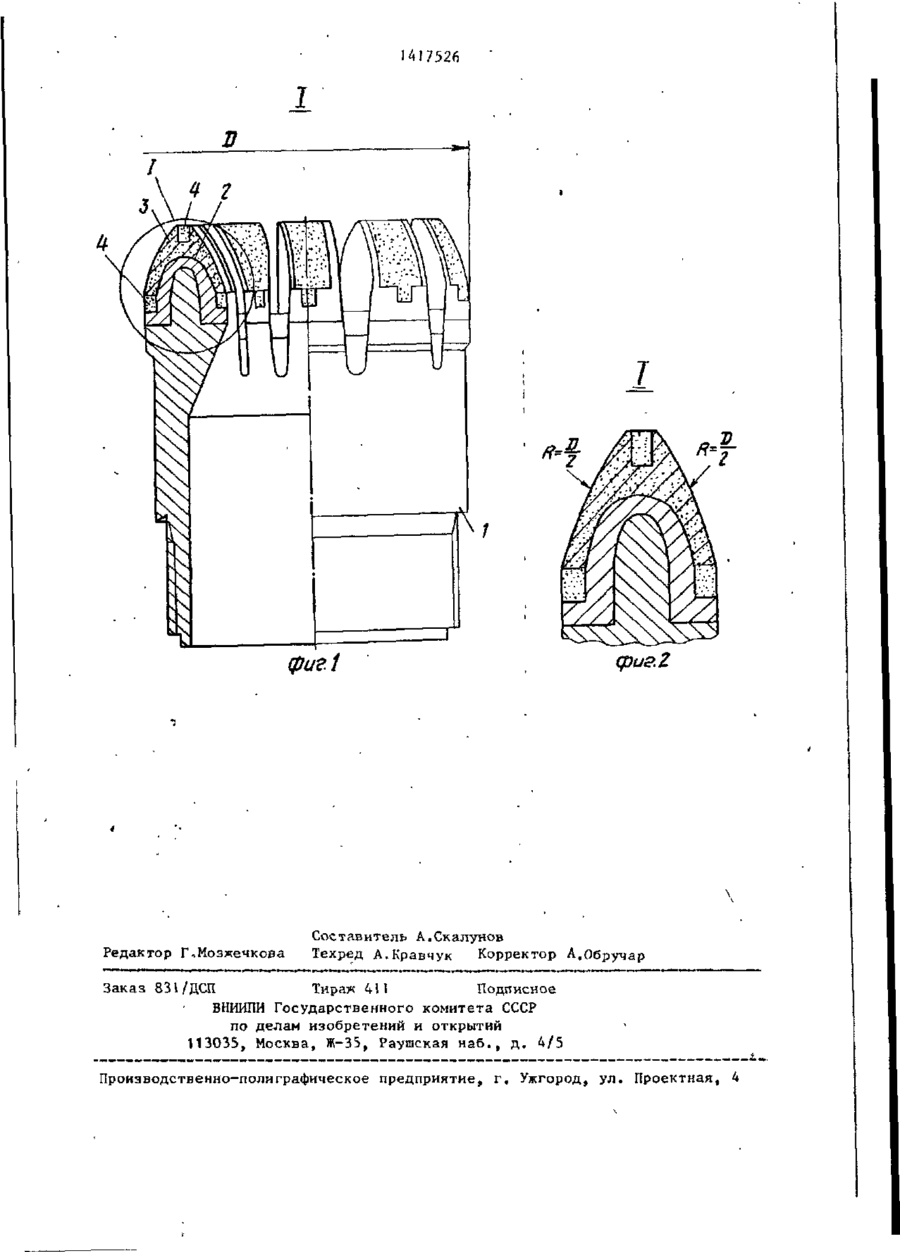

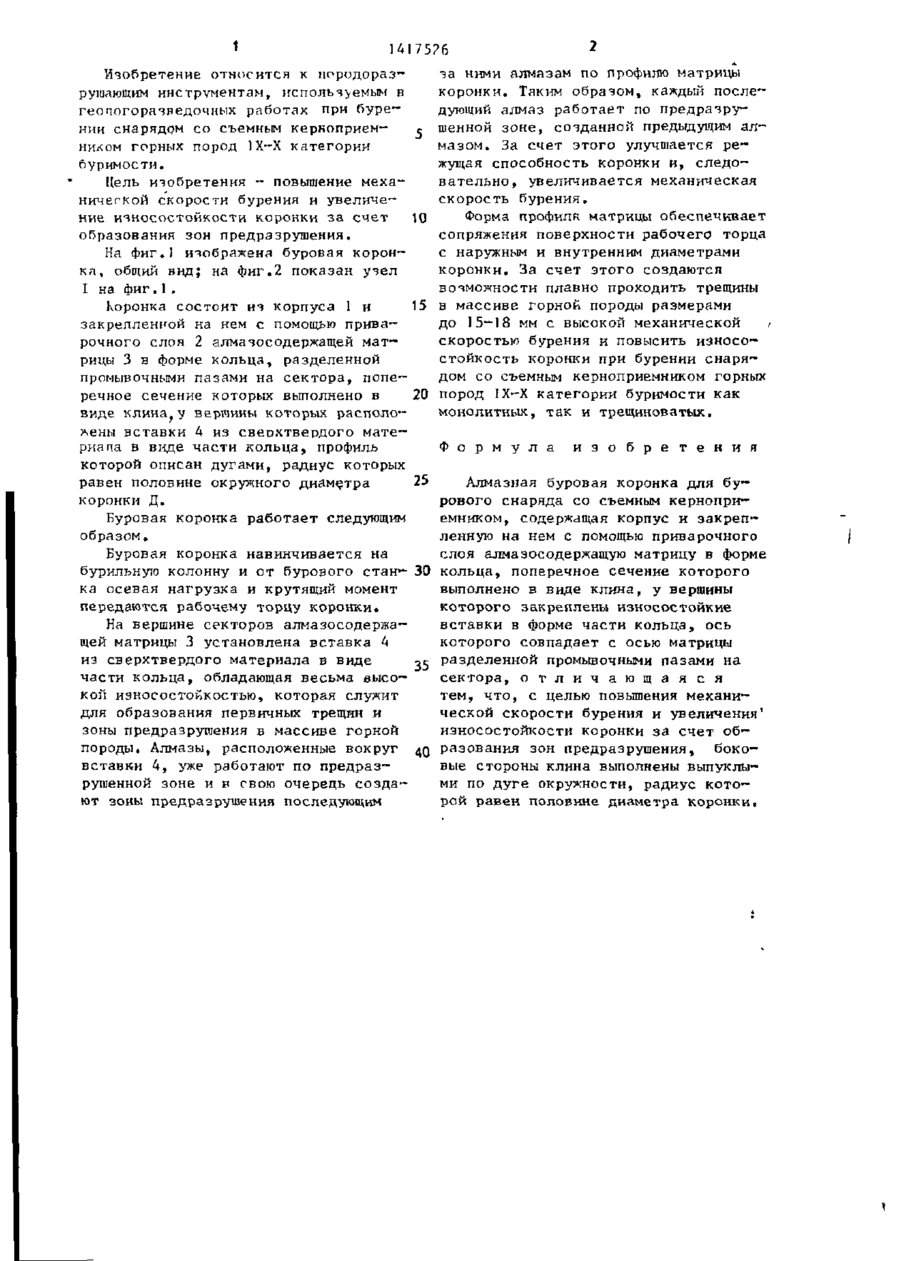

ДЛЯ СЛУЖРБНОГО ПОЛЬЗОВАНИЯ ЭКЗ v СОЮЗ СОВЕТСНИХ СОиИАЛИСТИЧЕСНИХ РЕСПУБЛИН (51)4 Е 21 В 10/48 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 3746668/22-03 (22) 0 3 . 0 4 . 8 4 (71) Институт сверхтвердых материалов А YCCF Н (72) А.П.Закора, В.Ф.Фадеев, В.И.Опольский, В.В.Андрейчук и Ю.Ю.Примак (53) 6 2 2 . 7 . 2 4 3 . 9 2 ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР * 585271, кл. Е 21 В 10/48, 1975, Авторское свидетельство СССР № 688599» кл. Е 21 В 10/46, 1978. (54) АЛМАЗНАЯ БУРОВАЯ КОРОНКА ДЛЯ БУРОВОГО СНАРЯДА СО СЪЕМНЫМ КЕГНОПРИЕМНИКОМ (57) Изобретение относится к породоразрушающим инструментам, используемым в геологоразведочных работах и позволяет повысить механическую скорость бурения и увеличить износостойкость коронки за счет образования зон пред разрушения (ЗП). Коронка содержит корпус 1 и закрепленную на нем с помощью приварочного слоя 2 алмазосо™ держащую матрицу 3 в форме кольца. Его поперечное сечение выполнено в виде клина, у вершины которого закреплены износостойкие вставки 4 в форме части кольца. Его ось совпадает с осью матрицы 3, разделенной промывочными пазами на сектора. Боковые стороны клина выполнены выпуклыми по дуге окружности, радиус которой равен половине диаметра коронки. Осевая нагрузка и крутящий момент передаются рабочему торцу коронки. Алмазы, расположенные вокруг вставки 4, работают по ЗП и в свою очередь создают ЗП последующим на ними алмазами по профилю матрицы коронки. Таким образом, каждый последующий алмаз рабо- f тает по ЗП. 2 ил. 30-88 u 1 14175?6 Изобретение относится к породоразрушающим инструментам, используемым в геологоразведочных работах при бурении снарядом со съемным керкоприем^ пиком горных пород 1Х-Х категории буримости. Цель изобретения - повышение механичегкой скорости бурения и увеличение износостойкости коронки за счет 10 образования зон предрэзрушення, На фиг.1 изображена буровая коронк а , общий вид; на фиг.2 показан узел I на фиг.1 . Коронка состоит из корпуса 1 и 15 закрепленной на нем с помощью приварочного слоя 2 алмазосодержащей матрицы 3 в форме кольца, разделенной промывочными пазами на сектора, поперечное сечение которых выполнено в 20 виде клина,у вершины которых расположены вставки 4 из сверхтвердого м а т е риала в виде части кольца, профиль которой описан дугами, радиус которых равен половине окружного диаметра 25 коронки Д, Буровая коронка работает следующим образом. Буровая коронка навинчивается на бурильную колонну и от бурового стан*- 30 ка осевая нагрузка и крутящий момент передаются рабочему торцу коронки. На вершине секторов алмазосодержащей матрицы 3 установлена вставка А из сверхтвердого материала в виде « части кольца, обладающая весьма высокой износостойкостью, которая служит для образования первичных трещин и зоны предразрушения в массиве горной породы. Алмазы, расположенные вокруг 40 вставки 4, уже работают по предразрушенной зоне и в свою очередь с о з д а ют зоны предразрушения последующим за ними алмазам по профилю матрицы коронки. Таким образом, каждый последующий алмаз работает по предразрушенной з о н е , созданной предыдущим алмазом. За счет этого улучшается р е жущая способность коронки и, следов а т е л ь н о , увеличивается механическая скорость бурения. Форма профиля матрицы обеспечивает сопряжения поверхности рабочего торца с наружным и внутренним диаметрами коронки. За счет этого создаются возможности плавно проходить трещины в массиве горной породы размерами до 15-18 мм с высокой механической , скоростью бурения и повысить износостойкость коронки при бурении с н а р я дом со съемным керноприемником горных пород I — категории буримости как X X монолитных, так и трещиноватых. Ф о р м у л а и з о б р е т е н и я Алмазная буровая коронка для бурового снаряда со съемным керноприемником, содержащая корпус и закреп™ ленную на нем с помощью приварочного слоя алмазосодержащую матрицу в форме кольца, поперечное сечение которого выполнено в виде клина, у вершины которого закреплены износостойкие вставки в форме части кольца, ось которого совпадает с осью матрицы разделенной промывочными пазами на сектора, о т л и ч а ю щ а я с я тем, ч т о , с целью повышения механической скорости бурения и увеличения 1 износостойкости коронки за счет о б разования зон предразрушения, боковые стороны клина выполнены выпуклы™ ми по дуге окружности, радиус к о т о рой равен половине диаметра коронки. 1417526 т (риг I Редактор ГЧМозжечкова cpue.Z Составитель А.Скалунов Техред А.Кравчук Корректор А.Обручар Заказ 83\/ДСП Тираж 411 Подписное ВНИИПИ Государственного комитета СССР по делам изобретенийи открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, k
