Алмазна бурова імпрегнована коронка

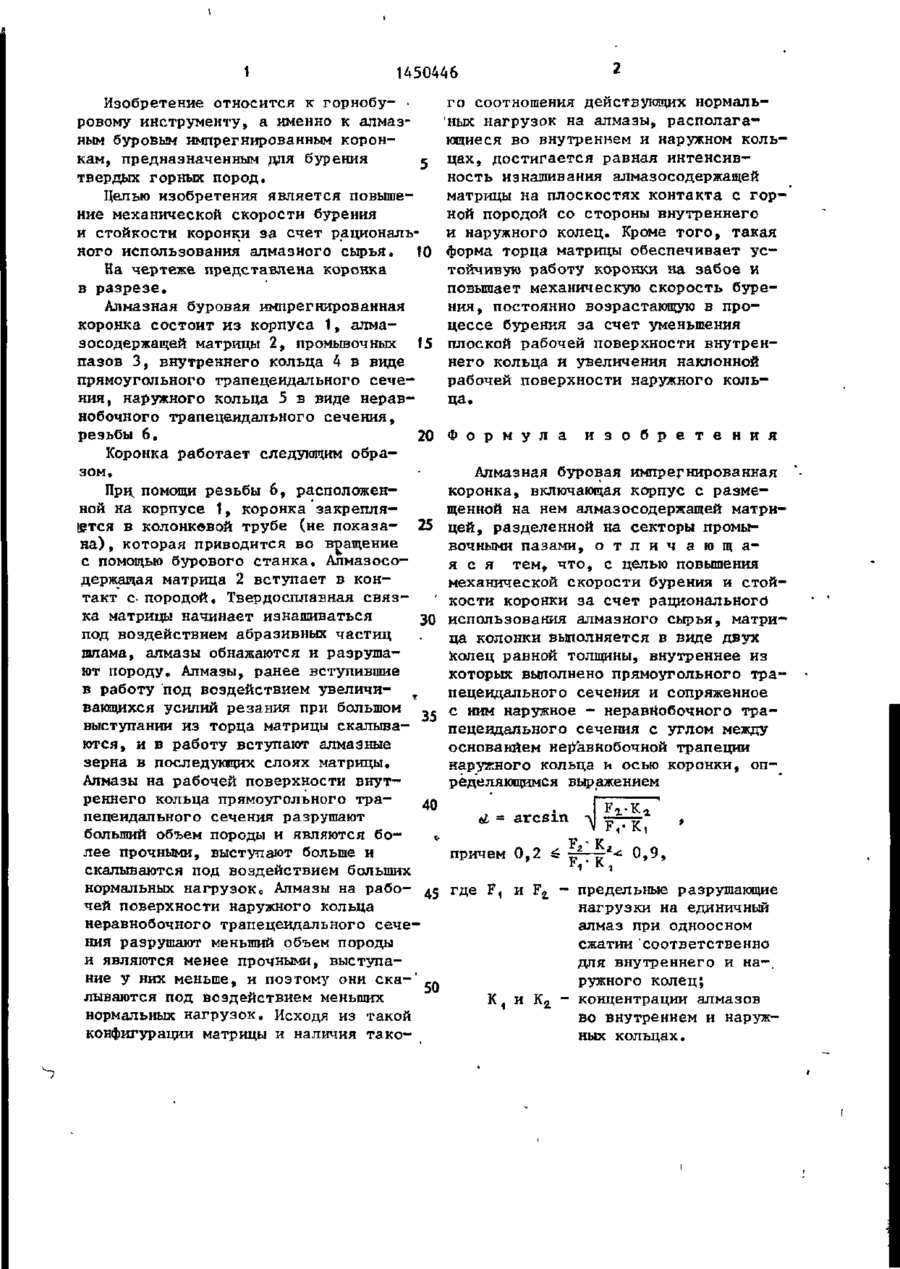

Изобретение относится к области бурения. Цель - повышение механической скорости бурения и стойкости коронки за счет рационального использования алмазного сырья. Коронка состоит из корпуса 1„ алмазосодержащей матрицы 2, промывочных пазов 3, внутреннего кольца (К) 4 в виде прямоугольного трапецеидального сечения, наружного К 5 в виде неравнобочного трапецеидального сечения, резьбы 6. Алмазы на рабочей поверхности К 4 прямоугольного трапецеидального сечения разрушают больший объем горной породы и являются более прочными по сравнению с алмазами на рабочей поверхности К 5 неравнобочного трапецеидального сечения. Последнее разрушают меньший объем породы и являются менее прочными. Исходя из этого достигается равная интенсивность изнашивания матрицы 2 породой со стороны К 4 и 5. Использование данной коронки обеспечивает устойчивую работу ее на забое при бурении, повышает механическую скорость бурения. 05 1-89 |1 ^ • • _ -— „^..J.L^.^W^t.-** 1450446 Изобретение относится к горнобу- • ровому инструменту, а именно к алмазным буровым имттрегнированным коронкам, предназначенным для бурения j твердых горных пород. Целью изобретения является повышение механической скорости бурения и стойкости коронки за счет рационального использования алмазного сырья. 10 На чертеже представлена коронка в разрезе. Алмазная буровая импрегнированная коронка состоит из корпуса 1, алмазосодержащей матрицы 2, промывочных 15 пазов 3, внутреннего кольца 4 в виде прямоугольного трапецеидального сечения, наружного кольца 5 в виде неравнобочного трапецеидального сечения, резьбы 6. 20 Коронка работает следующим образом, При^ помощи резьбы 6, расположенной на корпусе 1, коронка закрепляется в колонковой трубе (не показа- 25 на), которая приводится во вращение с помощью бурового станка. Алмазосодержащая матрица 2 вступает в контакт с- породой. Твердосплавная связка матрицы начинает изнашиваться зо под воздействием абразивных частиц шлама, алмазы обнажаются и разрушают породу. Алмазы, ранее вступившие в работу под воздействием увеличивающихся усилий резания при большом выступании из торца матрицы скалыва- 35 ются, и в работу вступают алмазные зерна в последующих слоях матрицы. Алмазы на рабочей поверхности внутреннего кольца прямоугольного трапецеидального сечения разрушают больший объем породы и являются более прочными, выступают больше и скалываются под воздействием больших нормальных нагрузок„ Алмазы на рабочей поверхности наружного кольца неравнобочного трапецеидального сечения разрушают меньший объем породы и являются менее прочными, выступание у них меньше, и поэтому они ска-" лываются под воздействием меньших нормальных нагрузок. Исходя из такой конфигурации матрицы и наличия тако го соотношения действующих нормальных нагрузок на алмазы, располагающиеся во внутреннем и наружном кольцах, достигается равная интенсивность изнашивания алмазосодержащей матрицы на плоскостях контакта с горной породой со стороны внутреннего и наружного колец. Кроме того, такая форма торца матрицы обеспечивает устойчивую работу коронки на забое и повышает механическую скорость бурения, постоянно возрастающую в процессе бурения за счет уменьшения плоской рабочей поверхности внутреннего кольца и увеличения наклонной рабочей поверхности наружного кольца. Фор мул а и з о б р е т е н и я Алмазная буровая импрегнированная коронка, включающая корпус с размещенной на нем алмазосодержащей матрицей, разделенной на секторы промывочными пазами, о т л и ч а ю щ а яся тем, что, с целью повышения механической скорости бурения и стойкости коронки за счет рационального" использования алмазного сырья, матрица колонки выполняется в виде двух колец равной толщины, внутреннее из которых выполнено прямоугольного трапецеидального сечения и сопряженное с ним наружное - неравнобочного трапецеидального сечения с углом между основанием не равнобочной трапеции наружного кольца и осью коронки, определяющимся выражением 0,9, где предельные разрушающие нагрузки на единичный алмаз при одноосном сжатии соответственно для внутреннего и на-, ружного колец; К. и К„ - концентрации алмазов во внутреннем и наружных кольцах. 1450446 Редактор Г. Наджарян Составитель Н. Соловьев Техред Л.Сердюкова Корректор М. Шароши Заказ 44/ДСП Тираж 405 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
