Обладнання прибиральної машини

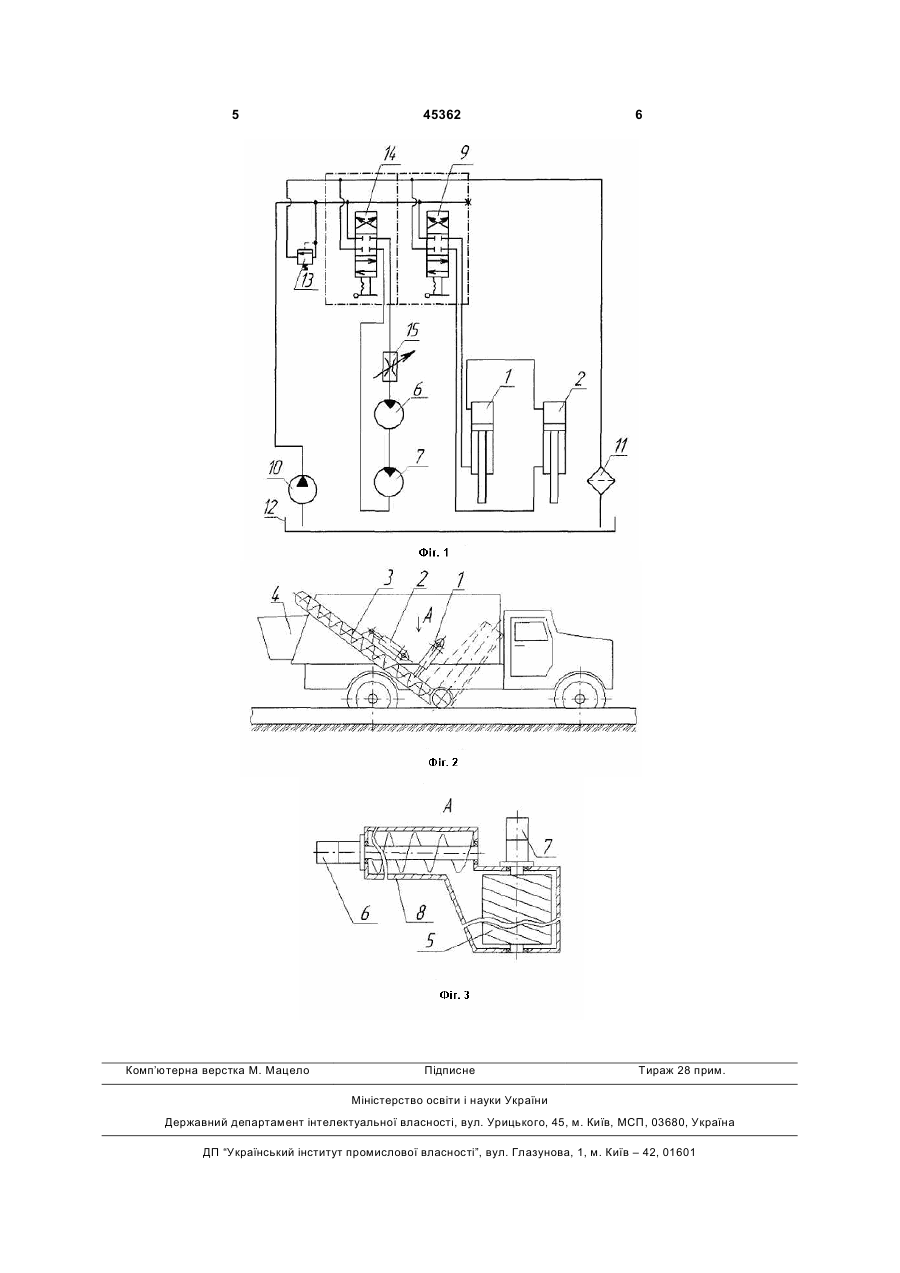

Обладнання прибиральної машини, що складається з шнекового транспортера і циліндричної щітки, розміщених в єдиному корпусі, гідроциліндра повороту щітки, гідроциліндра шнека, гідророз 3 Технічним результатом є підвищення швидкодії приведення обладнання прибиральної машини в робоче та транспортне положення, що досягається за рахунок застосування послідовного з'єднання гідроциліндра шнека та гідроциліндра повороту щітки, причому поршнева порожнина гідроциліндра шнека з'єднана з поршневою порожниною гідроциліндра повороту щітки, використовуючи один гідророзподільник, крім того поршнева порожнина гідроциліндра шнека та поршнева порожнина гідроциліндра повороту щітки мають рівні об'єми. Поставлена задача вирішується тим, що в обладнанні прибиральної машини, що складається з шнекового транспортера і циліндричної щітки, розміщених в єдиному корпусі, гідроциліндра повороту щітки, гідро циліндра шнека, гідророзподільника, двох гідромоторів, причому перший гідромотор з'єднаний з валом шнекового транспортера, а другий гідромотор з'єднаний з валом циліндричної щітки застосовано послідовне з'єднання гідроциліндра шнека та гідроциліндра повороту щітки, причому поршнева порожнина гідроциліндра шнека з'єднана з поршневою порожниною гідроциліндра повороту щітки, використовуючи один гідророзподільник, крім того поршнева порожнина гідроциліндра шнека та поршнева порожнина гідроциліндра повороту щітки мають рівні об'єми. На Фіг.1 зображена гідравлічна схема обладнання прибиральної машини; на Фіг.2 зображений головний вид схеми обладнання прибиральної машини; на Фіг.3 зображений вид А схеми обладнання прибиральної машини. Обладнання прибиральної машини містить гідроциліндр повороту щітки 1; гідроциліндр шнека 2; шнековий транспортер 3, циліндричну щітку 5 (див. Фіг.3), які розміщені у єдиному корпусі 8; гідромотор шнекового транспортера 6 та гідромотор циліндричної щітки 7. Приймальний бункер 4 розташований у задній частині кузова прибиральної машини (див. Фіг.2). Гідросистема обладнання прибиральної машини складається з: маслобака 45362 4 12 (див. Фіг.1), встановленого з можливістю живлення гідронасоса 10, з'єднаного через гідророзподільник гідромоторів 14 та дросель 15 послідовно з гідромотором шнекового транспортера 6 та гідромотором циліндричної щітки 7, а також через гідророзподільник гідроциліндрів 9 послідовно з гідроциліндром повороту щітки 1 та гідроциліндром шнека 2. Гідронасос 10 також з'єднаний через запобіжний клапан 13 та фільтр 11 з маслобаком 12. Гідромотор циліндричної щітки 7 через гідророзподільник гідромоторів 14 та фільтр 11 з'єднаний з маслобаком 12. Гідроциліндр шнека 2 через гідророзподільник гідроциліндрів 9 та фільтр 11 з'єднаний з маслобаком 12. Обладнання прибиральної машини працює наступним чином: в робочому положенні циліндрична щітка 5, при обертанні, змітає сміття в шнековий транспортер 3, яке через хобот транспортера потрапляє до приймального бункера 4 і періодично ущільнюється пресуючою плитою. Привод робочих органів спецобладнання здійснюється за допомогою гідромоторів 6 і 7, з'єднаних через гідророзподільник гідромоторів 14 (див. Фіг.1) із гідросистемою прибиральної машини. Регулювання частоти обертання робочих органів спецобладнання здійснюється за допомогою дроселя 15. Робоче положення спецобладнання над поверхнею дороги (тротуару) забезпечується гідроциліндром шнека 2 із одночасним переведення щітки 5 у транспортне положення здійснюється за допомогою гідроциліндра повороту щітки 1. Причому гідроциліндри 1 і 2 з'єднані через гідророзподільник гідроциліндрів 9 із гідросистемою прибиральної машини. При цьому повертається корпус 8 і хобот транспортера, що дає змогу безперешкодно здійснювати вивантаження сміття у приймальний бункер 4. Живлення гідроциліндрів 1 і 2 та гідромоторів 6 і 7 здійснюється від гідронасоса 10. При перевищенні тиску в гідросистемі спрацьовує запобіжний клапан 13, який через фільтр 11 стравлює частину робочої рідини в маслобак 12. 5 Комп’ютерна верстка М. Мацело 45362 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
