Знімне обладнання для дорожньо-прибиральної машини

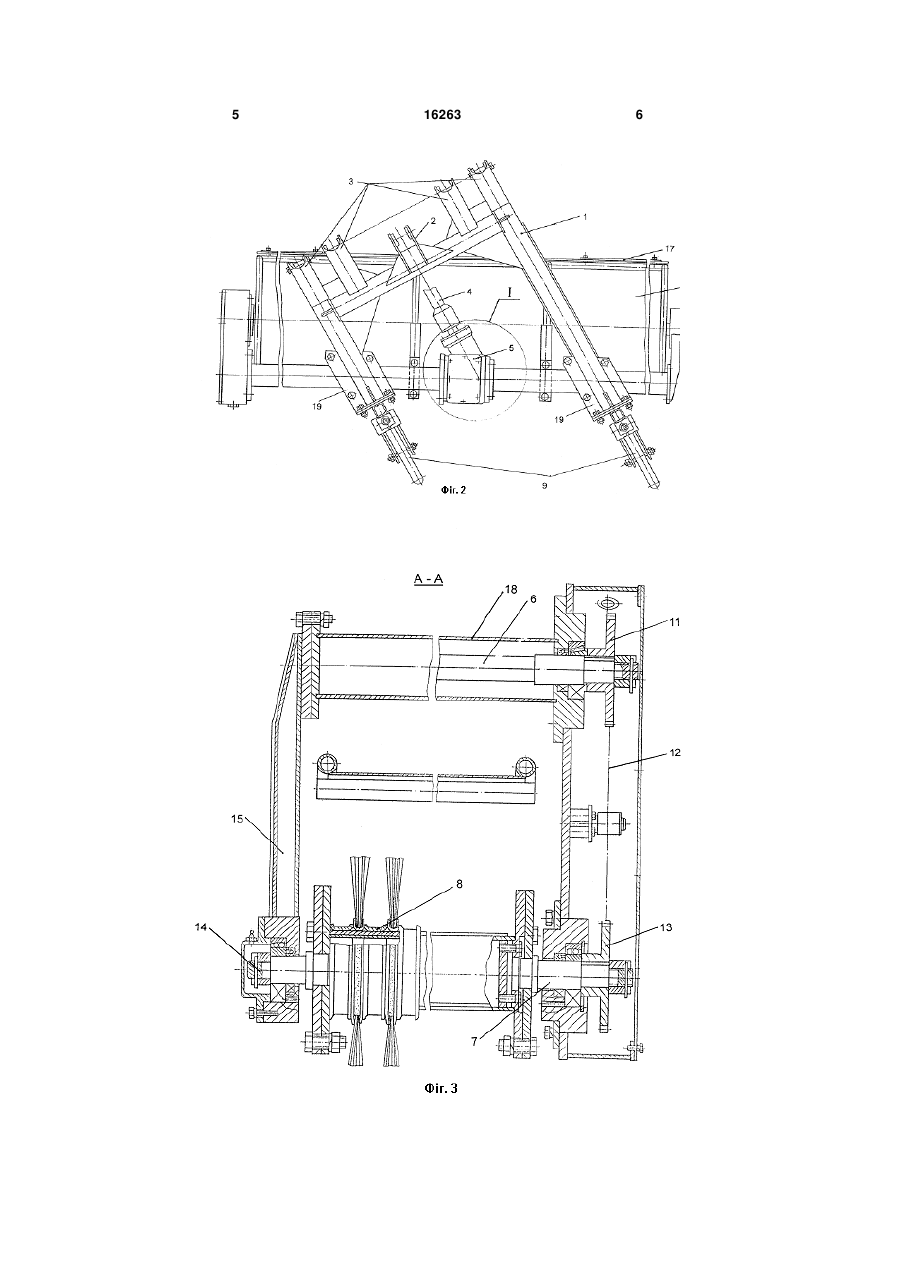

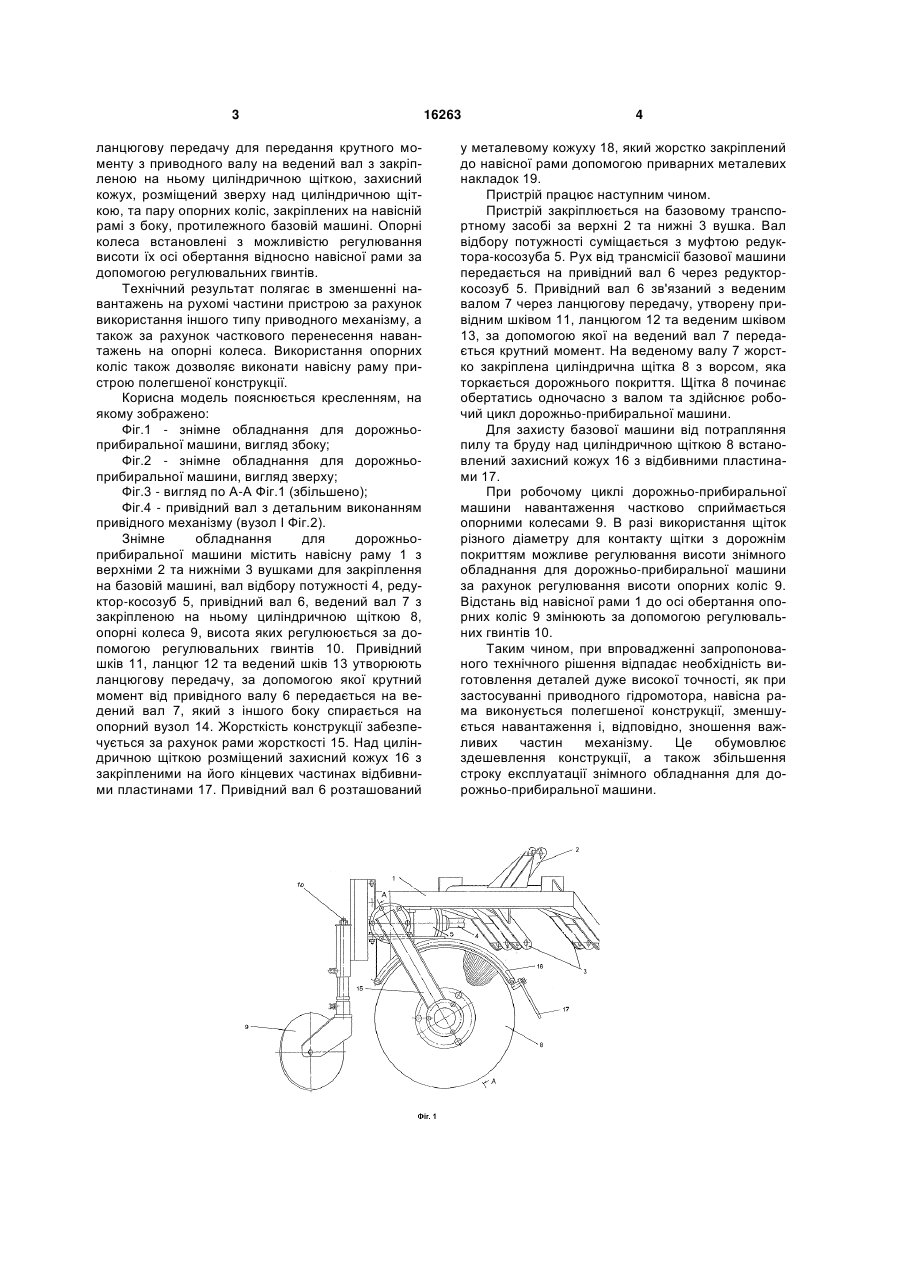

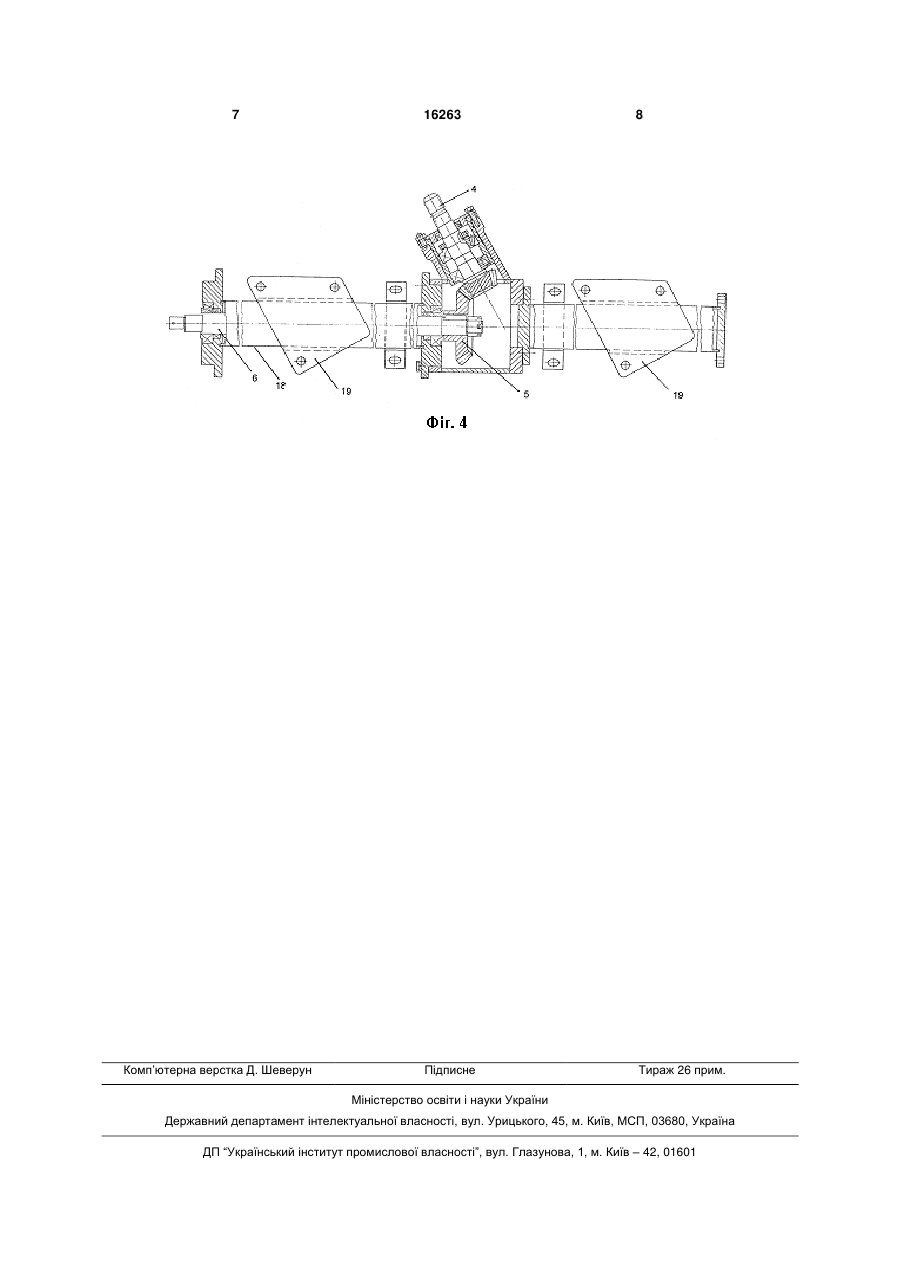

1. Знімне обладнання для дорожньоприбиральної машини, яке містить навісну раму з вушками для закріплення на базовій машині, встановлений під кутом до повздовжньої осі навісної рами вал з закріпленою на ньому циліндричною щіткою з ворсом, яке відрізняється тим, що дода 3 ланцюгову передачу для передання крутного моменту з приводного валу на ведений вал з закріпленою на ньому циліндричною щіткою, захисний кожух, розміщений зверху над циліндричною щіткою, та пару опорних коліс, закріплених на навісній рамі з боку, протилежного базовій машині. Опорні колеса встановлені з можливістю регулювання висоти їх осі обертання відносно навісної рами за допомогою регулювальних гвинтів. Технічний результат полягає в зменшенні навантажень на рухомі частини пристрою за рахунок використання іншого типу приводного механізму, а також за рахунок часткового перенесення навантажень на опорні колеса. Використання опорних коліс також дозволяє виконати навісну раму пристрою полегшеної конструкції. Корисна модель пояснюється кресленням, на якому зображено: Фіг.1 - знімне обладнання для дорожньоприбиральної машини, вигляд збоку; Фіг.2 - знімне обладнання для дорожньоприбиральної машини, вигляд зверху; Фіг.3 - вигляд по А-А Фіг.1 (збільшено); Фіг.4 - привідний вал з детальним виконанням привідного механізму (вузол І Фіг.2). Знімне обладнання для дорожньоприбиральної машини містить навісну раму 1 з верхніми 2 та нижніми 3 вушками для закріплення на базовій машині, вал відбору потужності 4, редуктор-косозуб 5, привідний вал 6, ведений вал 7 з закріпленою на ньому циліндричною щіткою 8, опорні колеса 9, висота яких регулююється за допомогою регулювальних гвинтів 10. Привідний шків 11, ланцюг 12 та ведений шків 13 утворюють ланцюгову передачу, за допомогою якої крутний момент від привідного валу 6 передається на ведений вал 7, який з іншого боку спирається на опорний вузол 14. Жорсткість конструкції забезпечується за рахунок рами жорсткості 15. Над циліндричною щіткою розміщений захисний кожух 16 з закріпленими на його кінцевих частинах відбивними пластинами 17. Привідний вал 6 розташований 16263 4 у металевому кожуху 18, який жорстко закріплений до навісної рами допомогою приварних металевих накладок 19. Пристрій працює наступним чином. Пристрій закріплюється на базовому транспортному засобі за верхні 2 та нижні 3 вушка. Вал відбору потужності суміщається з муфтою редуктора-косозуба 5. Рух від трансмісії базової машини передається на привідний вал 6 через редукторкосозуб 5. Привідний вал 6 зв'язаний з веденим валом 7 через ланцюгову передачу, утворену привідним шківом 11, ланцюгом 12 та веденим шківом 13, за допомогою якої на ведений вал 7 передається крутний момент. На веденому валу 7 жорстко закріплена циліндрична щітка 8 з ворсом, яка торкається дорожнього покриття. Щітка 8 починає обертатись одночасно з валом та здійснює робочий цикл дорожньо-прибиральної машини. Для захисту базової машини від потрапляння пилу та бруду над циліндричною щіткою 8 встановлений захисний кожух 16 з відбивними пластинами 17. При робочому циклі дорожньо-прибиральної машини навантаження частково сприймається опорними колесами 9. В разі використання щіток різного діаметру для контакту щітки з дорожнім покриттям можливе регулювання висоти знімного обладнання для дорожньо-прибиральної машини за рахунок регулювання висоти опорних коліс 9. Відстань від навісної рами 1 до осі обертання опорних коліс 9 змінюють за допомогою регулювальних гвинтів 10. Таким чином, при впровадженні запропонованого технічного рішення відпадає необхідність виготовлення деталей дуже високої точності, як при застосуванні приводного гідромотора, навісна рама виконується полегшеної конструкції, зменшується навантаження і, відповідно, зношення важливих частин механізму. Це обумовлює здешевлення конструкції, а також збільшення строку експлуатації знімного обладнання для дорожньо-прибиральної машини. 5 16263 6 7 Комп’ютерна верстка Д. Шеверун 16263 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
