Розкидач органічних добрив

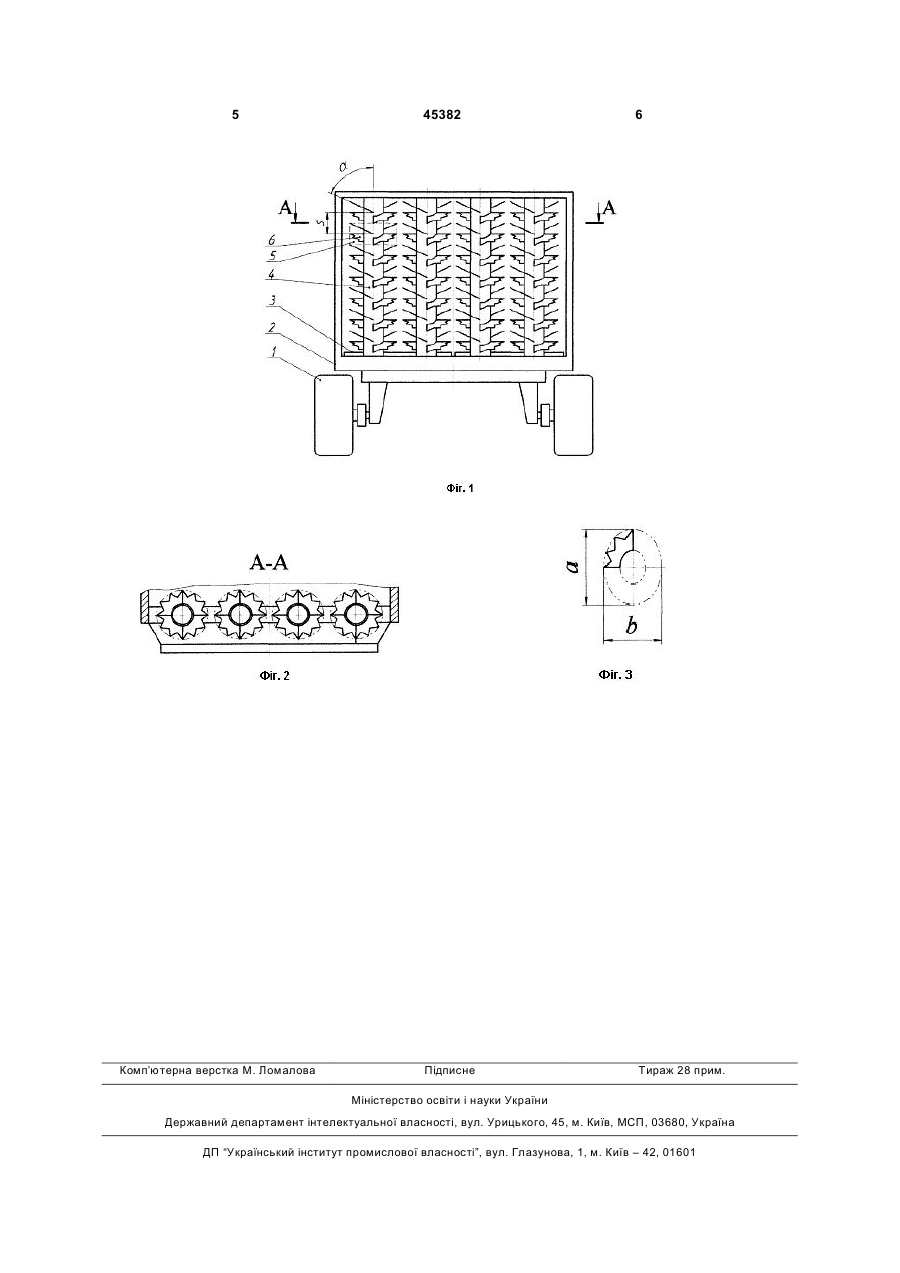

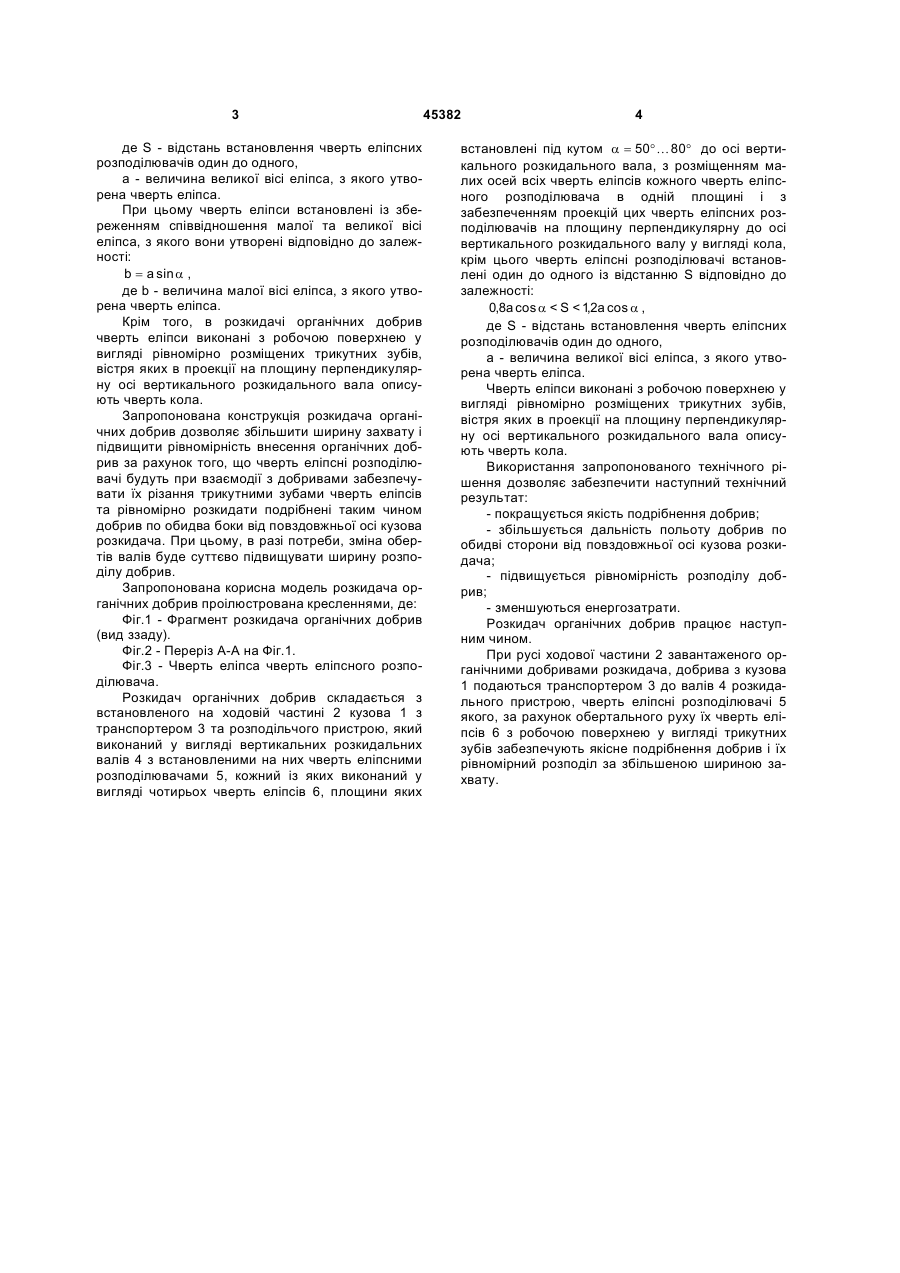

1. Розкидач органічних добрив, що складається з ходової частини, кузова, транспортера та розподільчого пристрою, який виконаний у вигляді вертикальних розкидальних валів з встановленими на них робочими органами, який відрізняється тим, що робочі органи виконані у вигляді чвертьеліпсних розподілювачів, причому кожний із останніх виконаний у вигляді чотирьох чвертьеліпсів, площини яких встановлені під кутом a = 50° K 80° до осі вертикального розкидального вала, з розміщенням малих осей всіх чвертьеліпсів кожного чвертьеліпсного розподілювача в одній площині і з забезпеченням проекцій цих чвертьеліпсних розподілювачів на площину, перпендикулярну до осі U 2 (19) 1 3 де S - відстань встановлення чверть еліпсних розподілювачів один до одного, a - величина великої вісі еліпса, з якого утворена чверть еліпса. При цьому чверть еліпси встановлені із збереженням співвідношення малої та великої вісі еліпса, з якого вони утворені відповідно до залежності: b = a sin a , де b - величина малої вісі еліпса, з якого утворена чверть еліпса. Крім того, в розкидачі органічних добрив чверть еліпси виконані з робочою поверхнею у вигляді рівномірно розміщених трикутних зубів, вістря яких в проекції на площину перпендикулярну осі вертикального розкидального вала описують чверть кола. Запропонована конструкція розкидача органічних добрив дозволяє збільшити ширину захвату і підвищити рівномірність внесення органічних добрив за рахунок того, що чверть еліпсні розподілювачі будуть при взаємодії з добривами забезпечувати їх різання трикутними зубами чверть еліпсів та рівномірно розкидати подрібнені таким чином добрив по обидва боки від повздовжньої осі кузова розкидача. При цьому, в разі потреби, зміна обертів валів буде суттєво підвищувати ширину розподілу добрив. Запропонована корисна модель розкидача органічних добрив проілюстрована кресленнями, де: Фіг.1 - Фрагмент розкидача органічних добрив (вид ззаду). Фіг.2 - Переріз А-А на Фіг.1. Фіг.3 - Чверть еліпса чверть еліпсного розподілювача. Розкидач органічних добрив складається з встановленого на ходовій частині 2 кузова 1 з транспортером 3 та розподільчого пристрою, який виконаний у вигляді вертикальних розкидальних валів 4 з встановленими на них чверть еліпсними розподілювачами 5, кожний із яких виконаний у вигляді чотирьох чверть еліпсів 6, площини яких 45382 4 встановлені під кутом a = 50° K 80° до осі вертикального розкидального вала, з розміщенням малих осей всіх чверть еліпсів кожного чверть еліпсного розподілювача в одній площині і з забезпеченням проекцій цих чверть еліпсних розподілювачів на площину перпендикулярну до осі вертикального розкидального валу у вигляді кола, крім цього чверть еліпсні розподілювачі встановлені один до одного із відстанню S відповідно до залежності: 0,8a cos a < S < 1,2a cos a , де S - відстань встановлення чверть еліпсних розподілювачів один до одного, a - величина великої вісі еліпса, з якого утворена чверть еліпса. Чверть еліпси виконані з робочою поверхнею у вигляді рівномірно розміщених трикутних зубів, вістря яких в проекції на площину перпендикулярну осі вертикального розкидального вала описують чверть кола. Використання запропонованого технічного рішення дозволяє забезпечити наступний технічний результат: - покращується якість подрібнення добрив; - збільшується дальність польоту добрив по обидві сторони від повздовжньої осі кузова розкидача; - підвищується рівномірність розподілу добрив; - зменшуються енергозатрати. Розкидач органічних добрив працює наступним чином. При русі ходової частини 2 завантаженого органічними добривами розкидача, добрива з кузова 1 подаються транспортером 3 до валів 4 розкидального пристрою, чверть еліпсні розподілювачі 5 якого, за рахунок обертального руху їх чверть еліпсів 6 з робочою поверхнею у вигляді трикутних зубів забезпечують якісне подрібнення добрив і їх рівномірний розподіл за збільшеною шириною захвату. 5 Комп’ютерна верстка М. Ломалова 45382 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
