Розкидач органічних добрив

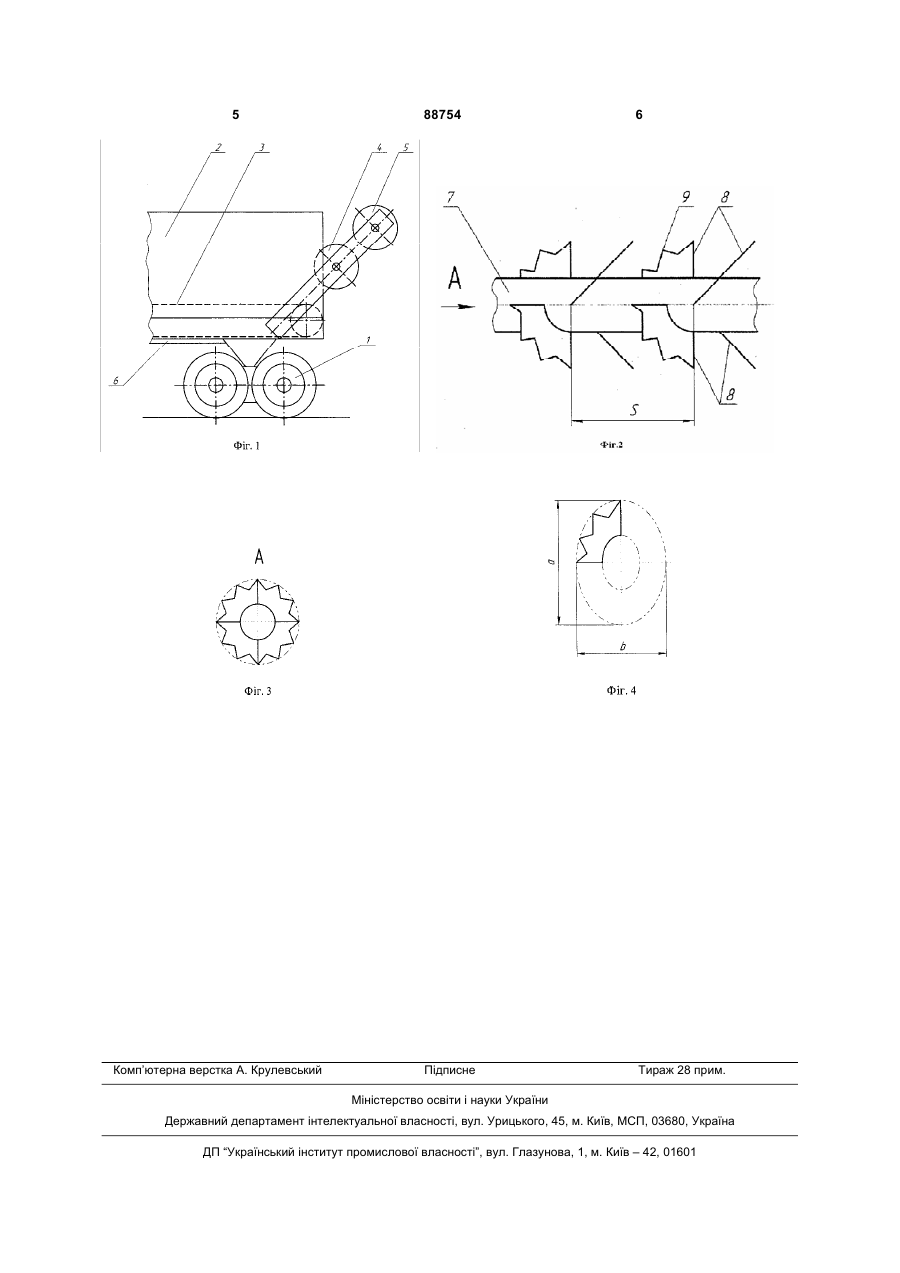

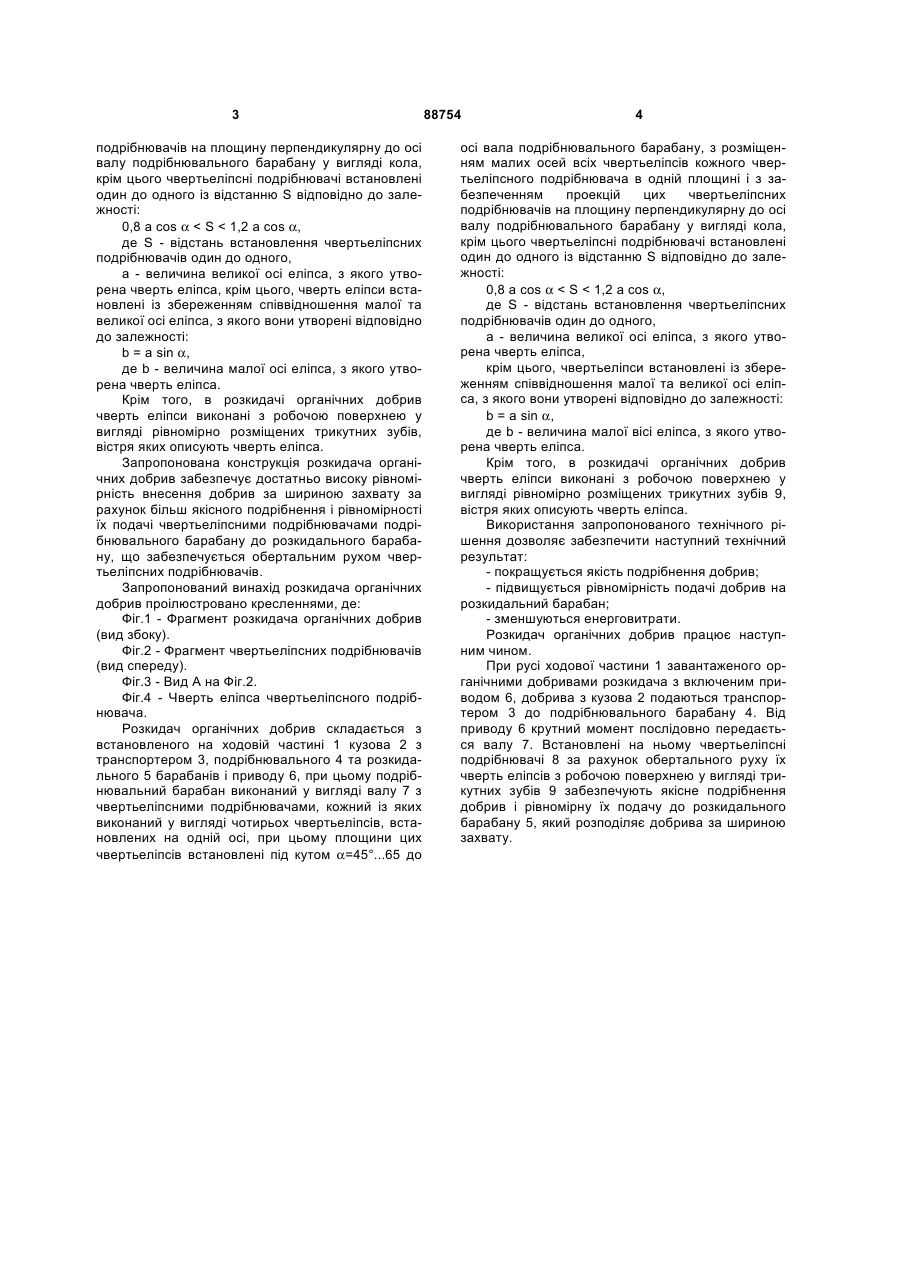

1. Розкидач органічних добрив, що складається з ходової частини, кузова, транспортера, подрібнювального та розкидального барабанів з напівеліпсними подрібнювальними робочими органами і приводу, який відрізняється тим, що подрібнювальні робочі органи виконані у вигляді чвертьеліпсних подрібнювачів, причому кожний із останніх виконаний у вигляді чотирьох чвертьеліпсів, встановлених на одній осі, при цьому площини цих чвертьеліпсів встановлені під кутом α=45°...65° до C2 2 (19) 1 3 подрібнювачів на площину перпендикулярну до осі валу подрібнювального барабану у вигляді кола, крім цього чвертьеліпсні подрібнювачі встановлені один до одного із відстанню S відповідно до залежності: 0,8 a cos α < S < 1,2 a cos α, де S - відстань встановлення чвертьеліпсних подрібнювачів один до одного, а - величина великої осі еліпса, з якого утворена чверть еліпса, крім цього, чверть еліпси встановлені із збереженням співвідношення малої та великої осі еліпса, з якого вони утворені відповідно до залежності: b = a sin α, де b - величина малої осі еліпса, з якого утворена чверть еліпса. Крім того, в розкидачі органічних добрив чверть еліпси виконані з робочою поверхнею у вигляді рівномірно розміщених трикутних зубів, вістря яких описують чверть еліпса. Запропонована конструкція розкидача органічних добрив забезпечує достатньо високу рівномірність внесення добрив за шириною захвату за рахунок більш якісного подрібнення і рівномірності їх подачі чвертьеліпсними подрібнювачами подрібнювального барабану до розкидального барабану, що забезпечується обертальним рухом чвертьеліпсних подрібнювачів. Запропонований винахід розкидача органічних добрив проілюстровано кресленнями, де: Фіг.1 - Фрагмент розкидача органічних добрив (вид збоку). Фіг.2 - Фрагмент чвертьеліпсних подрібнювачів (вид спереду). Фіг.3 - Вид А на Фіг.2. Фіг.4 - Чверть еліпса чвертьеліпсного подрібнювача. Розкидач органічних добрив складається з встановленого на ходовій частині 1 кузова 2 з транспортером 3, подрібнювального 4 та розкидального 5 барабанів і приводу 6, при цьому подрібнювальний барабан виконаний у вигляді валу 7 з чвертьеліпсними подрібнювачами, кожний із яких виконаний у вигляді чотирьох чвертьеліпсів, встановлених на одній осі, при цьому площини цих чвертьеліпсів встановлені під кутом α=45°...65 до 88754 4 осі вала подрібнювального барабану, з розміщенням малих осей всіх чвертьеліпсів кожного чвертьеліпсного подрібнювача в одній площині і з забезпеченням проекцій цих чвертьеліпсних подрібнювачів на площину перпендикулярну до осі валу подрібнювального барабану у вигляді кола, крім цього чвертьеліпсні подрібнювачі встановлені один до одного із відстанню S відповідно до залежності: 0,8 a cos α < S < 1,2 a cos α, де S - відстань встановлення чвертьеліпсних подрібнювачів один до одного, а - величина великої осі еліпса, з якого утворена чверть еліпса, крім цього, чвертьеліпси встановлені із збереженням співвідношення малої та великої осі еліпса, з якого вони утворені відповідно до залежності: b = a sin α, де b - величина малої вісі еліпса, з якого утворена чверть еліпса. Крім того, в розкидачі органічних добрив чверть еліпси виконані з робочою поверхнею у вигляді рівномірно розміщених трикутних зубів 9, вістря яких описують чверть еліпса. Використання запропонованого технічного рішення дозволяє забезпечити наступний технічний результат: - покращується якість подрібнення добрив; - підвищується рівномірність подачі добрив на розкидальний барабан; - зменшуються енерговитрати. Розкидач органічних добрив працює наступним чином. При русі ходової частини 1 завантаженого органічними добривами розкидача з включеним приводом 6, добрива з кузова 2 подаються транспортером 3 до подрібнювального барабану 4. Від приводу 6 крутний момент послідовно передається валу 7. Встановлені на ньому чвертьеліпсні подрібнювачі 8 за рахунок обертального руху їх чверть еліпсів з робочою поверхнею у вигляді трикутних зубів 9 забезпечують якісне подрібнення добрив і рівномірну їх подачу до розкидального барабану 5, який розподіляє добрива за шириною захвату. 5 Комп’ютерна верстка А. Крулевський 88754 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
