Спосіб оперативного управління комбінованою системою використання енергії малопотужних вітрів та сонячного випромінювання

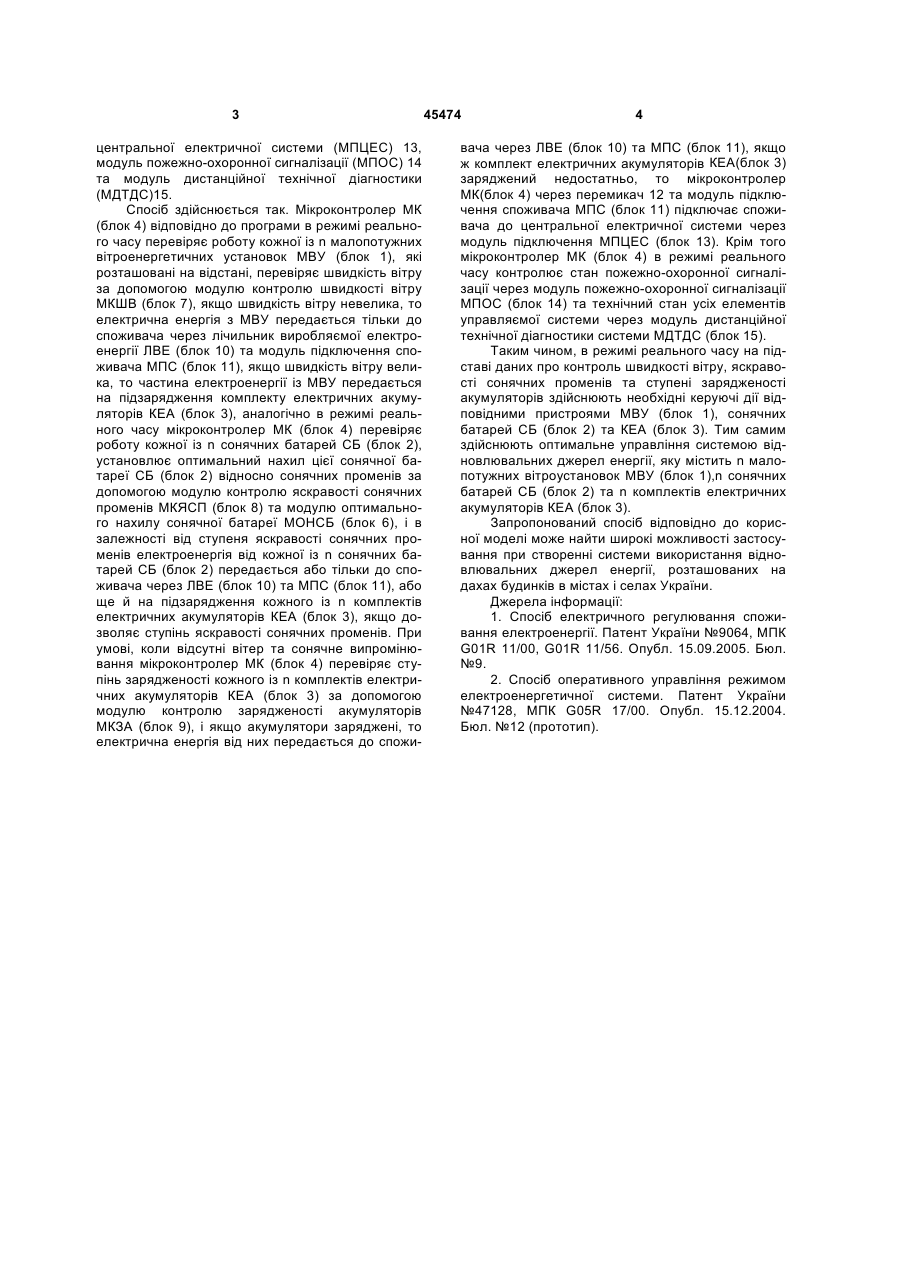

Спосіб оперативного управління комбінованою системою використання енергії малопотужних вітрів та сонячного випромінювання шляхом вироблення керуючих дій на засоби регулювання на 3 центральної електричної системи (МПЦЕС) 13, модуль пожежно-охоронної сигналізації (МПОС) 14 та модуль дистанційної технічної діагностики (МДТДС)15. Спосіб здійснюється так. Мікроконтролер МК (блок 4) відповідно до програми в режимі реального часу перевіряє роботу кожної із n малопотужних вітроенергетичних установок МВУ (блок 1), які розташовані на відстані, перевіряє швидкість вітру за допомогою модулю контролю швидкості вітру МКШВ (блок 7), якщо швидкість вітру невелика, то електрична енергія з МВУ передається тільки до споживача через лічильник виробляємої електроенергії ЛВЕ (блок 10) та модуль підключення споживача МПС (блок 11), якщо швидкість вітру велика, то частина електроенергії із МВУ передається на підзарядження комплекту електричних акумуляторів КЕА (блок 3), аналогічно в режимі реального часу мікроконтролер МК (блок 4) перевіряє роботу кожної із n сонячних батарей СБ (блок 2), установлює оптимальний нахил цієї сонячної батареї СБ (блок 2) відносно сонячних променів за допомогою модулю контролю яскравості сонячних променів МКЯСП (блок 8) та модулю оптимального нахилу сонячної батареї МОНСБ (блок 6), і в залежності від ступеня яскравості сонячних променів електроенергія від кожної із n сонячних батарей СБ (блок 2) передається або тільки до споживача через ЛВЕ (блок 10) та МПС (блок 11), або ще й на підзарядження кожного із n комплектів електричних акумуляторів КЕА (блок 3), якщо дозволяє ступінь яскравості сонячних променів. При умові, коли відсутні вітер та сонячне випромінювання мікроконтролер МК (блок 4) перевіряє ступінь зарядженості кожного із n комплектів електричних акумуляторів КЕА (блок 3) за допомогою модулю контролю зарядженості акумуляторів МКЗА (блок 9), і якщо акумулятори заряджені, то електрична енергія від них передається до спожи 45474 4 вача через ЛВЕ (блок 10) та МПС (блок 11), якщо ж комплект електричних акумуляторів КЕА(блок 3) заряджений недостатньо, то мікроконтролер МК(блок 4) через перемикач 12 та модуль підключення споживача МПС (блок 11) підключає споживача до центральної електричної системи через модуль підключення МПЦЕС (блок 13). Крім того мікроконтролер МК (блок 4) в режимі реального часу контролює стан пожежно-охоронної сигналізації через модуль пожежно-охоронної сигналізації МПОС (блок 14) та технічний стан усіх елементів управляємої системи через модуль дистанційної технічної діагностики системи МДТДС (блок 15). Таким чином, в режимі реального часу на підставі даних про контроль швидкості вітру, яскравості сонячних променів та ступені зарядженості акумуляторів здійснюють необхідні керуючі дії відповідними пристроями МВУ (блок 1), сонячних батарей СБ (блок 2) та КЕА (блок 3). Тим самим здійснюють оптимальне управління системою відновлювальних джерел енергії, яку містить n малопотужних вітроустановок МВУ (блок 1),n сонячних батарей СБ (блок 2) та n комплектів електричних акумуляторів КЕА (блок 3). Запропонований спосіб відповідно до корисної моделі може найти широкі можливості застосування при створенні системи використання відновлювальних джерел енергії, розташованих на дахах будинків в містах і селах України. Джерела інформації: 1. Спосіб електричного регулювання споживання електроенергії. Патент України №9064, МПК G01R 11/00, G01R 11/56. Опубл. 15.09.2005. Бюл. №9. 2. Спосіб оперативного управління режимом електроенергетичної системи. Патент України №47128, МПК G05R 17/00. Опубл. 15.12.2004. Бюл. №12 (прототип). 5 Комп’ютерна верстка М. Мацело 45474 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
