Оглядовий колодязь

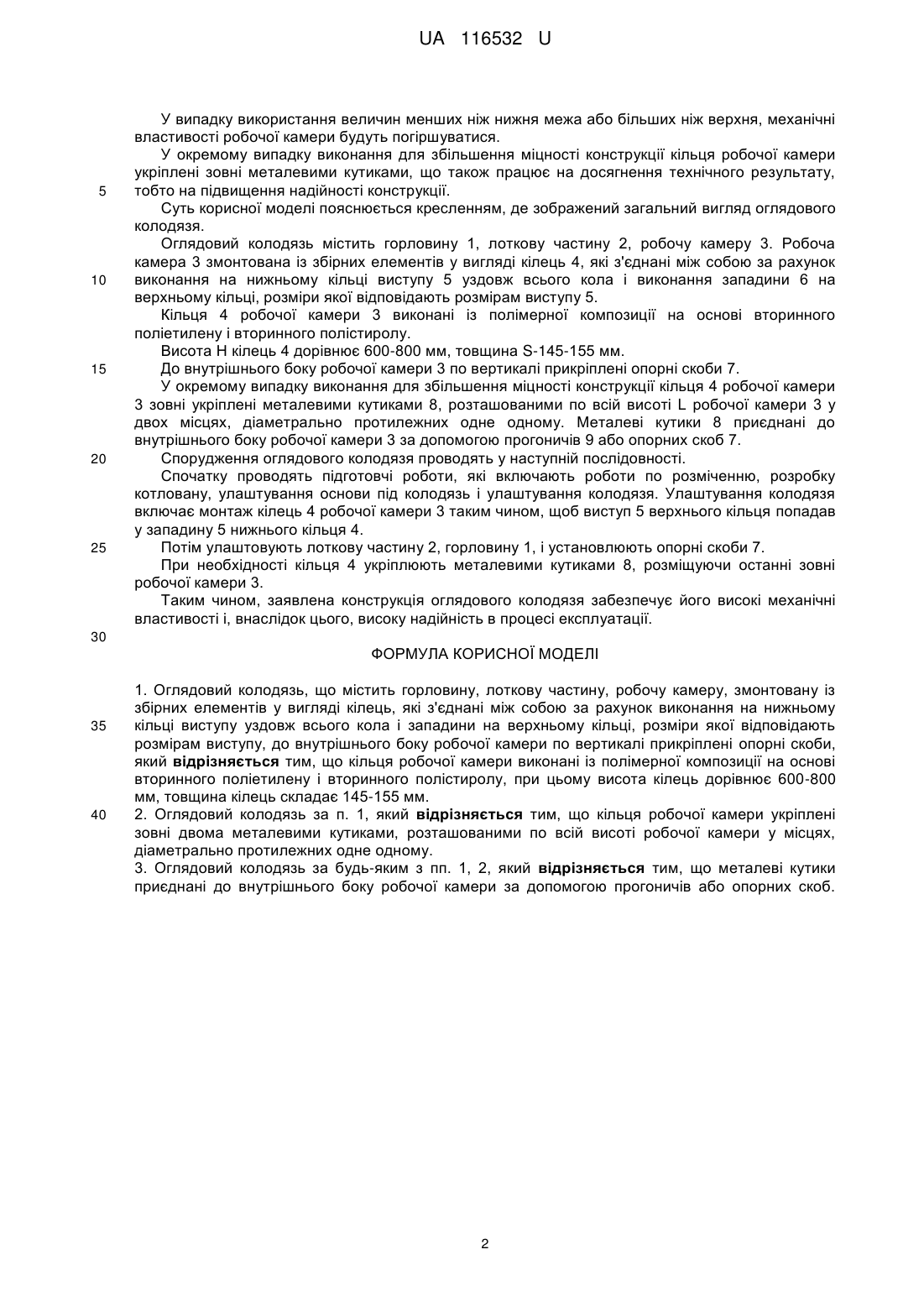

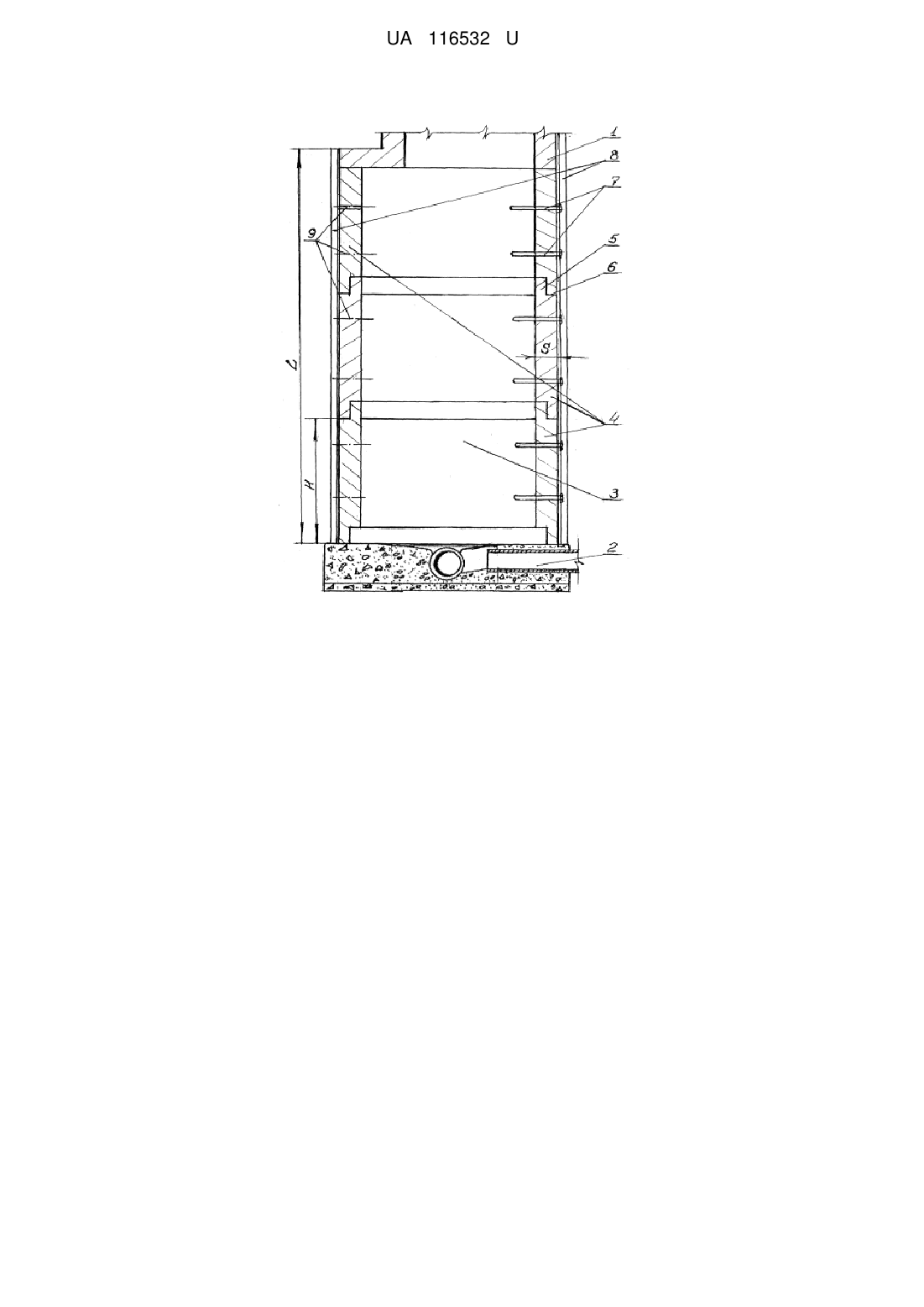

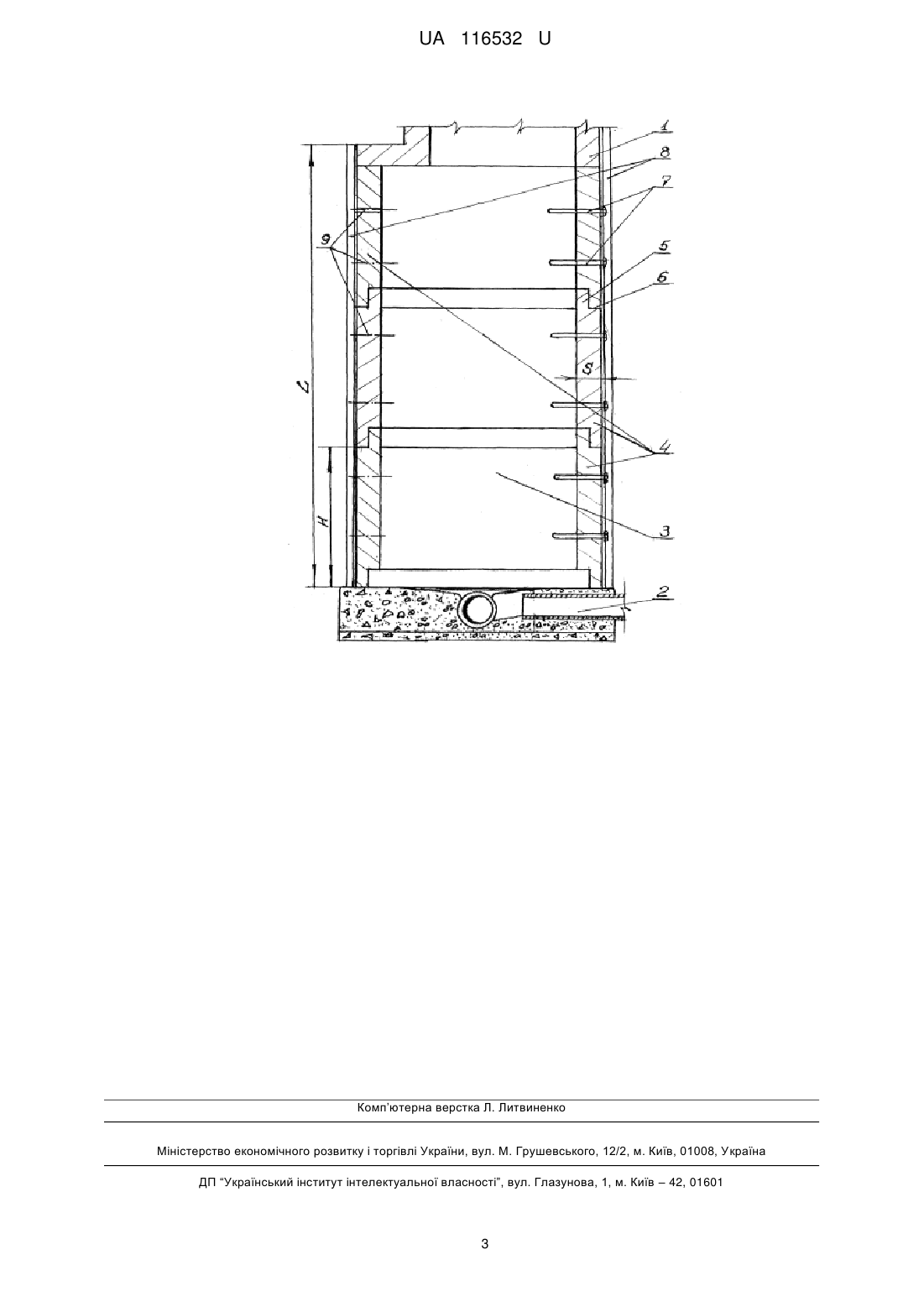

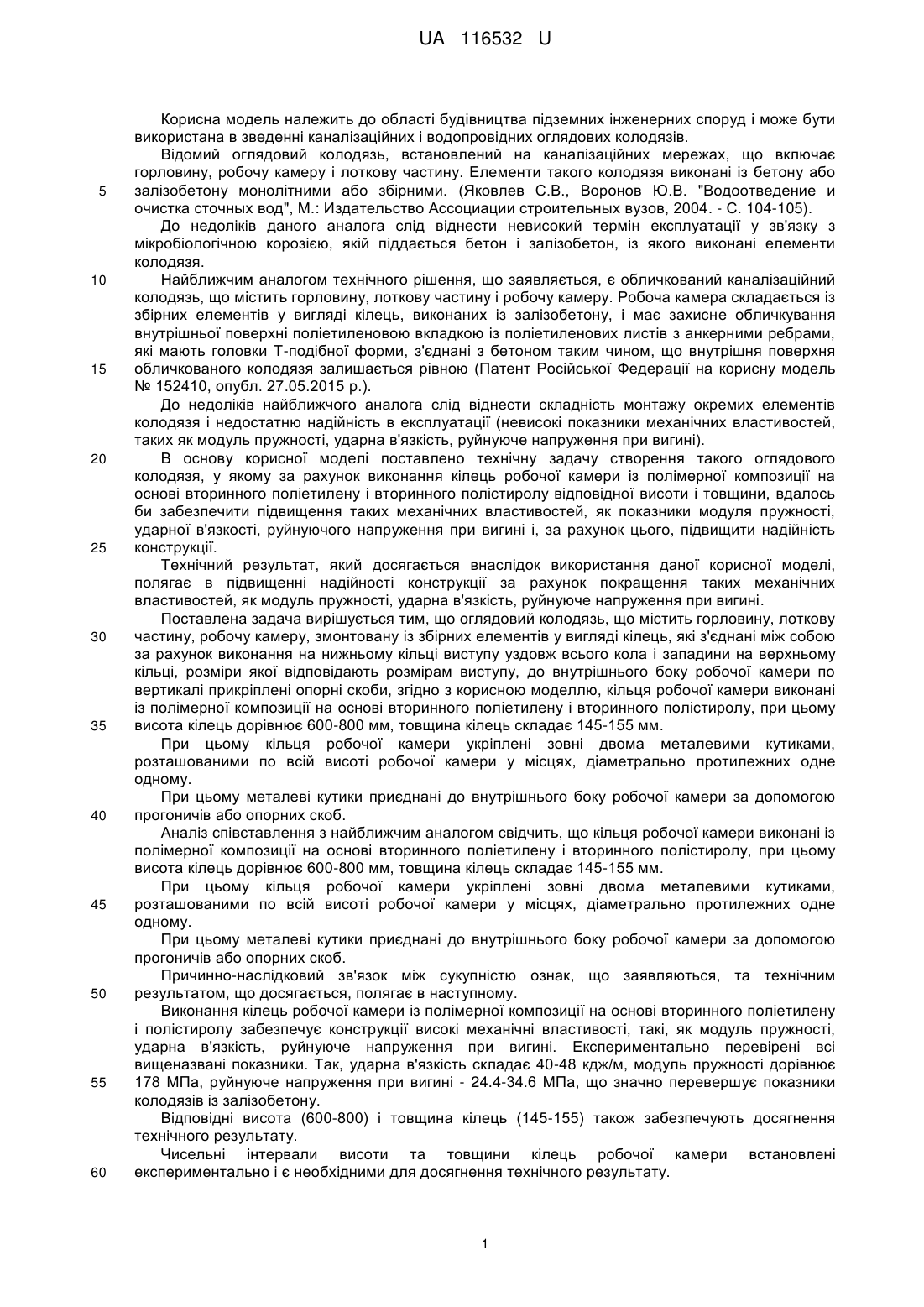

Реферат: Оглядовий колодязь містить горловину, лоткову частину, робочу камеру, змонтовану із збірних елементів у вигляді кілець, які з'єднані між собою за рахунок виконання на нижньому кільці виступу уздовж всього кола і западини на верхньому кільці, розміри якої відповідають розмірам виступу, до внутрішнього боку робочої камери по вертикалі прикріплені опорні скоби. Кільця робочої камери виконані із полімерної композиції на основі вторинного поліетилену і вторинного полістиролу, при цьому висота кілець дорівнює 600-800 мм, товщина кілець складає 145-155 мм. UA 116532 U (54) ОГЛЯДОВИЙ КОЛОДЯЗЬ UA 116532 U UA 116532 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва підземних інженерних споруд і може бути використана в зведенні каналізаційних і водопровідних оглядових колодязів. Відомий оглядовий колодязь, встановлений на каналізаційних мережах, що включає горловину, робочу камеру і лоткову частину. Елементи такого колодязя виконані із бетону або залізобетону монолітними або збірними. (Яковлев С.В., Воронов Ю.В. "Водоотведение и очистка сточных вод", М.: Издательство Ассоциации строительных вузов, 2004. - С. 104-105). До недоліків даного аналога слід віднести невисокий термін експлуатації у зв'язку з мікробіологічною корозією, якій піддається бетон і залізобетон, із якого виконані елементи колодязя. Найближчим аналогом технічного рішення, що заявляється, є обличкований каналізаційний колодязь, що містить горловину, лоткову частину і робочу камеру. Робоча камера складається із збірних елементів у вигляді кілець, виконаних із залізобетону, і має захисне обличкування внутрішньої поверхні поліетиленовою вкладкою із поліетиленових листів з анкерними ребрами, які мають головки Т-подібної форми, з'єднані з бетоном таким чином, що внутрішня поверхня обличкованого колодязя залишається рівною (Патент Російської Федерації на корисну модель № 152410, опубл. 27.05.2015 р.). До недоліків найближчого аналога слід віднести складність монтажу окремих елементів колодязя і недостатню надійність в експлуатації (невисокі показники механічних властивостей, таких як модуль пружності, ударна в'язкість, руйнуюче напруження при вигині). В основу корисної моделі поставлено технічну задачу створення такого оглядового колодязя, у якому за рахунок виконання кілець робочої камери із полімерної композиції на основі вторинного поліетилену і вторинного полістиролу відповідної висоти і товщини, вдалось би забезпечити підвищення таких механічних властивостей, як показники модуля пружності, ударної в'язкості, руйнуючого напруження при вигині і, за рахунок цього, підвищити надійність конструкції. Технічний результат, який досягається внаслідок використання даної корисної моделі, полягає в підвищенні надійності конструкції за рахунок покращення таких механічних властивостей, як модуль пружності, ударна в'язкість, руйнуюче напруження при вигині. Поставлена задача вирішується тим, що оглядовий колодязь, що містить горловину, лоткову частину, робочу камеру, змонтовану із збірних елементів у вигляді кілець, які з'єднані між собою за рахунок виконання на нижньому кільці виступу уздовж всього кола і западини на верхньому кільці, розміри якої відповідають розмірам виступу, до внутрішнього боку робочої камери по вертикалі прикріплені опорні скоби, згідно з корисною моделлю, кільця робочої камери виконані із полімерної композиції на основі вторинного поліетилену і вторинного полістиролу, при цьому висота кілець дорівнює 600-800 мм, товщина кілець складає 145-155 мм. При цьому кільця робочої камери укріплені зовні двома металевими кутиками, розташованими по всій висоті робочої камери у місцях, діаметрально протилежних одне одному. При цьому металеві кутики приєднані до внутрішнього боку робочої камери за допомогою прогоничів або опорних скоб. Аналіз співставлення з найближчим аналогом свідчить, що кільця робочої камери виконані із полімерної композиції на основі вторинного поліетилену і вторинного полістиролу, при цьому висота кілець дорівнює 600-800 мм, товщина кілець складає 145-155 мм. При цьому кільця робочої камери укріплені зовні двома металевими кутиками, розташованими по всій висоті робочої камери у місцях, діаметрально протилежних одне одному. При цьому металеві кутики приєднані до внутрішнього боку робочої камери за допомогою прогоничів або опорних скоб. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом, що досягається, полягає в наступному. Виконання кілець робочої камери із полімерної композиції на основі вторинного поліетилену і полістиролу забезпечує конструкції високі механічні властивості, такі, як модуль пружності, ударна в'язкість, руйнуюче напруження при вигині. Експериментально перевірені всі вищеназвані показники. Так, ударна в'язкість складає 40-48 кдж/м, модуль пружності дорівнює 178 МПа, руйнуюче напруження при вигині - 24.4-34.6 МПа, що значно перевершує показники колодязів із залізобетону. Відповідні висота (600-800) і товщина кілець (145-155) також забезпечують досягнення технічного результату. Чисельні інтервали висоти та товщини кілець робочої камери встановлені експериментально і є необхідними для досягнення технічного результату. 1 UA 116532 U 5 10 15 20 25 У випадку використання величин менших ніж нижня межа або більших ніж верхня, механічні властивості робочої камери будуть погіршуватися. У окремому випадку виконання для збільшення міцності конструкції кільця робочої камери укріплені зовні металевими кутиками, що також працює на досягнення технічного результату, тобто на підвищення надійності конструкції. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд оглядового колодязя. Оглядовий колодязь містить горловину 1, лоткову частину 2, робочу камеру 3. Робоча камера 3 змонтована із збірних елементів у вигляді кілець 4, які з'єднані між собою за рахунок виконання на нижньому кільці виступу 5 уздовж всього кола і виконання западини 6 на верхньому кільці, розміри якої відповідають розмірам виступу 5. Кільця 4 робочої камери 3 виконані із полімерної композиції на основі вторинного поліетилену і вторинного полістиролу. Висота Н кілець 4 дорівнює 600-800 мм, товщина S-145-155 мм. До внутрішнього боку робочої камери 3 по вертикалі прикріплені опорні скоби 7. У окремому випадку виконання для збільшення міцності конструкції кільця 4 робочої камери 3 зовні укріплені металевими кутиками 8, розташованими по всій висоті L робочої камери 3 у двох місцях, діаметрально протилежних одне одному. Металеві кутики 8 приєднані до внутрішнього боку робочої камери 3 за допомогою прогоничів 9 або опорних скоб 7. Спорудження оглядового колодязя проводять у наступній послідовності. Спочатку проводять підготовчі роботи, які включають роботи по розміченню, розробку котловану, улаштування основи під колодязь і улаштування колодязя. Улаштування колодязя включає монтаж кілець 4 робочої камери 3 таким чином, щоб виступ 5 верхнього кільця попадав у западину 5 нижнього кільця 4. Потім улаштовують лоткову частину 2, горловину 1, і установлюють опорні скоби 7. При необхідності кільця 4 укріплюють металевими кутиками 8, розміщуючи останні зовні робочої камери 3. Таким чином, заявлена конструкція оглядового колодязя забезпечує його високі механічні властивості і, внаслідок цього, високу надійність в процесі експлуатації. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Оглядовий колодязь, що містить горловину, лоткову частину, робочу камеру, змонтовану із збірних елементів у вигляді кілець, які з'єднані між собою за рахунок виконання на нижньому кільці виступу уздовж всього кола і западини на верхньому кільці, розміри якої відповідають розмірам виступу, до внутрішнього боку робочої камери по вертикалі прикріплені опорні скоби, який відрізняється тим, що кільця робочої камери виконані із полімерної композиції на основі вторинного поліетилену і вторинного полістиролу, при цьому висота кілець дорівнює 600-800 мм, товщина кілець складає 145-155 мм. 2. Оглядовий колодязь за п. 1, який відрізняється тим, що кільця робочої камери укріплені зовні двома металевими кутиками, розташованими по всій висоті робочої камери у місцях, діаметрально протилежних одне одному. 3. Оглядовий колодязь за будь-яким з пп. 1, 2, який відрізняється тим, що металеві кутики приєднані до внутрішнього боку робочої камери за допомогою прогоничів або опорних скоб. 2 UA 116532 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
