Пристрій для гідроабразивного очищення поверхонь

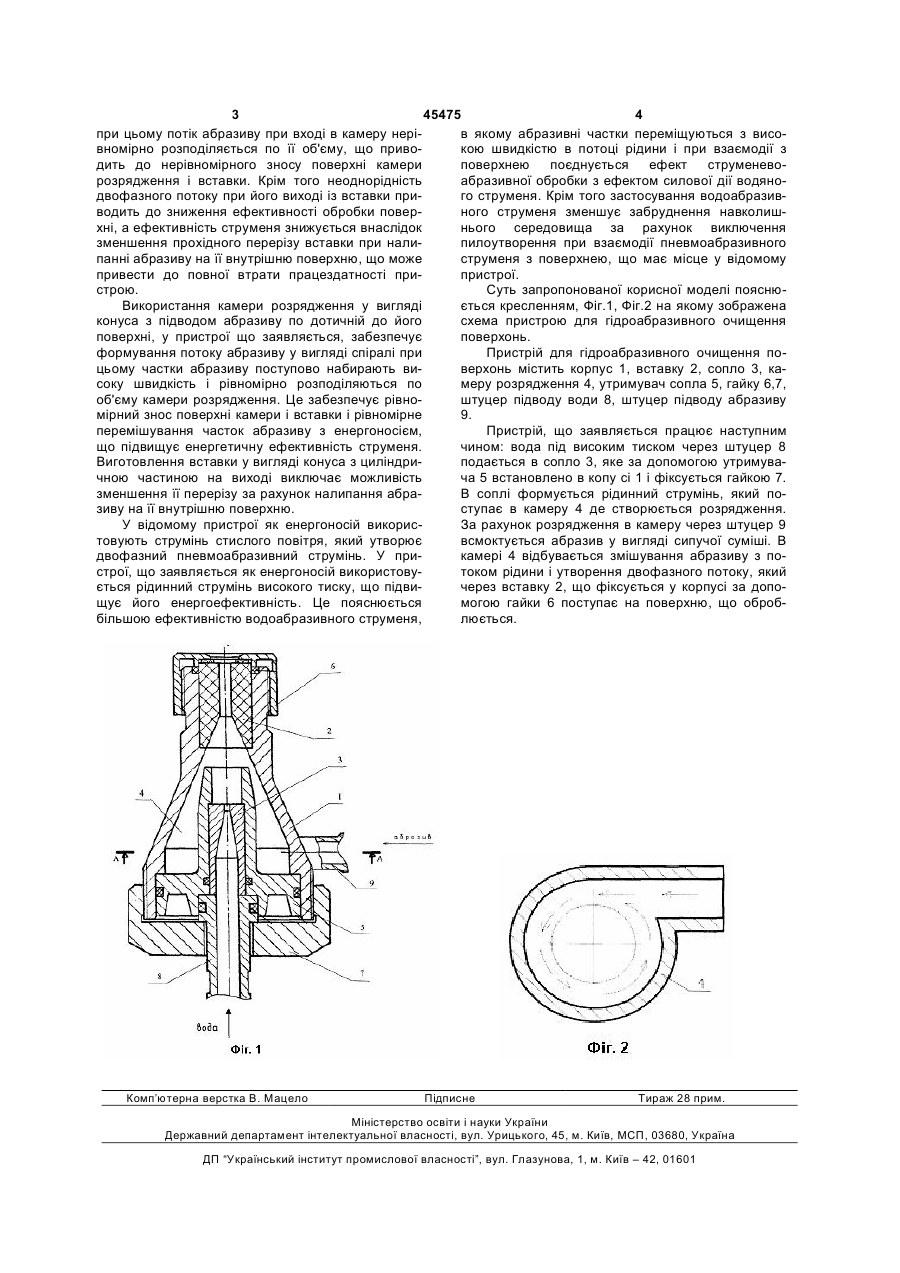

Пристрій для гідроабразивного очищення поверхонь, що містить сопло, що встановлене у корпусі з утворенням камери розрядження, і вставку для формування двофазного струменя, який відрізняється тим, що в корпусі встановлено гідравлічне сопло, а камеру розрядження виконано у вигляді конуса, в якому канал підводу абразиву розташовано по дотичній до його поверхні, при цьому вставку виконано зі зносостійкого матеріалу у вигляді конуса з циліндричною частиною. (19) (21) u200905974 (22) 10.06.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) БОЧАРОВ ВІКТОР ПАНТЕЛІЙОВИЧ, БАДАХ ВАЛЕРІЙ МИКОЛАЙОВИЧ, БЄЛЯТИНСЬКИЙ АНДРІЙ ОЛЕКСАНДРОВИЧ, КУЖЕЛЬ НІНА ВОЛОДИМИРІВНА (73) НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ 3 45475 4 при цьому потік абразиву при вході в камеру нерів якому абразивні частки переміщуються з висовномірно розподіляється по її об'єму, що привокою швидкістю в потоці рідини і при взаємодії з дить до нерівномірного зносу поверхні камери поверхнею поєднується ефект струменеворозрядження і вставки. Крім того неоднорідність абразивної обробки з ефектом силової дії водянодвофазного потоку при його виході із вставки приго струменя. Крім того застосування водоабразивводить до зниження ефективності обробки поверного струменя зменшує забруднення навколишхні, а ефективність струменя знижується внаслідок нього середовища за рахунок виключення зменшення прохідного перерізу вставки при налипилоутворення при взаємодії пневмоабразивного панні абразиву на її внутрішню поверхню, що може струменя з поверхнею, що має місце у відомому привести до повної втрати працездатності припристрої. строю. Суть запропонованої корисної моделі пояснюВикористання камери розрядження у вигляді ється кресленням, Фіг.1, Фіг.2 на якому зображена конуса з підводом абразиву по дотичній до його схема пристрою для гідроабразивного очищення поверхні, у пристрої що заявляється, забезпечує поверхонь. формування потоку абразиву у вигляді спіралі при Пристрій для гідроабразивного очищення поцьому частки абразиву поступово набирають виверхонь містить корпус 1, вставку 2, сопло 3, касоку швидкість і рівномірно розподіляються по меру розрядження 4, утримувач сопла 5, гайку 6,7, об'єму камери розрядження. Це забезпечує рівноштуцер підводу води 8, штуцер підводу абразиву мірний знос поверхні камери і вставки і рівномірне 9. перемішування часток абразиву з енергоносієм, Пристрій, що заявляється працює наступним що підвищує енергетичну ефективність струменя. чином: вода під високим тиском через штуцер 8 Виготовлення вставки у вигляді конуса з циліндриподається в сопло 3, яке за допомогою утримувачною частиною на виході виключає можливість ча 5 встановлено в копу сі 1 і фіксується гайкою 7. зменшення її перерізу за рахунок налипання абраВ соплі формується рідинний струмінь, який позиву на її внутрішню поверхню. ступає в камеру 4 де створюється розрядження. У відомому пристрої як енергоносій викорисЗа рахунок розрядження в камеру через штуцер 9 товують струмінь стислого повітря, який утворює всмоктується абразив у вигляді сипучої суміші. В двофазний пневмоабразивний струмінь. У прикамері 4 відбувається змішування абразиву з построї, що заявляється як енергоносій використовутоком рідини і утворення двофазного потоку, який ється рідинний струмінь високого тиску, що підвичерез вставку 2, що фіксується у корпусі за допощує його енергоефективність. Це пояснюється могою гайки 6 поступає на поверхню, що оброббільшою ефективністю водоабразивного струменя, люється. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
