Спосіб безтраншейного ремонту трубопроводів та пристрій для його здійснення

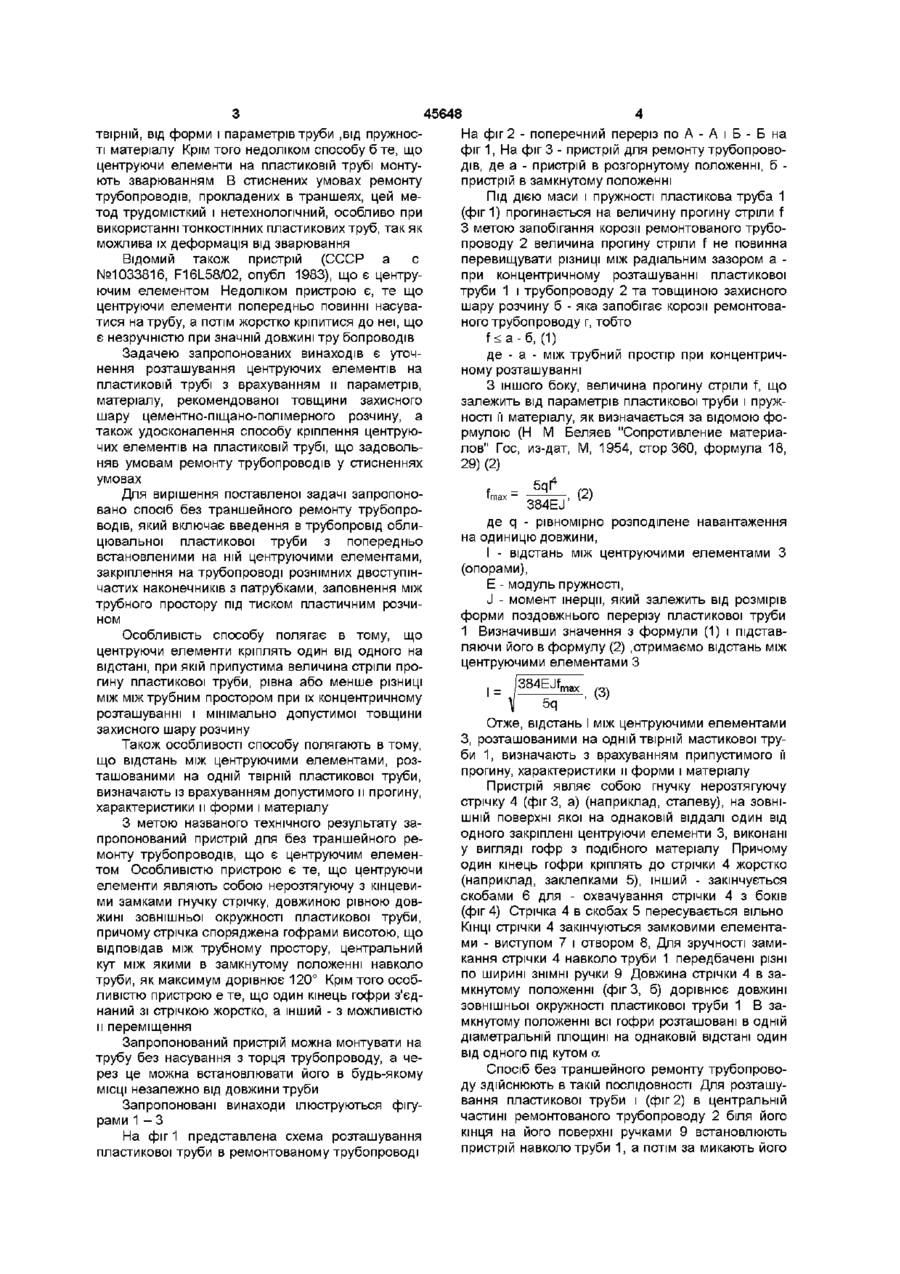

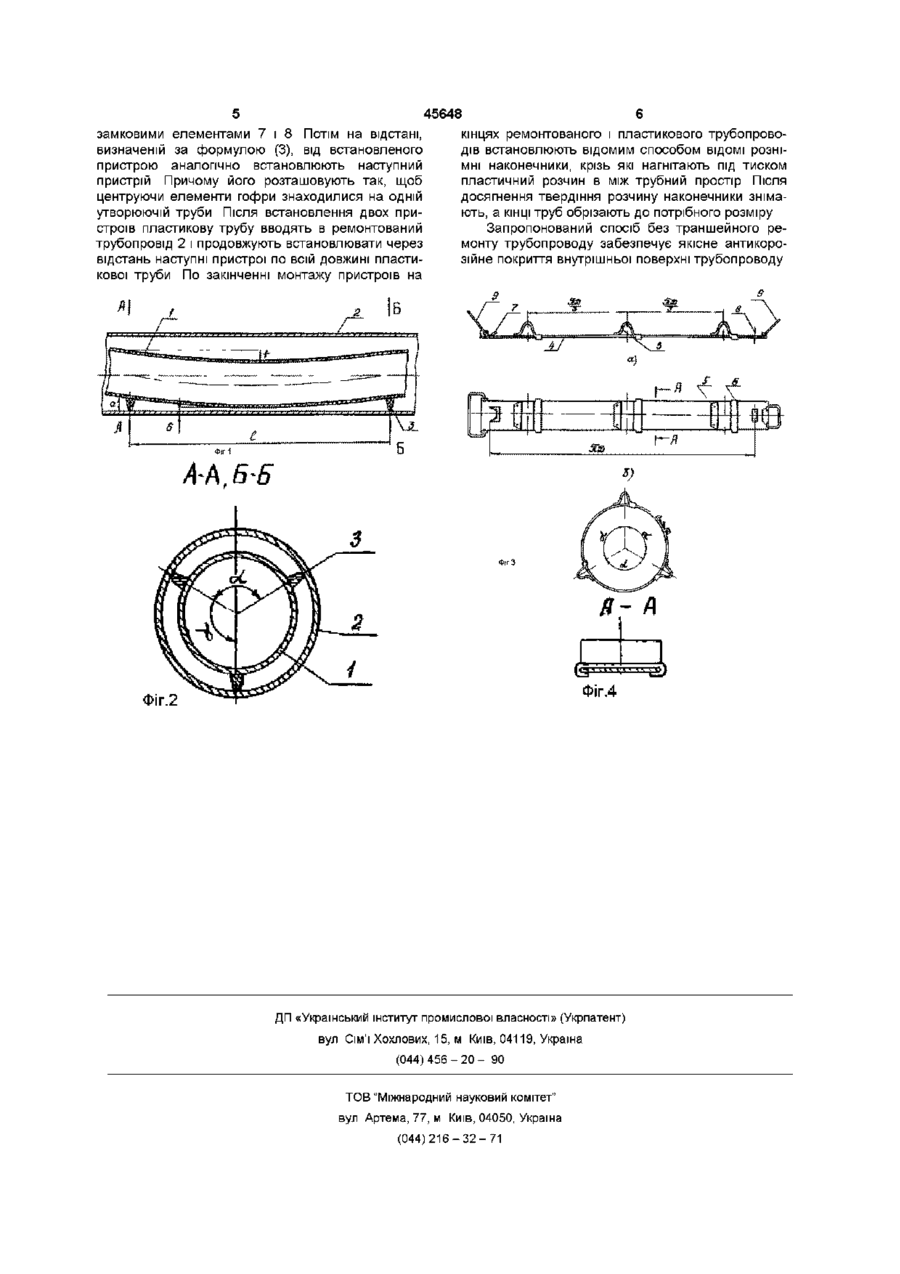

1 Спосіб безтраншейного ремонту трубопроводів, який включає зведення в трубопровід облицювальної пластикової труби з передчасно встановленими центруючими елементами, закріплення на трубопроводі двоступінчастих наконечників з патрубками, заповнення міжтрубного простору під тиском пластичним розчином, який відрізняється тим, що центруючі елементи на твірній пластикової труби кріплять один від одного на відстані, при якій допустима величина стріли прогину пластикової труби, дорівнює або менше різниці між міжтрубним простором і мінімально допустимою товщиною захисного шару розчину при концентричному розташуванні труби в трубопроводі 2 Спосіб за п 1, який відрізняється тим, що відстань між центруючими елементами, розташованими на одній твірній пластикової труби, визначають з врахуванням допустимого прогину та характеристики и форми і матеріалу 3 Пристрій для безтраншейного ремонту трубопроводів, що є центруючим елементом, який відрізняється тим, що являє собою нерозтягуючу з кінцевими замками гнучку стрічку, довжиною рівною довжині зовнішньої окружності пластикової труби, причому стрічка оснащена гофрами, висотою що відповідає міжтрубному простору, центральний кут між якими в замкнутому положенні навколо труби, як максимум дорівнює 120° 4 Пристрій за п 3, який відрізняється тим, що один кінець гофри з'єднаний зі стрічкою жорстко, а інший - з можливістю и переміщення Винахід належить до області ремонту зношених в процесі експлуатації трубопроводів систем комунального і промислового водопостачання і каналізації Відомий спосіб без траншейного ремонту трубопроводів систем водопостачання (Україна а №2000031468, F16L55/02, від 18 09 2000р.), що включає введення з трубопровід облицювальної пластикової труби, НА ЗОВНІШНІЙ поверхні якої попередньо монтують в шахматному порядку центруючи елементи, потім ремонтований трубопровід обладнують рознімними наконечниками з патрубками, крізь які в міжтрубний простір нагнітають під тиском цементно-піщано-полімерний розчин, що забезпечує захист металевої труби від корозії Відомо також, що захист металевого трубопроводу від корозії цементно-піщано-полімерним розчином відбувається втому випадку, якщо захисна товщина шару розчину по периметру трубопроводу рівномірна і утворює високолужне середовище (рН12), яке пасивуюче діб на метал На практиці товщину захисного шару з залежності від діаметру труб приймають 5 - 8мм (Руководство по строительству напорных водопроводов оросительных систем из железобетонных, чугунных, асбестоцементных и стальных труб Стр197 - 138, РДЗЗ 04,01 040-86, Министерство мелиорации и водного хозяйства УССР Институт Укроргводстрой Киев-1986), У зв'язку з цим пластикову трубу необхідно розташовувати Е центральній частині трубопроводу без надмірних прогинів її між центруючими елементами До недоліків вищезгаданого способу слід віднести те, ще розташування центруючих елементів в шахматному порядку без вказання відстані між ними не може забезпечити надійний і якісний захист ремонтованого трубопроводу від корозії, гак як можливі випадки прогинів пластикової труби під дією власної маси, а отже зменшення захисного шару розчину та його пасивуючої дії на ремонтований трубопровід Прогин труби залежить від відстані між центруючими елементами на од ній 00 (О ю 45648 твірній, від форми і параметрів труби ,від пружносНа фіг 2 - поперечний переріз по А - А і Б - Б на ті матеріалу Крім того недоліком способу б те, що фіг 1, На фіг 3 - пристрій для ремонту трубопровоцентруючи елементи на пластиковій трубі монтудів, де а - пристрій в розгорнутому положенні, б ють зварюванням В стиснених умовах ремонту пристрій в замкнутому положенні трубопроводів, прокладених в траншеях, цей меПід ДІЄЮ маси і пружності пластикова труба 1 тод трудомісткий і нетехнолопчний, особливо при (фіг 1) прогинається на величину прогину стріли f використанні тонкостінних пластикових труб, так як З метою запобігання корозії ремонтованого трубоможлива їх деформація від зварювання проводу 2 величина прогину стріли f не повинна перевищувати різниці між радіальним зазором а Відомий також пристрій (СССР а с при концентричному розташуванні пластикової №1033816, F16L58/02, опубл 1983), що є центрутруби 1 і трубопроводу 2 та товщиною захисного ючим елементом Недоліком пристрою є, те що шару розчину б - яка запобігає корозії ремонтовацентруючи елементи попередньо повинні насуваного трубопроводу г, тобто тися на трубу, а потім жорстко кріпитися до неї, що є незручністю при значній довжині тру бопроводівf < а - б, (1) Задачею запропонованих винаходів є уточде - а - між трубний простір при концентричнення розташування центруючих елементів на ному розташуванні пластиковій трубі з врахуванням и параметрів, З іншого боку, величина прогину стріли f, що матеріалу, рекомендованої товщини захисного залежить від параметрів пластикової труби і пружшару цементно-піщано-полімерного розчину, а ності її матеріалу, як визначається за відомою фотакож удосконалення способу кріплення центруюрмулою (Н М Беляев "Сопротивление материачих елементів на пластиковій трубі, що задовольлов" Гос, из-дат, М, 1954, стор 360, формула 18, няв умовам ремонту трубопроводів у стисненнях 29) (2) умовах Для вирішення поставленої задачі запропоноf (2) tmax 384EJ' вано спосіб без траншейного ремонту трубопроде q - рівномірно розподілене навантаження водів, який включає введення в трубопровід облина одиницю довжини, цювальної пластикової труби з попередньо І - відстань між центруючими елементами З встановленими на ній центруючими елементами, (опорами), закріплення на трубопроводі рознімних двоступінЕ - модуль пружності, частих наконечників з патрубками, заповнення між J - момент інерції, який залежить від розмірів трубного простору під тиском пластичним розчиформи поздовжнього перерізу пластикової труби ном 1 Визначивши значення з формули (1) і підставОсобливість способу полягає в тому, що ляючи його в формулу (2) .отримаємо відстань між центруючи елементи кріплять один від одного на центруючими елементами З відстані, при якій припустима величина стріли прогину пластикової труби, рівна або менше різниці 384EJfn -. (3) між між трубним простором при їх концентричному 5q~ розташуванні і мінімально допустимої товщини Отже, відстань І між центруючими елементами захисного шару розчину З, розташованими на одній твірній мастикової труТакож особливості способу полягають в тому, би 1, визначають з врахуванням припустимого її що відстань між центруючими елементами, розпрогину, характеристики и форми і матеріалу ташованими на одній твірній пластикової труби, Пристрій являє собою гнучку нерозтягуючу визначають із врахуванням допустимого и прогину, стрічку 4 (фіг 3, а) (наприклад, сталеву), на ЗОВНІхарактеристики и форми і матеріалу ШНІЙ поверхні якої на однаковій віддалі один від З метою названого технічного результату заодного закріплені центруючи елементи 3, виконані пропонований пристрій для без траншейного реу вигляді гофр з подібного матеріалу Причому монту трубопроводів, що є центруючим елеменодин кінець гофри кріплять до стрічки 4 жорстко том Особливістю пристрою є те, що центруючи (наприклад, заклепками 5), інший - закінчується елементи являють собою нерозтягуючу з кінцевискобами 6 для - охвачування стрічки 4 з боків ми замками гнучку стрічку, довжиною рівною дов(фіг 4) Стрічка 4 в скобах 5 пересувається вільно жині зовнішньої окружності пластикової труби, КІНЦІ стрічки 4 закінчуються замковими елементапричому стрічка споряджена гофрами висотою, що ми - виступом 7 і отвором 8, Для зручності замивідповідав між трубному простору, центральний кання стрічки 4 навколо труби 1 передбачені різні кут між якими в замкнутому положенні навколо по ширині ЗНІМНІ ручки 9 Довжина стрічки 4 в затруби, як максимум дорівнює 120° Крім того особмкнутому положенні (фіг 3, б) дорівнює довжині ливістю пристрою є те, що один кінець гофри з'єдзовнішньої окружності пластикової труби 1 В зананий зі стрічкою жорстко, а інший - з можливістю мкнутому положенні всі гофри розташовані в одній и переміщення діаметральній площині на однаковій відстані один Запропонований пристрій можна монтувати на від одного під кутом а трубу без насування з торця трубопроводу, а чеСпосіб без траншейного ремонту трубопроворез це можна встановлювати його в будь-якому ду здійснюють в такій ПОСЛІДОВНОСТІ ДЛЯ розташуМІСЦІ незалежно від довжини труби вання пластикової труби і (фіг 2) в центральній Запропоновані винаходи ілюструються фігучастині ремонтованого трубопроводу 2 біля його рами 1 - 3 кінця на його поверхні ручками 9 встановлюють На фіг 1 представлена схема розташування пристрій навколо труби 1, а потім за микають його пластикової труби в ремонтованому трубопроводі замковими елементами 7 і 8 Потім на відстані, визначеній за формулою (3), від встановленого пристрою аналогічно встановлюють наступний пристрій Причому його розташовують так, щоб центруючи елементи гофри знаходилися на одній утворюючій труби Після встановлення двох пристроїв пластикову трубу вводять в ремонтований трубопровід 2 і продовжують встановлювати через відстань наступні пристрої по всій довжині пластикової труби По закінченні монтажу пристроїв на 45648 кінцях ремонтованого і пластикового трубопроводів встановлюють відомим способом ВІДОМІ рознімні наконечники, крізь які нагнітають під тиском пластичний розчин в між трубний простір Після досягнення твердіння розчину наконечники знімають, а КІНЦІ труб обрізають до потрібного розміру Запропонований спосіб без траншейного ремонту трубопроводу забезпечує якісне антикорозійне покриття внутрішньої поверхні трубопроводу А-А.Б-Б Фіг.4 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
