Спосіб внутрішнього ущільнення трубопроводів при зварюванні та пристрій для його здійснення
Номер патенту: 11738
Опубліковано: 25.12.1996
Автори: Мосендз Ігор Миколайович, Зяхор Ігор Васильович, Казимов Борис Іванович, Кучук-Яценко Сергій Іванович
Формула / Реферат
1. Способ внутреннего уплотнения трубопроводов при сварке, при котором кольцевое уплотнение из упругого материала сжимают между стенкой трубы и прижимным элементом уплотнительного устройства с последующим извлечением уплотнительного устройства из сварного трубопровода, отличающийся тем, что, с целью обеспечения надежного извлечения уплотнительного устройства из сварного трубопровода, выполненного преимущественно из длинномерных трубных секций под водой в герметичном объеме контактной стыковой сваркой оплавленном, извлечение уплотнительного устройства осуществляют продувкой трубопровода, при этом рабочую поверхность прижимного элемента обрабатывают до заданного значения шероховатости, меньшего значения шероховатости поверхности уплотняемых труб, а радиальное усилие сжатия уплотнения устанавливают равным величине, при которой усилие трения между уплотнением и поверхностью прижимного элемента при заданном значении упругости материала уплотнения больше максимально возможного осевого усилия, приложенного к уплотнительному устройству, возникающего при сварке в полости труб под действием давления газовой среды, и меньше осевого усилия, возникающего под действием давления продувки.

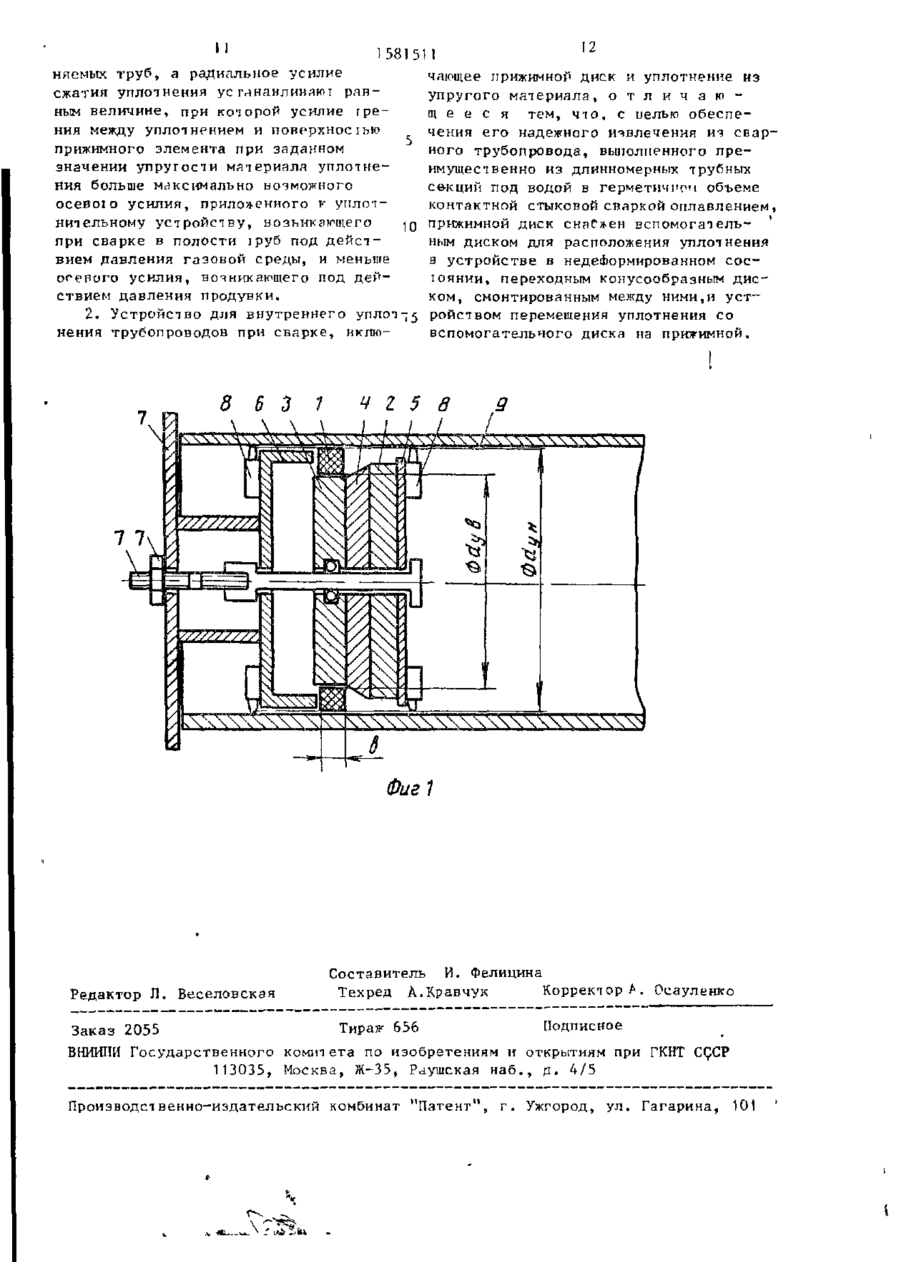

2. Устройство для внутреннего уплотнения трубопроводов при сварке, включающее прижимной диск и уплотнение из упругого материала, отличающееся тем, что, с целью обеспечения его надежного извлечения из сварного трубопровода, выполненного преимущественно из длинномерных трубных секции под водой в герметичном объеме контактной стыковой сваркой оплавлением, прижимной диск снабжен вспомогательным диском для расположения уплотнения в устройстве в недеформированном состоянии, переходным конусообразным диском, смонтированным между ними, и устройством перемещения уплотнения со вспомогательного диска на прижимной.
Текст

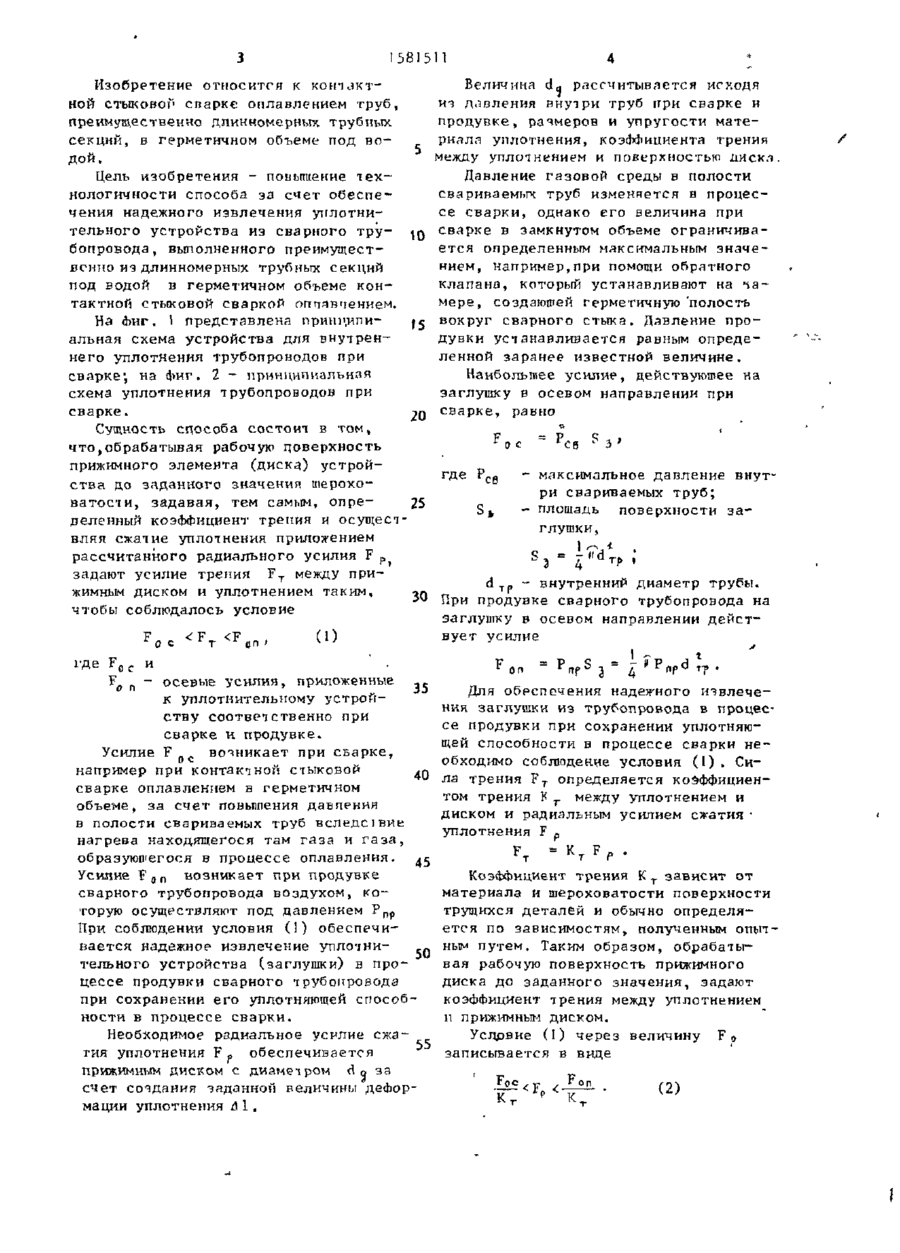

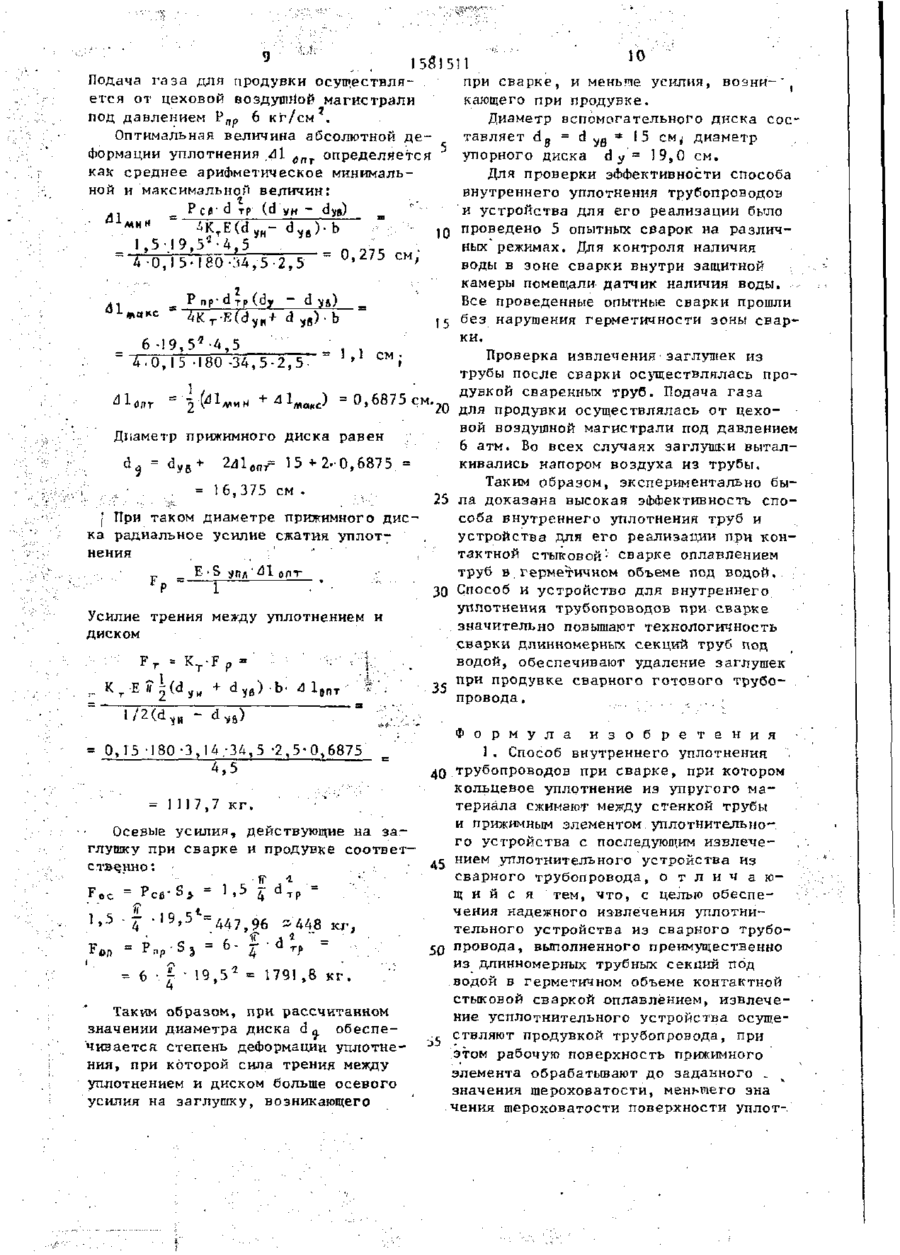

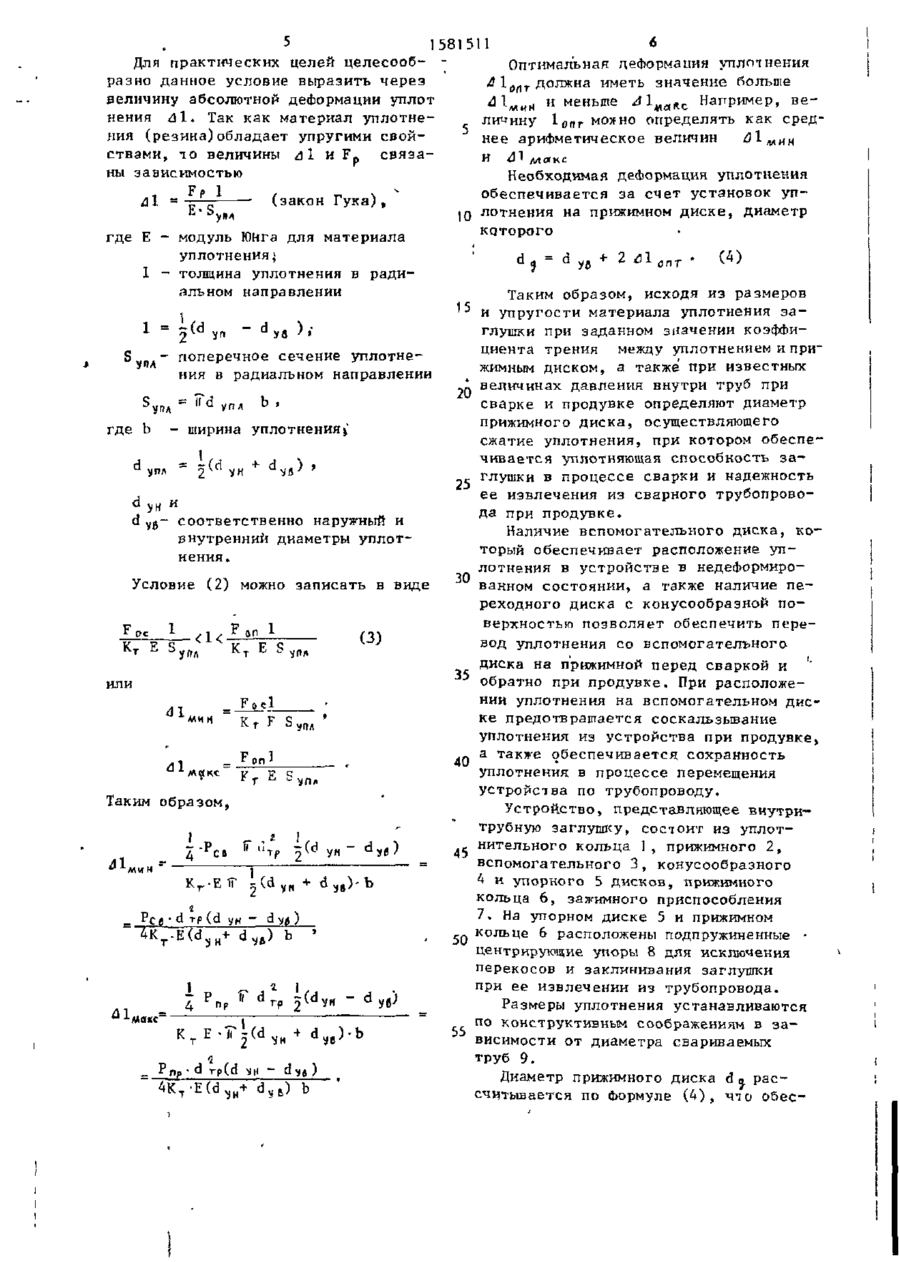

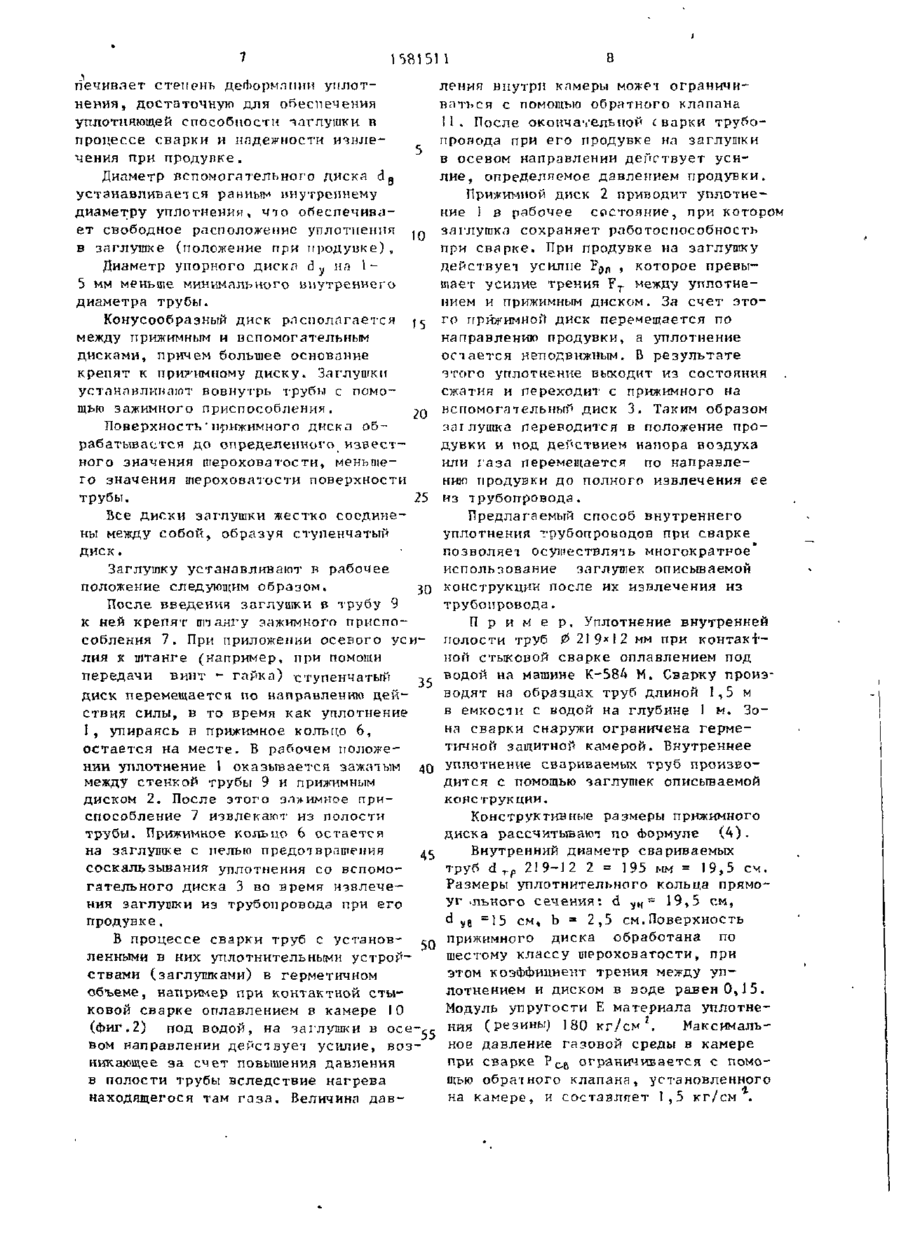

Изобретение относится к к о н т а к т ной стыковой сварке ©плавлением т р у б , 1 преимущественно длинномерных трубных секций, в герметичном объеме под в о д о й . Цель изобретения - повышение технологичности за счет обеспечения надежного.извлечения уплотнения (У) из трубопровода. Извлечение У осуществляют продувкой. Рабочую п о в е р х ность прижимного элемента обрабатывают до заданного значения шероховат о с т и , меньшего значения шероховатос т и поверхности т р у б . Радиальное усилие сжатия У устанавливают равным величине, при которой усилие трения между У и прижимным элементом больше максимального о с е в о г о усилия, в о з н и кающего при с в а р к е , и меньше о с е в о г о усилия, возникающего при п р о д у в к е . Устройство для осуществления способа снабжено вспомогательным диском (Д) и переходным Д, смонтированным между прижимным Д и вспомогательным, и у с т ройством перемещения уплотнения со вспомогательного Д на прижимной. При этом а данном техническом решении о т с у т с т в у е т необходимость в наличии свободного конца трубопровода. 2 с.п.ф-лы, 2 ил. 10 \ 1581511 Изобретение относится к контактной стыковой спарке оплавлением труб, преимущественно длинномерных трубных секций, в герметичном объеме под водой. Цель изобретения - повышение технологичности способа за счет обеспечения надежного извлечения уплотнительного устройства из сварного тру- JQ бопровода, выполненного преимущественно из длинномерных трубных секций под водой в герметичном объеме контактной стьгковой сваркой опаявчением. На фиг. 1 представлена принципиjg алъная схема устройства для внутреннего уплотнения трубопроводов при 1 сварке , на Фиг. 2 - принципиальная схема уплотнения трубопроводов при сварке. 20 Сущность способа состоит в том, что,обрабатывая рабочую поверхность прижимного элемента (диска) устройства до заданного значения шероховатости, задавая, тем самым, опре25 деленный коэффициент трения и осуществляя, сжатие уплотнения приложением рассчитанного радиального усилия F P j задают усилие трения F T между прижимным диском и уплотнением таким, JQ чтобы соблюдалось условие г F о с . Оеауленко Подписное Тираж 656 Заказ 2055 ВНИИПИ Государственного комзп ета по изобретениям и открытиям при ГКНТ CQCP 113035, Москва, Ж-35, Раушская наб., д. 4/5 Произведетвенно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod and device of internal sealing of pipes at welding
Автори англійськоюKuchuk-Yatsenko Serhii Ivanovych, Kazymov Borys Ivanovych, Ziakhor IhorVasyliovych, Mosendz Ihor Mykolaiovych
Назва патенту російськоюСпособ внутреннего уплотнения трубопроводов при сварке и устройство для его осуществления
Автори російськоюКучук-Яценко Сергей Иванович, Казимов Борис Иванович, Зяхор Игорь Васильевич, Мосендз Игорь Николаевич
МПК / Мітки
МПК: B23K 11/00, F16J 15/06
Мітки: ущільнення, пристрій, трубопроводів, спосіб, внутрішнього, здійснення, зварюванні
