Будівельний прямовиc

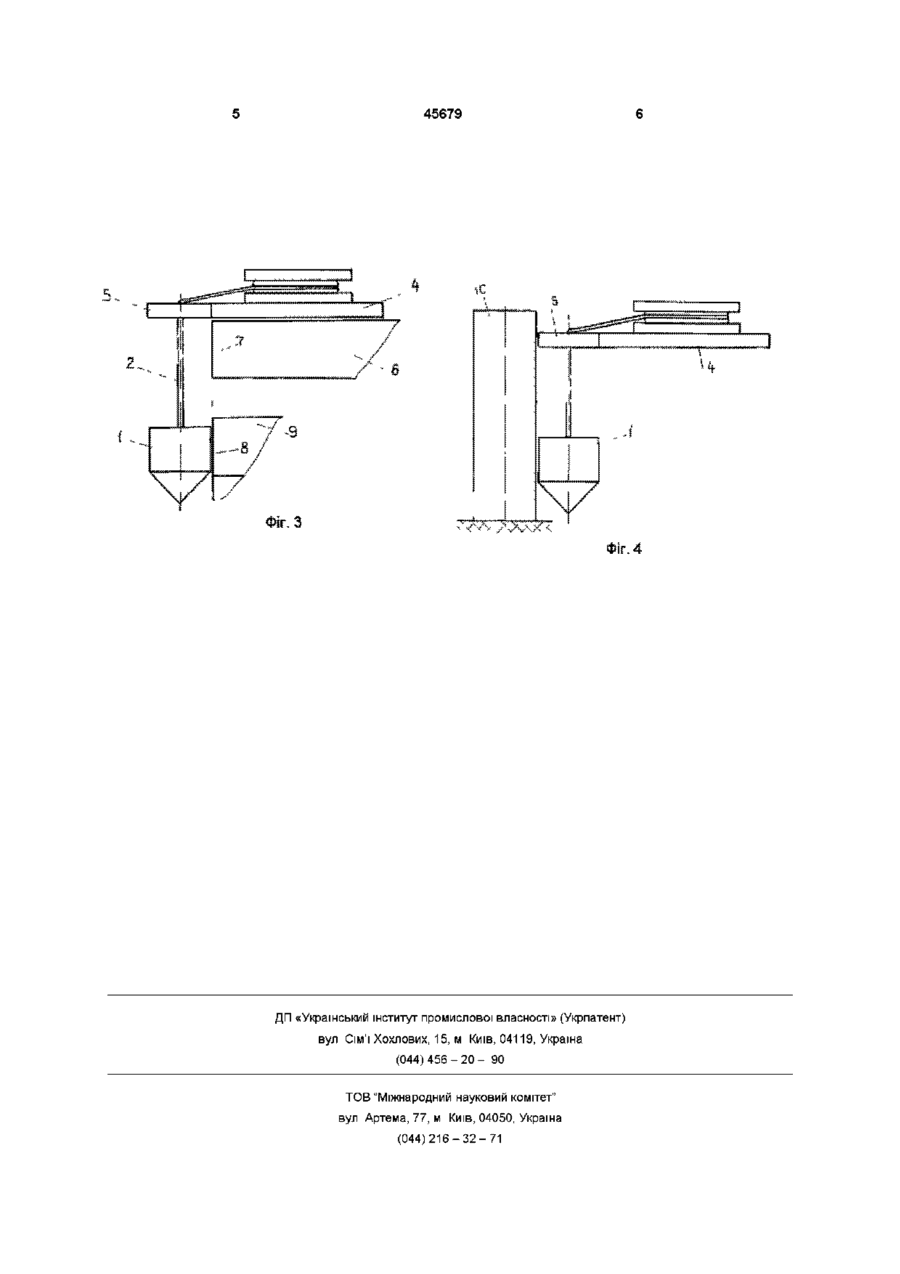

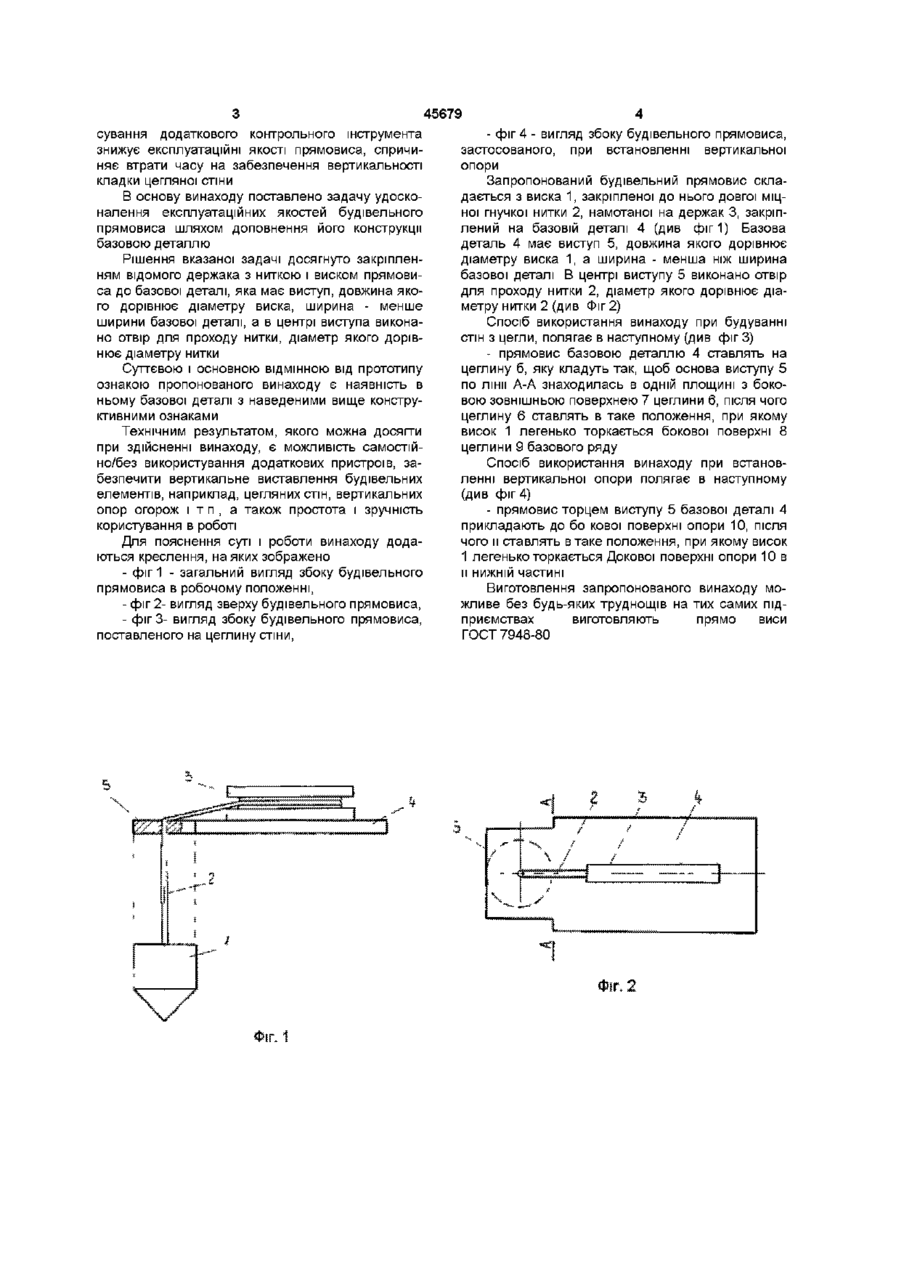

Будівельний прямовис, що МІСТИТЬ циліндричний металевий загострений висок з Пропонуємий винахід належить до будівельних контрольних інструментів і може використовуватись в будівництві при муруванні стін із цегли або блоків, при встановленні вертикальних опор, наприклад, у вигляді відрізків труб, рейок і т п Із загальнотехнічної будівельної літератури відомо, що при муруванні стін із цегли для забезпечення вертикальності стін використовують такі інструменти як рівнемір, прямовис та ІНШІ більш складні у порівнянні з ними пристрої (див , наприклад, посібник автора А Е Школьнікова "Печное отопление малоэтажных зданий" - Москва, "Высшая школа", -1986 р ) Найпростішими інструментами, які використовують в будівництві для забезпечення вертикальності мурованих стін, є рівнемір ГОСТ 9416-76 і прямовис ГОСТ 7948-80 Характерною конструктивною ознакою рівнеміра є наповнена рідиною з пузирком повітря прозора трубка, закріплена у корпусі перпендикулярно його подовжнім паралельним сторонам На стінках трубки нанесені позначки, між якими розміщується пузирчик при вертикальному положенні рівнеміра Недоліком рівнеміра є його обмежена довжина, що обумовлює складність контролю вертикальності стіни із цегли при и висоті більшої, ніж довжина рівнеміра строгий контроль вертикальності стіни можливий тільки по висоті, яка дорівнює довжині рівнеміра, після чого рівнемір необхідно переставити до бази - верхнього ряду покладених цеглин і продовжувати мурування стіни на висоту, яка дорівнює довжині рівнеміра Таким способом - послідовними рядами мурують стіну потрібної висоти Багаторазові переста закріпленою до нього і намотаною на держак довгою ниткою, який відрізняється тим, що містить в собі базову деталь, до якої закріплено держак, при цьому одну із сторін її виконано з центральним виступом довжиною, яка дорівнює діаметру виска, а в центрі виступу виконано отвір, діаметр якого дорівнює діаметру нитки новки рівнеміра і зміни базових ВІДМІТОК ЙОГО ви ставлення ускладнюють процес мурування та збільшують витрати часу на роботи, що є недоліком рівнеміра Найбільш близьким аналогом пропонуємого винаходу за сукупністю конструктивних ознак і одержанню технічного результату є прямовис відомої конструкції по ГОСТ 7948-80 Характерною конструктивною ознакою вказаного прямовиса є металевий загострений асесиметричний циліндр (висок) з закріпленою до його торця довгою гнучкою і міцною ниткою так, що нитка є продовженням повздовжньої осі симетрії циліндра при його вертикальному робочому положенні Для зручності користування нитка намотана на держак, наприклад, у вигляді плоскої пластинки із міцного матеріалу Вертикальність послідовно накладених один на одного рядів цегли при застосуванні прямовиса забезпечують розміщенням цеглин на однаковій, рівній різниці радіусів циліндра і нитки, вістані від натягнутої вертикально циліндром прямовиса (виском) нитки на верху і внизу стіни, при цьому внизу стіни циліндр повинен легенько торкатись своєю боковою стороною бокової поверхні цеглин базового ряду Розміщення цеглин верхнього ряду на вказаній відстані від нитки забезпечують застосуванням додаткового контрольного інструмента, наприклад, ЛІНІЙКИ Недоліком відомої конструкції прямовиса є необхідність застосування додаткового контрольного інструмента, з допомогою якого цеглини вкладають на відстані від натягнутої виском прямовиса нитки, рівній різниці радіусів виска і нитки Засто (О ю 45679 сування додаткового контрольного інструмента знижує експлуатаційні якості прямовиса, спричиняє втрати часу на забезпечення вертикальності кладки цегляної стіни В основу винаходу поставлено задачу удосконалення експлуатаційних якостей будівельного прямовиса шляхом доповнення його конструкції базовою деталлю Рішення вказаної задачі досягнуто закріпленням відомого держака з ниткою і виском прямовиса до базової деталі, яка має виступ, довжина якого дорівнює діаметру виска, ширина - менше ширини базової деталі, а в центрі виступа виконано отвір для проходу нитки, діаметр якого дорівнює діаметру нитки Суттєвою і основною ВІДМІННОЮ від прототипу ознакою пропонованого винаходу є наявність в ньому базової деталі з наведеними вище конструктивними ознаками Технічним результатом, якого можна досягти при здійсненні винаходу, є можливість самостійно/без використування додаткових пристроїв, забезпечити вертикальне виставлення будівельних елементів, наприклад, цегляних стін, вертикальних опор огорож і т п , а також простота і зручність користування в роботі Для пояснення суті і роботи винаходу додаються креслення, на яких зображено - фіг 1 - загальний вигляд збоку будівельного прямовиса в робочому положенні, - фіг 2- вигляд зверху будівельного прямовиса, - фіг 3- вигляд збоку будівельного прямовиса, поставленого на цеглину стіни, - фіг 4 - вигляд збоку будівельного прямовиса, застосованого, при встановленні вертикальної опори Запропонований будівельний прямовис складається з виска 1, закріпленої до нього довгої міцної гнучкої нитки 2, намотаної на держак 3, закріплений на базовій деталі 4 (див фіг1) Базова деталь 4 має виступ 5, довжина якого дорівнює діаметру виска 1, а ширина - менша ніж ширина базової деталі В центрі виступу 5 виконано отвір для проходу нитки 2, діаметр якого дорівнює діаметру нитки 2 (див Фіг 2) Спосіб використання винаходу при будуванні стін з цегли, полягає в наступному (див фіг 3) - прямовис базовою деталлю 4 ставлять на цеглину б, яку кладуть так, щоб основа виступу 5 по лінії А-А знаходилась в одній площині з боковою зовнішньою поверхнею 7 цеглини 6, після чого цеглину 6 ставлять в таке положення, при якому висок 1 легенько торкається бокової поверхні 8 цеглини 9 базового ряду Спосіб використання винаходу при встановленні вертикальної опори полягає в наступному (див фіг 4) - прямовис торцем виступу 5 базової деталі 4 прикладають до бо кової поверхні опори 10, після чого и ставлять в таке положення, при якому висок 1 легенько торкається Докової поверхні опори 10 в и нижній частині Виготовлення запропонованого винаходу можливе без будь-яких труднощів на тих самих підприємствах виготовляють прямо виси ГОСТ 7948-80 45679 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
