Магнетрон

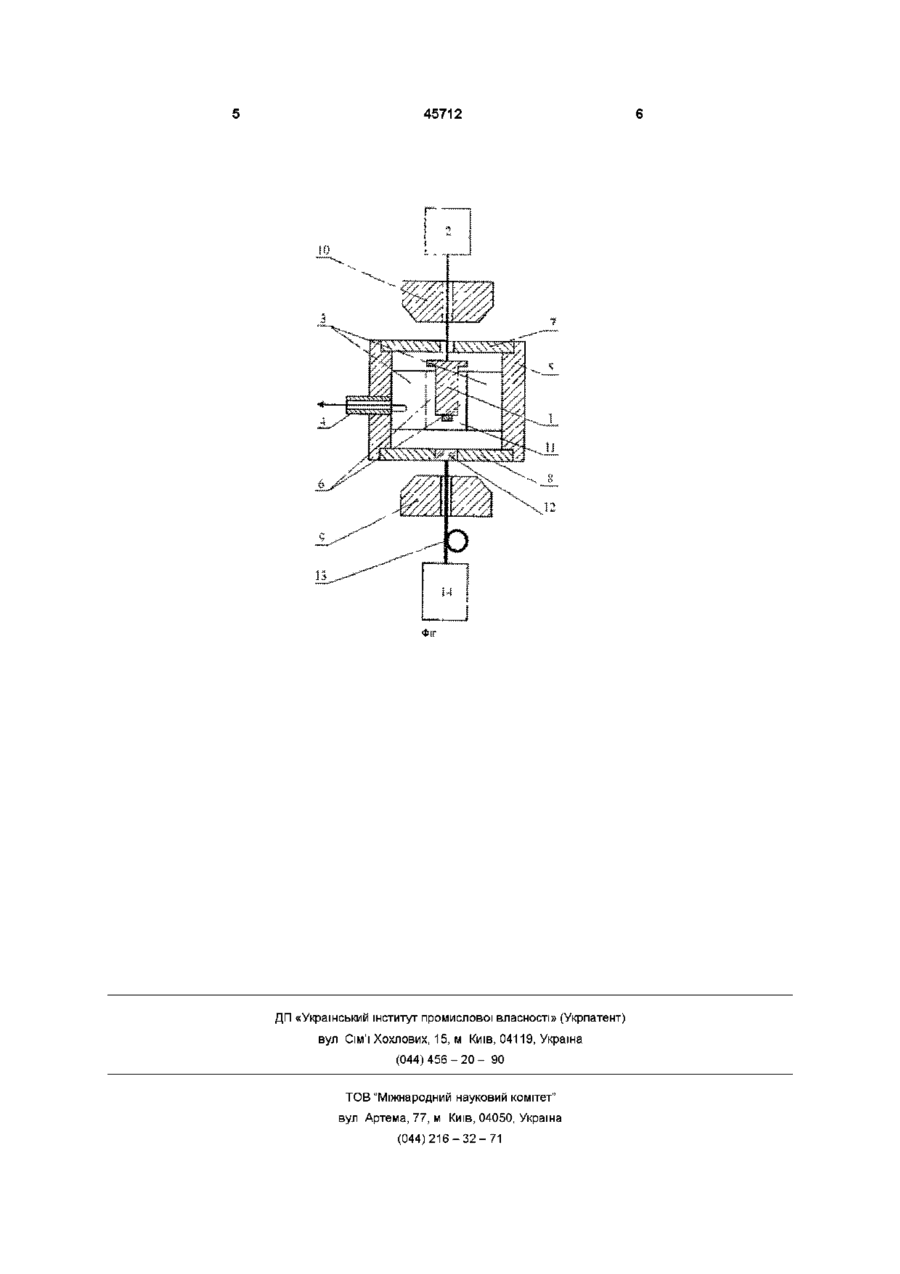

Магнетрон, що містить холодний вторинноемісійний катод, який пов'язаний електрично з джерелом живлення і коаксіально розташований всередині замкнутого резонансного анодного блока, який пов'язаний з пристроєм виводу енергії і є частиною корпуса приладу, внутрішня циліндрична поверхня якого утворює з зовнішньою поверхнею холодного вторинно-емісійного катода простір взаємодії, торці замкнутого резонансного анодного блока в аксіальному напрямку обмежені металевими поверхнями, з зовнішнього боку яких в аксіальному напрямку розташовані полюсні магнітні наконечники, який відрізняється тим, що в торці холодного вторинно-емісійного катода розташований боковий холодний фоточутливий катод, а одна з торцевих металевих поверхонь замкнутого резонансного анодного блока в приосьовій області виконана з оптично прозорого матеріалу і містить фокусувальну лінзу, яка зв'язана волоконнооптичним кабелем з джерелом оптичного випромінювання Винахід стосується галузі електровакуумних НВЧ приладів магнетронного типу й може бути використаним при проектуванні та розробці нового покоління магнетронних генераторів і підсилювачів, у яких як емітер використовується фоточутливий катод Відомий магнетрон, що містить коаксіальне розташований циліндричний катод і який оточений замкнутим резонансним анодним блоком, узгоджений з виводом енергії та є частиною корпуса приладу, внутрішня циліндрична поверхня якого утворює із зовнішньою поверхнею циліндричного катод простір взаємодії, в якому існують схрещені статичне радіальне електричне поле та статичне аксіальне магнітне поле, торці замкнутого резонансного анодного блока в аксіальному напрямку обмежені металевими поверхнями, що утворюють з його внутрішньою поверхнею вакуумно-щільну оболонку, а з зовнішньої сторони корпуса приладу в аксіальному напрямку розташовані полюсні наконечники постійного магніта (див Магнетроны сантиметрового диапазона Пер с англ под ред С А Зусмановского В 2-х кн М Сов радио 19501951) катод коаксіально розташований всередині замкнутого резонансного анодного блока, який узгоджений з пристроєм виводу енергії і є частиною корпуса приладу, внутрішня циліндрична поверхня якого утворює з зовнішньою поверхнею холодного вторинно-емісійного катод простір взаємодії, в якому існують схрещені статичне радіальне електричне поле і статичне аксіальне магнітне поле, торці замкнутого резонансного анодного блока в аксіальному напрямку обмежені металевими поверхнями, що утворюють з його внутрішньою циліндричною поверхнею вакуумно-щільну оболонку, а з зовнішнього боку корпуса приладу в аксіальному напрямку розташовані полюсні наконечники постійного магніта, а також винесеного з простору взаємодії і розташованого у торцевій області замкнутого резонансного анодного блок бокового катодно-підігрівального вузла, що складається з термоелектронного катода непрямого розжарення та нагрівального елементу для розжарення катода (підігрівника) (див Вигдорчик И М , Науменко В Д , Тимофеев В П Импульсные магнетроны с холодным вторично-эмиссионным катодом миллиметрового диапазона радиоволн — Доклады АН УССР Сер А Физмат, и техн Науки, 1975, № 7, с 633-636) Найбільш близьким за сукупністю ознак є магнетрон, що містить холодний вторинно-емісійний 1 ю 45712 Недоліком такої конструкції є застосування емісійний катод 1, який пов'язаний электрично з термоелектронного катода непрямого розжарення, джерелом 2 живлення і коаксіальне розташований що має великий час розжарення, підвищений рівсередині замкнутого резонансного анодного бловень природних шумів та відносно невисокий терка 3, який узгоджений з пристроєм 4 виводу енергії мін служби і є частиною корпуса 5 приладу, внутрішня циліндВ основу винаходу поставлена задача створична поверхня якого утворює з зовнішньою поверення такого магнетрон, в якому використання рхнею холодного вторинно-емісійного катода 1 холодного фоточутливого катода, що емітує елекпростір 6 взаємодії, торці замкнутого резонансного трони в простір взаємодії під дією оптичного вианодного блока 3 в аксіальному напрямку обмежепромінювання, дозволило б спростити конструкцію ні металевими поверхнями 7 і 8, з зовнішнього допоміжного бокового катодно-підігрівального вузбоку яких в аксіальном напрямку розташовані пола, використати режим модуляції оптичного вилюсні магнітні наконечники 9 і 10, в торці холоднопромінювання для керування емісією електронного вторинно-емісійного катода 1 розташований го потоку з фоточутливого катода, що в цілому боковий холодний фоточутливий катод 11, а одна привело до розширення функціональних можлиз торцевих металевих поверхонь замкнутого резовостей магнетрону нансного анодного блок 3 в приосьовіи області Такий технічний результат, може бути досягвиконана з оптично прозорого матеріалу і містить нутий, якщо у магнетроні, що містить холодний фокусувальну лінзу 12, зв'язану волоконновторинно-емісійний катод, який пов'язаний електоптичним кабелем 13 з джерелом 14 оптичного ричко з джерелом живлення і коаксіально розтавипромінювання шований всередині замкнутого резонансного аноМагнетрон працює таким чином дного блока, який пов'язаний з пристроєм виводу Генератор оптичного випромінювання 14 геенергії і є частиною корпуса приладу, внутрішня нерує оптичний сигнал довжиною хвилі Ао, що пециліндрична поверхня якого утворює з зовнішньою редається по волоконно-оптичному кабелю 13 і поверхнею холодного вторинно-емісійного катода проходячи фокусувальну лінзу 12, надходить у простір взаємодії, торці замкнутого резонансного торцеву область магнетрона і діє на фоточутливий анодного блока в аксіальному напрямку обмежені катод 11 В результаті відбувається перетворення металевими поверхнями, з зовнішнього боку яких оптичного випромінювання у потік електронів, що в аксіальному напрямку розташовані полюсні магемітуються фоточутливим катодом 11 Дані електнітні наконечники, ВІДПОВІДНО ДО винаходу, в торці рони емітуються у простір 6 взаємодії, де в рехолодного вторинно - емісійного катода розташозультаті взаємодії з схрещеними статичними радіваний бічний холодний фоточутливий катод, а одальним електричним полем Е .створеним на з торцевих металевих поверхонь замкнутого джерелом живлення 2, і статичним аксіальним резонансного анодного блока в приосьовіи області виконана з оптично прозорого матеріалу і містить магнітним полем, В утвореним полюсними магнітфокусувальну лінзу, яка зв'язана волоконноними наконечниками 9 і 10, рухаються азімутально оптичним кабелем з джерелом оптичного випроміпо циклоїдальних траєкторіях навколо холодного нювання вторинно-емісійного катода 1, викликаючи вторинТаким чином, введення холодного фоточутлину електронну емісію і підвищуючи ЩІЛЬНІСТЬ об'вого катода, винесеного з простору взаємодії і ємного заряду у просторі 6 взаємодії магнетрона розташованого в торці холодного вторинноЕлектронний потік, що обертається, збуджує у заемісійного катода дозволяє спростити конструкцію мкненому резонансному анодному блоці 3 електдопоміжного бічного катодно-підігрівального вузла ромагнітні коливання з довжиною хвилі А, амплітуі відмовитися від використання підігрівача як нада яких досягає максимального значення у момент грівального елементу для розжарення катода У утворення стійких спиць просторового заряду у цьому випадку емісія електронів відбувається в просторі 6 взаємодії Електромагнітна енергія, що результаті дії оптичного випромінювання на холовіддана згрупованим електронним потоком електдний фоточутливий катод Модуляція світлового ромагнітному полю, збудженому у замкнутому репотоку дозволяє управляти емісією електронного зонансному анодному блоці 3, виводиться у зовпотоку, що розширює функціональні можливості нішнє навантаження за допомогою пристрою 4 застосування магнетрона виводу енергії, узгодженого з резонансним анодним блоком З На фігурі схематично зображена конструкція магнетрону Магнетрон містить холодний вторинно 45712 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
