Генератор імпульсів тиску диференціальної дії
Формула / Реферат
Генератор імпульсів тиску диференціальної дії, що містить корпус, підпружинений клапан, з'єднувальні патрубки, клапан виконаний двоступінчастим, причому перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, верхня частина другого ступеня клапана більшого діаметра входить у проміжну порожнину, утворену в тілі корпуса, причому на верхній частині другого ступеня клапана виконані поздовжні проточки, що сполучають проміжну порожнину з кільцевою розточкою, окрім того надклапанна порожнина сполучена з підклапанною порожниною, в яку виходить перший ступінь клапана і яка постійно зв'язана із напірною магістраллю, перший та другий ступені клапана спільно з корпусом утворюють замкнуту порожнину, що через дросель постійно зв'язана з кільцевою розточкою, діаметри першого та другого ступенів клапана виконані у наступному співвідношенні: d2<d3, де d2, d3 - відповідно, діаметри першого та другого ступенів клапана, який відрізняється тим, що надклапанну порожнину виконано в тілі клапана, в якій розміщено пружину та стакан кришки корпуса, в якому розміщено поршень, ущільнений ущільнюючим кільцем, а в нижній частині клапана виконано отвір, який з'єднує підклапанну порожнину з надклапанною порожниною, діаметри першого ступеня клапана та надклапанної порожнини виконані у наступному співвідношенні: d1<d2, де d1 - діаметр надклапанної порожнини.
Текст

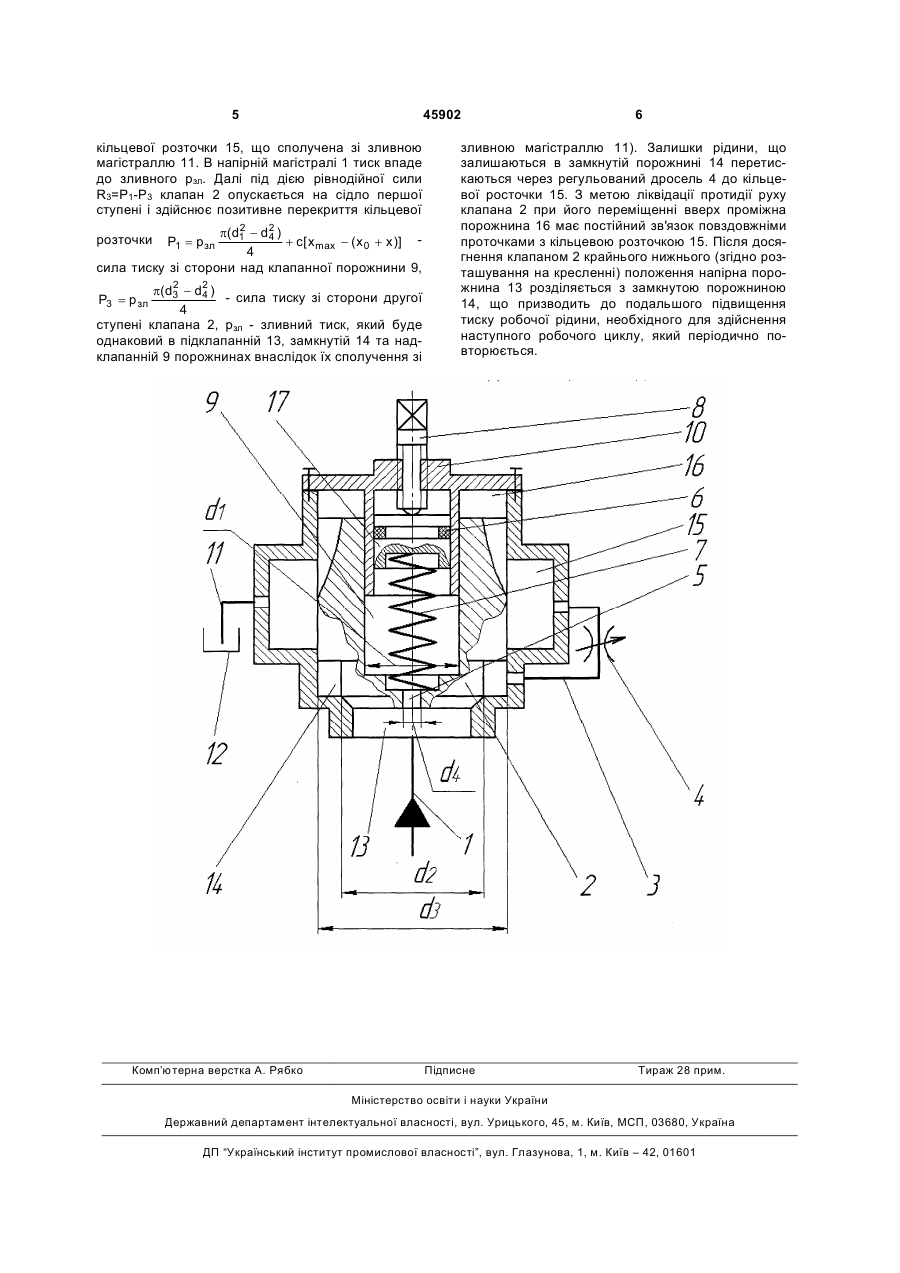

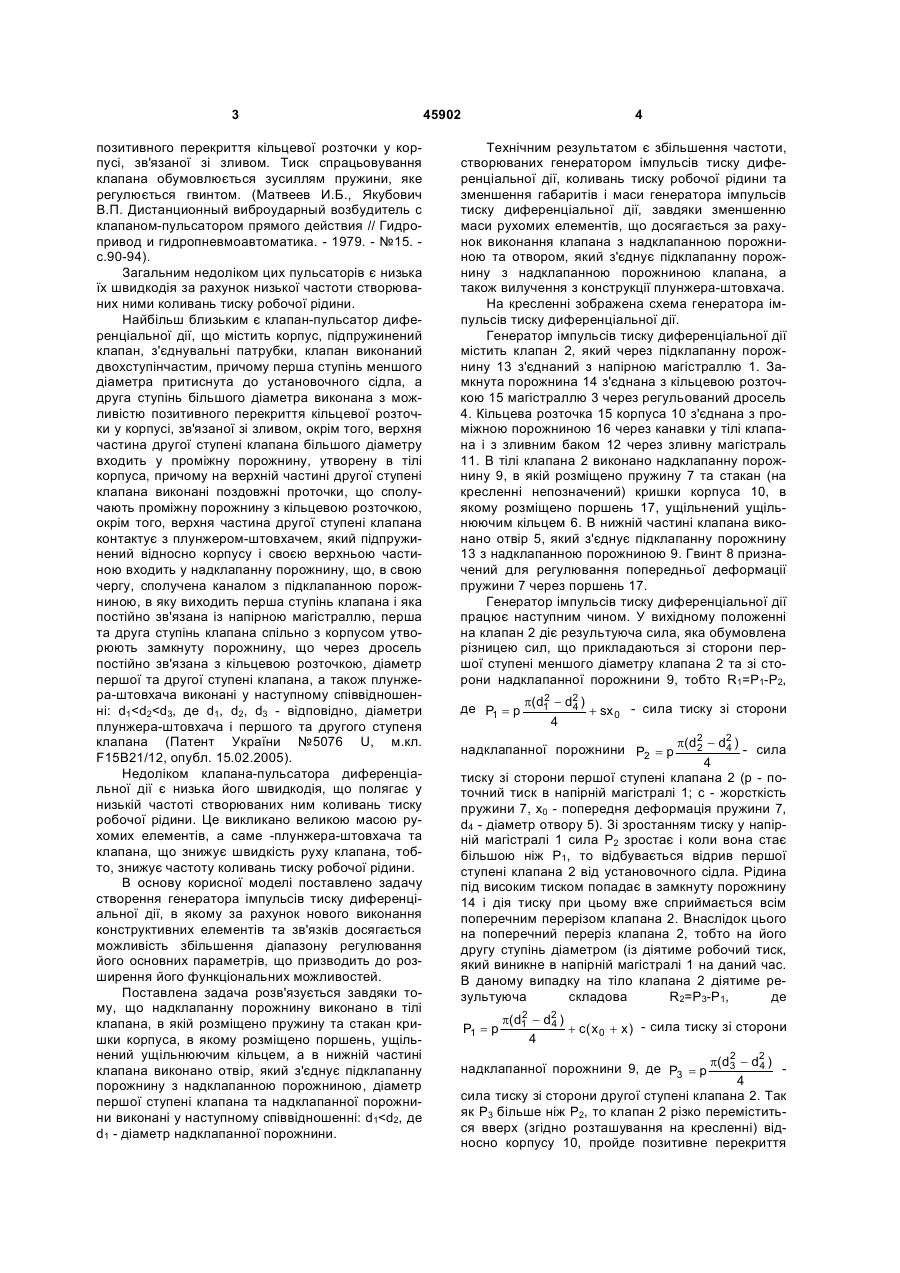

Генератор імпульсів тиску диференціальної дії, що містить корпус, підпружинений клапан, з'єднувальні патрубки, клапан виконаний двоступінчастим, причому перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, верхня частина другого ступеня клапана більшого діаметра входить у проміжну порожнину, утворену в тілі корпуса, причому на верхній частині другого ступеня клапана виконані поздовжні проточки, що сполучають проміжну порожнину з кільцевою розточкою, окрім 3 позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом. Тиск спрацьовування клапана обумовлюється зусиллям пружини, яке регулюється гвинтом. (Матвеев И.Б., Якубович В.П. Дистанционный виброударный возбудитель с клапаном-пульсатором прямого действия // Гидропривод и гидропневмоавтоматика. - 1979. - №15. с.90-94). Загальним недоліком цих пульсаторів є низька їх швидкодія за рахунок низької частоти створюваних ними коливань тиску робочої рідини. Найбільш близьким є клапан-пульсатор диференціальної дії, що містить корпус, підпружинений клапан, з'єднувальні патрубки, клапан виконаний двохступінчастим, причому перша ступінь меншого діаметра притиснута до установочного сідла, а друга ступінь більшого діаметра виконана з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, окрім того, верхня частина другої ступені клапана більшого діаметру входить у проміжну порожнину, утворену в тілі корпуса, причому на верхній частині другої ступені клапана виконані поздовжні проточки, що сполучають проміжну порожнину з кільцевою розточкою, окрім того, верхня частина другої ступені клапана контактує з плунжером-штовхачем, який підпружинений відносно корпусу і своєю верхньою частиною входить у надклапанну порожнину, що, в свою чергу, сполучена каналом з підклапанною порожниною, в яку виходить перша ступінь клапана і яка постійно зв'язана із напірною магістраллю, перша та друга ступінь клапана спільно з корпусом утворюють замкнуту порожнину, що через дросель постійно зв'язана з кільцевою розточкою, діаметр першої та другої ступені клапана, а також плунжера-штовхача виконані у наступному співвідношенні: d1
ДивитисяДодаткова інформація
Назва патенту англійськоюDifferential-acting generator of pressure pulses
Автори англійськоюBereziuk Oleh Volodymyrovych
Назва патенту російськоюГенератор импульсов давления дифференциального действия
Автори російськоюБерезюк Олег Владимирович
МПК / Мітки
МПК: F15B 21/00
Мітки: дії, імпульсів, диференціальної, генератор, тиску
