Генератор імпульсів тиску диференціальної дії

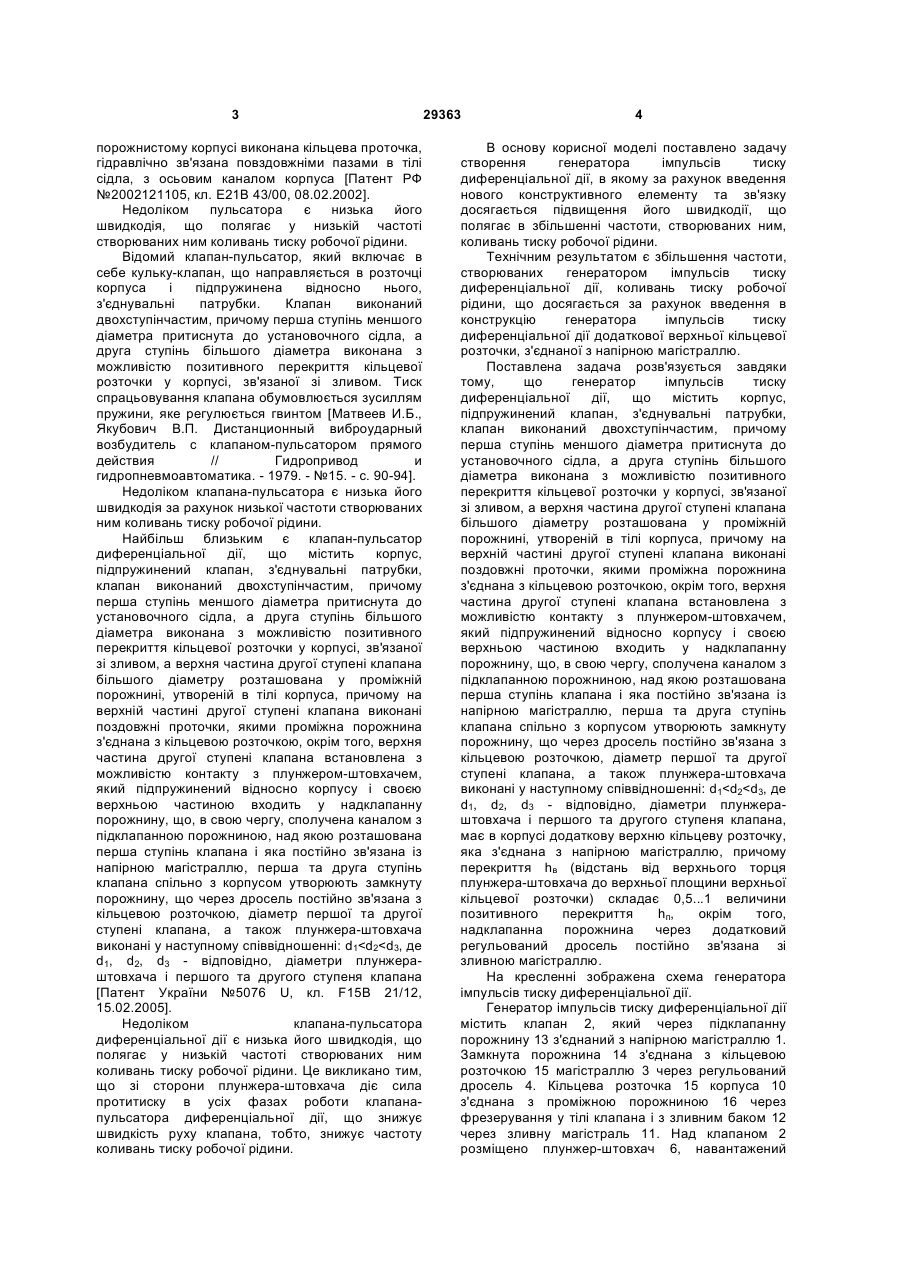

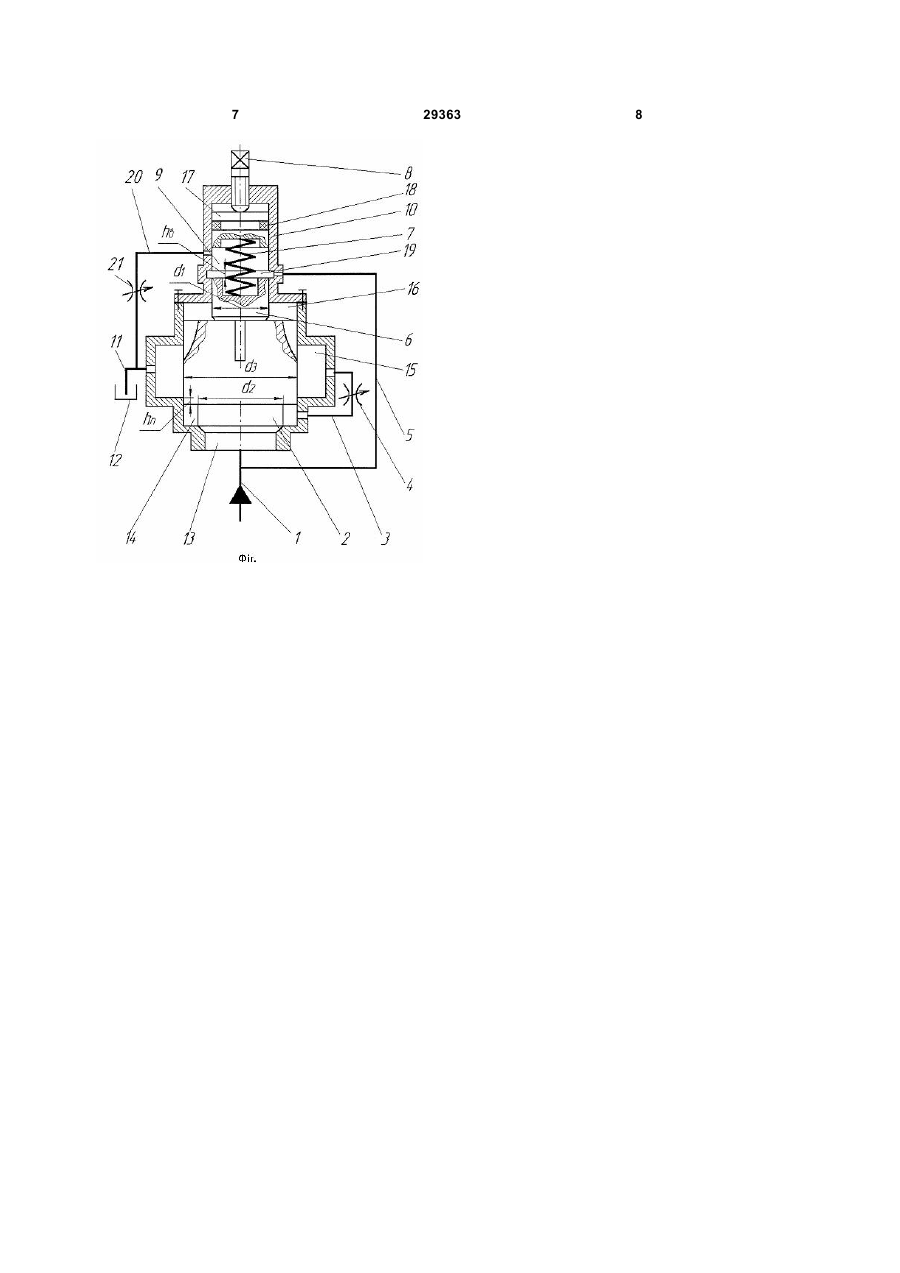

Генератор імпульсів тиску диференціальної дії, що містить корпус, підпружинений клапан, з'єднувальні патрубки, клапан виконаний двоступінчастим, причому перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, а верхня частина другого ступеня клапана більшого діаметра розташована у проміжній порожнині, утвореній в тілі корпусу, причому на верхній частині другого ступеня клапана виконані поздовжні проточки, якими проміжна порожнина з'єднана з кільцевою розточкою, окрім того, верхня частина другого ступеня клапана встановлена з можливістю контакту з плунжером-штовхачем, U 2 (19) 1 3 порожнистому корпусі виконана кільцева проточка, гідравлічно зв'язана повздовжніми пазами в тілі сідла, з осьовим каналом корпуса [Патент РФ №2002121105, кл. Е21В 43/00, 08.02.2002]. Недоліком пульсатора є низька його швидкодія, що полягає у низькій частоті створюваних ним коливань тиску робочої рідини. Відомий клапан-пульсатор, який включає в себе кульку-клапан, що направляється в розточці корпуса і підпружинена відносно нього, з'єднувальні патрубки. Клапан виконаний двохступінчастим, причому перша ступінь меншого діаметра притиснута до установочного сідла, а друга ступінь більшого діаметра виконана з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом. Тиск спрацьовування клапана обумовлюється зусиллям пружини, яке регулюється гвинтом [Матвеев И.Б., Якубович В.П. Дистанционный виброударный возбудитель с клапаном-пульсатором прямого действия // Гидропривод и гидропневмоавтоматика. - 1979. - №15. - с. 90-94]. Недоліком клапана-пульсатора є низька його швидкодія за рахунок низької частоти створюваних ним коливань тиску робочої рідини. Найбільш близьким є клапан-пульсатор диференціальної дії, що містить корпус, підпружинений клапан, з'єднувальні патрубки, клапан виконаний двохступінчастим, причому перша ступінь меншого діаметра притиснута до установочного сідла, а друга ступінь більшого діаметра виконана з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, а верхня частина другої ступені клапана більшого діаметру розташована у проміжній порожнині, утвореній в тілі корпуса, причому на верхній частині другої ступені клапана виконані поздовжні проточки, якими проміжна порожнина з'єднана з кільцевою розточкою, окрім того, верхня частина другої ступені клапана встановлена з можливістю контакту з плунжером-штовхачем, який підпружинений відносно корпусу і своєю верхньою частиною входить у надклапанну порожнину, що, в свою чергу, сполучена каналом з підклапанною порожниною, над якою розташована перша ступінь клапана і яка постійно зв'язана із напірною магістраллю, перша та друга ступінь клапана спільно з корпусом утворюють замкнуту порожнину, що через дросель постійно зв'язана з кільцевою розточкою, діаметр першої та другої ступені клапана, а також плунжера-штовхача виконані у наступному співвідношенні: d1
