Фурма багатоярусна для комбінованої продувки
Номер патенту: 60433
Опубліковано: 25.06.2011
Автори: Пузирьов Юрій Алєксандровіч, Грігор'єв Сергій Леонідович, Куліков Андрій Борисович
Формула / Реферат
Фурма багатоярусна для комбінованої продувки, що містить концентричні сталеві труби, оснащені патрубками для підведення кисню, патрубками для підведення і відведення охолоджуючої води, сопла для підведення інертного газу, розташовані на зовнішній концентричній сталевій трубі і оснащені знизу наконечником, яка відрізняється тим, що вона додатково містить патрубки для підведення інертного газу, а сопла для підведення інертного газу розташовані на зовнішній концентричній сталевій трубі на n ярусах, де n дорівнює 1 та більше.
Текст

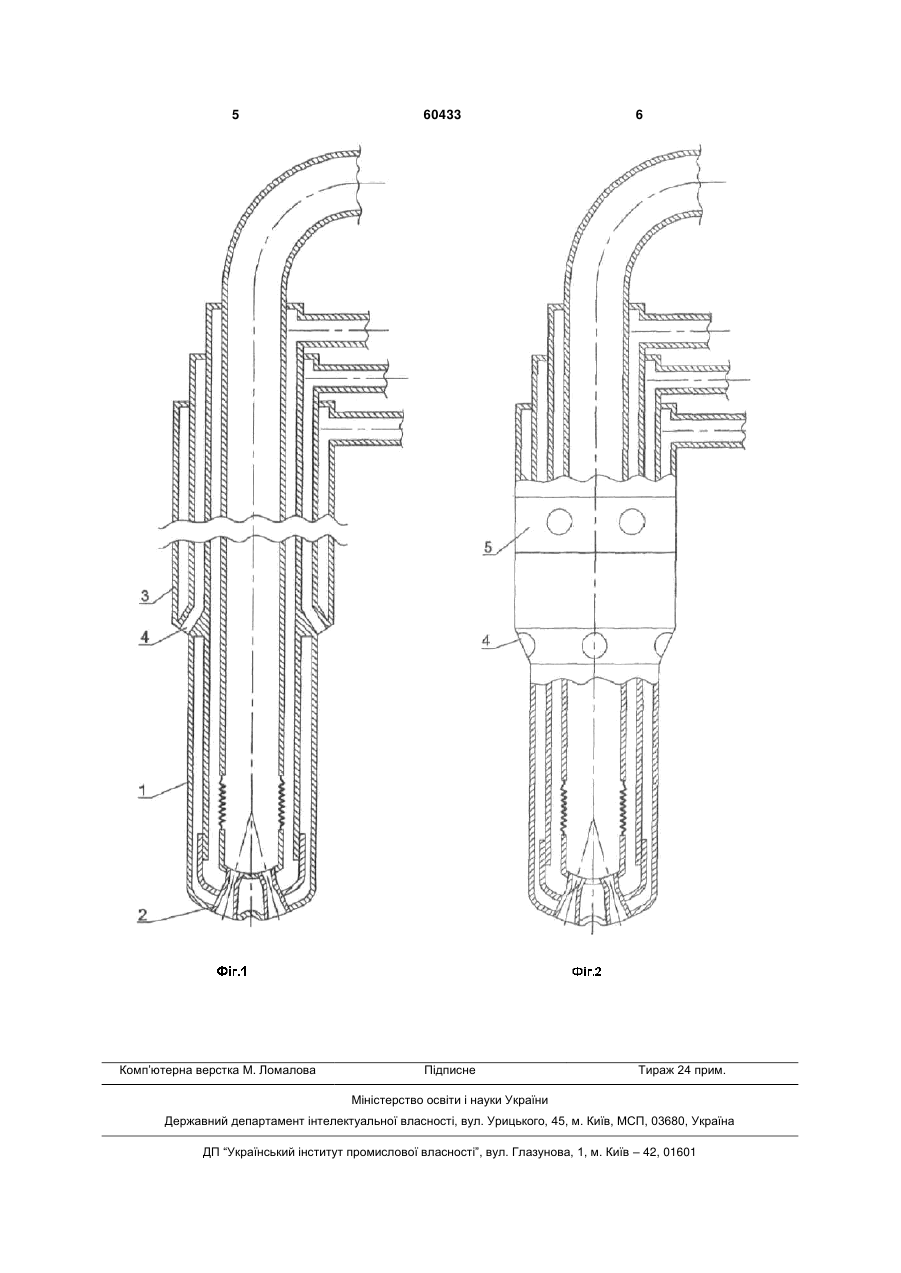

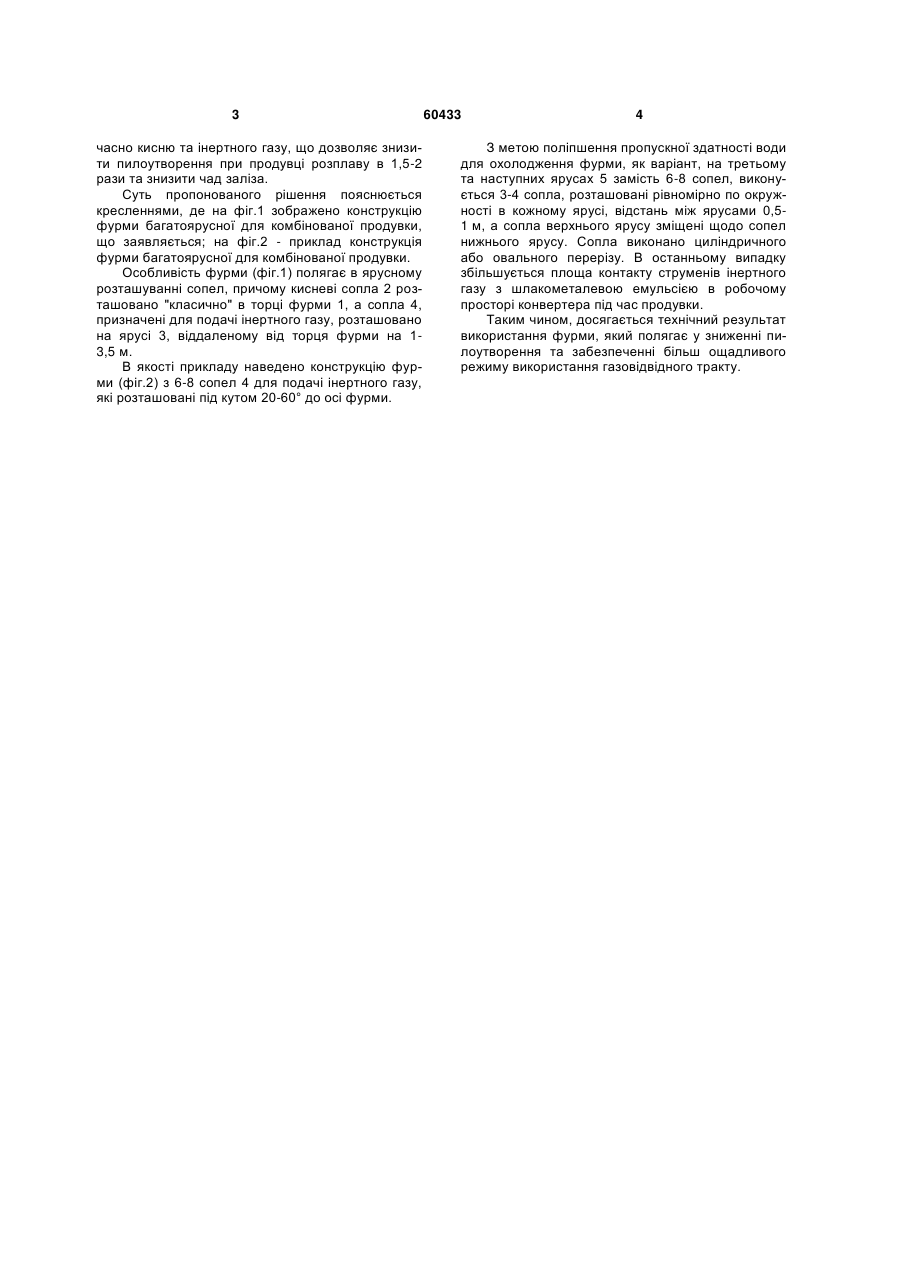

Фурма багатоярусна для комбінованої продувки, що містить концентричні сталеві труби, осна 3 часно кисню та інертного газу, що дозволяє знизити пилоутворення при продувці розплаву в 1,5-2 рази та знизити чад заліза. Суть пропонованого рішення пояснюється кресленнями, де на фіг.1 зображено конструкцію фурми багатоярусної для комбінованої продувки, що заявляється; на фіг.2 - приклад конструкція фурми багатоярусної для комбінованої продувки. Особливість фурми (фіг.1) полягає в ярусному розташуванні сопел, причому кисневі сопла 2 розташовано "класично" в торці фурми 1, а сопла 4, призначені для подачі інертного газу, розташовано на ярусі 3, віддаленому від торця фурми на 13,5 м. В якості прикладу наведено конструкцію фурми (фіг.2) з 6-8 сопел 4 для подачі інертного газу, які розташовані під кутом 20-60° до осі фурми. 60433 4 З метою поліпшення пропускної здатності води для охолодження фурми, як варіант, на третьому та наступних ярусах 5 замість 6-8 сопел, виконується 3-4 сопла, розташовані рівномірно по окружності в кожному ярусі, відстань між ярусами 0,51 м, а сопла верхнього ярусу зміщені щодо сопел нижнього ярусу. Сопла виконано циліндричного або овального перерізу. В останньому випадку збільшується площа контакту струменів інертного газу з шлакометалевою емульсією в робочому просторі конвертера під час продувки. Таким чином, досягається технічний результат використання фурми, який полягає у зниженні пилоутворення та забезпеченні більш ощадливого режиму використання газовідвідного тракту. 5 Комп’ютерна верстка М. Ломалова 60433 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultilayer tuyere for combined blowing
Автори англійськоюPuzyriov Yurii Alieksandrovich, Hrihoriev Serhii Leonidovych, Kulikov Andrii Borysovych
Назва патенту російськоюФурма многоярусная для комбинированной продувки
Автори російськоюПузырев Юрий Александрович, Григорьев Сергей Леонидович, Куликов Андрей Борисович
МПК / Мітки
МПК: C21C 5/48
Мітки: комбінованої, фурма, багатоярусна, продувки
